五吨级空中悬挂物料输送线结构设计

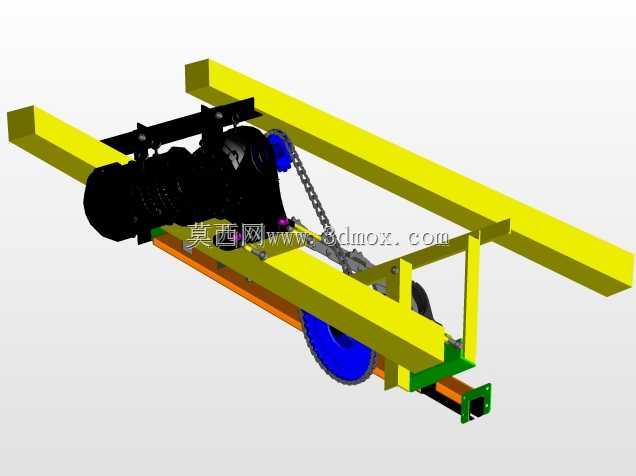

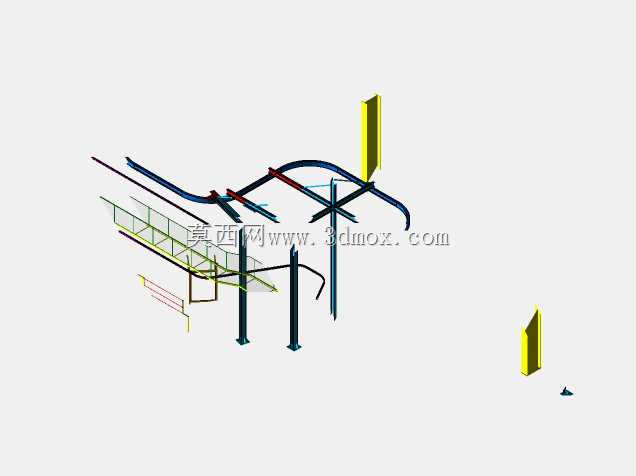

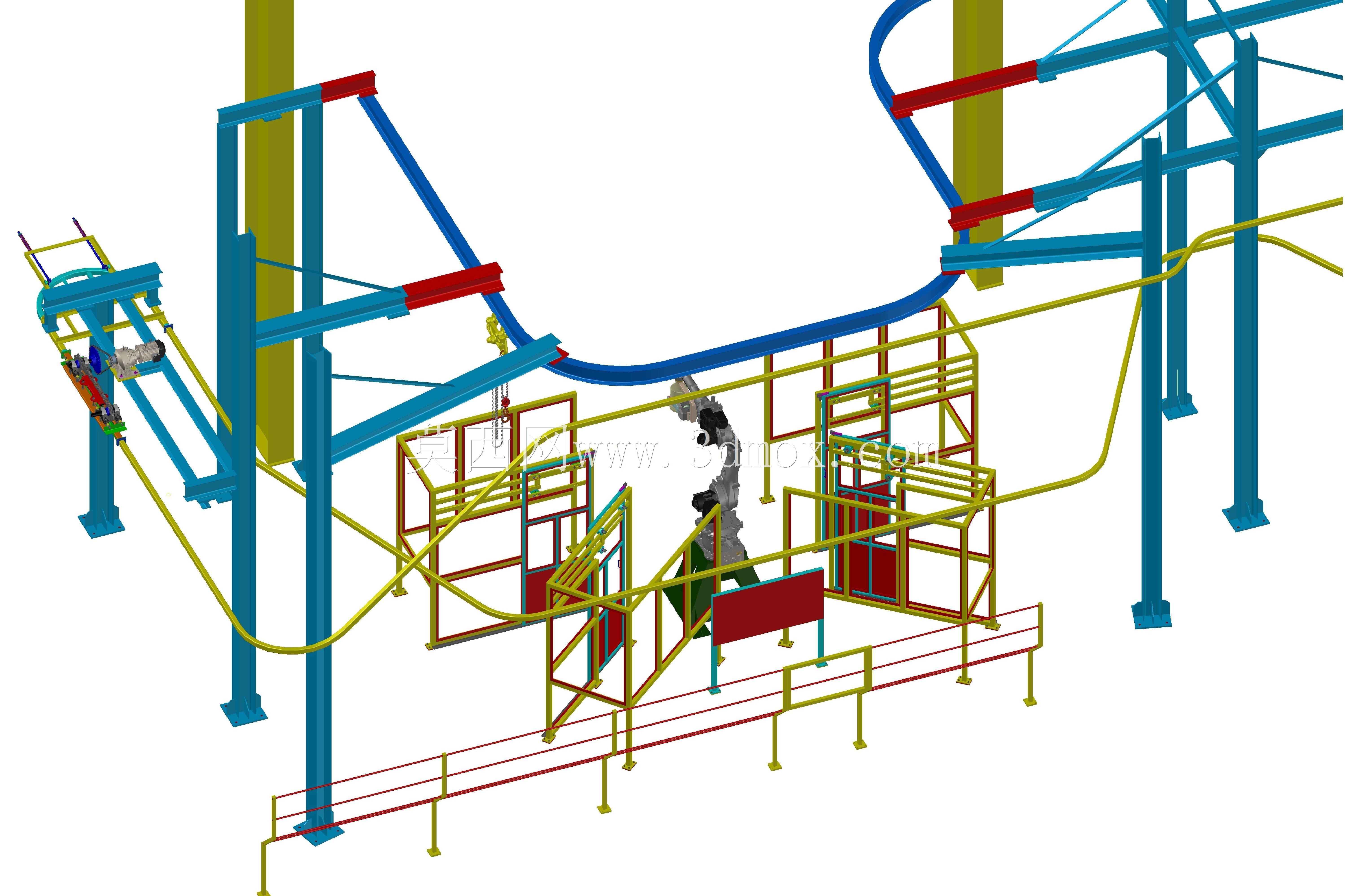

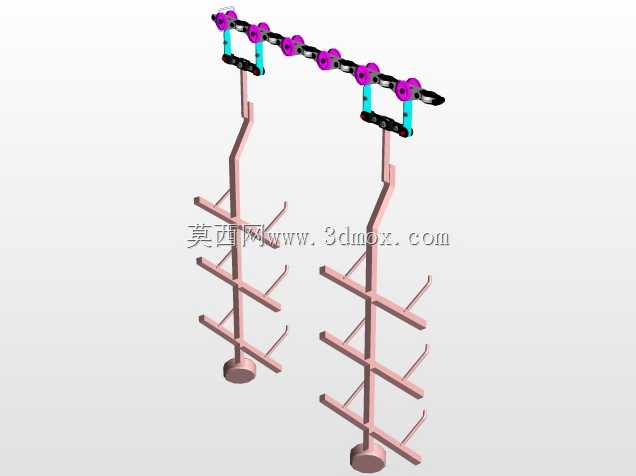

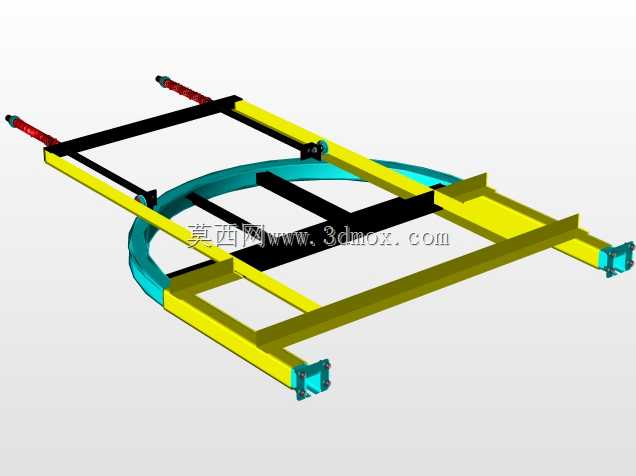

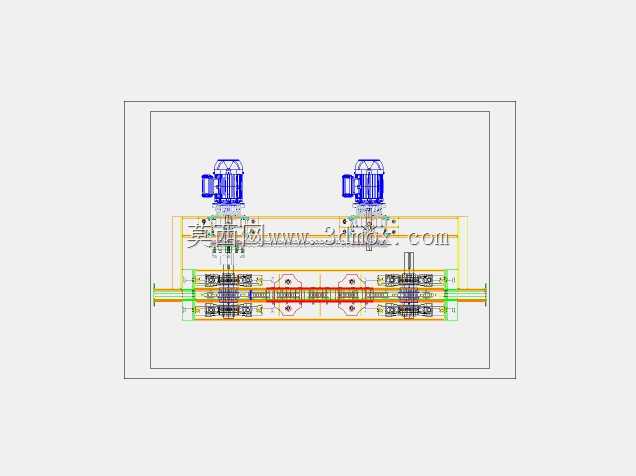

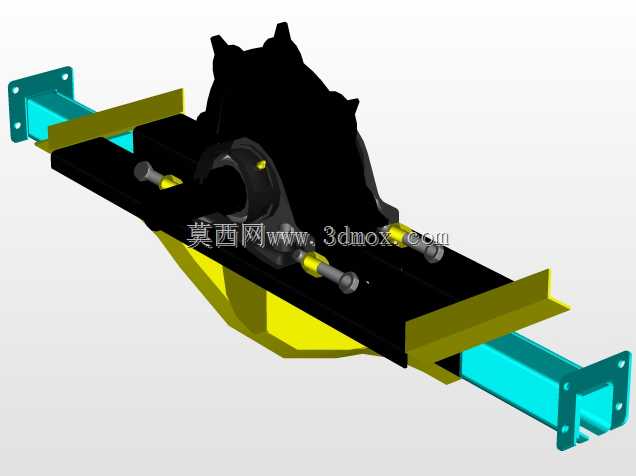

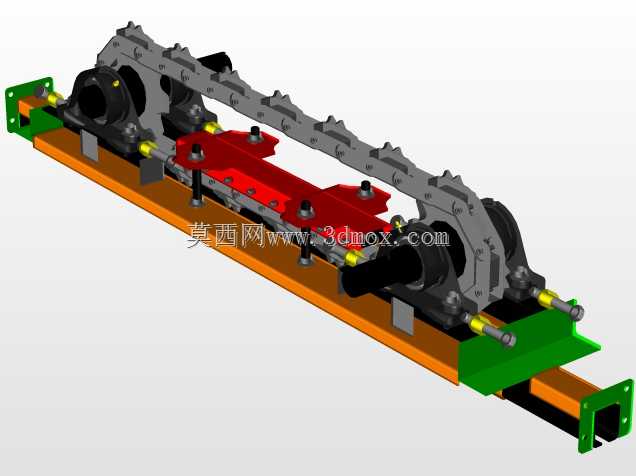

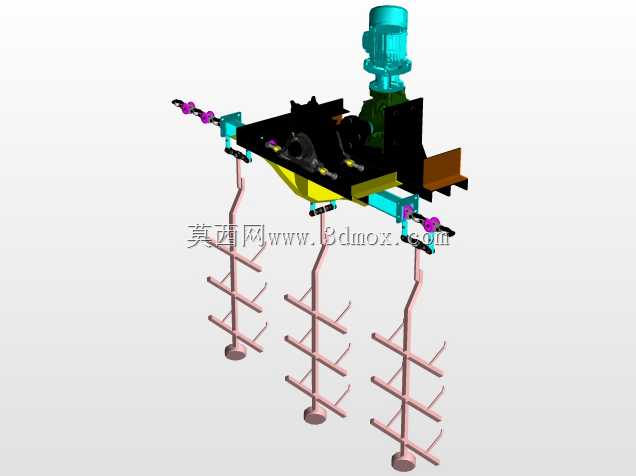

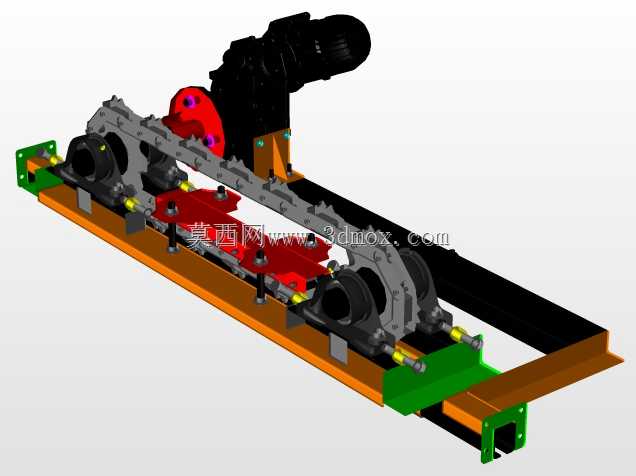

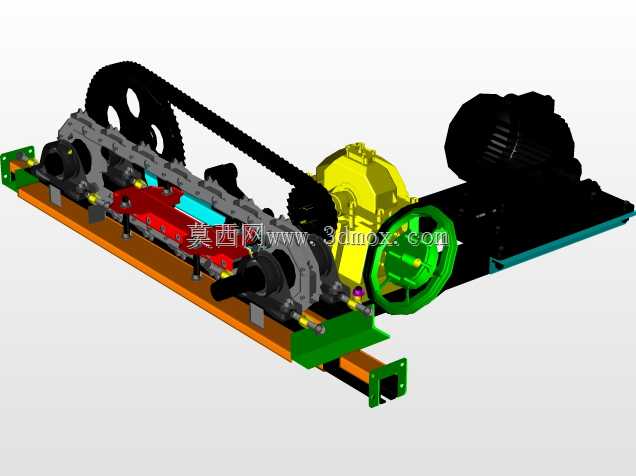

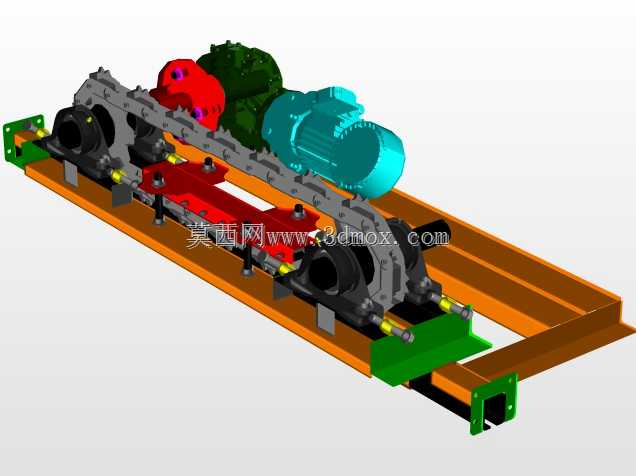

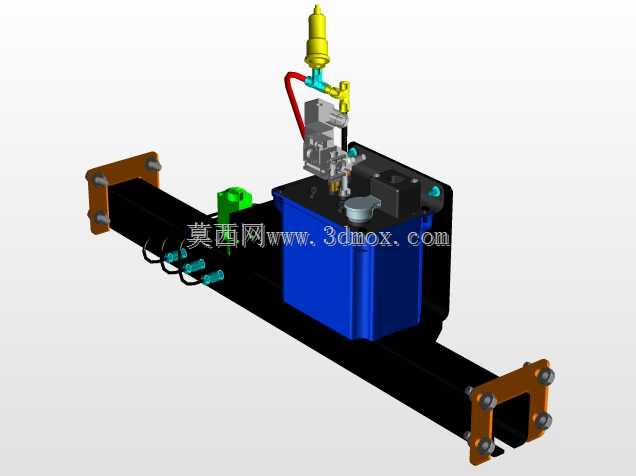

该套输送线主要面向整车焊装、重型零部件涂装、大型结构件装配等车间场景，承担工位间重载工件的空中转运任务，可适配五吨级的工件负载，将地面作业空间完全释放给装配、焊接、检测等工位操作，避免地面物流通道与作业区域的交叉干扰，大幅提升车间空间利用率与生产流转效率。整套设备采用架空立柱支撑的布局形式，主支撑立柱沿产线走向排布，通过地脚螺栓与车间地面硬化层固定，立柱顶端架设承载主梁，悬挂轨道沿预设的产线路径铺设，可根据车间布局需求完成水平转弯、上下坡段的平滑过渡，适配不同高度、不同走向的工位衔接需求，轨道侧边配套布置走线管与线缆拖链，为输送小车的动力供应、信号传输提供稳定的走线通道。输送线配套设计有多层操作检修平台，平台采用框架式护栏结构，踏步与平台板面采用防滑设计，沿轨道走向在检修点位、上下件工位旁布置，方便运维人员对轨道、输送小车、挂具进行日常巡检与维护，平台下方预留足够的地面通行与作业空间，不会对地面的工装摆放、人员通行造成阻碍。设计过程中重点考量重载工况下的结构稳定性，主承载梁采用型钢拼接结构，通过斜向支撑件与立柱形成稳定的桁架受力结构，可抵消重载输送过程中产生的侧向弯矩与振动载荷，轨道的转弯半径、坡段角度均经过受力校核，确保输送小车在变向、变坡过程中运行平稳，不会出现工件晃动、卡滞的问题。挂具点位可根据不同工件的外形尺寸、吊挂重心进行适配调整，满足多品类重型工件的吊挂输送需求，整套设备的安装边界可根据车间的柱距、层高进行灵活适配，无需对现有车间建筑结构做大规模改造，即可快速完成产线搭建，适配现有生产布局的升级改造需求。
