机加工固定用重型台虎钳结构设计

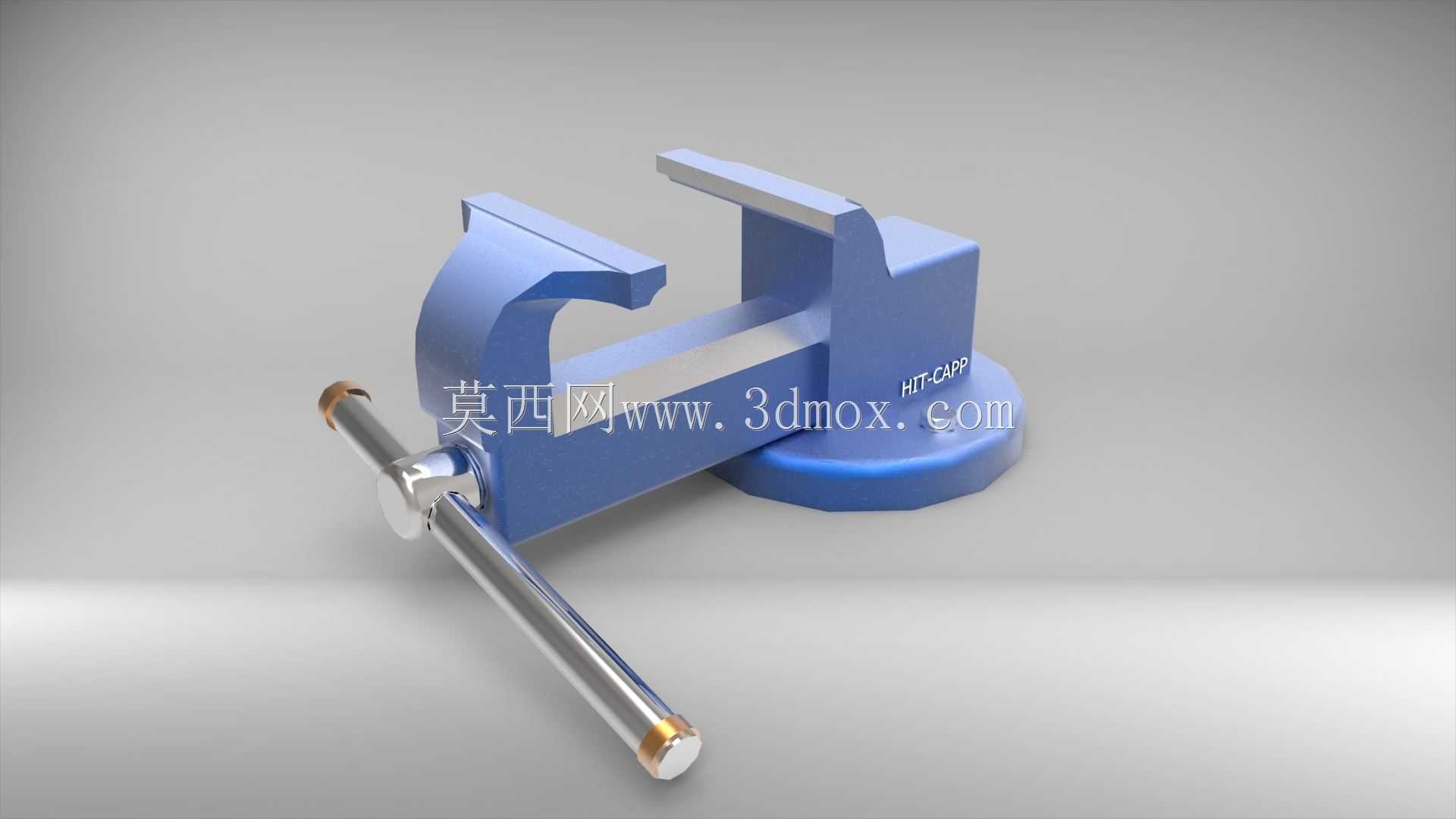

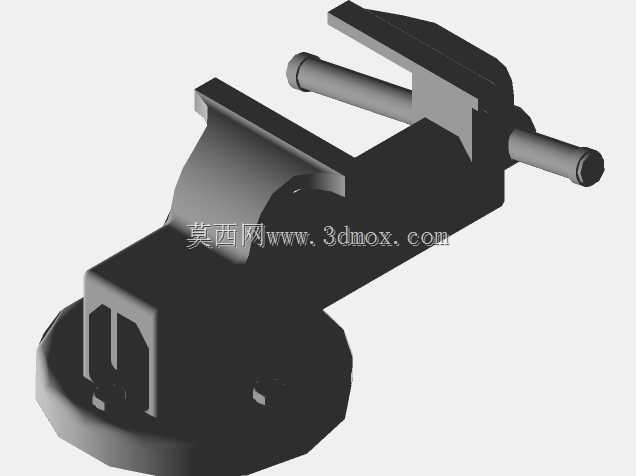

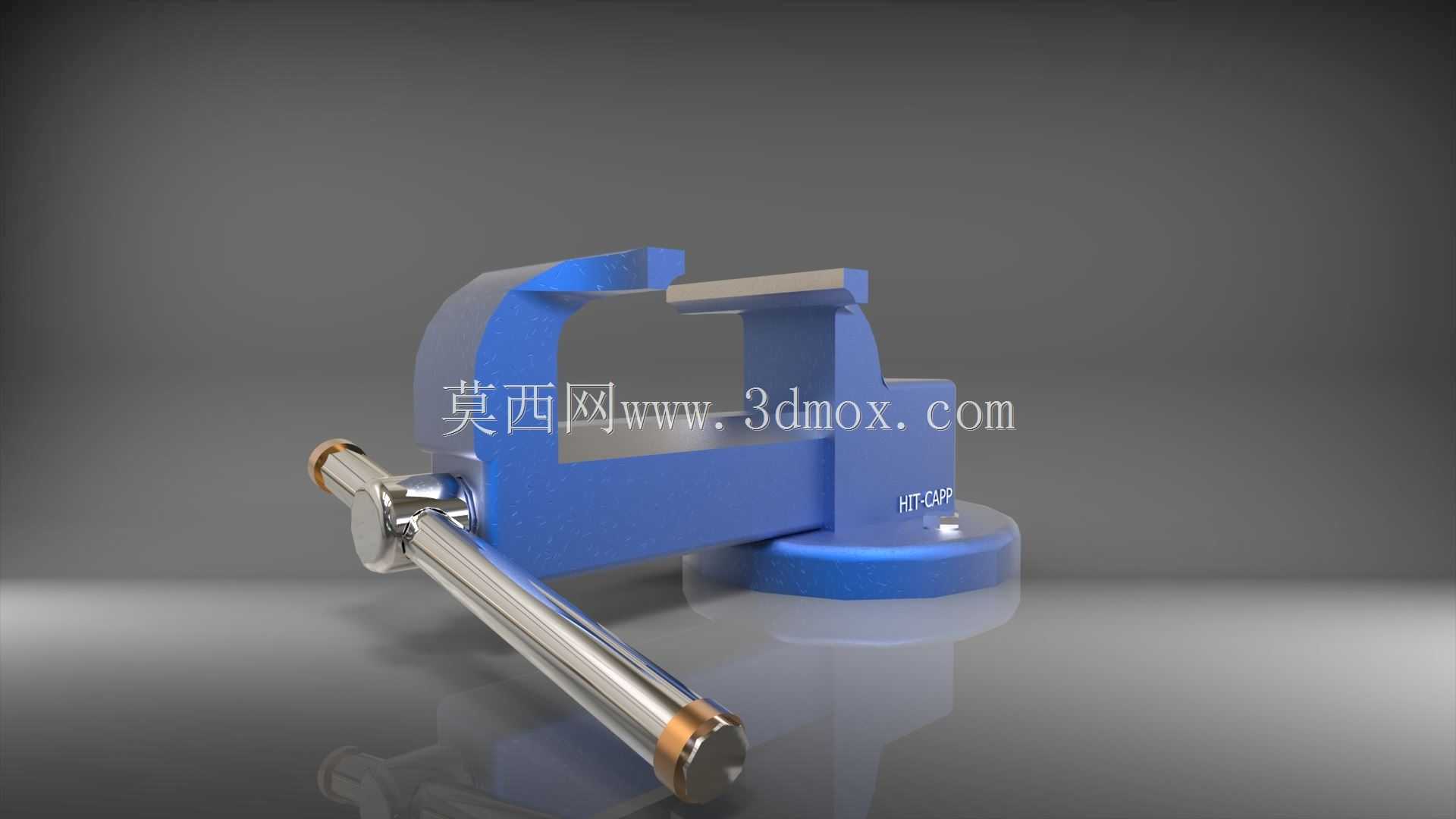

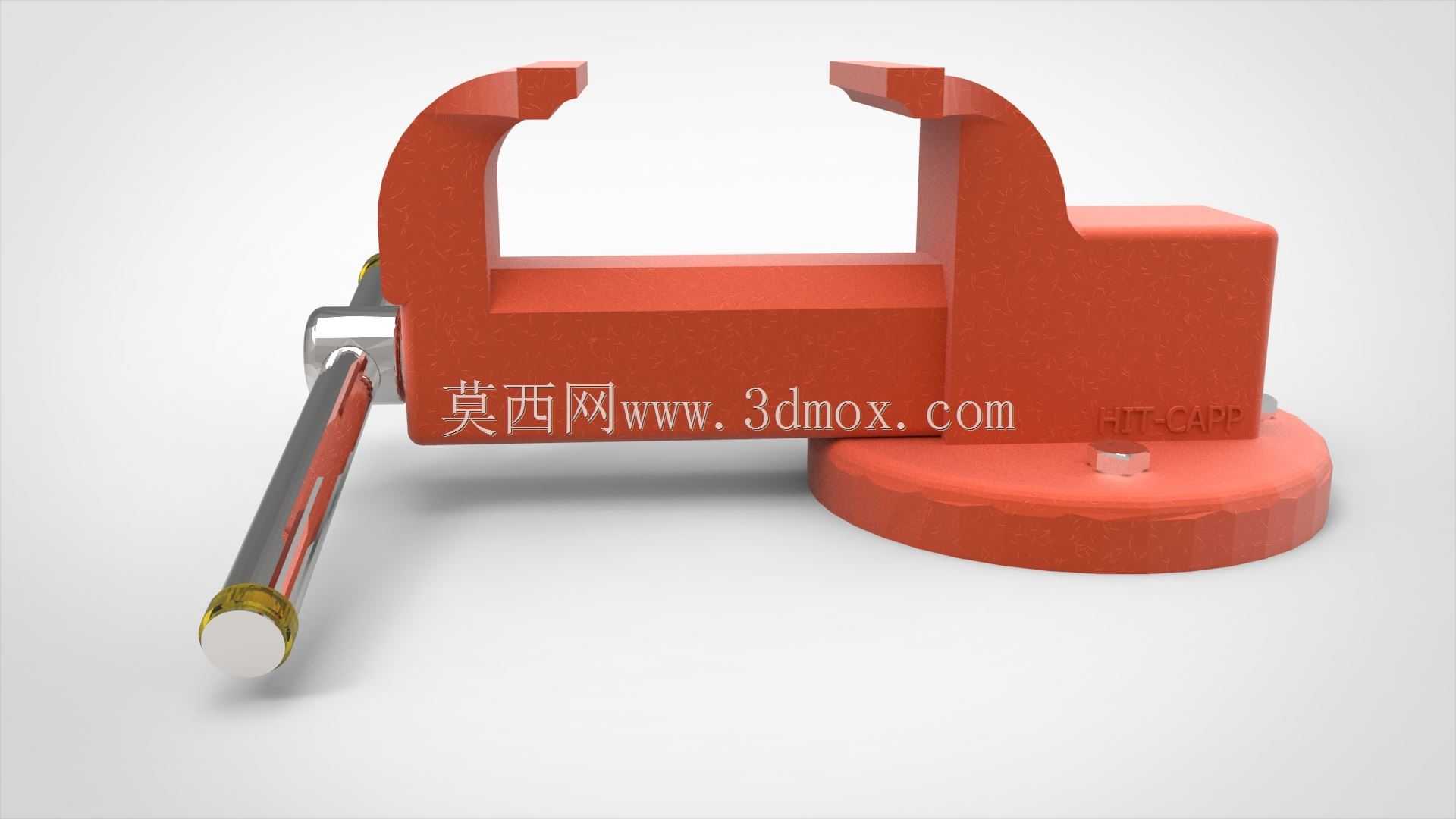

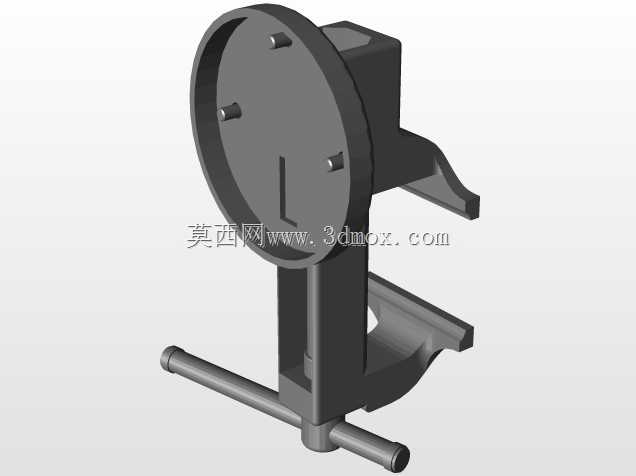

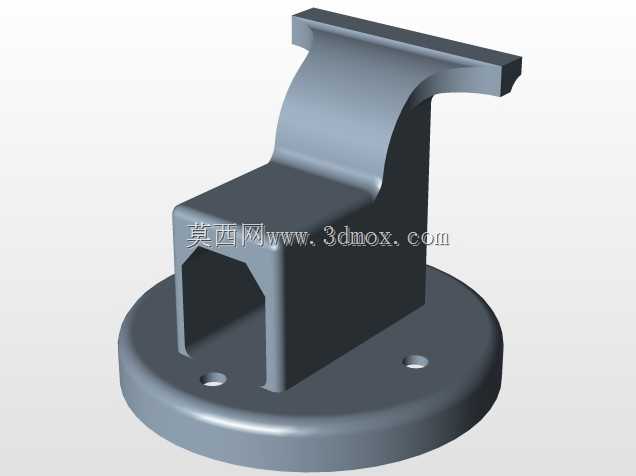

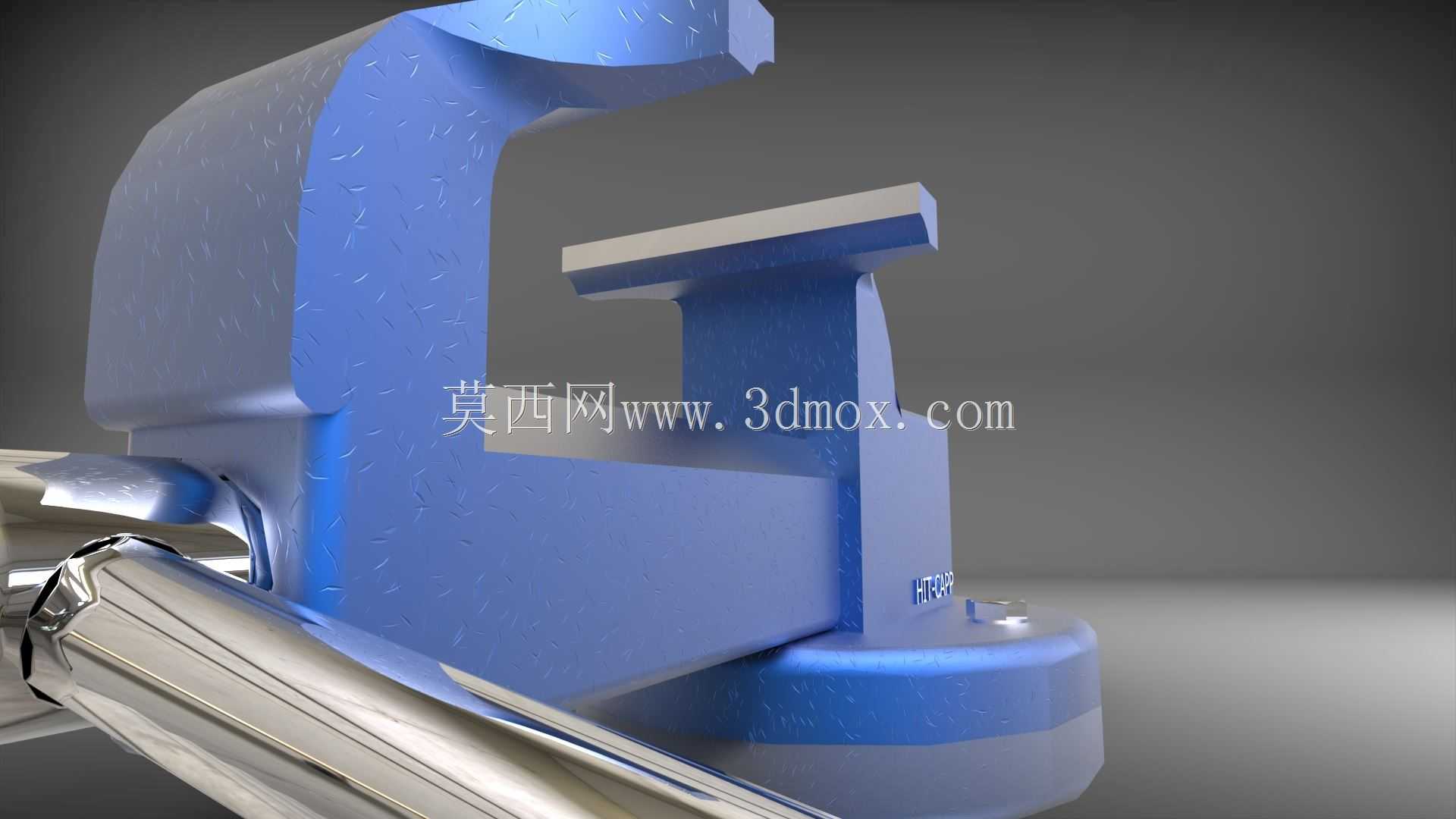

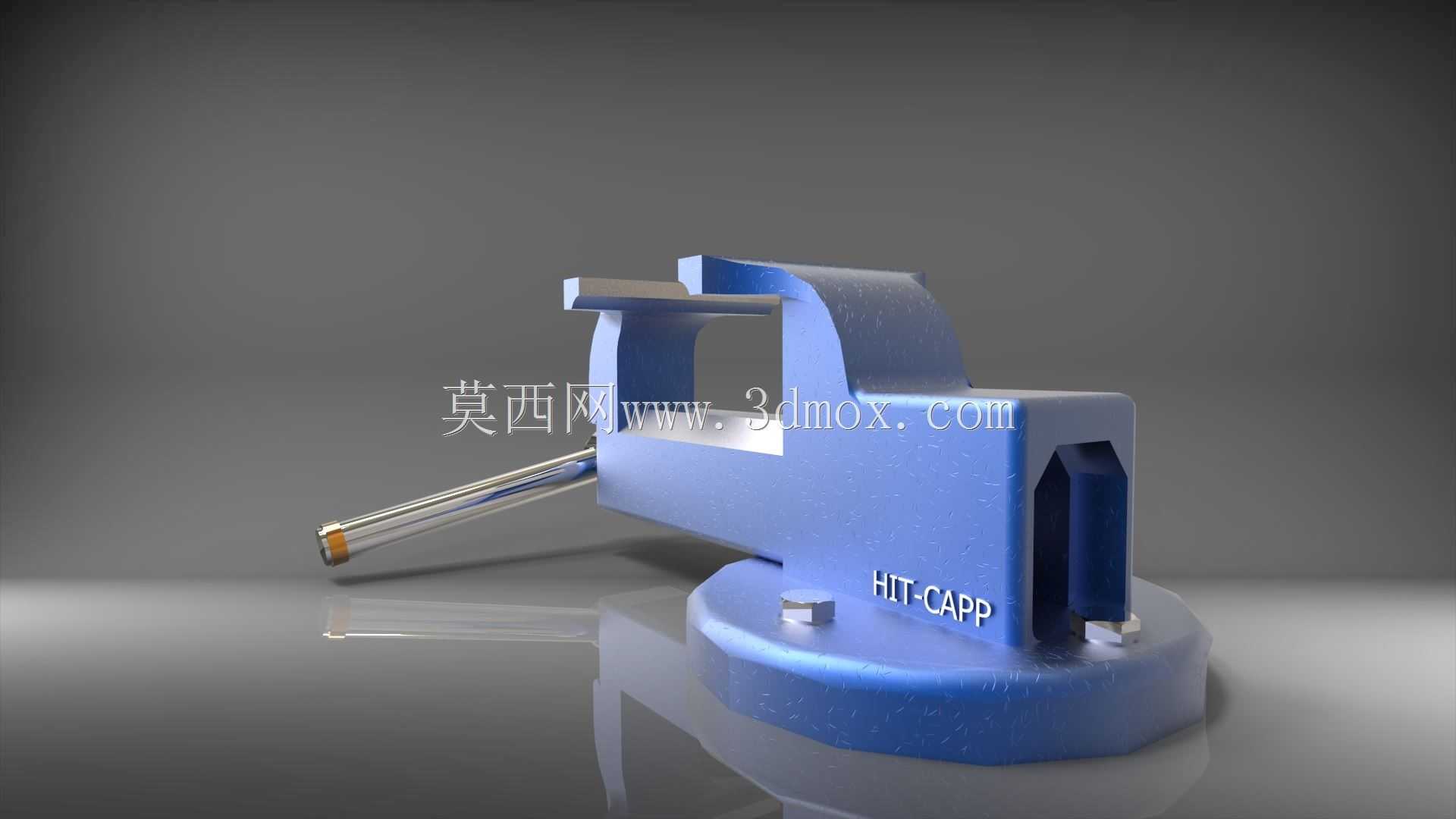

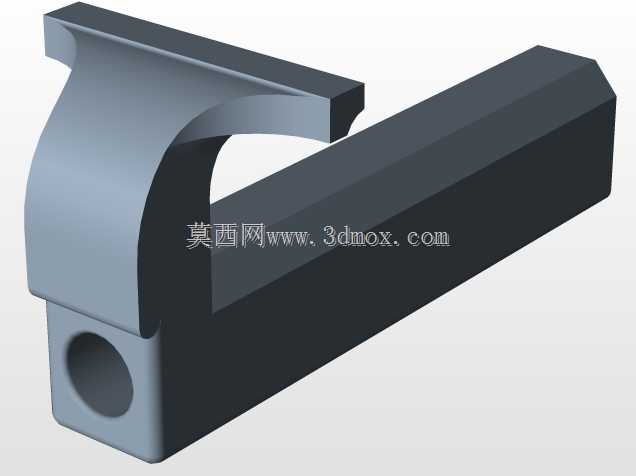

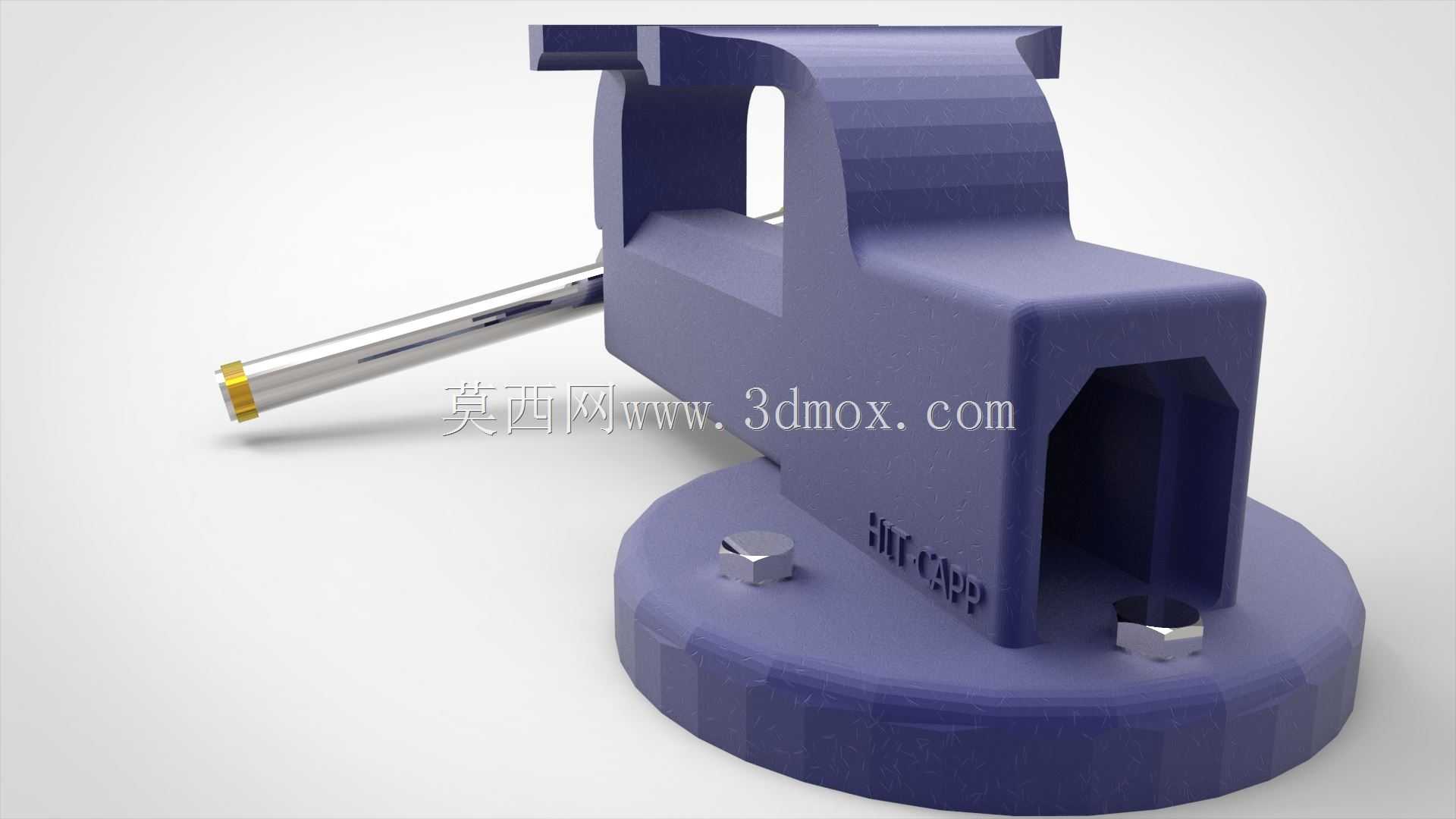

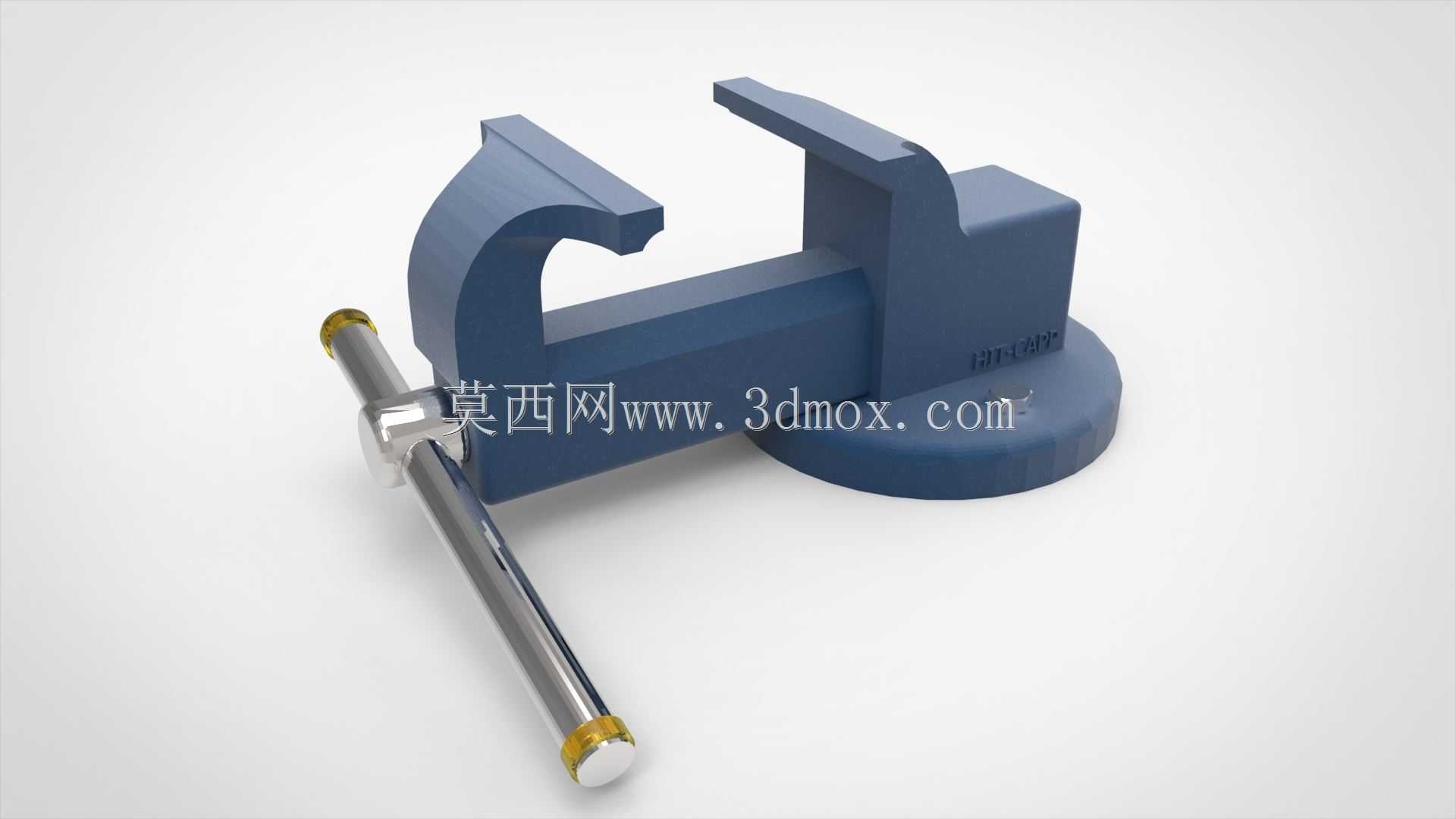

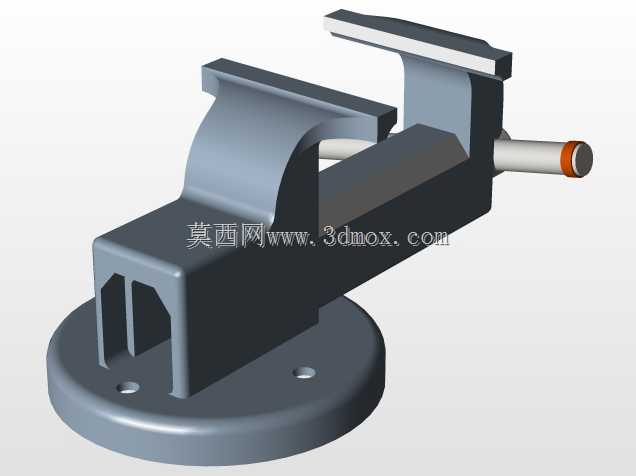

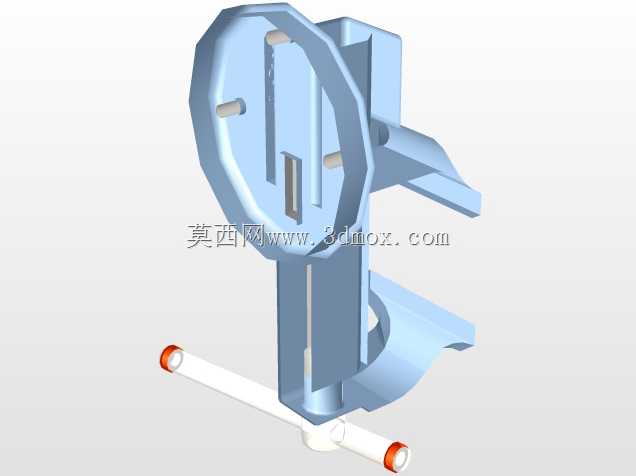

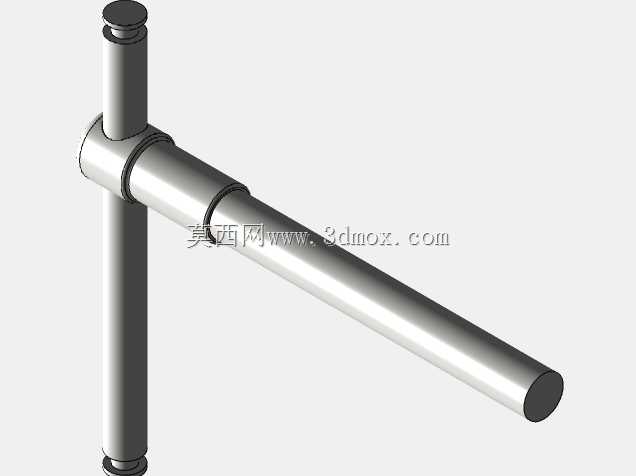

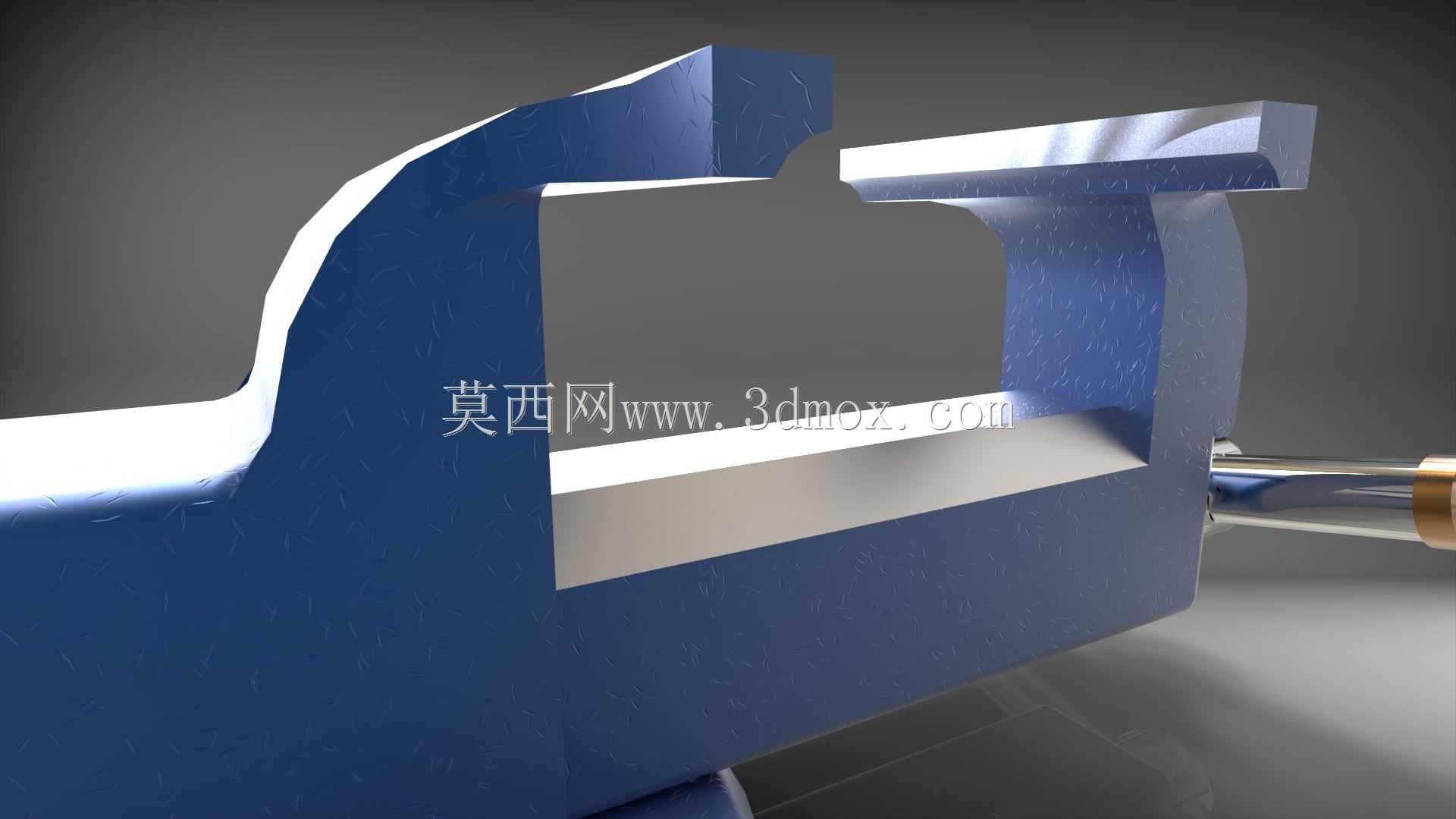

台虎钳作为机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，是车间工作台面最基础的配套作业工具，承担着各类金属工件、非金属加工件的固定夹持职能，让操作人员能够解放双手完成锉削、锯切、錾削、攻丝、套丝、零件修配、小型部件组装等多类作业，其夹持稳定性直接决定了作业精度与操作安全性。这款台虎钳采用经典的固定式底座结构设计，整体以铸铁材质作为主体承力结构，搭配钢制传动丝杆与活动钳身，兼顾了主体结构的刚性与传动部件的耐磨性能。从结构设计逻辑来看，固定钳身与圆形安装底座为一体化铸造成型，安装底座预留了螺栓固定孔位，可通过T型螺栓或膨胀螺栓牢固锁定在工作台台面，安装边界适配常规厚度的木质、钢制钳工工作台，安装后整体重心落在底座中心区域，即使承受较大的敲击、锉削作用力也不会出现偏移晃动。活动钳身通过导轨结构与固定钳身配合，传动丝杆采用梯形螺纹设计，具备传动平稳、自锁性能优异的特点，转动丝杆端部的手柄即可带动活动钳身平稳开合，钳口最大开合距离覆盖常规小型零件的夹持需求，钳口部位设计有可更换的钢制齿形钳口板，齿形结构能够在夹持时增大与工件表面的摩擦力，避免加工过程中工件打滑移位，钳口板通过沉头螺丝固定，磨损后可快速拆卸更换，大幅延长台虎钳的整体使用寿命。在功能特性设计上，这款台虎钳的钳身采用流线型过渡结构，既避免了铸造应力集中问题，也减少了棱角部位的磕碰风险，丝杆手柄采用镀铬光杆设计，两端配有防滑挡头，操作时握持顺手，转动施力顺畅，不会出现硌手、打滑的问题。在实际应用场景中，这类台虎钳不仅适用于常规机械加工车间的钳工工位，也可配套用于维修车间、五金加工门店、职业院校实训工位，能够满足从零件粗加工到精细修配的各类夹持需求，夹持工件时可根据工件材质调整夹紧力度，夹持软质金属或木质、塑料工件时，还可在钳口处加装铜质、木质护口，避免夹伤工件表面。从安装适配性来看，圆形底座的安装孔位间距符合通用钳工台的安装标准，不需要对工作台进行额外改造即可完成固定安装，整体外形尺寸紧凑，不会占用过多工作台操作空间，同时预留了足够的钳身操作空间，即使夹持形状不规则的异形工件，也能保证操作区域无结构干涉。设计过程中充分考虑了日常使用的耐用性需求，所有活动配合部位都预留了润滑注油空间，日常维护时只需定期在丝杆、导轨配合面加注润滑脂，即可长期保持开合顺畅，不会出现卡滞、锈蚀的问题，整体结构没有易损的复杂零部件，故障率极低，能够适应车间多粉尘、多油污的复杂作业环境，长期高频率使用也能保持稳定的夹持精度。
