机用虎钳二维装配结构工程图纸

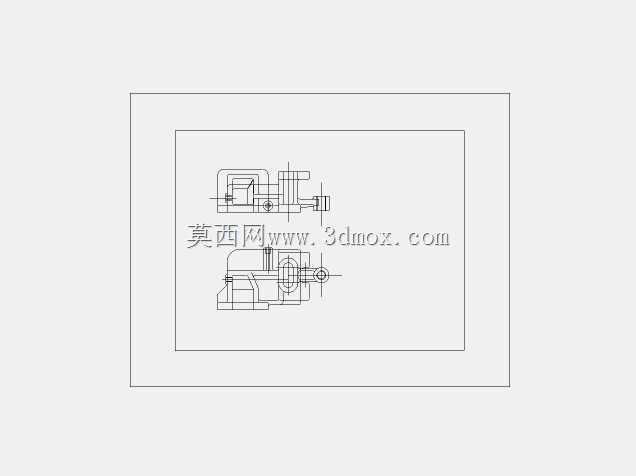

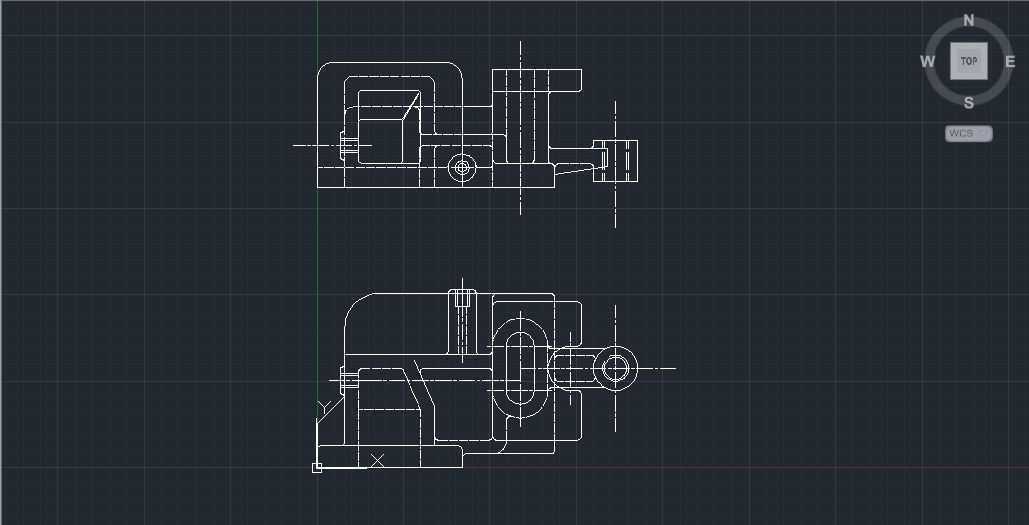

这套二维图纸完整呈现了机用虎钳的全装配结构细节，覆盖主视、侧视两个核心投影视角，将固定钳身、活动钳身、丝杠螺母副、钳口板、紧固螺钉等所有组成零件的装配关系、配合公差带位置做了清晰表达，能直接作为三维建模的基准参考，也可用于工装夹具设计的结构校核环节。从实际加工场景来看，这类虎钳是铣床、钻床、钳工台工位的核心夹紧工装，主要承担金属切削加工、工件划线、零件修配环节的工件固定功能，通过丝杠的回转运动带动活动钳身沿固定钳身的导轨面做直线进给，配合带防滑齿纹的淬硬钳口板，可对不同外形的金属坯料、半成品零件施加稳定的夹紧力，避免加工过程中工件出现位移、振颤问题，保障加工尺寸精度与表面粗糙度达标。设计层面上，图纸清晰标注了各零件的安装边界：固定钳身底部设置的两个安装定位槽，用于配合工作台T型螺栓完成整机固定，安装孔位的中心距、槽宽尺寸完全适配常规机加工工作台的T型槽规格，无需额外加工转接板即可完成装夹；丝杠与固定钳身的配合段采用轴肩定位，限制丝杠的轴向窜动，保证活动钳身进给过程无卡滞、无反向间隙，钳口闭合后的平行度公差控制在0.02mm每100mm行程范围内，满足普通机加工的装夹精度要求。从结构功能来看，活动钳身与螺母座采用嵌入式连接，拆卸维护时仅需松开侧面的紧固螺钉即可完成螺母更换，无需拆解整个钳身结构；钳口板通过沉头螺钉固定在钳身安装面上，磨损后可快速拆卸更换，降低工装维护成本。图纸中对导轨配合面的长度、丝杠的有效行程、钳口最大张开距离都做了明确的尺寸标注，建模时可直接提取尺寸参数完成各零件的实体建模，再按照装配约束关系完成整机装配，后续还可基于该模型做夹紧力仿真、运动干涉检查，验证不同行程下的结构稳定性。这类虎钳的结构设计经过长期工业场景验证，整体刚性充足，夹紧力调节范围覆盖从薄壁铝件到钢质坯料的装夹需求，活动钳身的导轨面采用矩形导轨结构，相比燕尾导轨承载能力更强，加工维护难度更低，适合中小批量零件加工的通用装夹场景，图纸中呈现的各零件连接方式、配合尺寸，也可作为非标工装夹紧机构设计的参考蓝本，帮助设计人员快速完成类似夹紧功能的结构选型与尺寸确定。
