自适应异形夹持分形虎钳结构设计

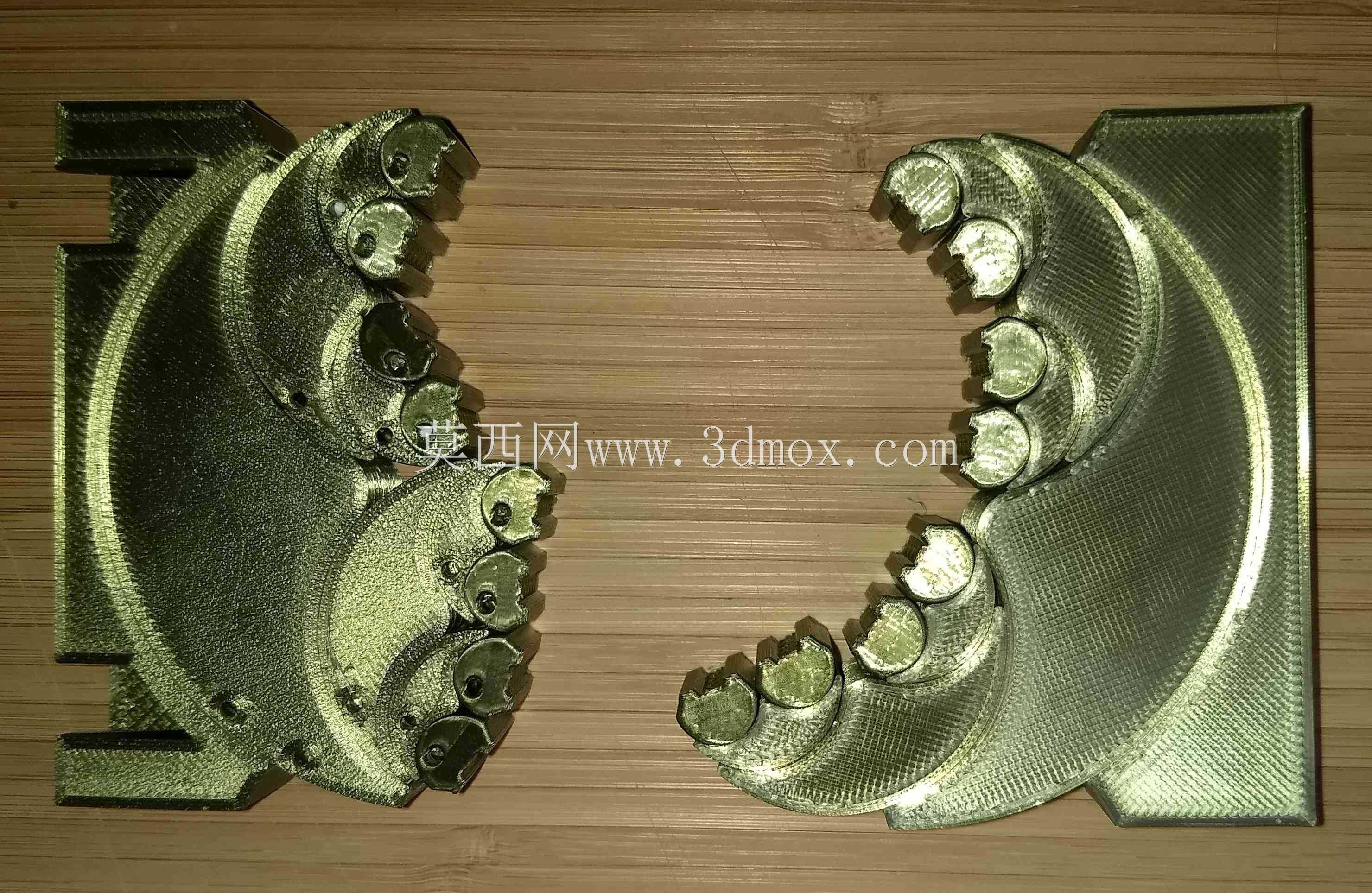

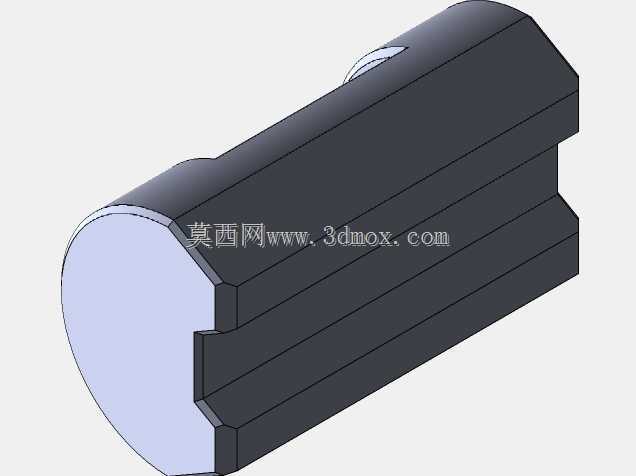

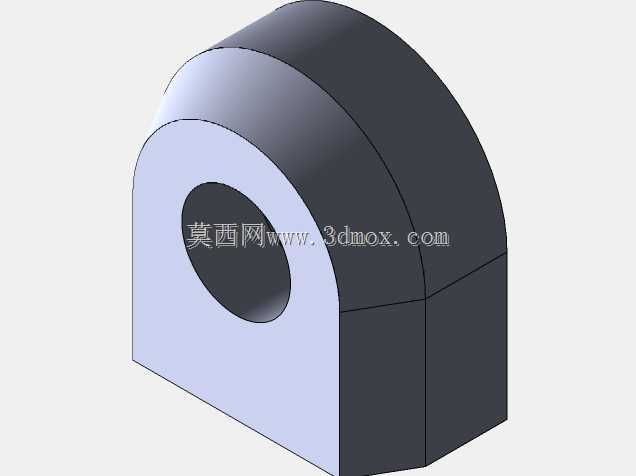

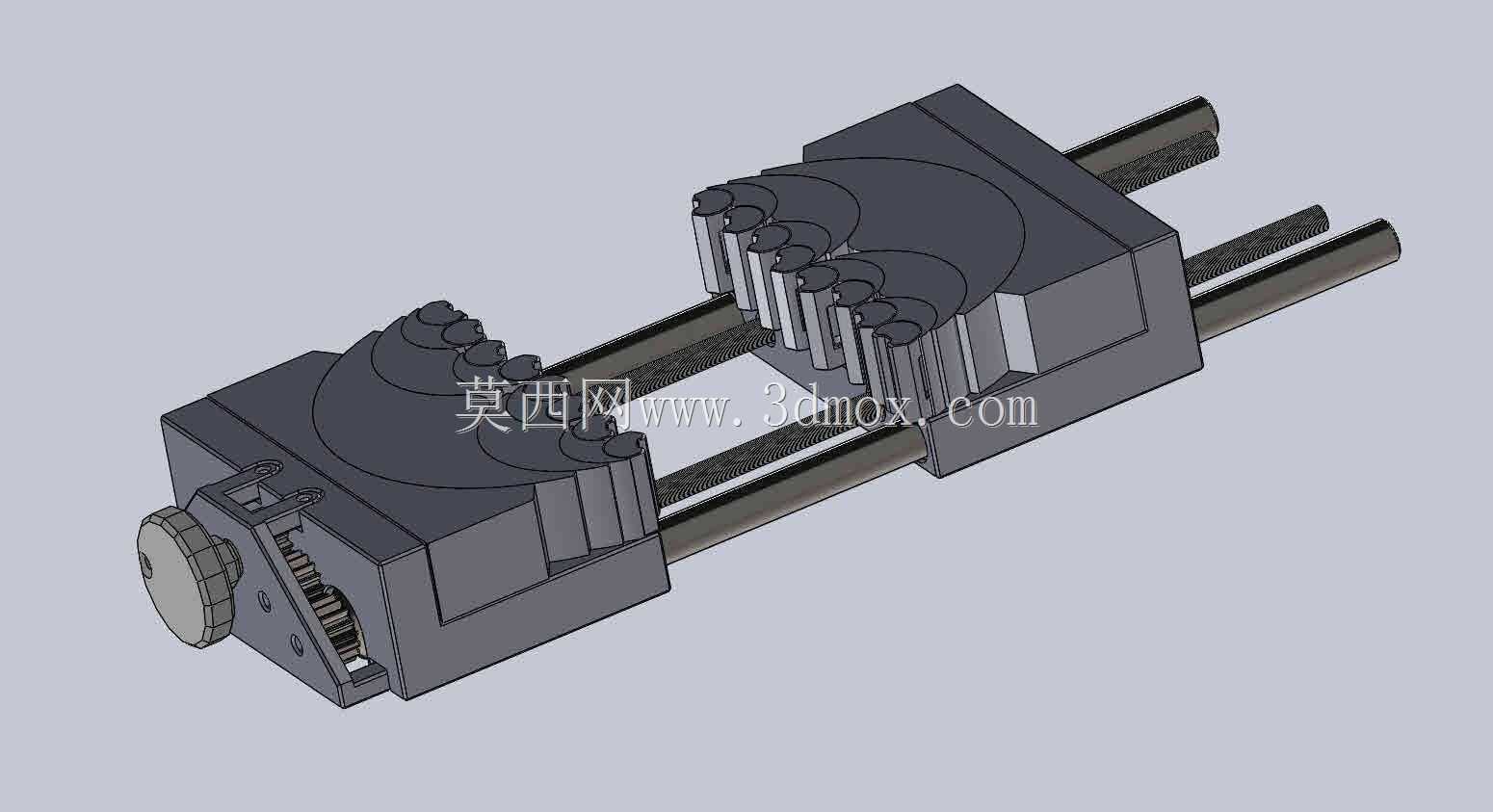

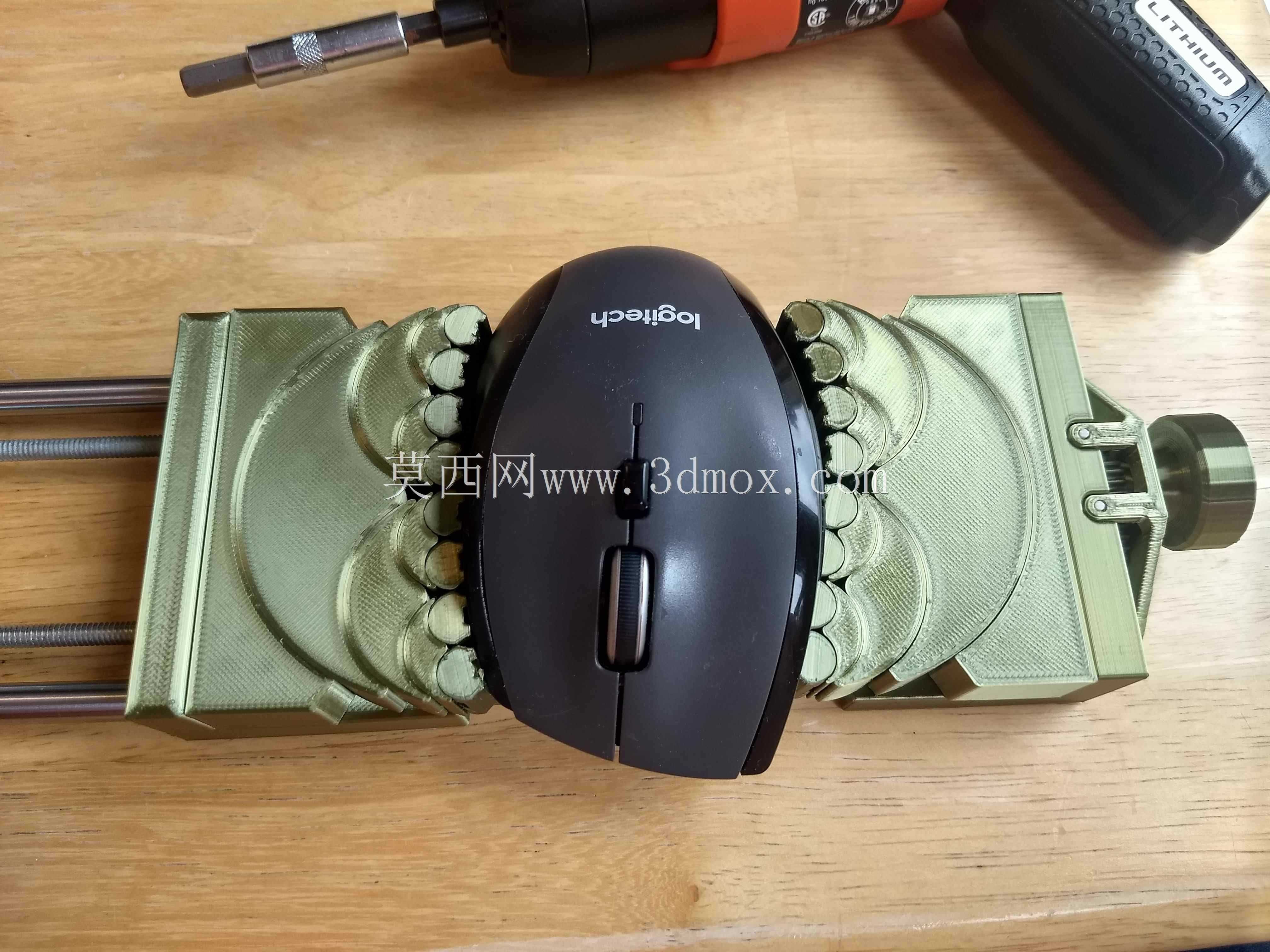

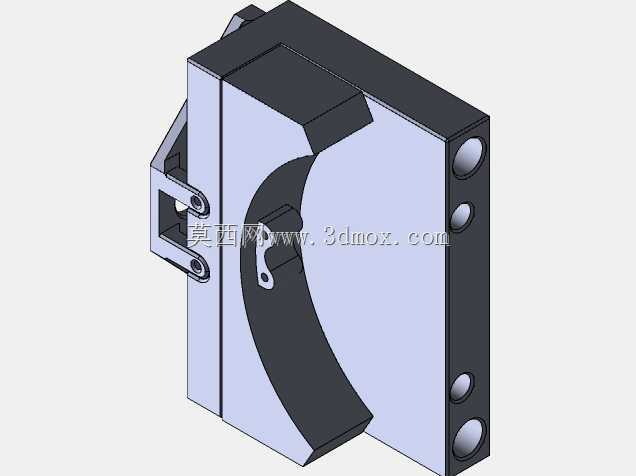

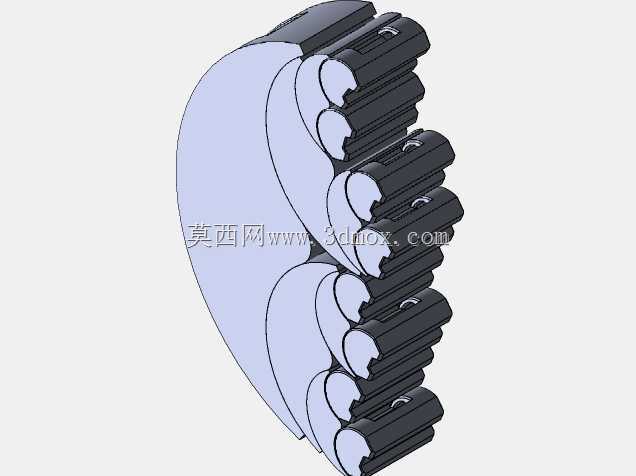

在日常机加工、手工装配、3D打印后处理等场景里，经常会遇到外形不规则的异形工件夹持难题，普通平口虎钳的平直钳口只能贴合规则平面工件，遇到曲面、多棱边、异形轮廓的零件时，往往只能通过加装软钳口、垫铜皮甚至临时做工装来解决，装夹效率低，夹持力分布不均还容易夹伤工件表面，这款分形结构的虎钳正是针对这类痛点做的结构优化设计。这款虎钳的核心设计思路是利用多组独立可浮动的接触滑块，模拟分形贴合的效果，当钳口进给夹紧时，每一组滑块都能根据接触到的工件表面轮廓独立伸缩，自动适配工件的外轮廓形状，让尽可能多的接触点贴合工件表面，把原本集中在少数接触点的夹紧力分散到多个接触位置，既提升了夹持的稳定性，也避免了局部压强过大夹伤薄壁或者软质工件。从结构组成来看，虎钳底座兼容常规平口虎钳的安装尺寸，可直接适配多数工作台的T型槽安装位，不需要额外改造安装基面；钳体部分的驱动采用螺杆进给结构，和常规虎钳的操作逻辑一致，操作人员不需要额外适应操作方式；接触滑块部分采用模块化设计，单组滑块磨损后可单独更换，不需要整体更换钳口，降低后期维护成本。目前的滑块配置适配常见的异形零件夹持，比如3D打印的异形壳体、不规则外形的手工修配零件、曲面外形的小尺寸工件都能稳定装夹，针对不同尺寸规格的螺母类零件，还可以通过更换对应规格的滑块托架、调整驱动齿轮的啮合位置来适配，不需要重新制作整套钳体。设计时预留了0.1mm的水平膨胀间隙，用来抵消频繁夹紧松开带来的零件磨损间隙，长期使用也能保证钳口的进给精度不会出现明显偏差；滑块的导向结构做了防尘处理，能减少加工碎屑进入滑块缝隙导致的卡滞问题，适配车间多尘的使用环境。钳体的夹持行程覆盖常规小尺寸零件的装夹需求，安装边界和同规格普通虎钳保持一致，替换现有工位的虎钳时不需要调整工作台的安装孔位，可直接替换使用。在3D打印场景下使用时，这款虎钳可以稳定夹持打印完成的异形零件进行支撑去除、表面打磨等后处理操作，不会因为工件外形不规则出现夹不紧、打滑的问题；在小型零件的精密装配场景里，多触点的夹持方式不会夹伤零件的表面涂层或者薄壁结构，适合小批量多品种的柔性加工场景使用。
