大贝格结构件有限元静力分析仿真模型

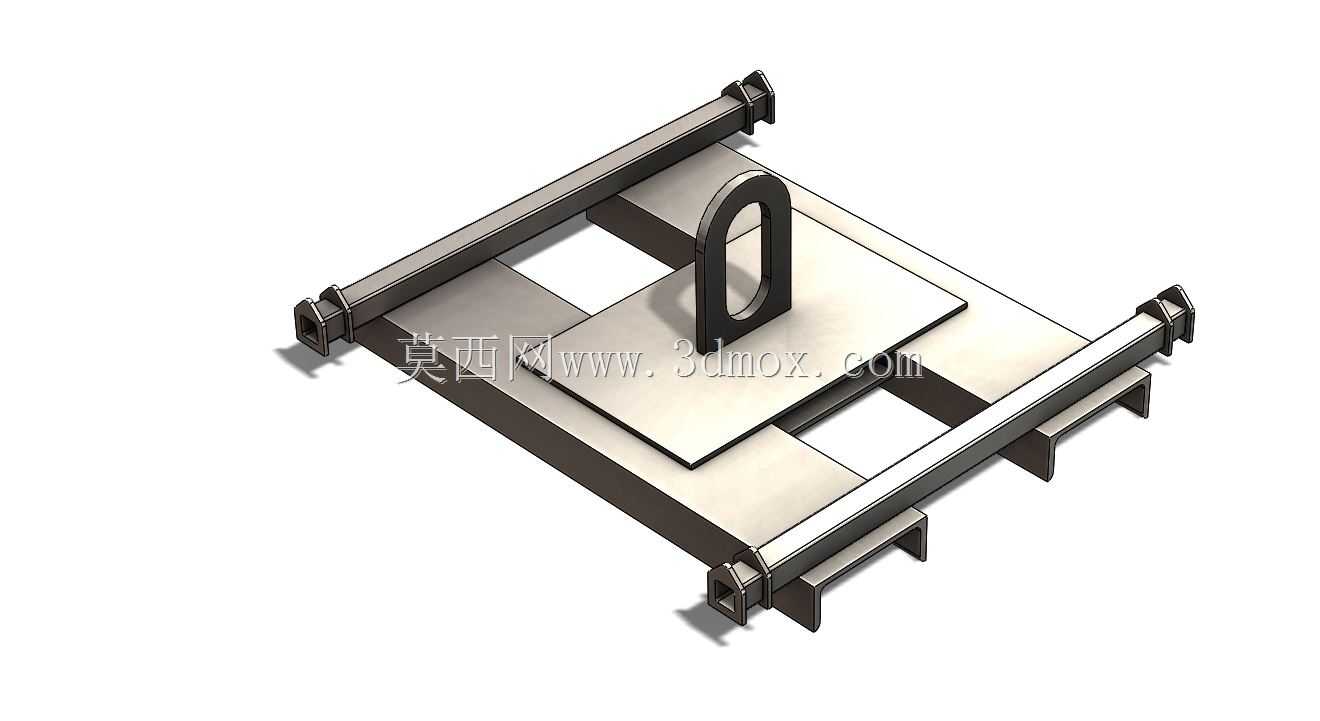

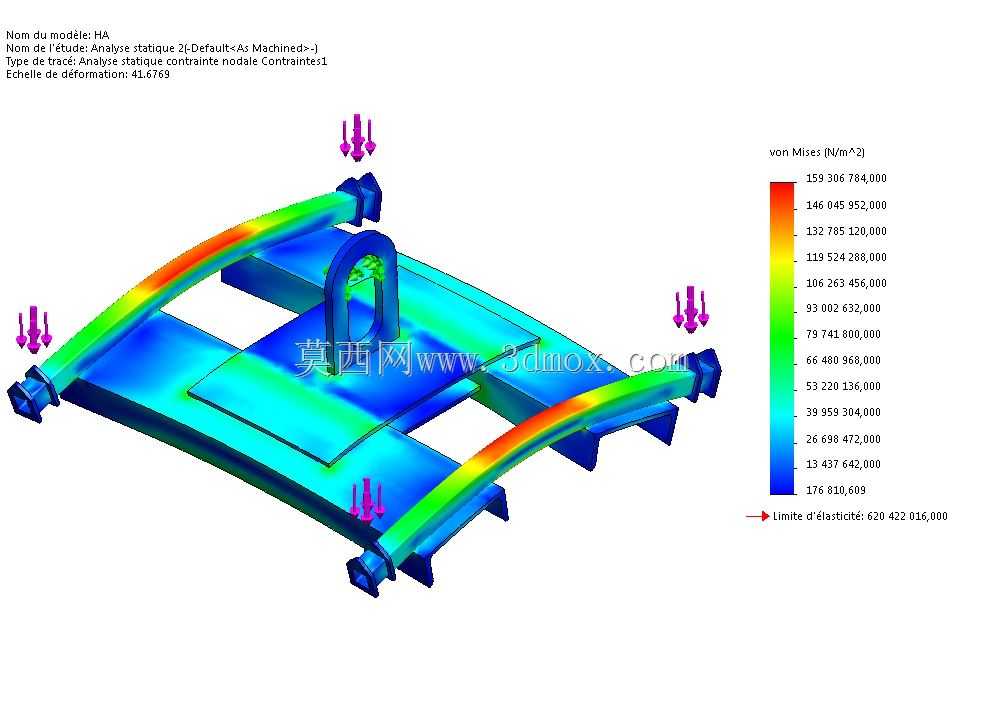

该结构件属于重载承载类机械支撑部件，主要应用于重型输送设备的承载机架、工程机械作业平台的支撑框架以及工业自动化重载生产线的工位承载基座场景，在实际工况中需要承受多点位的垂直向下载荷，同时兼顾结构轻量化与长期服役的抗形变需求，避免长期载荷下出现结构蠕变、应力集中导致的开裂失效问题。从实际用途来看，该部件作为跨距承载的核心支撑结构，两端通过定位结构与设备主框架连接，中部拱形结构用于避让设备内部的管线、传动组件安装空间，两侧延伸的弧形梁用于承载工位上的工件重量与作业过程中的动态冲击载荷，顶部的拱形限位结构用于配套安装导向组件，对沿梁移动的作业部件进行行程限位，避免作业过程中出现部件脱轨的问题。从功能特性来看，该结构通过多段变截面的梁体设计，在保证整体承载能力的前提下，尽可能削减了非受力区域的材料厚度，有效降低了整体结构的自重，减少了配套主框架的承载负担；通过有限元静力仿真可以看到，结构的应力分布呈现连续渐变的状态，最大应力出现在梁体与端部安装座的连接位置，整体应力值远低于材料的弹性极限，在额定载荷下不会出现塑性形变，最大形变位置出现在两侧弧形梁的中部位置，形变量控制在结构允许的挠度范围内，不会影响配套移动部件的正常运行。从设计思路来看，该结构摒弃了传统等截面矩形梁的笨重设计，采用弧形过渡的梁体结构，将垂直载荷通过弧形结构分散传递到两端的安装座，减少了梁体中部的弯矩集中；在应力集中的连接位置做了圆角过渡处理，避免直角位置出现应力突变导致的疲劳开裂，同时在梁体底部设置了加强筋结构，进一步提升梁体的抗弯曲能力，兼顾了结构强度与轻量化的需求。从外形尺寸与安装边界来看，该结构整体为对称式布局，两端安装座的定位孔间距为固定安装尺寸，安装时需要保证两端安装面的平面度公差，避免安装时产生附加内应力；中部拱形结构的内空尺寸满足配套管线与传动组件的安装避让需求，两侧弧形梁的上平面为承载安装面，平面度公差满足移动导向组件的安装要求，整体结构的外轮廓尺寸适配对应型号设备的安装空间，不会与周边其他部件产生运动干涉。
