航空电子控制器外壳结构设计方案

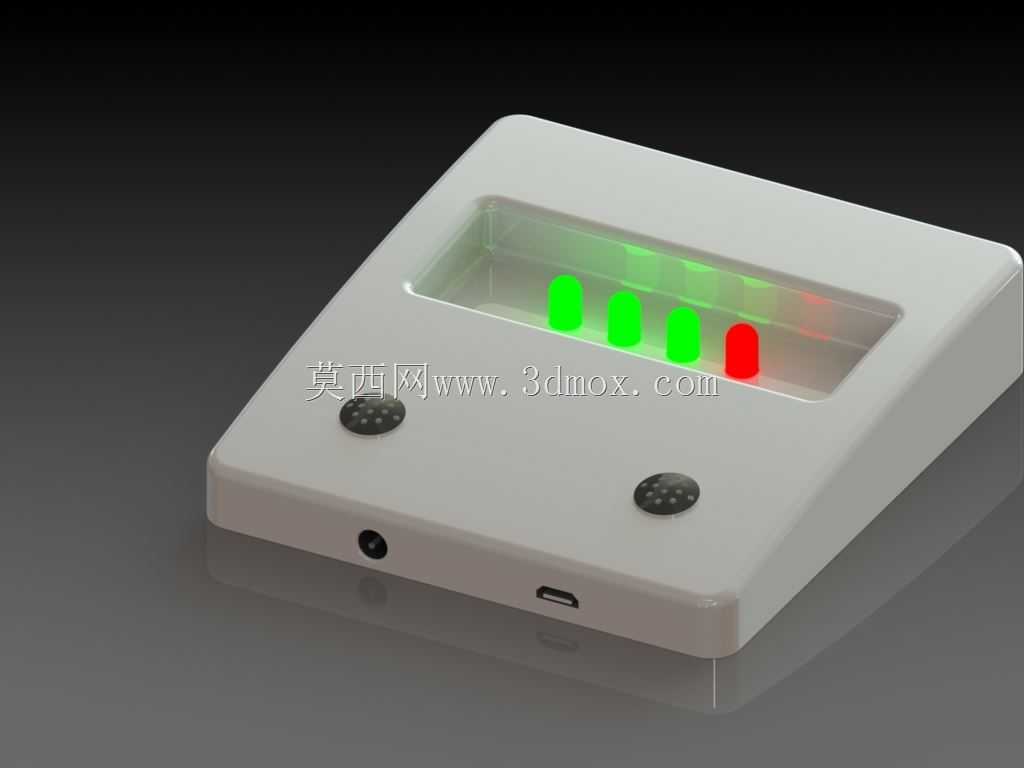

这款航空电子控制器外壳，主要面向民用航空地面配套管控场景设计，适配机场区域内的环境参数巡检、设备状态联动管控类机载配套巡检终端使用，可在机场廊桥、停机坪配套管控点位、塔台附属管控终端等场景中作为核心控制电路的承载防护结构，为内部传感采集模块、信号传输模块、状态指示模块提供稳定可靠的物理防护，避免机场区域常见的浮尘、短时凝露、轻微外力磕碰对内部精密电子元件造成损伤，保障管控终端在复杂的机场运维环境下长期稳定运行。从实际用途来看，该外壳承载的控制器主要负责采集对应管控区域内的多维度环境与设备参数，通过内置的传感模块完成数据采集后，经由壳体预留的接口完成数据传输与供电接入，正面的状态指示区域可直观呈现当前设备的运行状态，不同颜色的指示灯对应不同的运行工况，运维人员无需拆解设备即可快速判断设备是否处于正常工作状态，大幅降低机场日常运维的巡检效率。在功能特性设计上，外壳采用方正简约的封闭式结构，主体为纯白色哑光壳体，表面做了抗污耐刮的哑光处理，可减少机场区域强光照射下的反光干扰，避免指示灯状态识别受环境光线影响；正面开设透明视窗区域，内部预留了多组指示灯的安装位，可同时呈现多路信号的运行状态；视窗下方设置两组操作按键位，可实现设备的基础功能触发与参数复位操作；壳体底部同时预留了标准USB接口与圆形适配器接口，既可以通过常规适配器完成直流供电，也可通过USB接口实现数据直连调试与临时供电，适配不同场景下的接线需求；壳体内部预留了传感器安装的专属腔室，通过黑色内盖完成传感模块的封装固定，可避免内部元件移位，同时减少不同模块之间的信号干扰。在设计思路上，整体遵循极简实用的航空配套设备设计原则，没有多余的装饰性结构，所有外部结构都服务于功能实现：壳体边缘做了大圆角过渡处理，既可以减少安装使用过程中的磕碰损伤，也能避免尖锐边角对运维人员造成划伤；壳体采用上下扣合的装配结构，无需复杂的辅助工具即可完成开盖检修，内部的安装柱位精准对应常规控制电路板的固定孔位，可直接适配标准尺寸的控制PCB板，减少二次改造成本；底部的接口位置做了内凹设计，可避免接口直接受外力碰撞导致的松动损坏，提升接口的连接可靠性。在外形尺寸与安装边界上，整体为薄型方正结构，厚度控制在较薄的区间内，既可以平放于桌面等平面作为桌面式管控终端使用，也可通过背部预留的挂装孔位固定于墙面、设备柜体侧壁等位置，安装时仅需预留对应长宽的安装平面即可，接线区域预留了足够的插头插拔空间，不会出现接线后插头与安装面干涉的问题，适配机场区域内多种不同的安装点位需求，无需针对安装场景做额外的结构改造。
