双立耳带底座铰接支撑机械构件

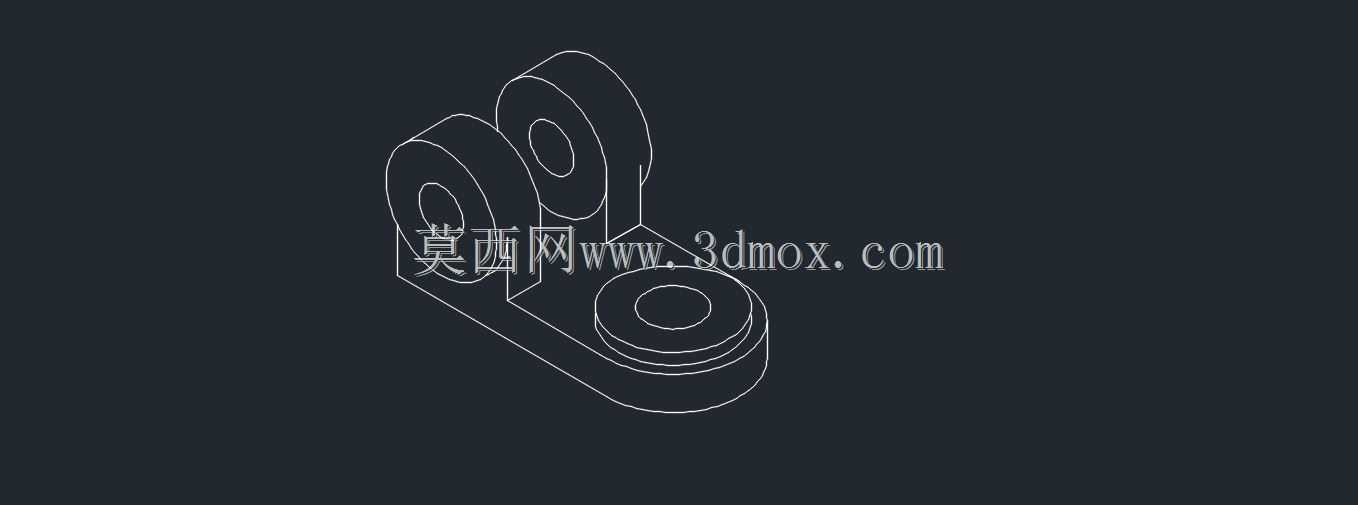

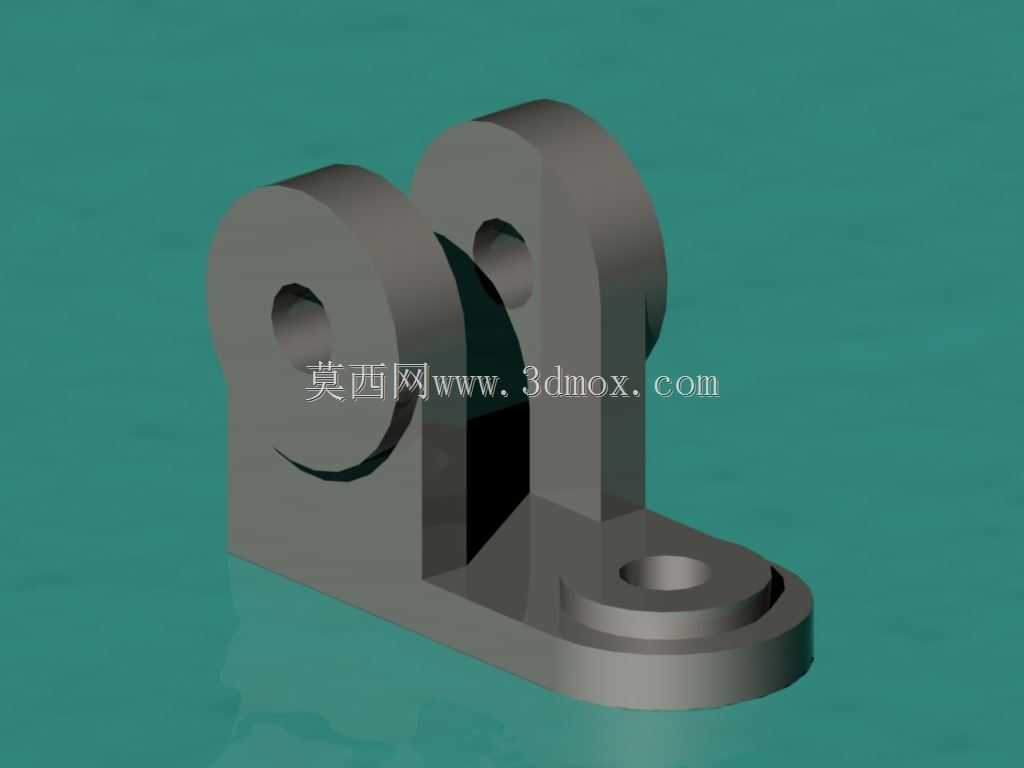

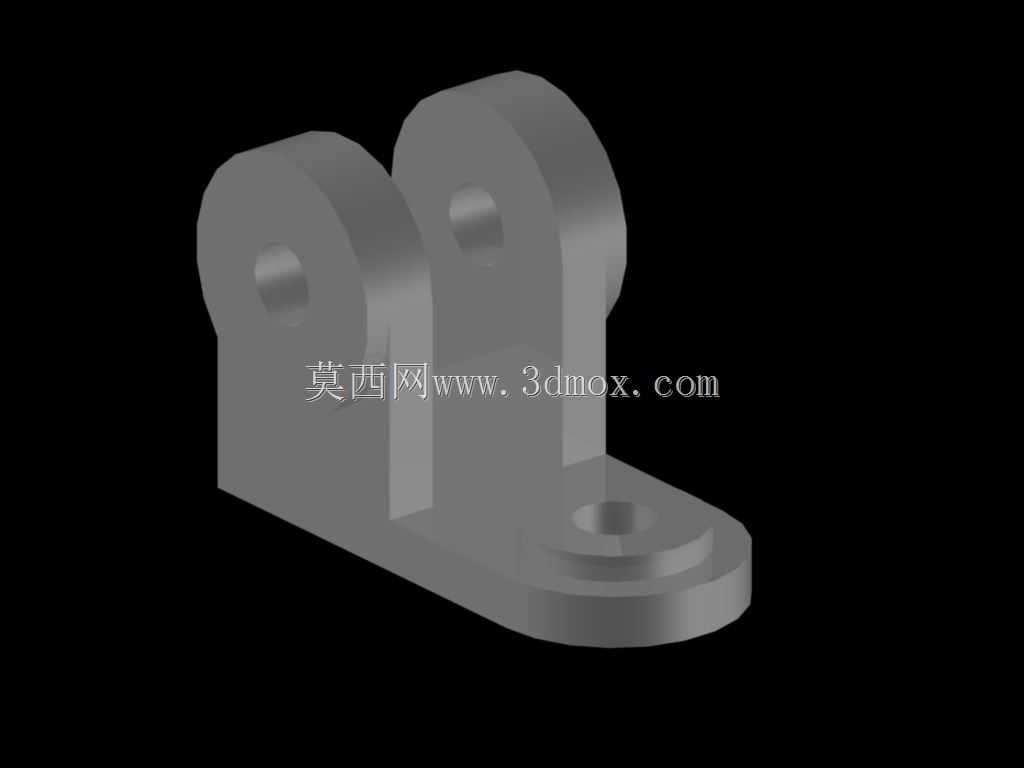

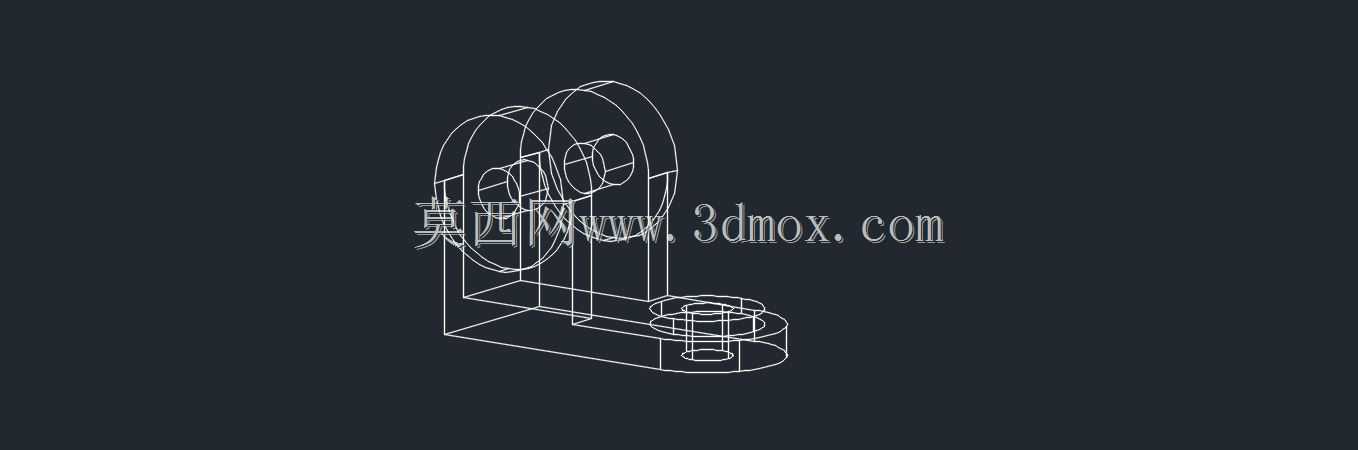

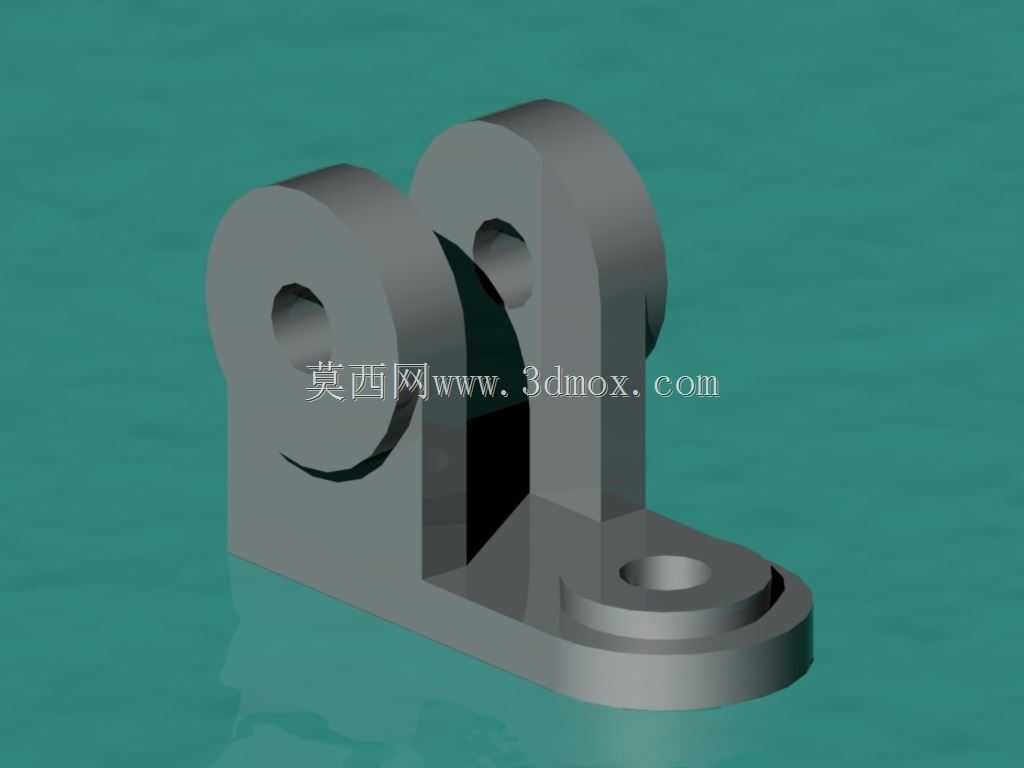

该机械构件属于典型的铰接式支撑连接部件，广泛应用于轻工自动化生产线、小型输送设备、工装夹具定位模块以及民用机械的转动连接部位，核心作用是为配套的销轴类转动件提供稳定的安装支撑，同时实现两个相对运动部件之间的铰接联动，允许配套部件绕指定轴线完成定角度的摆动动作，常见于连杆传动机构、翻转定位工装、小型设备舱门开合结构、可调角度支撑臂的连接节点位置。从功能特性来看，构件采用一体化铸造成型后机加工的工艺思路设计，底部为带圆角的椭圆形安装底座，底座中心预留沉头安装孔，可通过内六角螺栓将整个构件固定在设备安装基面，沉孔设计能够保证螺栓安装后头部不突出底座平面，避免与其他运动部件发生干涉，底座与上方两个支撑立耳之间采用大圆角过渡连接，有效降低应力集中系数，提升构件在承受交变载荷时的结构强度，避免长期受载出现根部断裂的问题。两个平行设置的支撑立耳为核心功能部位，每个立耳上都加工有同轴的铰接通孔，孔位经过同轴度校验，能够保证穿入的铰接销轴转动顺畅无卡滞，两个立耳之间预留了足够的安装间隙，可容纳配套的连杆端头、转动摇臂等对接部件，立耳外侧做了圆弧倒角处理，既去除加工锐边避免安装时划伤操作人员，也能优化应力分布，减少孔位边缘的载荷集中。在设计思路上，该构件优先考虑安装适配性与转动可靠性，整体外形紧凑无多余结构，所有非配合面都做了简化处理以降低加工成本，配合面预留合理的机加工余量，铰接孔的孔径公差按照中等间隙配合设计，既保证销轴转动灵活，又不会因间隙过大出现晃动偏差，底座的安装孔位置经过尺寸校核，能够适配常见的小型设备安装孔距标准，无需额外改装即可直接替换同规格的常规支撑座。从安装边界来看，构件整体高度较低，底座投影面积小，安装时不需要占用过大的设备空间，立耳的高度经过匹配设计，保证铰接点的高度位置能够适配多数小型连杆机构的运动行程，不会出现运动过程中部件与底座碰撞的问题，整体结构兼顾了结构强度、安装便捷性与使用可靠性，能够满足中低载荷工况下的铰接支撑需求。
