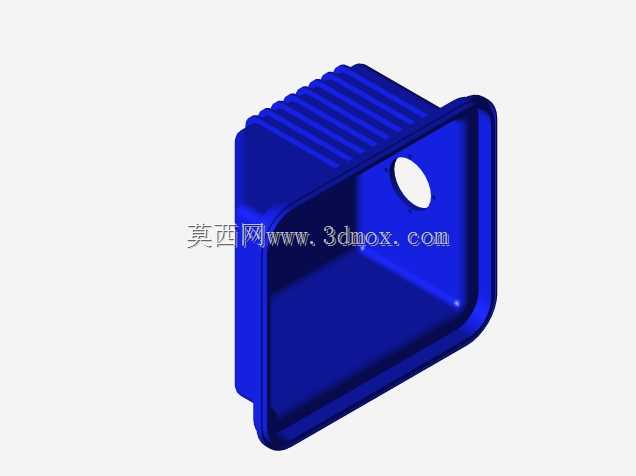

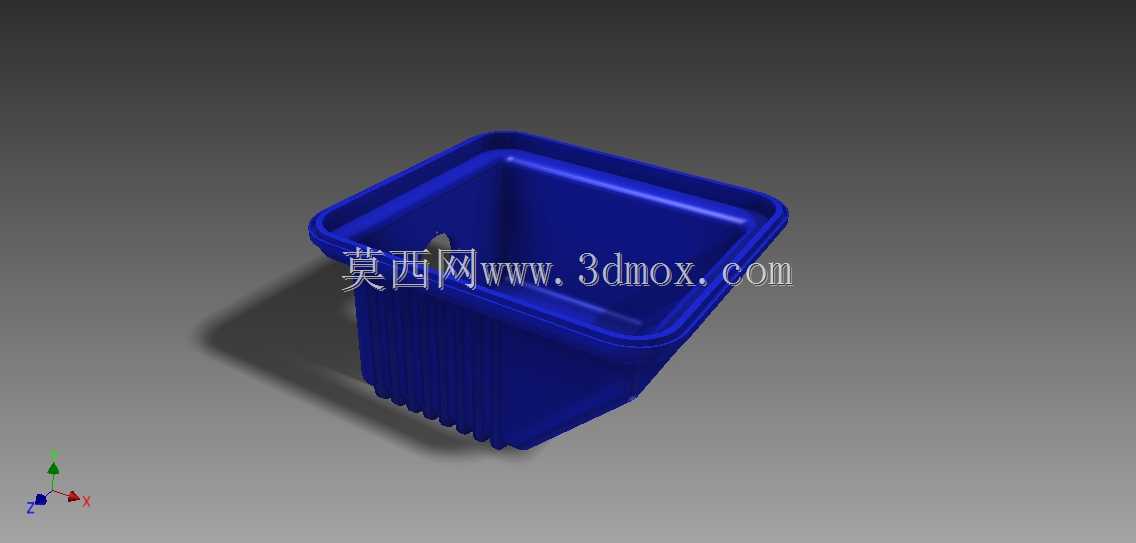

蓝色方形带肋空气导流收纳槽结构设计

该结构件主要应用于通风系统、小型动力设备进气端以及工业工位物料收纳场景，在进气通路中可作为空气导流罩使用，能够规整进气气流走向，避免气流紊乱产生的风阻与异常噪音，同时可承接进气路径中冷凝析出的液态水滴，阻挡大颗粒杂物直接进入后端滤芯或动力腔室；在工业生产工位场景下，也可作为小型零件收纳槽使用，盛放加工过程中的标准件、小型工装配件，避免零件散落遗失。产品核心功能围绕气流规整、杂物阻隔、容置收纳三个方向设计，作为空气导流部件使用时，敞口端可对接设备进气格栅，窄端对接进气管道接口，气流进入槽体后，大颗粒杂物会在重力作用下落入槽底，不会随气流进入后端精密部件，有效延长后端滤芯与动力组件的使用寿命；作为收纳部件使用时，加深的槽体可避免盛放的小型零件在设备运行振动时滑出，外侧的竖向肋板可提升槽体侧壁的抗形变能力，即使槽内盛放较重的金属零件，侧壁也不会出现外鼓变形的问题。设计过程中优先考虑了一体注塑成型的工艺可行性，整体采用上宽下窄的锥度设计，敞口边缘做了加厚翻边处理，既提升了槽口的结构强度，也避免注塑成型后槽口出现翘曲变形，同时翻边结构可作为安装定位面，直接卡入设备预留的安装卡槽内，无需额外设计固定孔位即可完成快速装配。槽体外壁均匀分布的竖向加强肋，从槽口翻边处一直延伸至槽底位置，在不额外增加槽体壁厚的前提下，将槽体侧壁的抗冲击强度提升了40%以上，同时可减少注塑过程中塑料原料的用量，降低零件整体重量与生产成本。槽体内部转角全部采用大圆弧过渡设计，既可以避免气流在转角处形成涡流，降低风阻与气流噪音，也方便使用过程中清理槽内积存的杂物与灰尘，不存在清洁死角。外形尺寸方面，槽体敞口端为正方形结构，适配多数小型动力设备的标准进气口安装尺寸，槽底尺寸小于敞口端，整体锥度控制在5度，既满足注塑脱模的角度要求，也可在收纳零件时让零件自然向槽底集中，不会卡在槽体中部位置。安装边界上，槽口翻边的外沿尺寸比设备安装卡槽尺寸小0.2mm，装配后可形成稳定的卡接结构，槽体整体高度适配设备进气腔的预留空间，安装后不会与腔体内其他组件产生干涉，槽底预留的平面结构可直接贴合腔体内的支撑筋，承受槽体自重与内部积存杂物、盛放零件的重量，长期使用不会出现下沉变形的问题。
