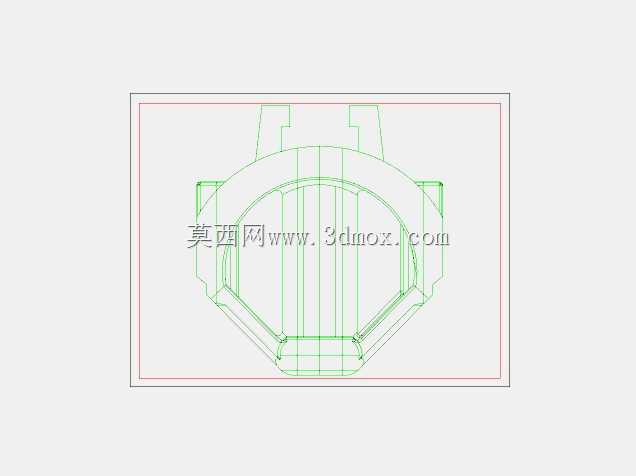

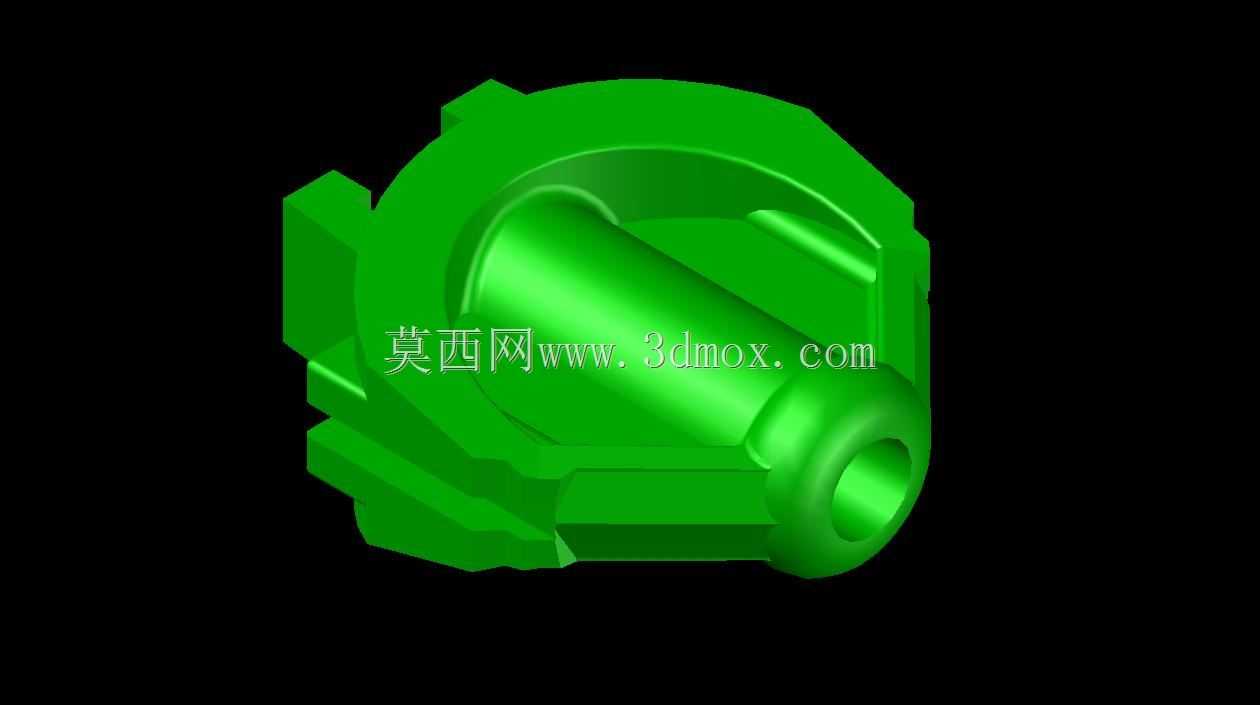

60度嵌装橡胶密封青铜角阀结构

这款嵌装式橡胶密封角阀主要应用于民用给排水、小型工业流体输送、暖通管路系统的支路通断控制场景，作为管路系统的末端控制部件，常安装于卫浴进水端、设备冷却水支路、低压气动管路节点位置，承担介质截断、流量调节的核心功能，适配常温清水、低压压缩空气、弱腐蚀性流体的输送管控需求，能够在1.6MPa公称压力、0-80℃介质温度工况下稳定工作。产品采用橡胶密封件60度斜向嵌入青铜阀体的结构设计，核心思路是利用橡胶材质的压缩形变特性，配合60度锥面的自紧密封效应，在介质压力作用下让橡胶密封面与青铜阀体密封座紧密贴合，无需额外施加过大的锁紧力矩即可实现零泄漏密封，同时避免传统平面密封结构长期使用后密封面错位、磨损泄漏的问题。阀体整体采用青铜材质铸造成型，外部设置多组防滑棱边结构，既方便安装时使用工具夹持施力，也能强化阀体结构强度，避免安装过程中阀体受力开裂；内部流道采用圆弧过渡设计，尽可能降低介质流经阀体时的流阻，减少管路系统的压力损失，同时避免流道直角位置长期积存介质杂质导致的堵塞、腐蚀问题。密封橡胶件采用60度锥面结构嵌入阀体内部的安装槽，安装时通过专用压装工具将橡胶件平稳压入阀体内腔，压装过程中橡胶件受挤压产生预形变，与阀体安装槽内壁形成过盈配合，无需额外粘接即可实现密封件与阀体的牢固结合，长期使用过程中不会因为介质冲刷、温度变化出现密封件移位脱落的问题。从安装边界来看，阀体一端为标准内螺纹接口，适配常规4分民用管路连接尺寸，另一端为外螺纹出水接口，整体轴向安装长度控制在42mm以内，径向最大尺寸32mm，能够适配狭小安装空间的布置需求，安装时预留15mm的操作空间即可完成管路对接，无需额外配置转接接头。产品的结构设计充分考虑了日常使用的耐磨需求，青铜材质的阀体具备良好的抗腐蚀性能与抗磨损性能，橡胶密封件采用耐老化丁腈橡胶材质，长期使用后即使密封件出现磨损，仅需更换内嵌的橡胶密封件即可恢复阀门密封性能，无需整体更换阀体，大幅降低后期维护成本。在实际使用过程中，阀门的启闭操作力矩较传统铜质密封角阀降低40%左右，用户仅需较小的力即可完成阀门的完全启闭，同时密封面不会因为启闭过程中的摩擦产生金属磨屑，不会对管路内的介质造成二次污染，非常适用于饮用水管路的使用场景。
