菱形法兰式对夹蝶阀结构设计

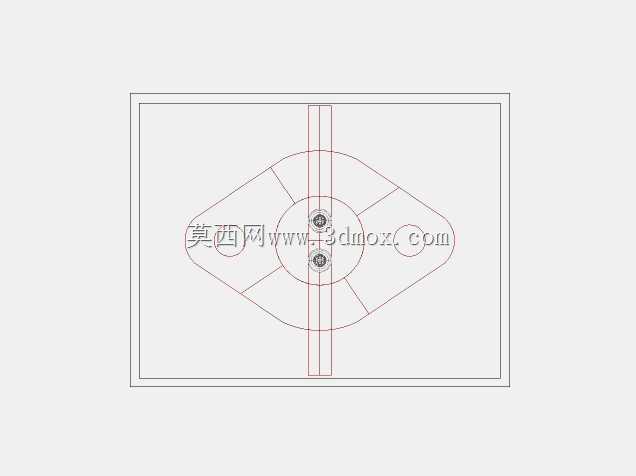

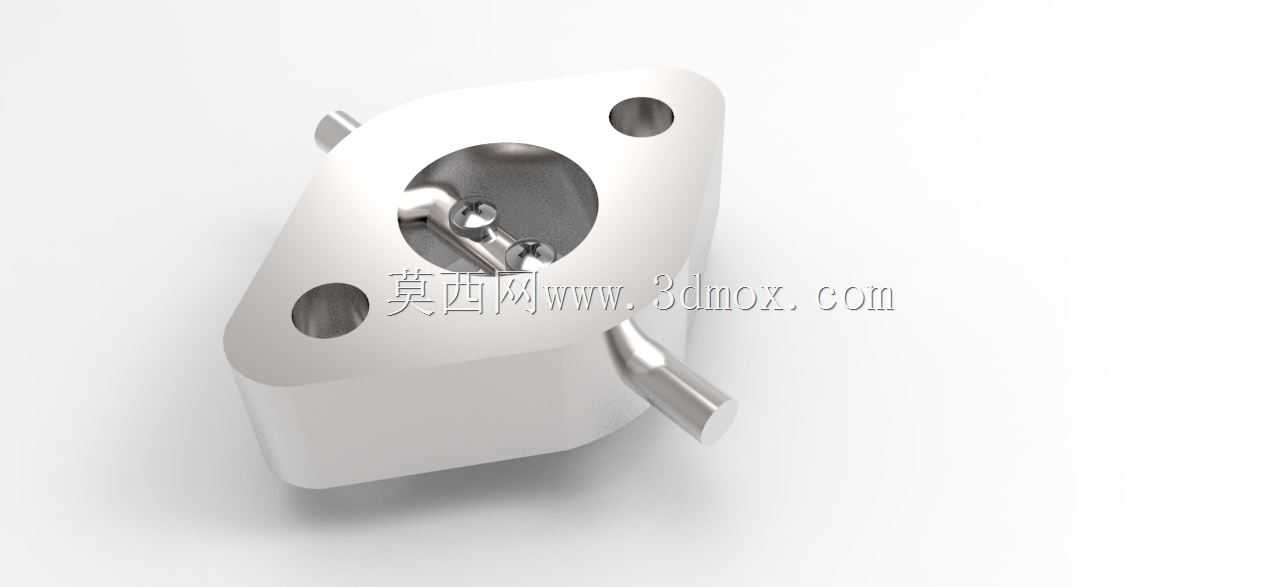

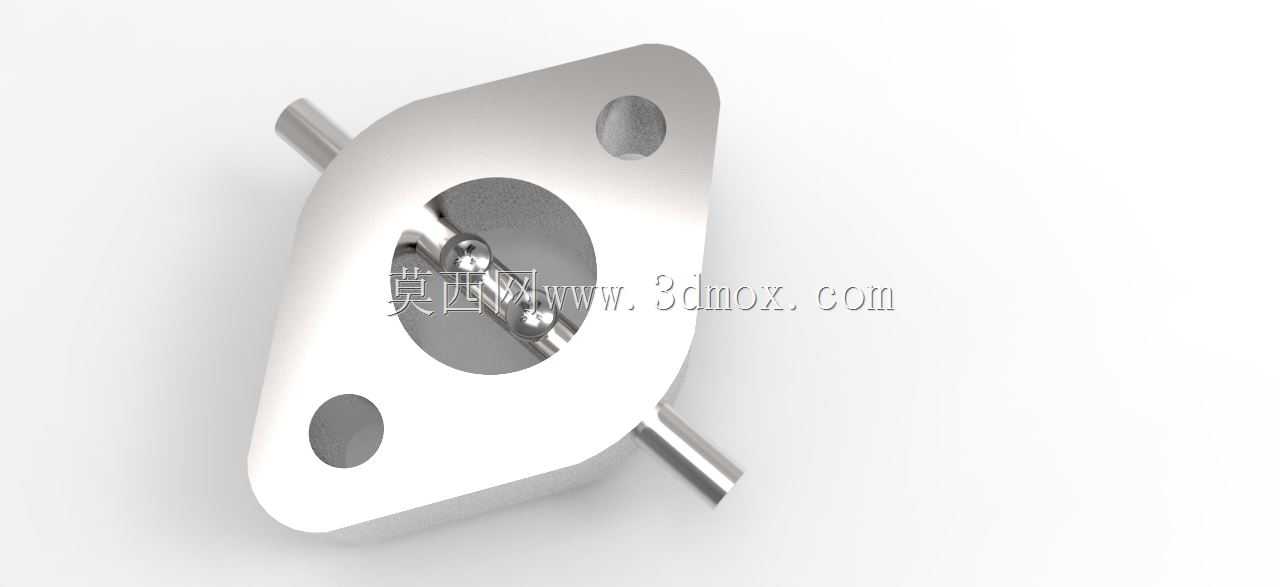

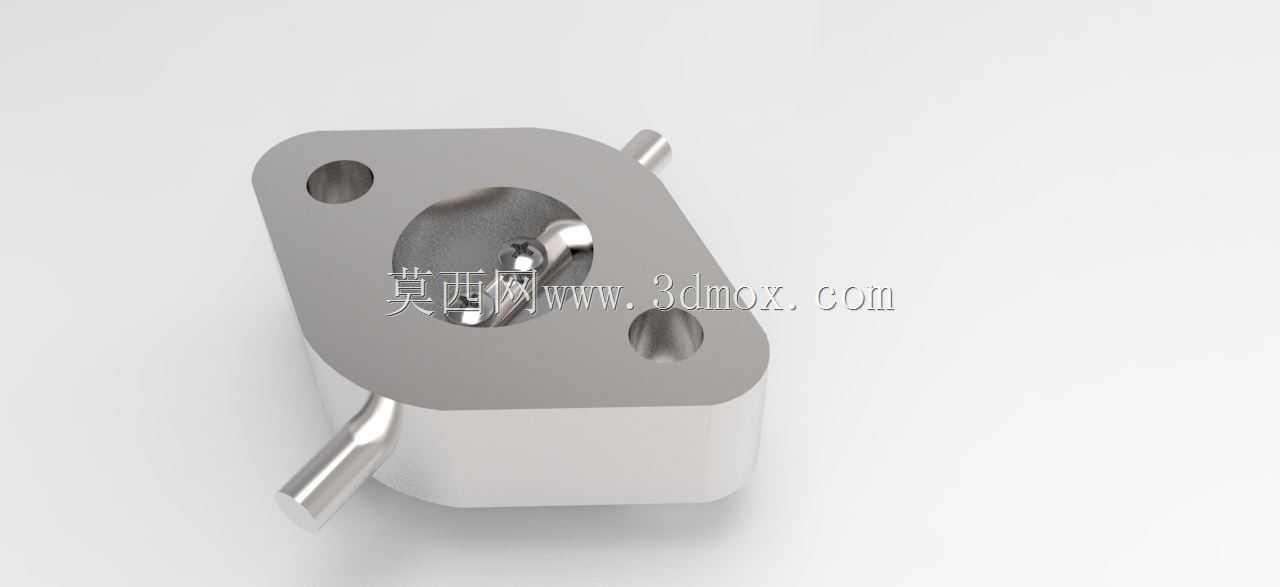

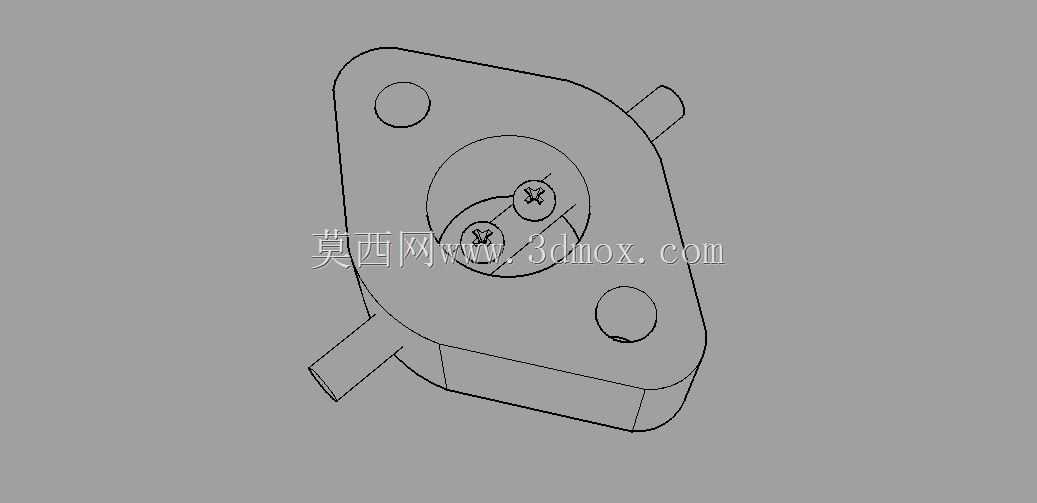

这款蝶阀主要应用在中小口径的低压流体输送管路场景中，常见于给排水管网、暖通空调循环水系统、普通化工介质输送支路以及小型设备的流体通断控制环节，承担管路内介质的截断与流量调节功能，相比同口径的闸阀、截止阀，它结构更紧凑，安装占用空间更小，启闭操作的力矩更低，日常维护也更为简便。从功能特性来看，这款蝶阀采用对夹式安装结构，依靠两端管路法兰的夹紧力完成固定，不需要在阀体上设置额外的法兰连接螺栓孔，仅通过阀体上的两个定位孔完成安装对位，能有效降低阀体自身的重量与材料成本。阀板采用中心对称的圆盘式结构，绕阀杆轴线做90度回转运动，当阀板回转至与管路轴线平行位置时阀门完全开启，此时介质流道通畅，流阻系数极低，不会造成明显的压力损失；当阀板回转至与管路轴线垂直位置时阀门完全关闭，依靠阀板边缘与阀体内壁密封面的贴合实现介质截断，在部分工况下也可以通过调节阀板的回转角度，改变流道的通流面积，实现对管路流量的线性调节。在设计思路上，这款蝶阀采用了菱形的阀体安装轮廓，区别于传统圆形对夹蝶阀的外轮廓，菱形结构将两个安装定位孔设置在轮廓的对角位置，既能够保证安装时的定位精度，避免阀体在管路夹紧过程中出现移位，又能最大限度缩减阀体的外轮廓尺寸，减少安装所需的周边空间，尤其适合管路排布密集、安装操作空间受限的设备内部管路场景。阀杆采用上下两段式的同轴设计，分别从阀板的上下两端伸出与阀体配合，这种双支撑的阀杆结构能够让阀板在启闭过程中受力更均匀，避免单侧阀杆支撑带来的阀板偏摆问题，有效提升密封面的贴合精度，延长密封件的使用寿命。从安装边界来看，这款蝶阀的菱形阀体最长对角线尺寸适配常规中小通径管路的法兰安装间距，两个定位孔的中心距与对应通径的标准法兰安装孔位匹配，安装时不需要对现有管路法兰进行额外加工，直接将阀体夹在两片管路法兰之间，穿入法兰连接螺栓均匀拧紧即可完成固定，阀杆上下伸出端的尺寸预留了充足的操作件安装空间，既可以适配手柄式手动操作结构，也可以加装气动、电动执行机构实现自动控制，能够满足不同场景的控制需求。阀体的流通通道采用直通式结构，没有多余的凹槽与死角，介质流经时不容易积存杂质，不仅适用于清水、空气等洁净介质，也可以适配带有少量悬浮颗粒的污水、浆料类介质的输送控制。
