一英寸内螺纹截止式闸阀结构设计

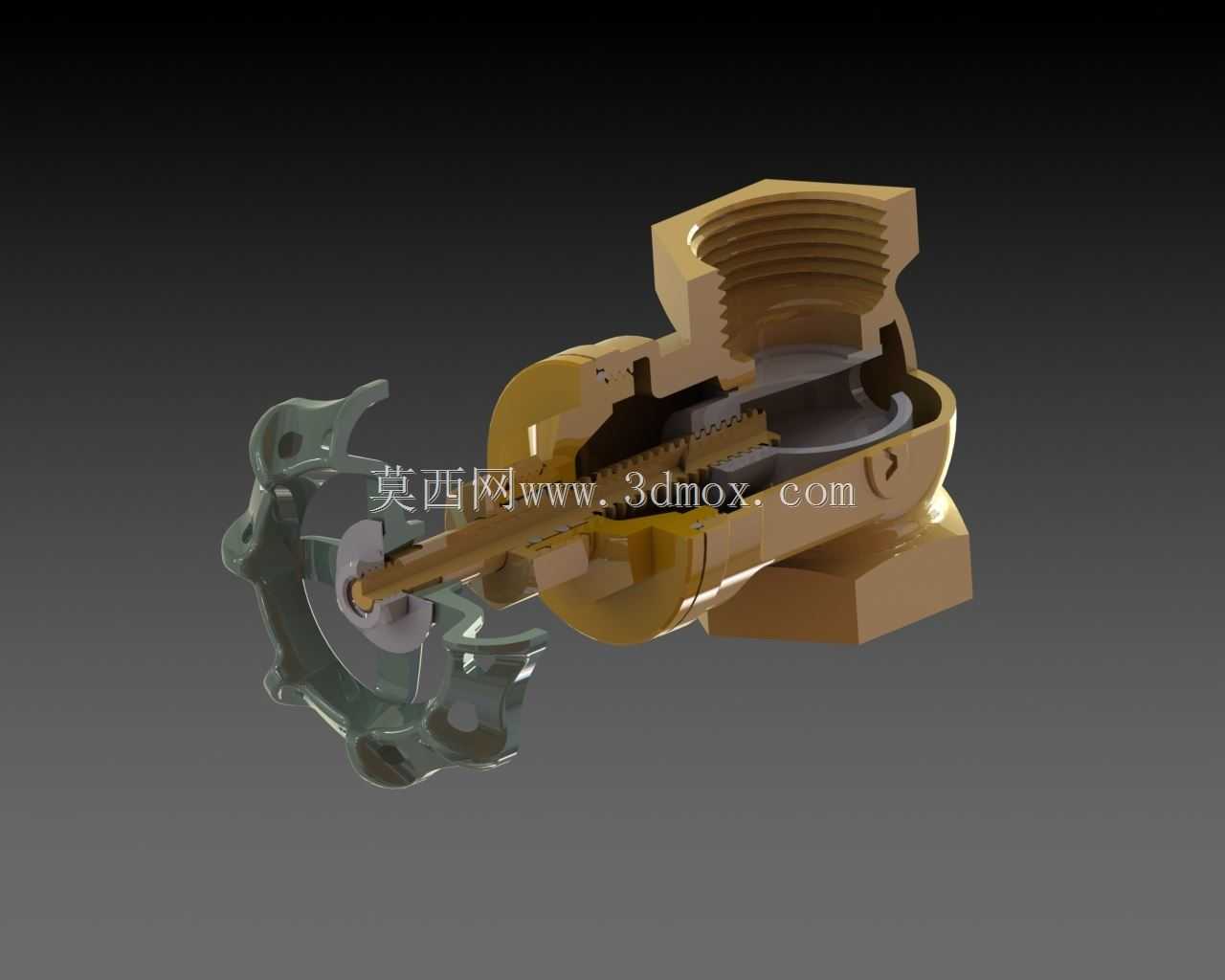

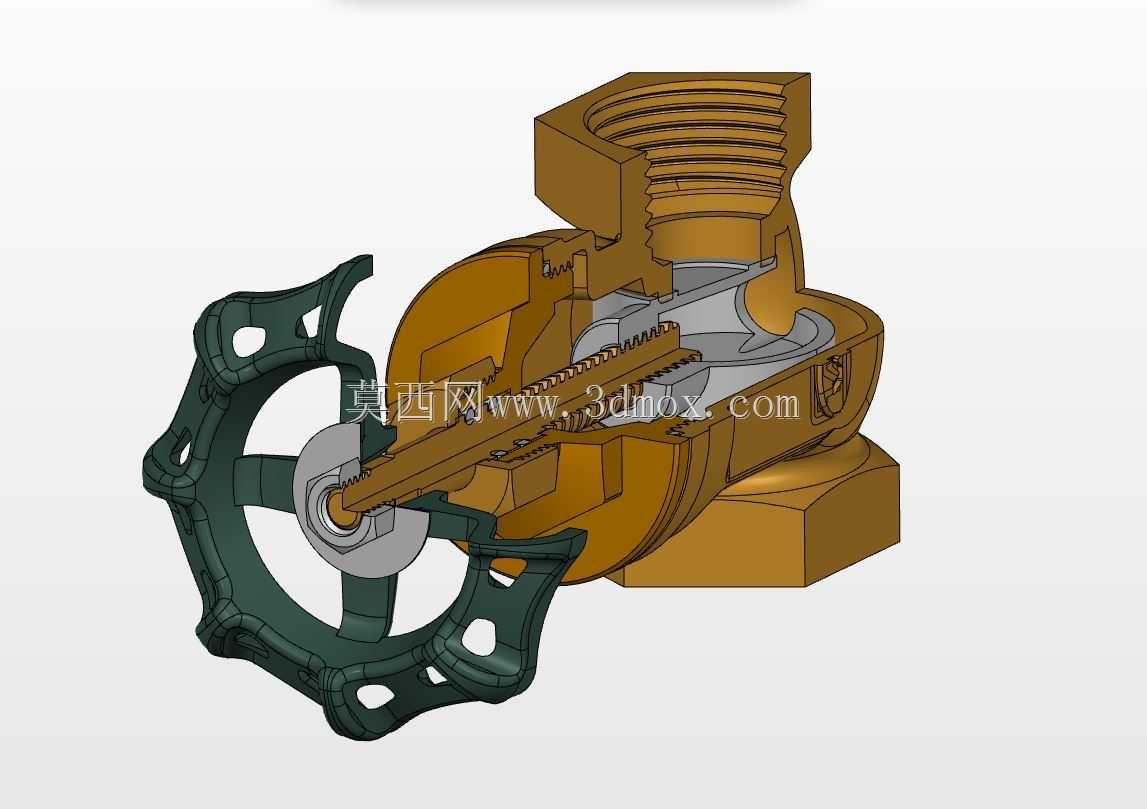

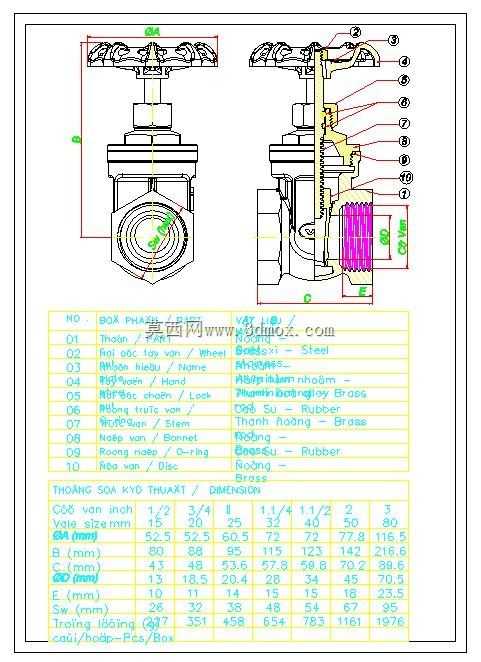

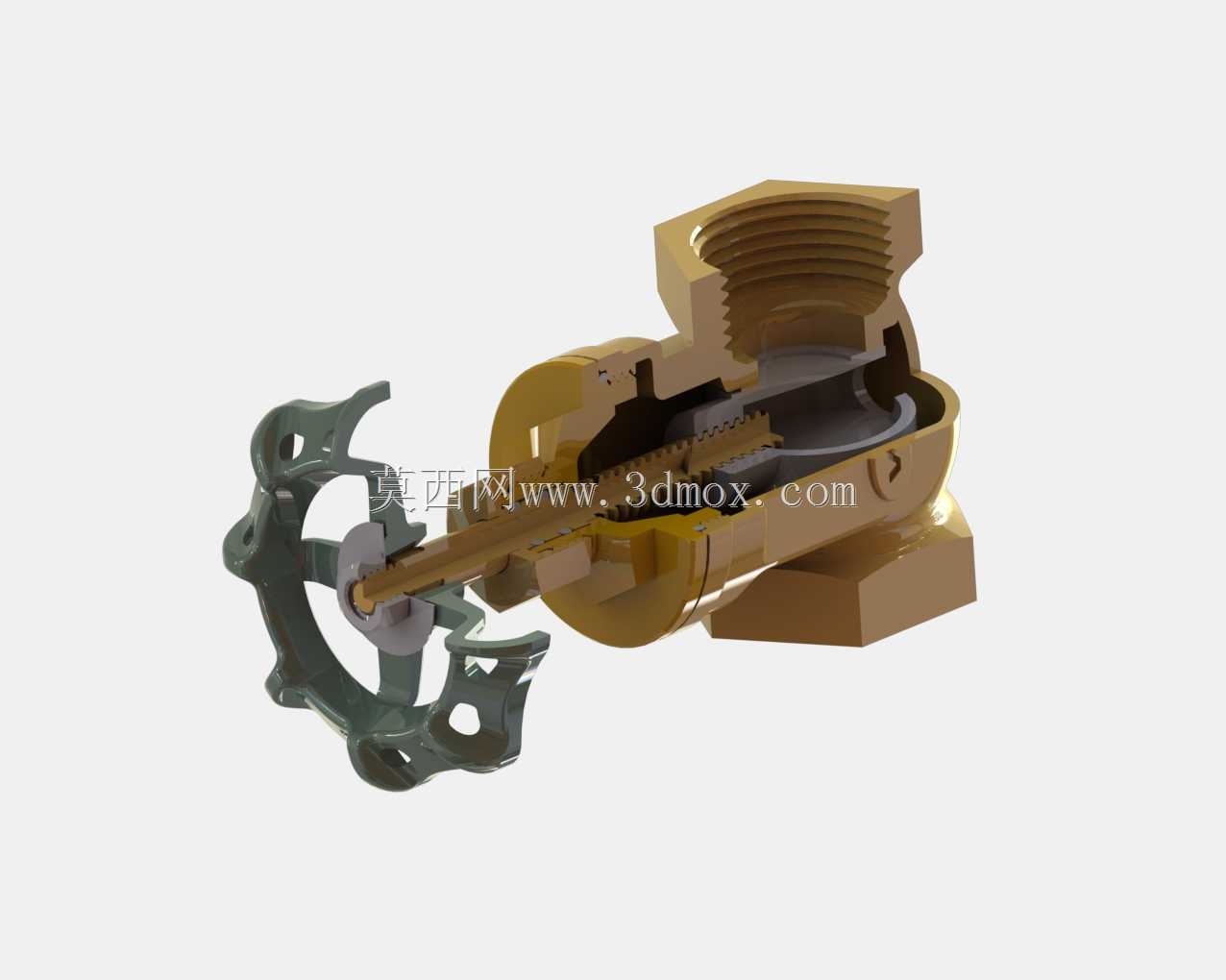

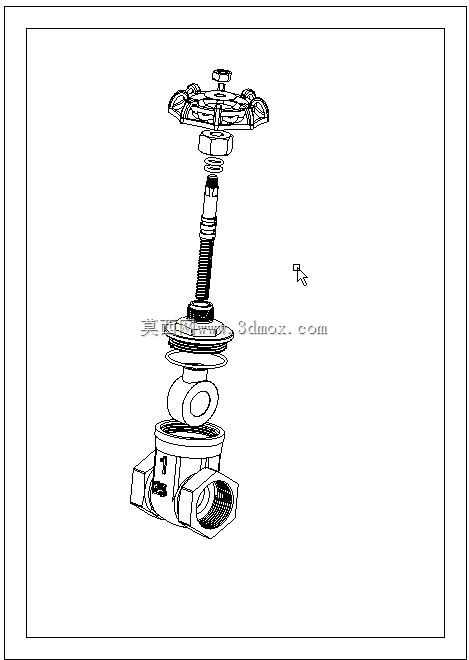

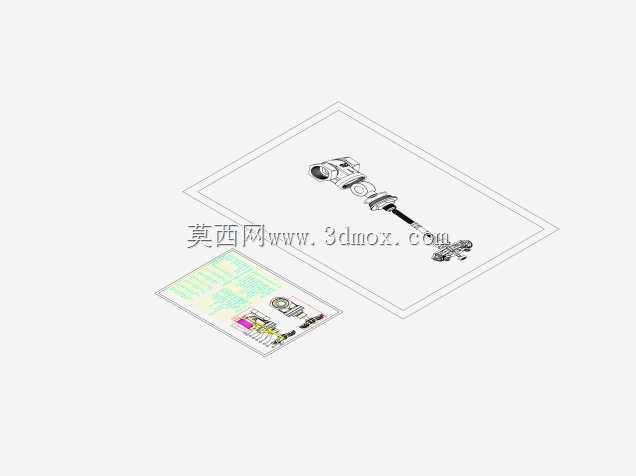

这款一英寸规格的闸阀主要应用于民用给排水管路、小型暖通循环系统、低压工业输水支管等场景，作为管路通断控制的核心部件，承担着截断或导通管路内流体介质的作用，适配公称通径25mm的内螺纹连接管路，可稳定控制常温清水、低压暖通水等无强腐蚀性流体的通断状态。产品采用铜质阀体作为主体承载结构，阀体两端设置标准G1英寸内螺纹接口，安装时可直接与同规格外螺纹管路旋合连接，无需额外焊接或法兰转接，安装边界紧凑，整体轴向长度适配常规家装管路、小型设备配套管路的安装空间，手轮操作端预留足够的操作回转空间，安装后无需额外预留过大的操作间隙，适配狭小管井、设备夹层内的安装需求。从功能特性来看，该闸阀采用升降式闸板密封结构，手轮旋转时通过阀杆带动铜质闸板沿阀体内腔的导向槽垂直升降，实现管路的通断控制，全开状态下闸板完全抬升至阀腔上部，流道通畅无明显节流，流体通过时压力损失极小，适合需要长期保持全开或全关状态的管路场景，避免节流导致的管路压降损耗与阀件冲蚀。密封结构采用软密封与金属密封结合的设计，闸板密封面贴合精度经过结构优化，关闭状态下可实现可靠密封，无渗漏风险；阀杆部位设置填料密封结构，可在长期使用过程中避免流体沿阀杆间隙渗漏，同时预留填料压紧余量，长期使用出现微量渗漏时可通过压紧填料压盖实现密封补偿，延长阀件整体使用寿命。设计过程中充分考虑民用与小型工业场景的使用需求，阀体采用锻铜材质一体成型，流道内壁做光滑过渡处理，减少流体流动时的阻力与紊流产生，降低流道内杂质沉积堵塞的概率；手轮采用镂空式铸铁手轮结构，既保证操作时的扭矩传递强度，又减轻手轮自身重量，操作时握持手感舒适，旋转时受力均匀，无需借助额外工具即可手动实现可靠的启闭操作，日常维护无需专业工具即可完成常规检修。阀体内腔的闸板导向结构做了限位设计，全开与全关位置均设置机械限位，避免操作时过度旋转导致阀杆或闸板损伤，同时阀杆梯形螺纹的螺距经过优化，手轮旋转圈数适配常规操作习惯，从全关到全开仅需旋转对应圈数即可完成，操作便捷高效。
