多通路口塞式分流阀结构设计

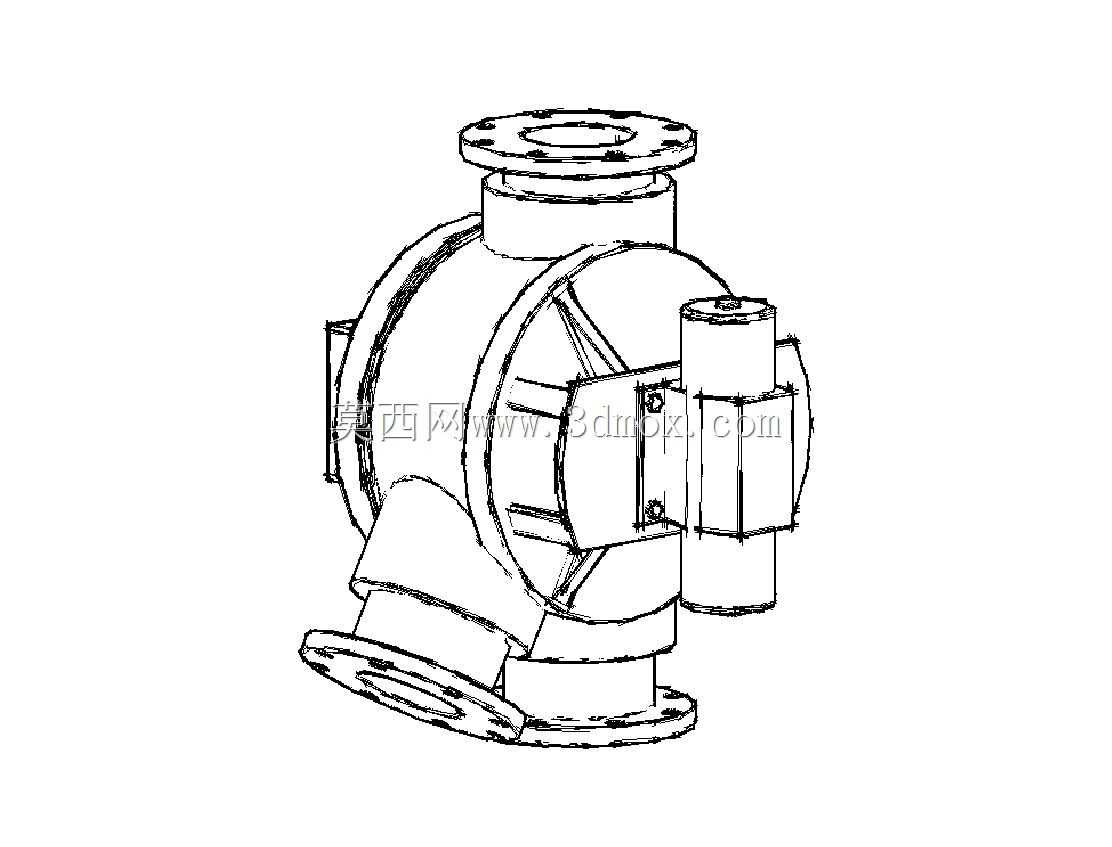

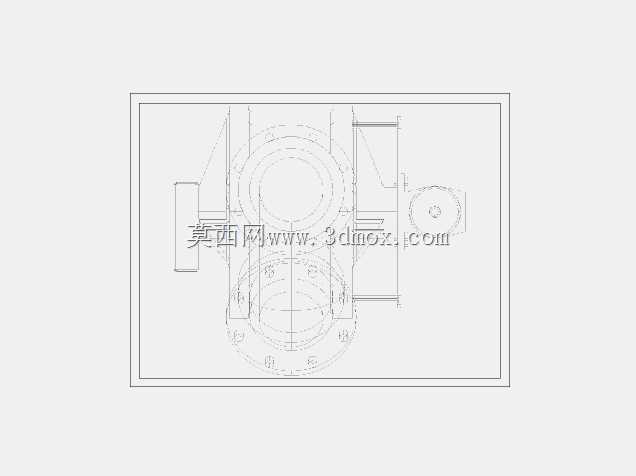

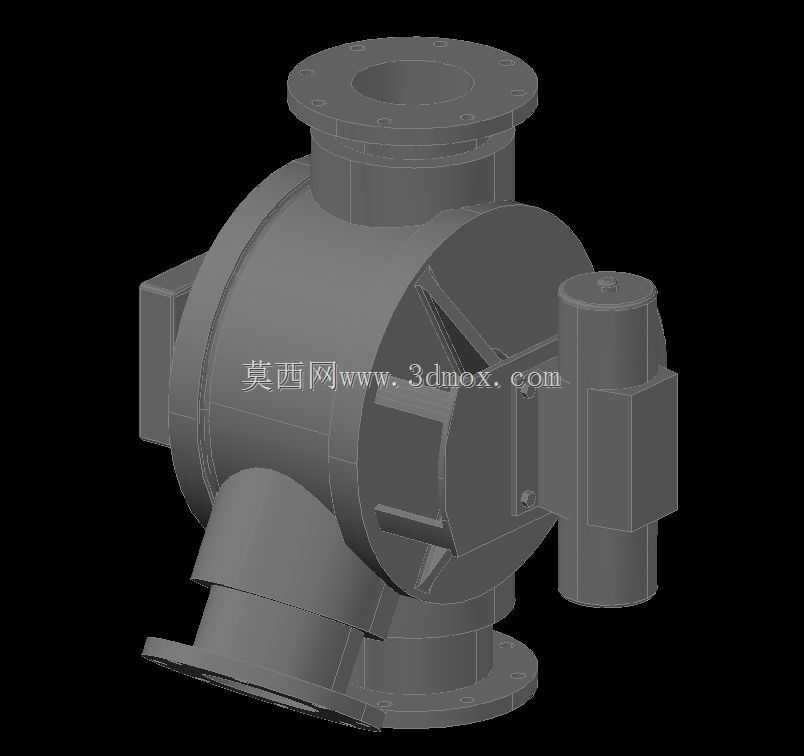

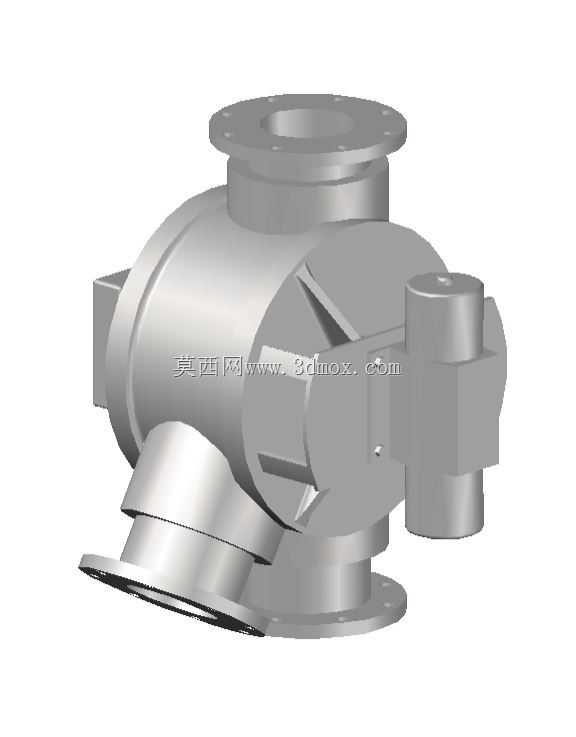

这款塞式分流阀主要应用于多支路流体输送管网系统中，常见于化工物料输送、市政给排水分支、工业循环水调控、粉体气力输送换向等作业场景，核心作用是在不改动主管路铺设布局的前提下，通过阀芯的塞式转动动作，实现单路输入向多路输出的流体流向切换、流量分配与通路截断，替代传统管路中多个单阀组合调控的复杂方案，有效缩减管路安装空间、降低管路泄漏点位、提升流体路径切换的操作效率。从功能特性来看，该分流阀采用塞式阀芯结构，相比传统旋塞阀拥有更大的通流截面，流道阻力更小，适配带有少量固体颗粒的流体、粉体介质输送工况，阀芯与阀腔的密封配合面经过研磨适配，换向操作时扭矩更小，密封性能稳定，可有效避免通路间的介质串流问题。在设计思路上，整体采用对称式腔体布局，三个法兰连接端分别对应不同的流体通路，阀体主体采用板材切割后组焊成型的结构方案，在保证腔体承压强度的前提下，合理控制阀体整体重量，降低生产制造成本；侧面设置的阀芯驱动安装位可适配手动手柄、气动执行器、电动执行器等不同驱动单元，满足手动现场操作、远程自动控制的多样化使用需求；阀体外部设置的加强筋结构沿腔体应力分布方向布置，可抵消介质充压时腔体产生的形变应力，避免长期承压运行出现焊缝开裂、密封面错位等故障。从安装边界来看，三个法兰连接端的端面均采用标准法兰密封面设计，安装时可直接与同公称通径的管路法兰对接，无需额外加工过渡连接件；整体外形采用紧凑式布局，相邻法兰端的间距预留了标准螺栓的安装操作空间，现场安装时无需为螺栓紧固预留额外的侧向操作空位，可适配空间局促的管廊、设备夹层等安装场景；阀体底部的结构重心经过平衡设计，立式、斜向安装时均可保持稳定的支撑状态，无需额外设置承重支架即可完成安装固定，有效降低现场安装的施工成本与后期维护难度。
