外螺纹内孔式管路连接接头结构设计

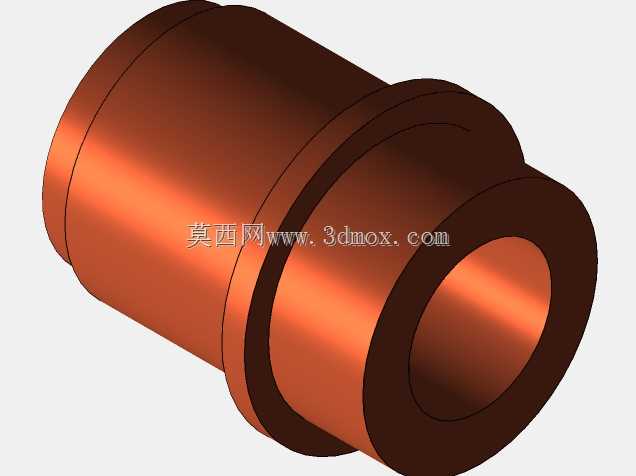

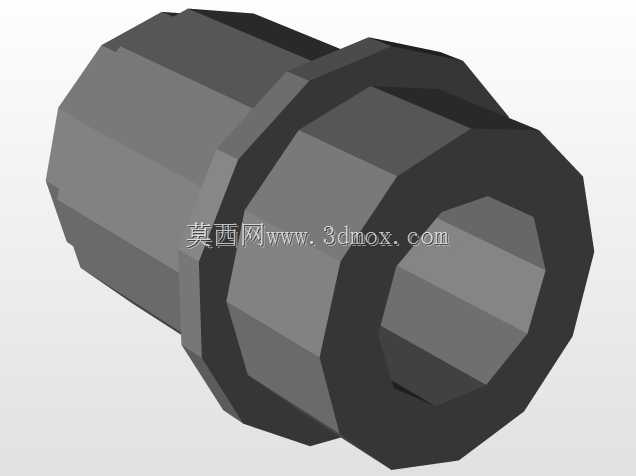

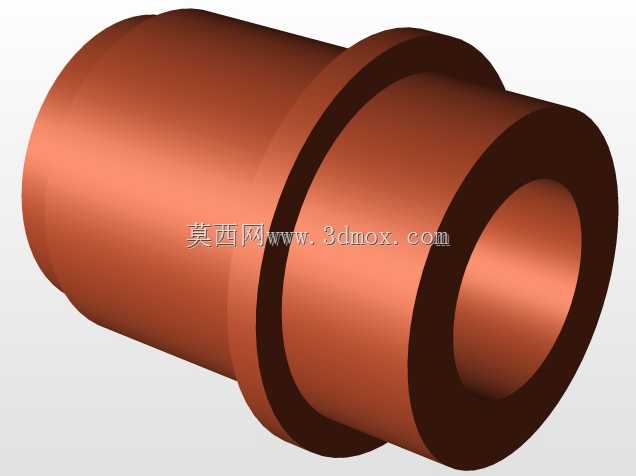

这款外螺纹内孔式连接接头，是流体输送管路系统中极为常用的基础连接件，广泛应用在民用给排水、工业液压油路、低压气动回路、小型化工介质输送等场景中，承担着管路对接、端口转接、密封防漏的核心作用，是管路布设过程中不可或缺的基础配件。从实际使用场景来看，这类接头常被用在硬管与软管的过渡对接、不同管径管路的变径连接、管路与阀体/泵体端口的直接安装位置，依靠外螺纹结构与对应内螺纹端口实现快速旋合装配，无需额外焊接工序，安装便捷且后期拆卸维护难度低，能够有效降低管路布设的施工成本与后期运维难度。在功能特性设计上，这款接头采用一端外螺纹、一端光滑内承口的结构形式，外螺纹段采用标准管螺纹牙型设计，牙距均匀、牙型饱满，旋合过程中能够与配套内螺纹形成足够的啮合长度，保证连接强度的同时，配合生料带或密封垫圈即可实现可靠的静密封效果，避免输送介质出现渗漏问题；接头中部设置有凸起的挡边结构，一方面能够在旋拧安装时提供受力限位，避免螺纹旋入过深导致端口顶触变形，另一方面也可以作为密封垫圈的压紧定位面，保证密封件受压均匀，提升整体密封可靠性。从设计思路来看，这款接头的整体结构完全围绕管路连接的实际需求展开，整体采用轴对称回转体结构，加工工艺性优异，可通过棒料车削一次加工成型，适合批量生产制造；内承口段的内径尺寸与对接管路的外径尺寸采用间隙配合设计，既能够保证管路顺利插入承口内部，又不会因为间隙过大导致介质渗漏或连接松脱，承口内部可根据使用需求选配密封圈或采用粘接、卡压等方式实现与插入管路的固定连接，适配多种不同的管路安装工艺。在外形尺寸与安装边界方面，这款接头的外螺纹段长度经过精准核算，既能够保证与配套端口的螺纹啮合长度满足承压强度要求，又不会因为螺纹过长导致安装后多余螺纹外露，影响管路整体的整洁度；中部挡边的外径尺寸略大于螺纹大径，既能够满足安装时扳手拧动的受力需求，又不会因为外径过大导致相邻管路安装时出现空间干涉；接头整体轴向长度紧凑，安装后不会占用过多的管路布设空间，适合在空间局促的设备内部管路、密集排布的管路组中使用。接头整体采用实体结构设计，壁厚均匀，能够承受对应公称压力下的介质冲击，不会因为壁厚突变导致应力集中，在长期使用过程中不易出现开裂、变形等失效问题，内孔流道采用等径设计，介质流经接头时不会出现通径突变，能够有效降低介质流动阻力，减少管路系统的压力损失，提升流体输送的整体效率。
