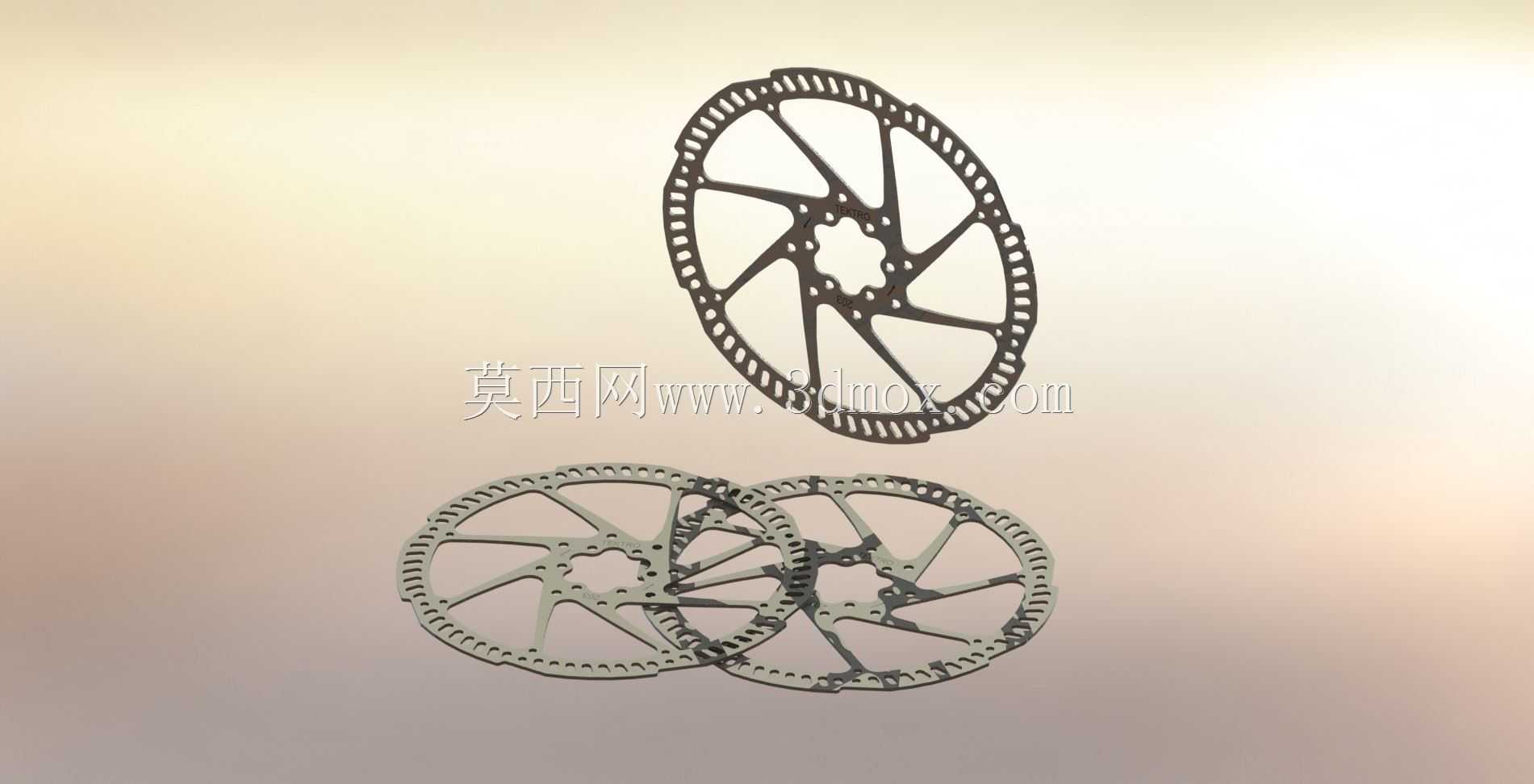

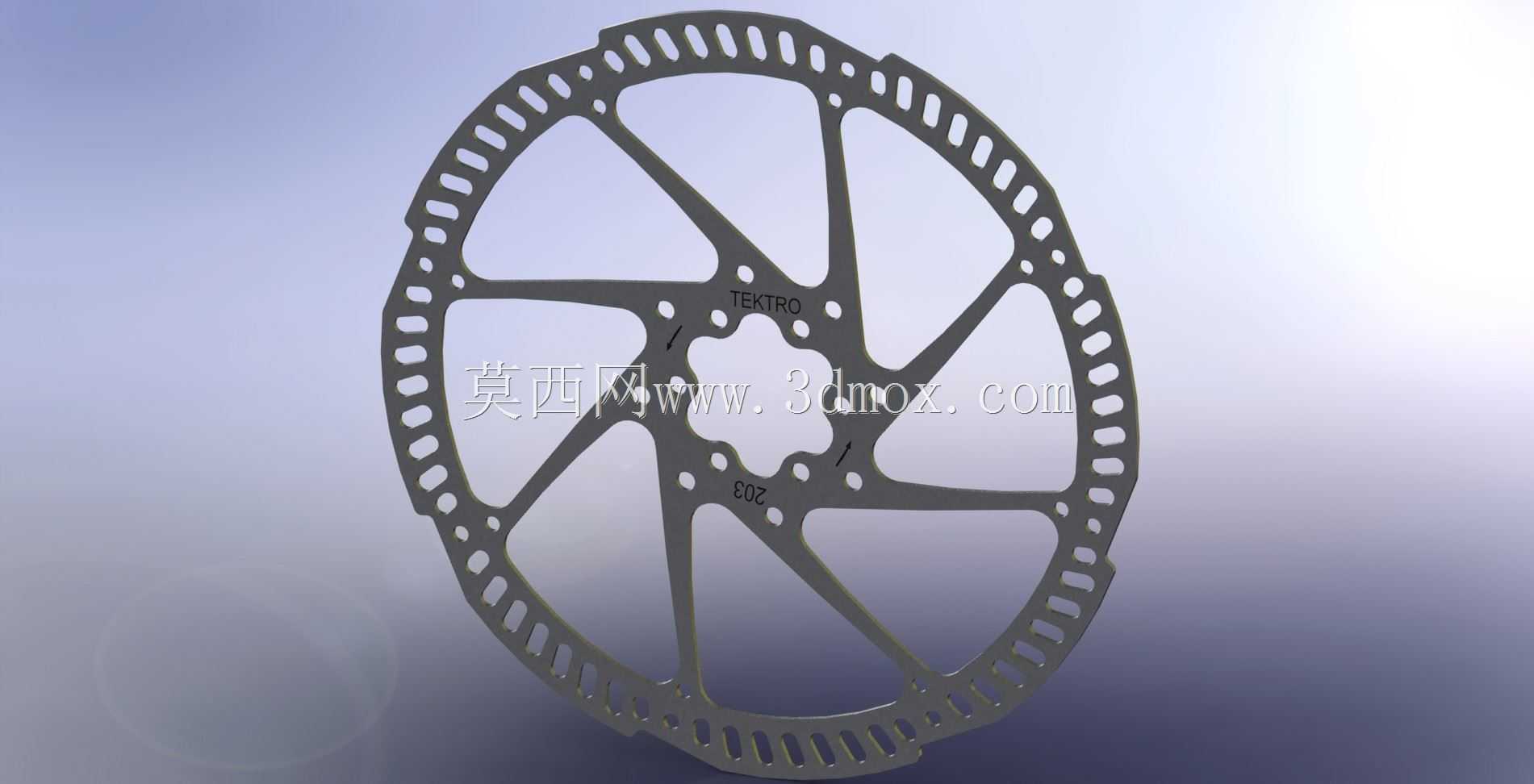

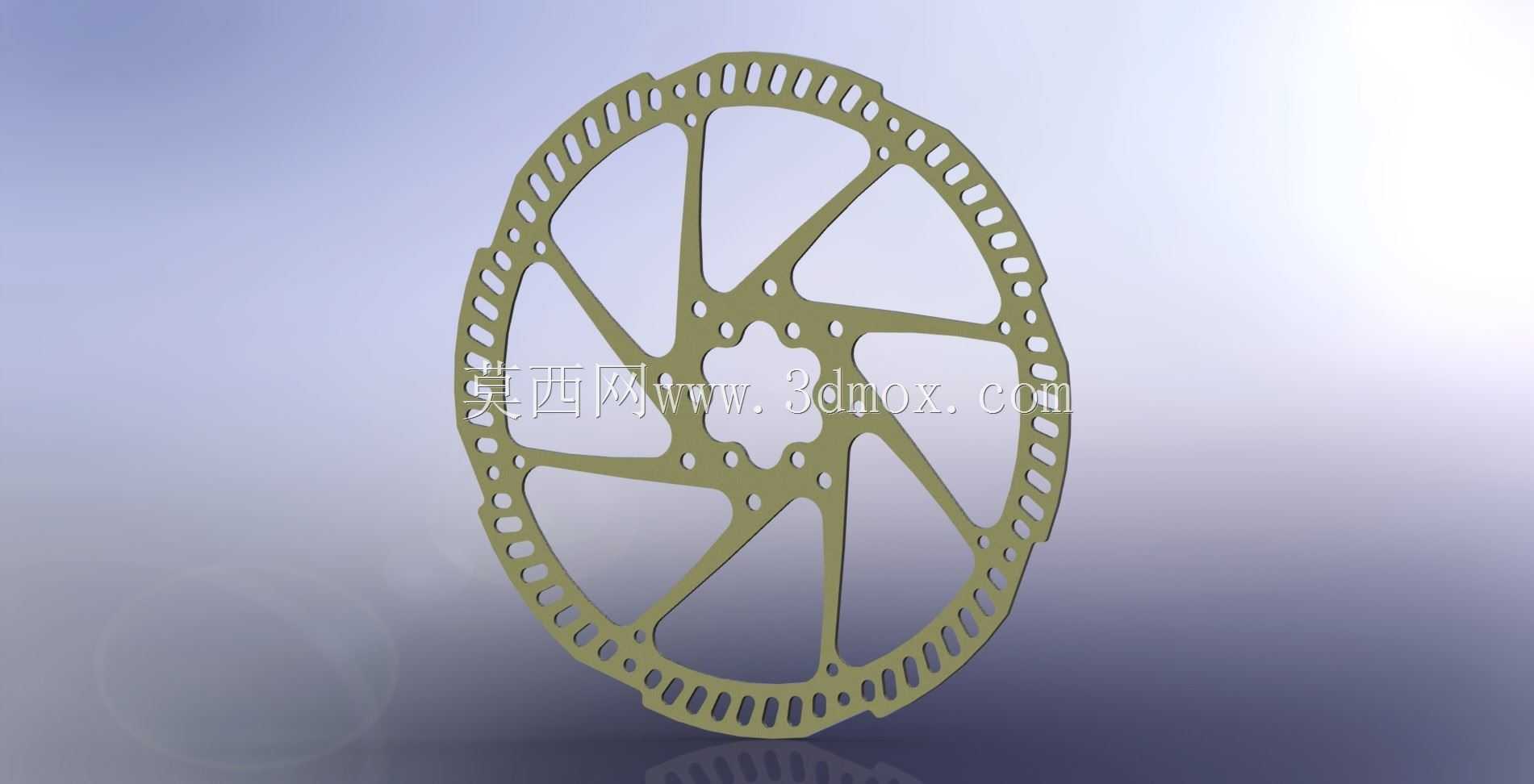

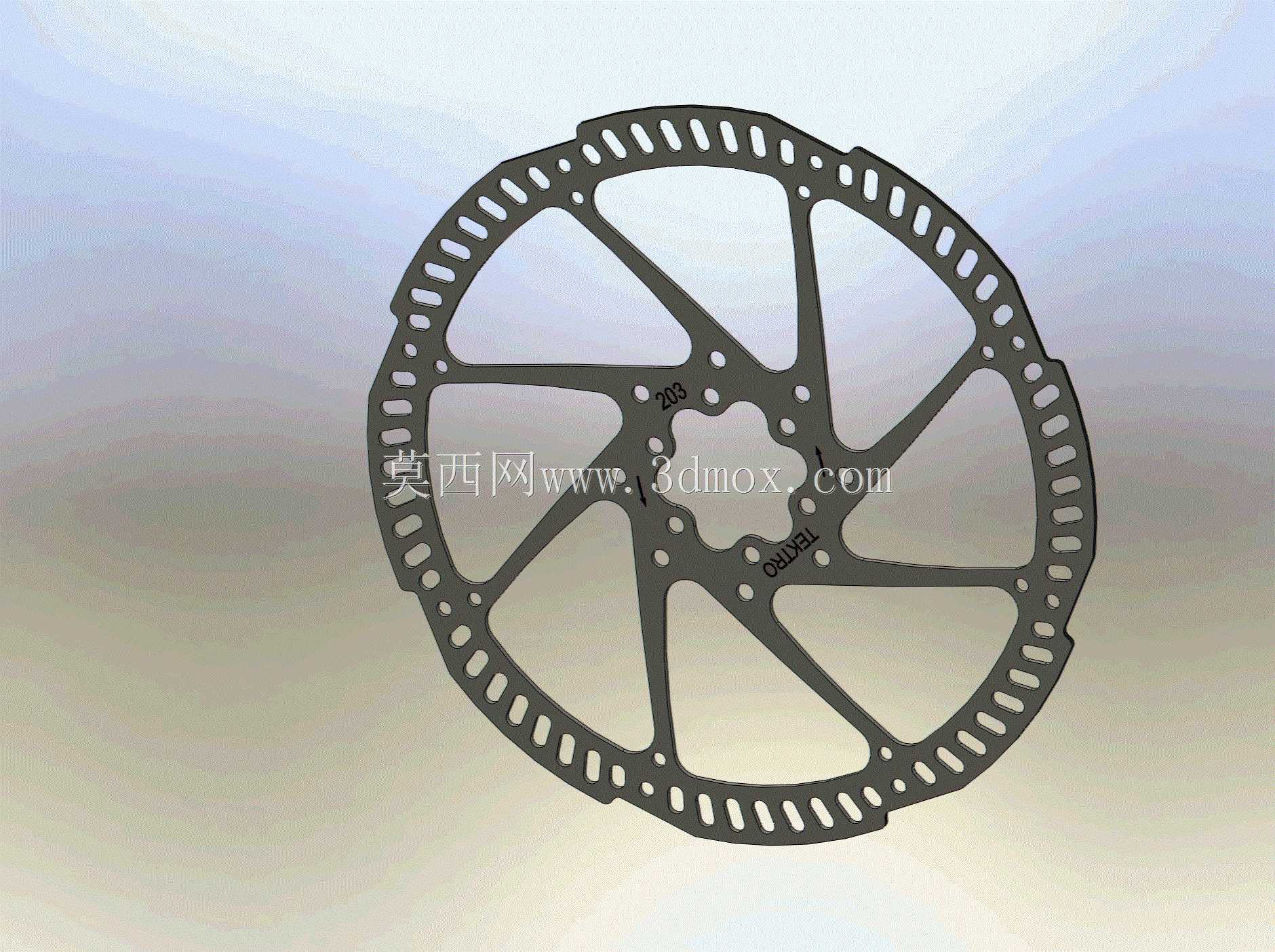

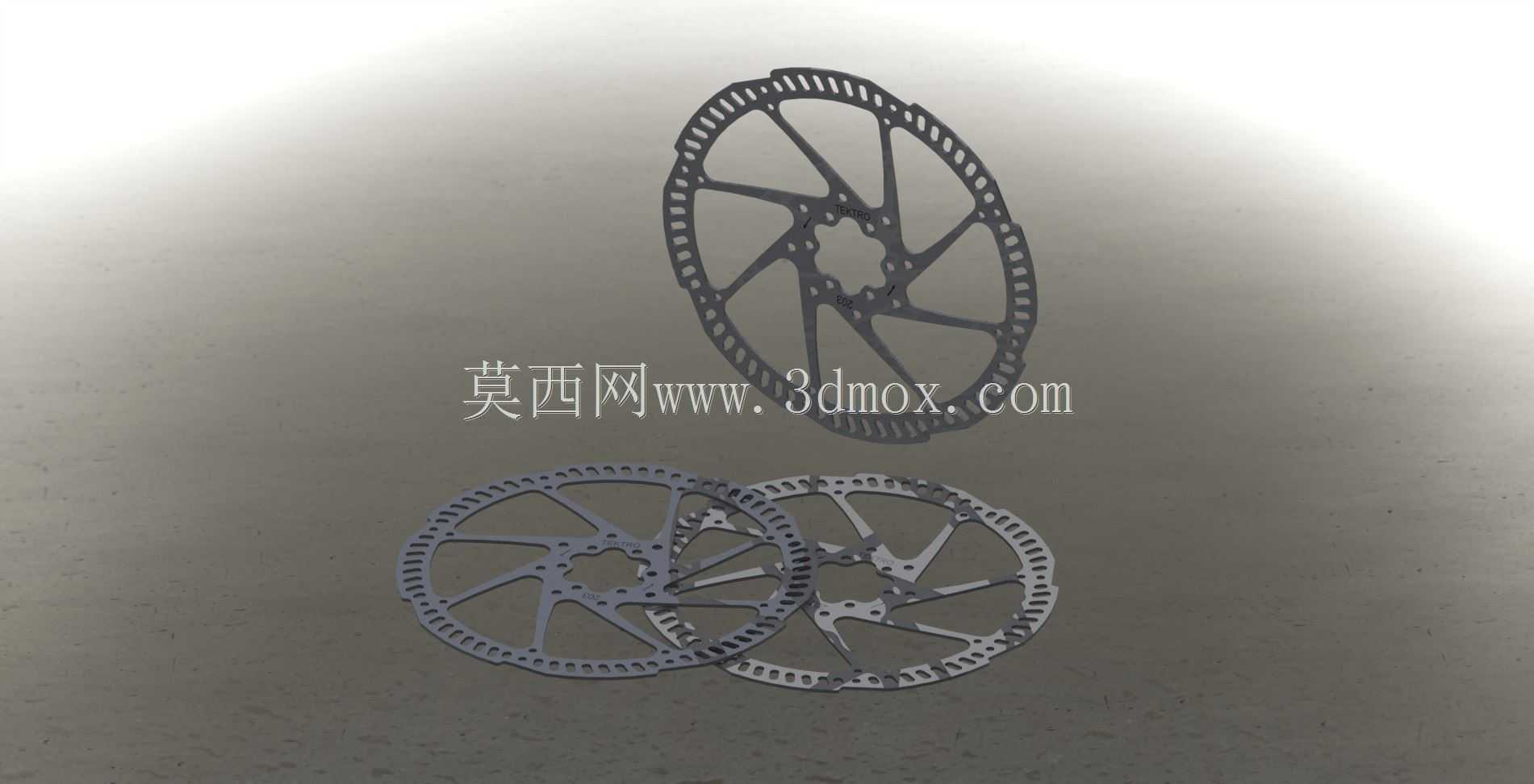

203毫米TEKTRO自行车碟刹制动盘结构

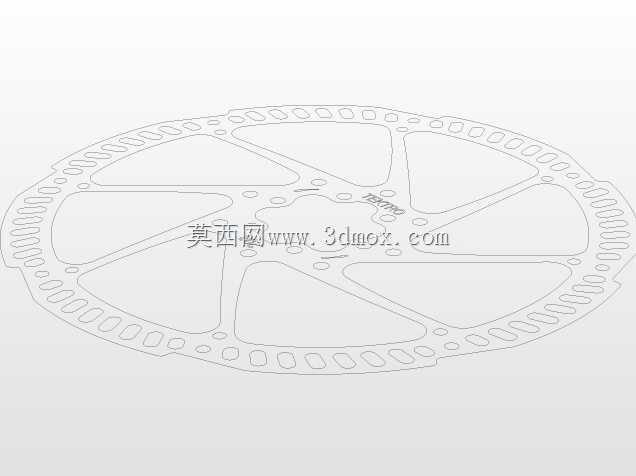

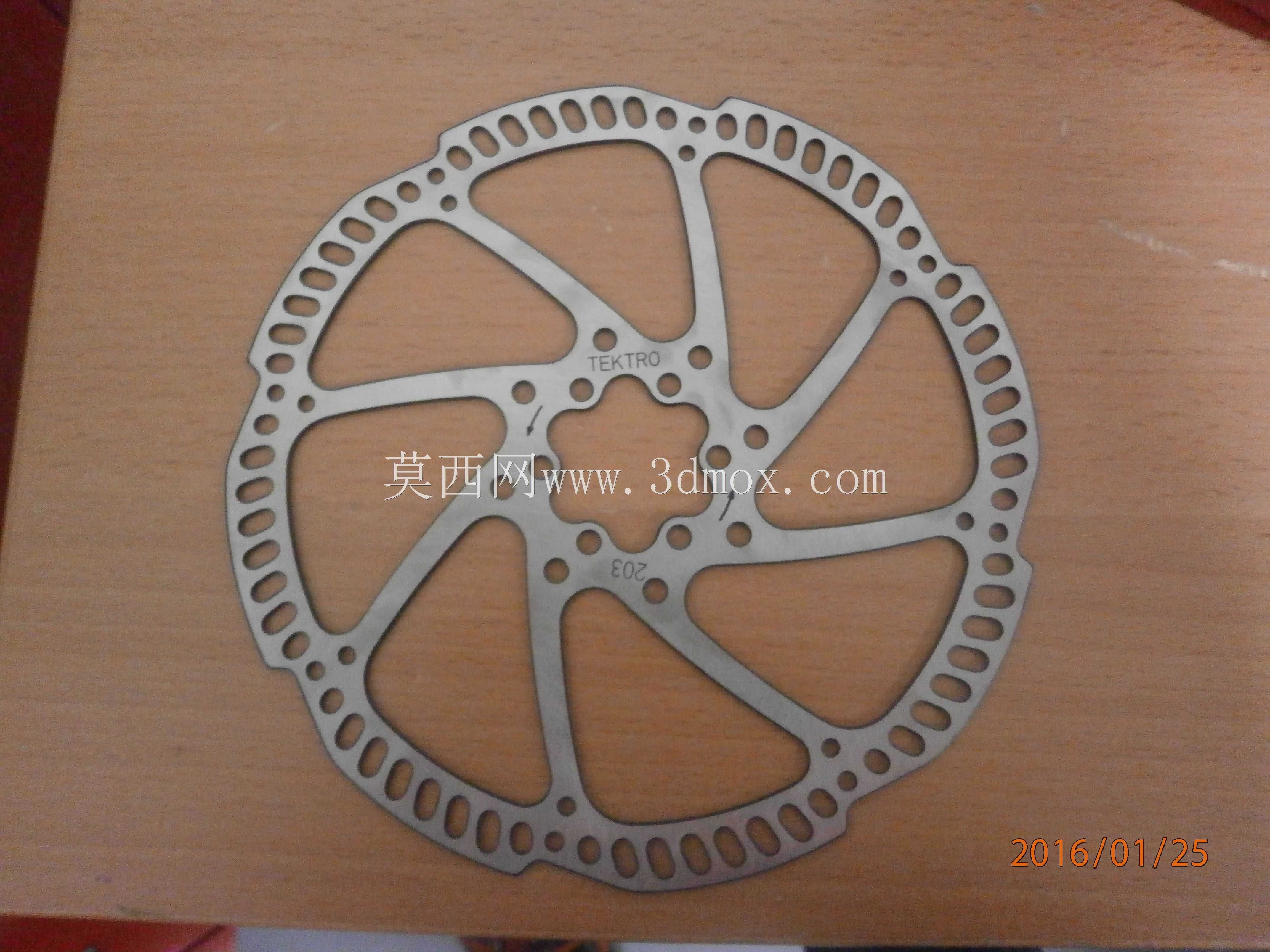

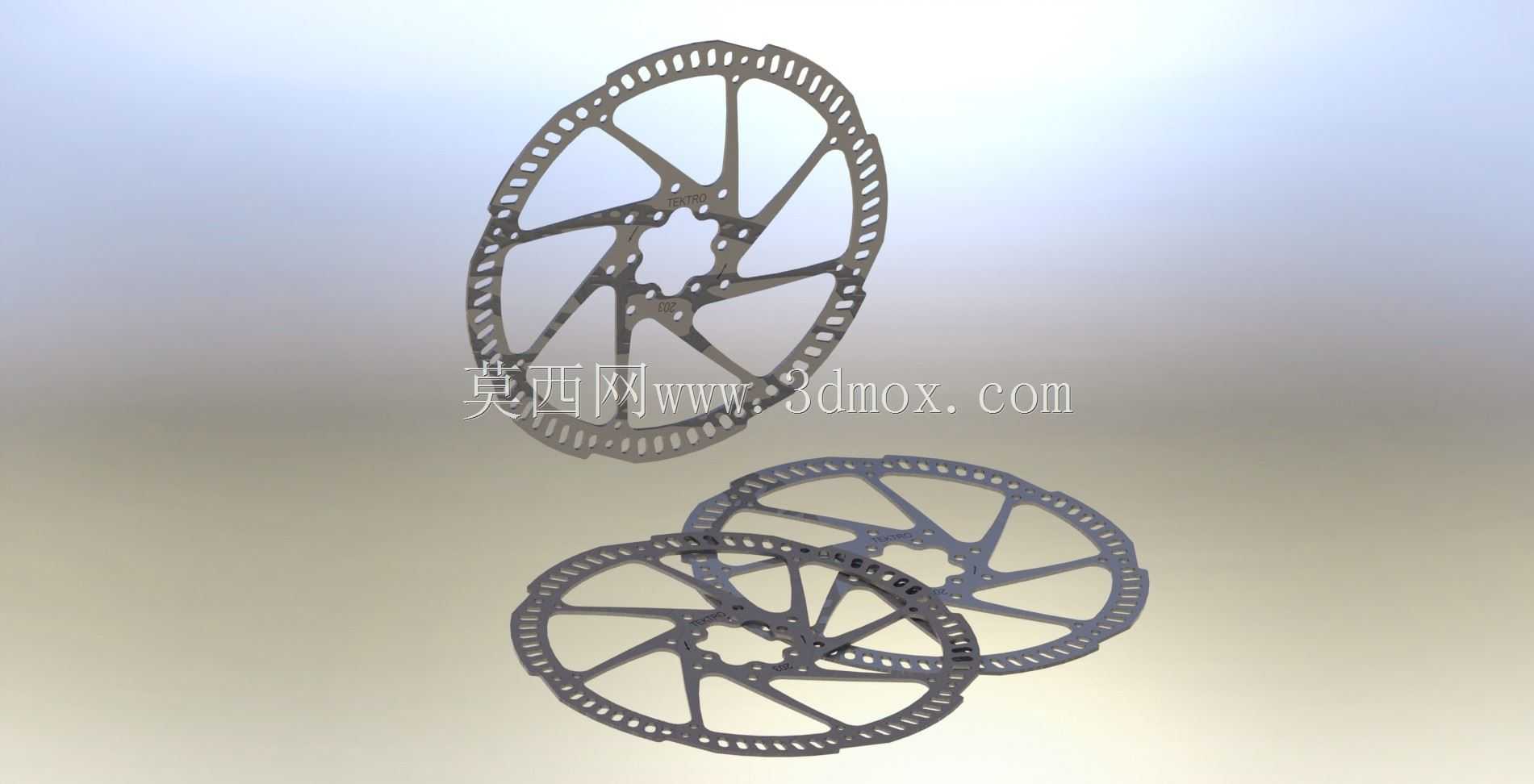

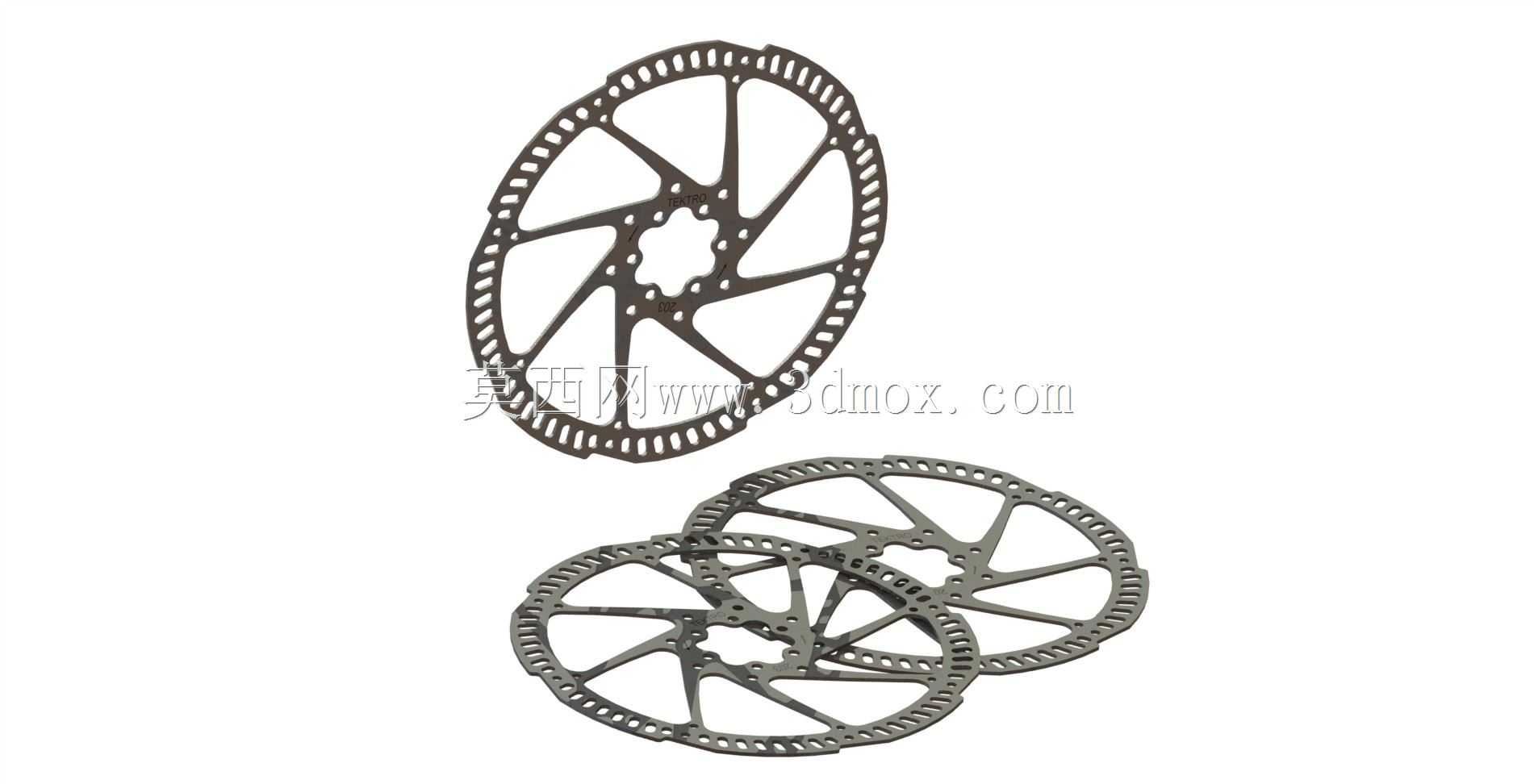

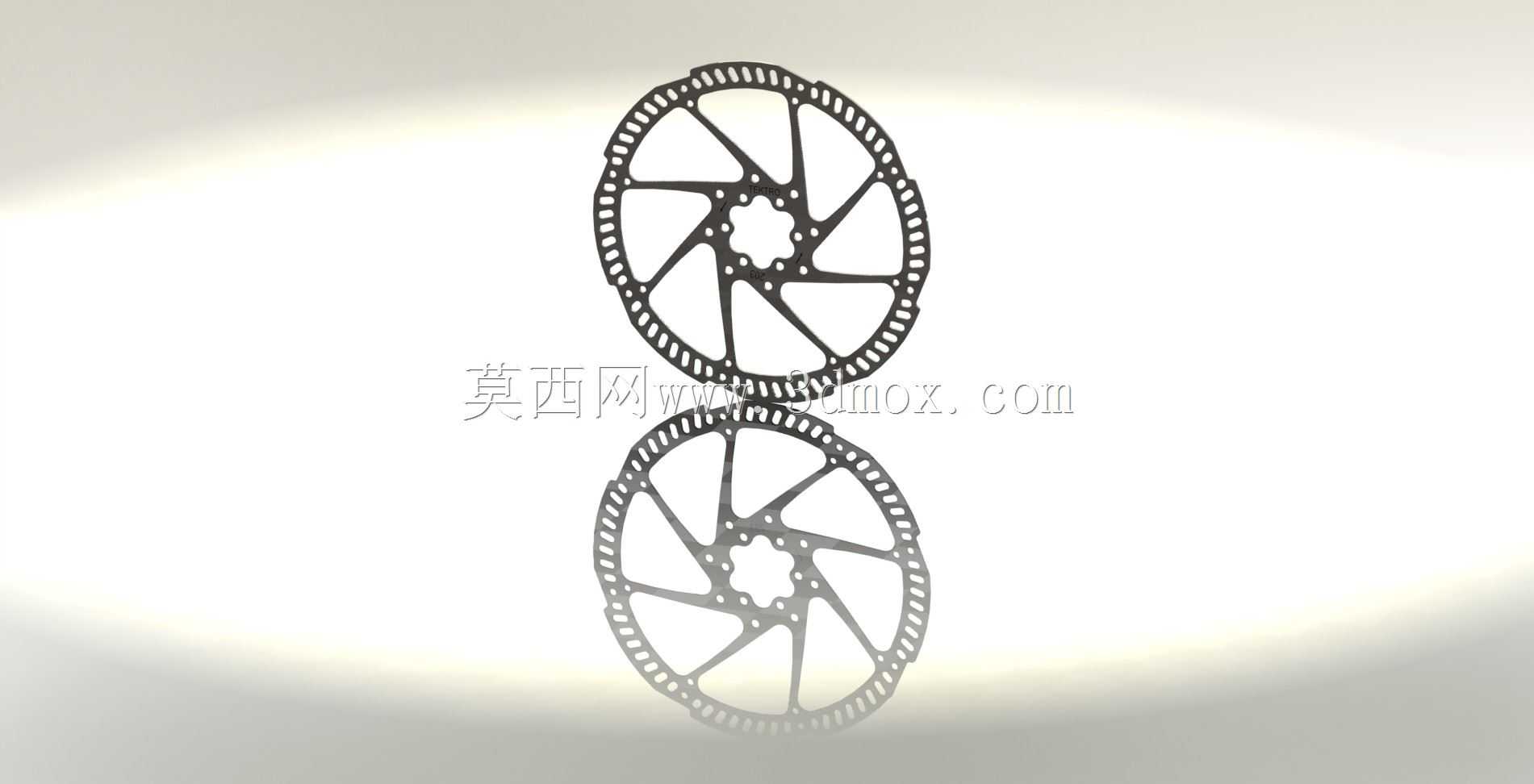

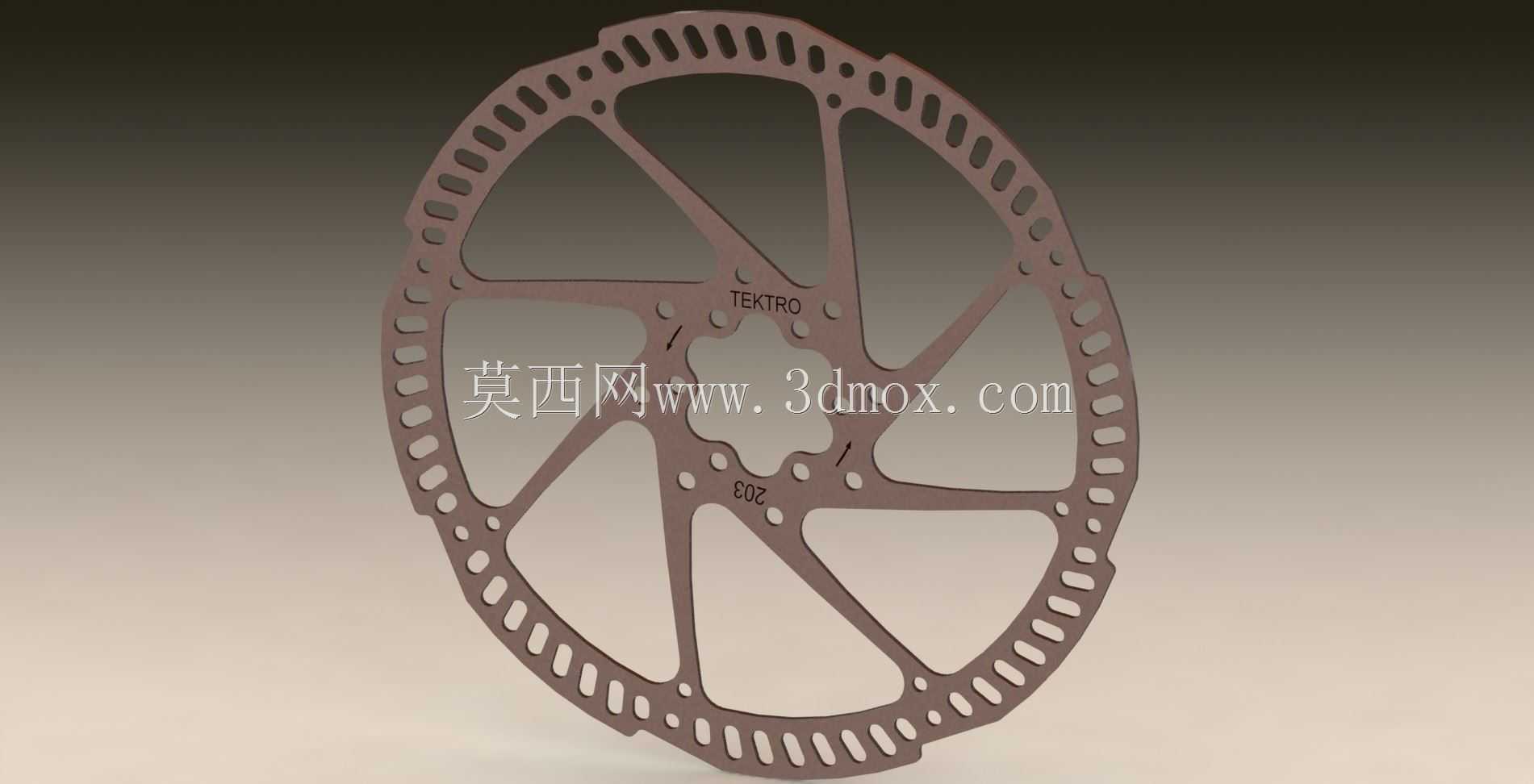

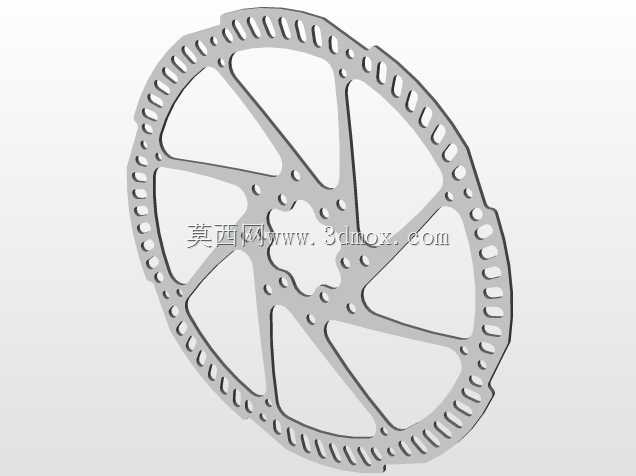

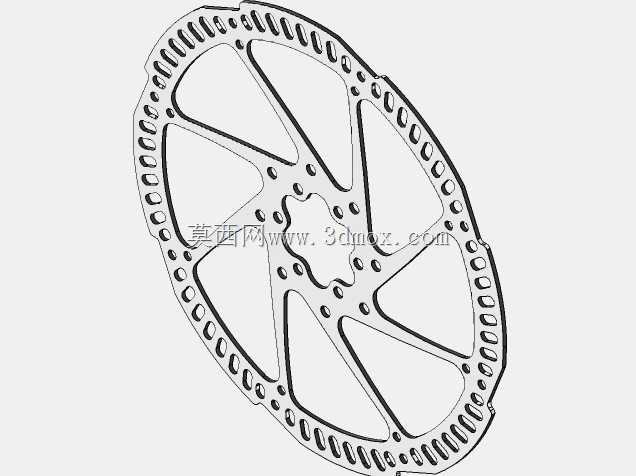

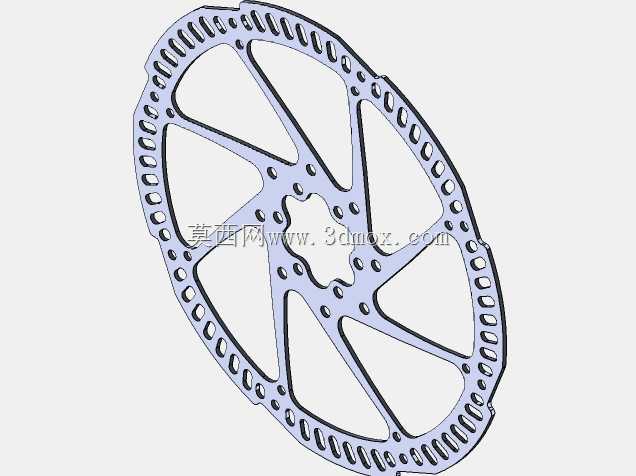

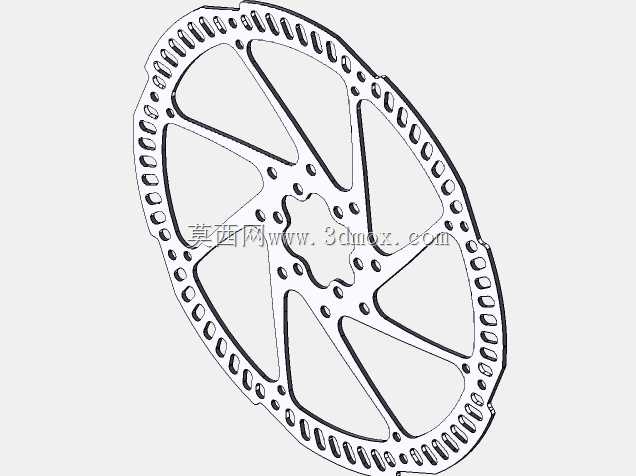

日常做山地车、通勤电助力车制动系统选型时，203毫米规格的碟刹制动盘是重度越野、重载通勤场景下的常用配置，这类大尺寸制动盘相比常规160、180毫米规格，能在相同夹器夹紧力下获得更长的制动力臂，同等制动压力下可输出更大的制动力矩，适配长距离下坡、载重骑行时的持续制动需求，避免长时间制动带来的热衰减问题。从结构设计来看，这款制动盘采用了六钉安装的标准接口，安装孔位的节圆尺寸完全兼容主流山地车、砾石车的花鼓安装座，安装时只需对齐孔位按对角顺序锁紧固定螺丝，即可保证盘面与花鼓法兰的贴合度，避免安装偏摆带来的蹭碟问题。盘面的镂空结构并非单纯做轻量化处理，镂空槽的走向顺着制动时的散热气流方向设计，连续制动时空气可顺着镂空槽快速带走摩擦产生的热量，降低制动片与盘面的工作温度，减少热衰减退化制动效果的概率，同时镂空槽还能在雨天骑行时快速刮除制动片与盘面之间的水膜，缩短湿滑路面的制动响应距离。盘体外缘的散热齿结构进一步增大了与空气的接触面积，持续长下坡制动时能更快将热量散出，避免盘面温度过高出现形变、摩擦系数骤降的问题。盘面的摩擦区域做了等厚的平面度控制，整体平面度公差控制在0.1毫米以内，保证制动时夹器来令片与盘面可以完全贴合，不会出现局部摩擦导致的制动抖动、异响问题。中心花键区域的结构做了应力分散处理，在制动瞬间的大扭矩传递过程中，应力会顺着辐条结构均匀分散到整个盘体，避免安装孔位附近出现应力集中导致的盘体开裂问题。这类大尺寸制动盘通常需要搭配对应的碟刹夹器转换座使用，安装时需要确认夹器安装座的规格匹配203毫米盘片的安装偏移量，保证来令片的摩擦区域完全覆盖盘片的摩擦带，避免出现偏磨、制动行程过长的问题。从建模角度来看，这类盘片的建模需要重点控制安装孔位的位置度、盘面的平面度、外缘散热齿的轮廓度，同时还原镂空结构的圆角过渡，避免模型出现尖锐棱角导致后续工程分析时的应力集中误判，建模时可先绘制中心安装基准，再阵列安装孔位，之后绘制辐条与镂空轮廓，最后阵列外缘散热齿，完成整体结构后做等厚处理即可还原真实盘片的结构特征。
