电缆外部防护后在线冷却冷冻浴装置

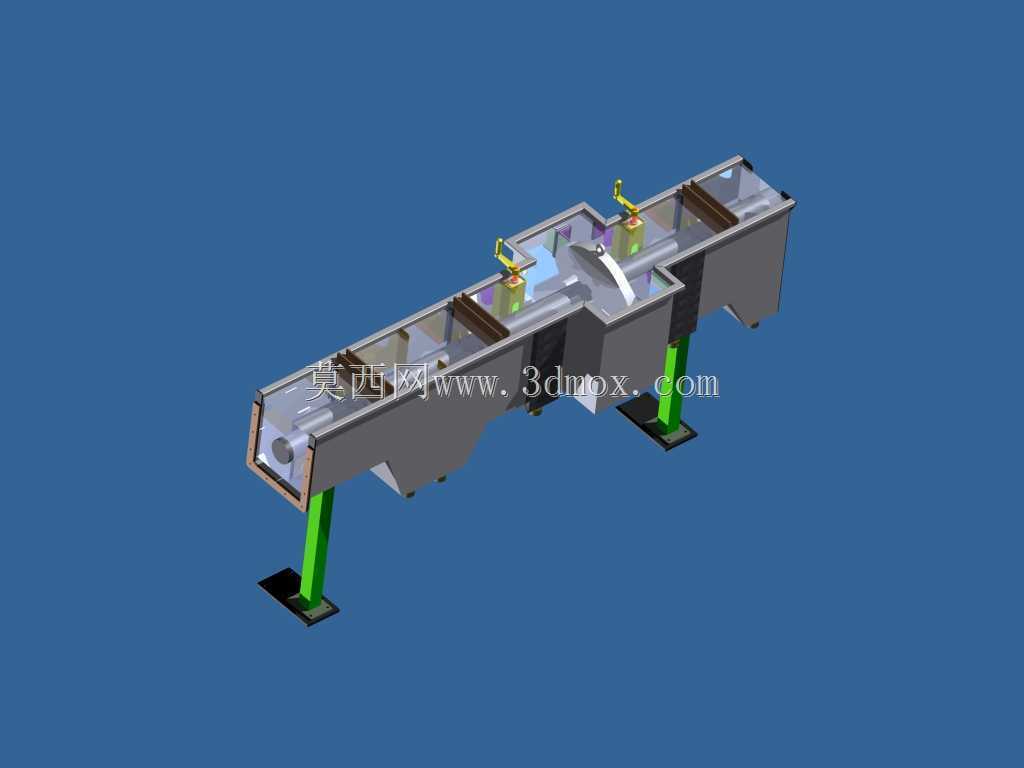

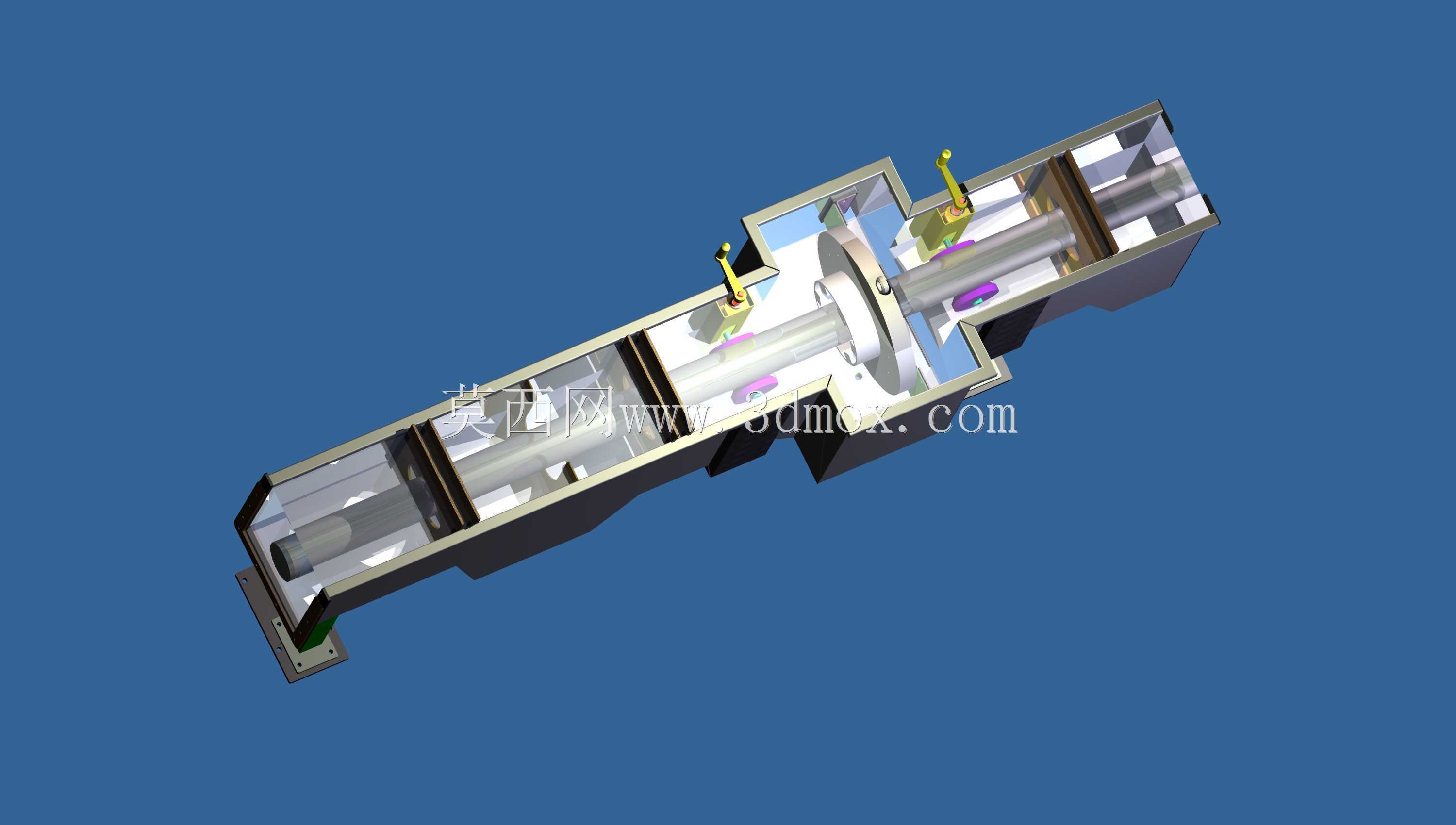

　　该装置主要应用于线缆挤出生产工序的后段冷却环节，针对完成外护套挤塑、加装外部防护层后的电缆进行快速定形冷却，解决线缆生产过程中护套层冷却不均、内应力残留导致的护套开裂、尺寸超差等实际生产问题。在常规线缆生产线布局中，该设备通常布置在挤出机头与牵引收卷机构之间，承接刚完成防护层包覆的高温线缆，通过低温冷媒介质的恒温浸泡，让线缆外护层在短时间内完成温度降至材料玻璃化转变温度以下，避免后续牵引过程中护层被拉伸变形。从结构设计来看，整体采用长条形通槽布局，槽体分段设置独立的冷媒循环腔室，可根据不同线缆规格、不同护层材料的冷却需求，分段调整各腔室的介质温度，避免线缆骤然接触过低温度产生护层脆化问题。槽体顶部设置多组导向压轮机构，

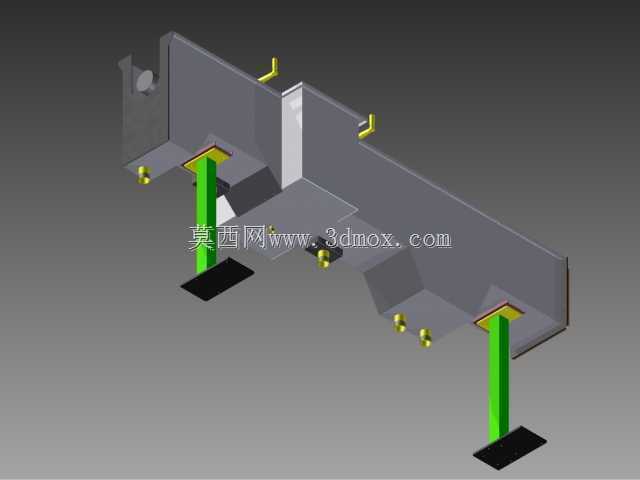

　　压轮采用耐低温非金属材质制作，既可以将线缆完全压入冷媒液面以下，保证整周护层都能均匀接触冷却介质，又不会刮伤尚未完全固化的外护层表面。槽体两端设置线缆进出导向口，口部安装柔性密封挡片，既可以减少槽内冷量外泄，又能适配不同外径规格的线缆通过，避免冷媒大量带出槽外造成介质损耗与现场环境污染。支撑结构采用独立可调式支腿设计，支腿底部配置方形减震安装脚垫，可根据生产线的实际高度调整支腿伸缩量，保证槽体整体水平度，避免槽内冷媒出现单侧液位偏差导致线缆局部冷却不足的问题。支腿与槽体主体之间采用螺栓连接结构，方便后期拆解运输与现场安装调整，支腿选用型钢焊接成型，表面做防腐喷塑处理，可适应生产车间潮湿、存在少量腐蚀性介质的使用环境。

　　冷媒供给组件集成安装在槽体侧部的预留安装位，每组腔室对应独立的介质循环接口，可外接制冷机组实现冷媒的恒温循环，保证槽内各段介质温度稳定在工艺要求范围内，温度波动控制在±1℃以内，满足高精度线缆生产的工艺要求。槽体内部设置介质导流结构，可让冷媒在槽内形成定向缓慢流动，及时带走线缆表面传递的热量，避免槽内出现局部温度过高的区域，保证整段线缆冷却速率一致。设计过程中充分考虑了设备的维护便利性，槽体顶部的压轮机构采用快拆式安装结构，无需专用工具即可快速拆卸压轮，方便定期清理槽内积存的护层碎屑、杂质，槽体底部设置排污排空接口，设备停机维护时可快速排空槽内冷媒，完成槽体内部清洁作业。安装边界方面，设备整体沿生产线走向布置，

　　长度方向需预留与挤出机头、牵引机构的衔接空间，两侧需预留不小于600mm的操作维护空间，方便操作人员调整压轮位置、观察槽内液位与线缆运行状态，支腿安装基础需做平整硬化处理，保证设备运行过程中无明显晃动，避免线缆运行出现跑偏问题。针对不同生产场景，该装置可适配电力电缆、通信电缆、特种护套线缆等多种产品的冷却工序，通过调整槽内有效冷却长度、介质温度、压轮间距，即可覆盖外径从几毫米到几十毫米的不同规格线缆生产需求，无需对设备主体结构做大幅改动，具备较强的工艺适配性。槽体主体采用不锈钢材质焊接成型，焊缝处做抛光钝化处理，避免长期接触低温冷媒出现锈蚀问题，延长设备整体使用寿命，槽体外部设置保温层，减少冷量向周围环境散失，降低制冷机组的运行能耗。
