方形迷宫式标识浮雕铣削加工件

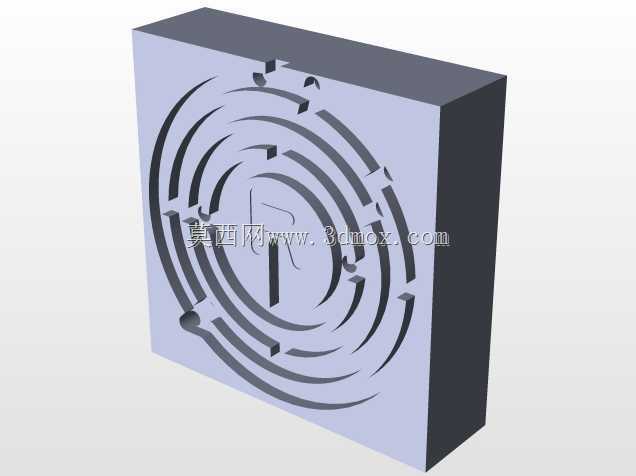

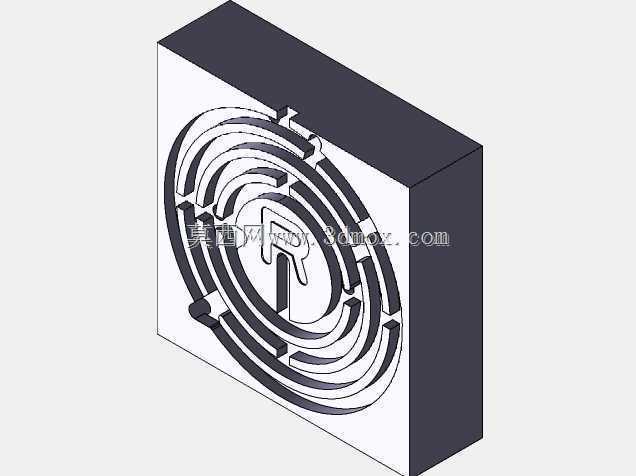

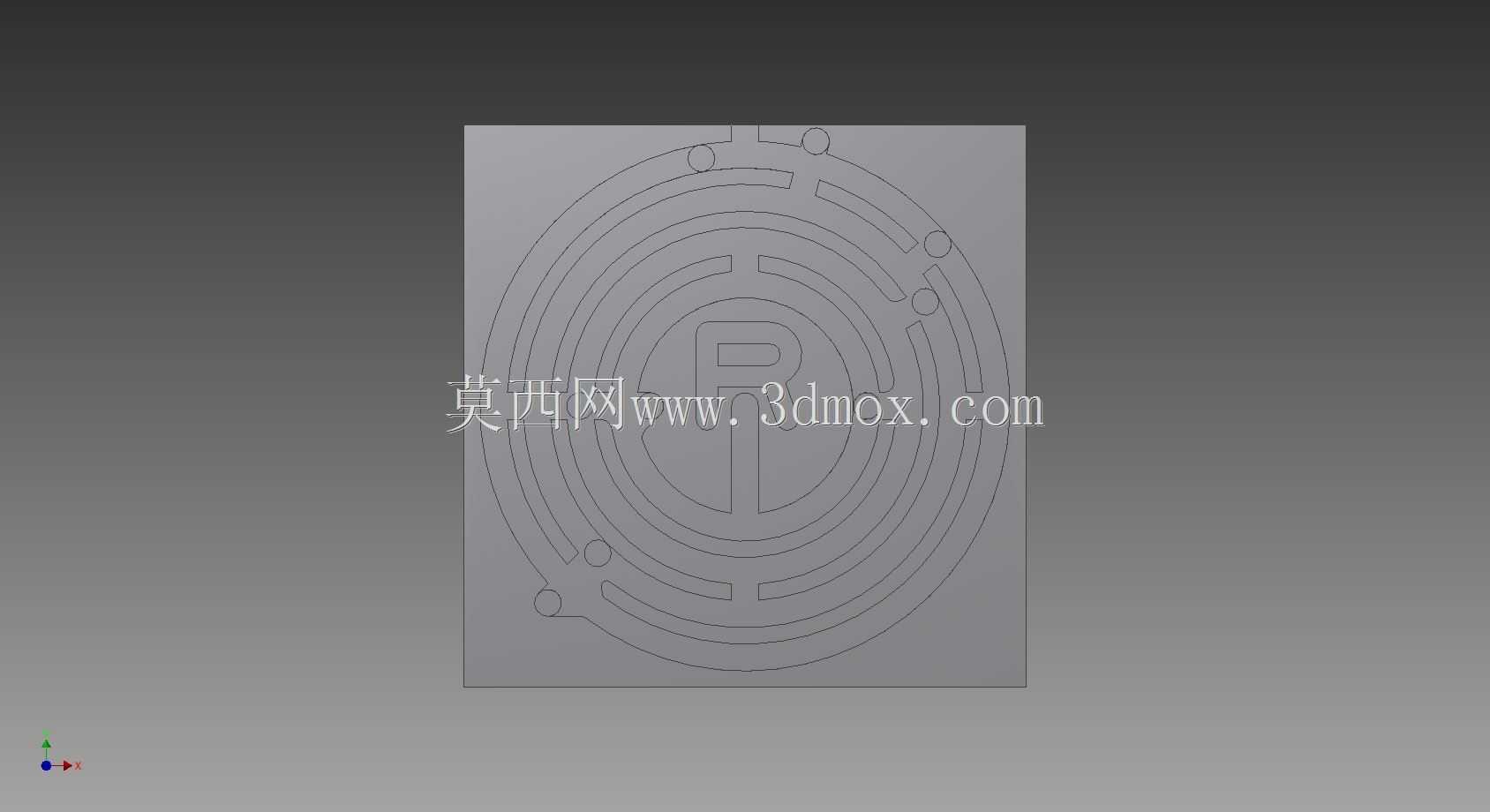

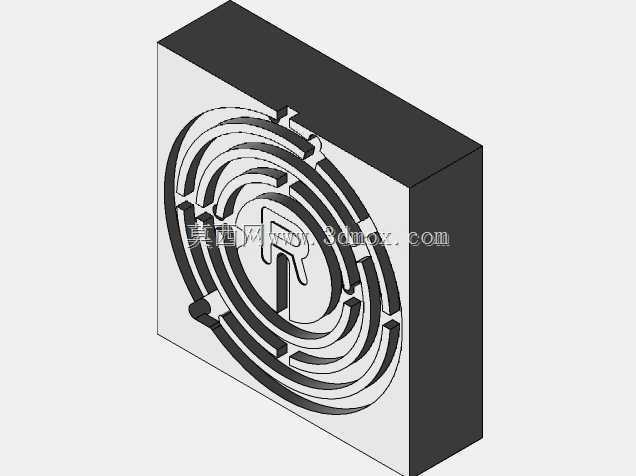

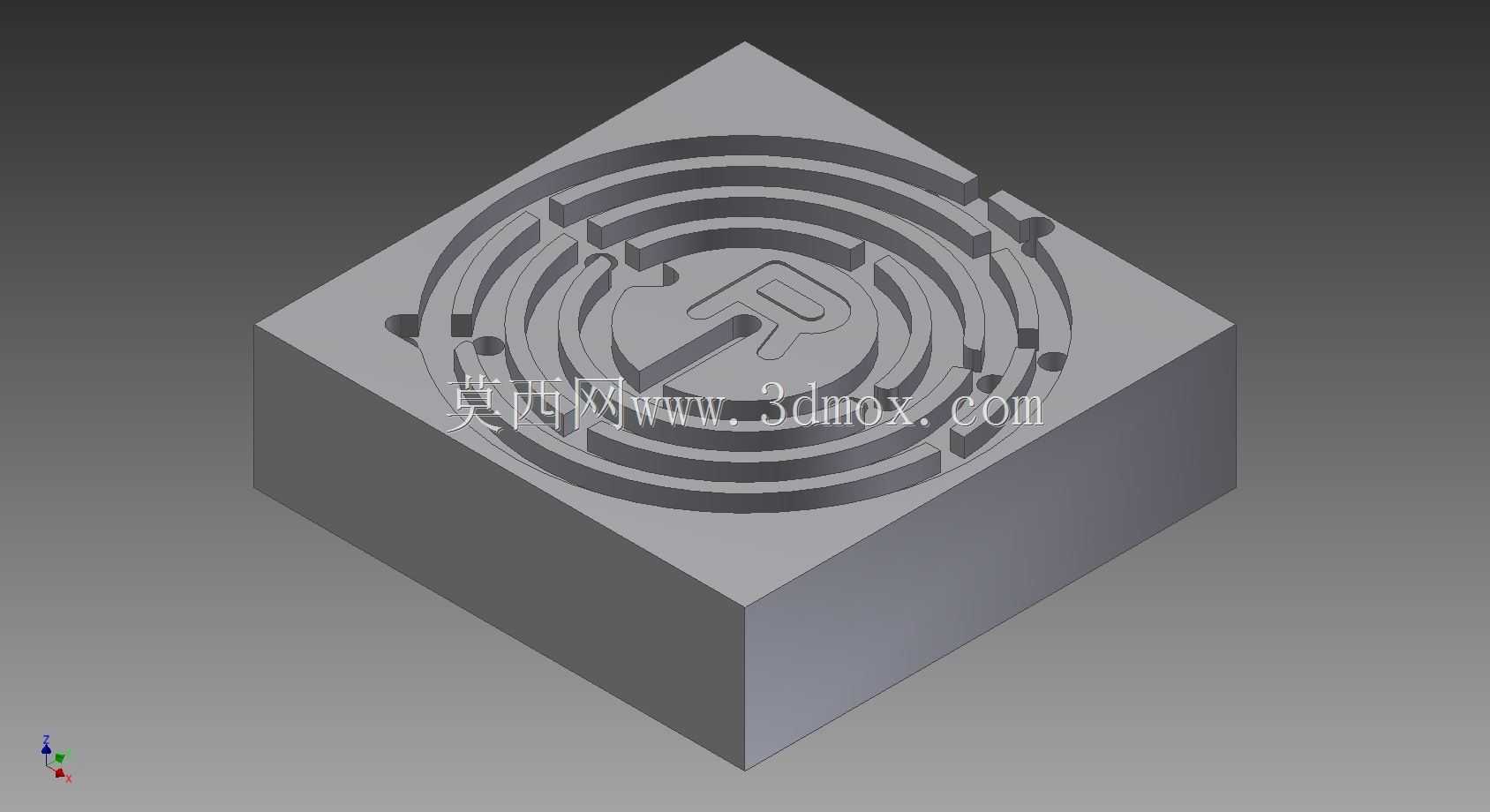

　　该工件为数控铣削加工实训类典型实操件，整体采用正方块状金属坯料作为加工基体，所有结构均通过三轴数控铣床分层铣削完成，可直接用于数控加工教学中的工序编排、走刀路径验证、切削参数调试场景，也可作为工艺展示件直观呈现铣削加工的成型效果。工件上表面为核心加工区域，采用同心环形迷宫槽道布局，槽道等宽等深，环形路径上设置多处断点形成连通的迷宫通路，槽道中心区域凸起加工有立体标识字符，字符凸起高度与迷宫槽道的深度保持一致，整体加工面无倒扣结构，无需多轴联动即可完成全部成型工序。从设计逻辑来看，该工件的结构排布充分考虑了铣削加工的工艺特性：环形槽道的曲率半径统一，可有效避免铣刀进刀时的负载突变，减少打刀风险；中心标识的凸起结构边缘设置了微小倒角，

　　既可以去除加工毛刺，也能避免凸起棱边在搬运过程中发生磕碰缺损；工件的六个外表面均为光整平面，可直接作为装夹基准面，采用平口钳装夹时无需额外制作专用工装，适配常规机加工车间的通用装夹条件。在实际应用层面，这类工件除了作为数控实训的考核件之外，也可作为文创类金属摆件的加工原型，通过调整槽道宽度、深度以及中心标识的造型，可快速衍生出不同主题的金属浮雕产品；加工过程中可通过该工件验证不同直径立铣刀的精加工效果，槽道侧壁的表面粗糙度、槽底平面度均可作为铣削参数合理性的判断依据，帮助工艺人员快速匹配对应材料的最优切削转速、进给量以及下刀深度。从安装与适配边界来看，工件为实心方块结构，底面为完整平面，可直接放置于机床工作台、检验平台上，

　　无需额外的定位结构即可保持稳定；工件的整体外形尺寸适配常规平口钳的最大夹持行程，装夹时钳口夹持工件侧面的非加工区域，不会对已加工的上表面造成夹伤；所有加工结构的深度均控制在坯料厚度的三分之一以内，保证加工后工件整体刚性充足，不会因材料去除量过大导致工件变形。槽道的宽度尺寸匹配常用直径立铣刀的规格，加工时无需进行多余的清根工序，采用对应直径的铣刀即可一次走刀完成槽道成型，有效减少加工工序时长，提升加工效率。中心标识的凸起结构与周围环形槽道的衔接处平滑过渡，无尖锐内角，加工时铣刀可顺畅走刀，不会因内角过小导致刀具磨损加剧。这类结构的设计也充分考虑了后续的表面处理需求，加工完成后可直接进行喷砂、阳极氧化或者抛光处理，

　　所有加工面均为开放结构，处理时不会出现积液、藏屑的问题，表面处理后的效果均匀一致。在实训教学场景中，学员可通过该工件完整掌握数控铣削的全流程操作：从坯料找正、坐标系设定，到粗加工走刀、精加工余量预留，再到最终的尺寸检验、毛刺去除，整个加工流程覆盖了数控铣削操作的核心技能点，相比简单的平面铣削、轮廓铣削实训件，迷宫加标识的组合结构更能考验学员的工艺编排能力，比如如何规划走刀路径减少抬刀次数，如何设置粗精加工的切削参数保证加工效率与表面质量的平衡，如何通过刀具补偿保证槽道宽度与标识尺寸的加工精度。
