工业厂房公用工程管线架空敷设管桥支架

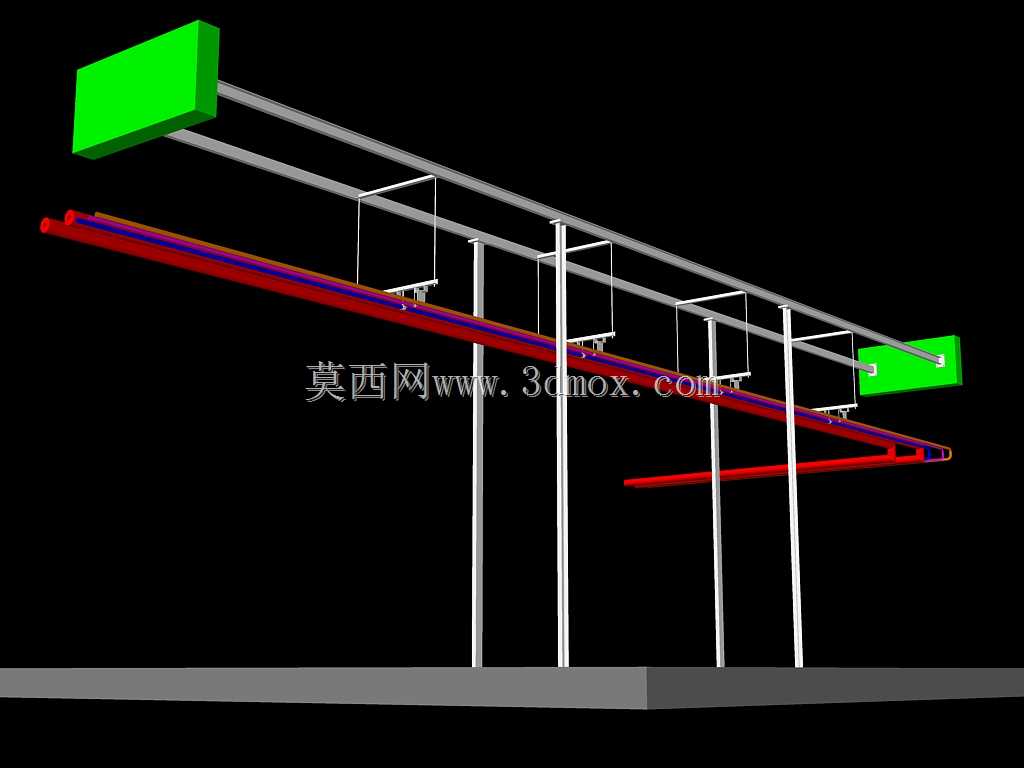

在工业厂区公用工程系统搭建中，多介质管线的架空排布是兼顾空间利用率、后期运维便利性的核心方案，这套管桥支架正是为该场景设计的承载结构。不同于埋地敷设需要开挖地面、后期检修破路的弊端，架空管桥可将循环水、压缩空气、工艺介质、电缆桥架等不同属性的管线分层排布，避免不同介质管线交叉干扰，也能减少地面设备、人行通道对管线走向的限制。从结构设计来看，这套支架采用立柱加横向承载梁的框架形式，立柱底部设置安装底板，可通过膨胀螺栓或预埋焊接的方式固定在地面混凝土基础上，立柱间距根据承载管线的总重量、单跨管线挠度要求设置，避免管线长期运行出现下垂变形。横向承载梁分层设置，不同层的梁对应不同类型的管线，大口径、大重量的循环水、工艺水管布置在下层横梁，重量较轻的压缩空气管、电缆桥架布置在上层，既降低整体结构重心，也方便不同专业管线的施工排布。管线与横梁之间配套了专用的管卡固定件，可根据管线外径调整管卡规格，限制管线横向、纵向位移，避免管线内介质流动产生的振动带动支架共振，也能抵消管线热胀冷缩产生的位移应力。两端的绿色端板结构是管桥的端部限位件，一方面可作为管线排布的起止定位基准，另一方面也能在端部预留管线变向、分支的安装空间，方便后续管线扩容时接驳支管。设计过程中优先考虑了安装边界的适配性，支架整体高度可根据厂区通行要求调整，保证管桥下方满足叉车通行、设备转运的净空要求，横梁的悬挑长度、层间距也预留了足够的操作空间，方便后期运维人员对管线阀门、仪表进行检修操作。结构受力上，立柱采用等截面型材，横梁根据承载重量选型，所有连接节点采用螺栓加焊接的组合固定方式，既保证安装时的可调节性，也能满足长期承载的结构强度要求，避免出现支架变形、管线脱落的安全隐患。在实际应用中，这类管桥支架可适配不同规模的厂区公用工程布局，不管是生产车间内部的管线跨区排布，还是厂区室外不同车间之间的管线连通，都可以通过单组支架拼接的方式延长管桥总长度，适配不同的敷设距离要求。
