带MAX7219驱动的双列四位七段数码显示电路板

项目分类:3D模型 发布时间:2021-08-05 ID:222531
  • 带MAX7219驱动的双列四位七段数码显示电路板
  • 带MAX7219驱动的双列四位七段数码显示电路板

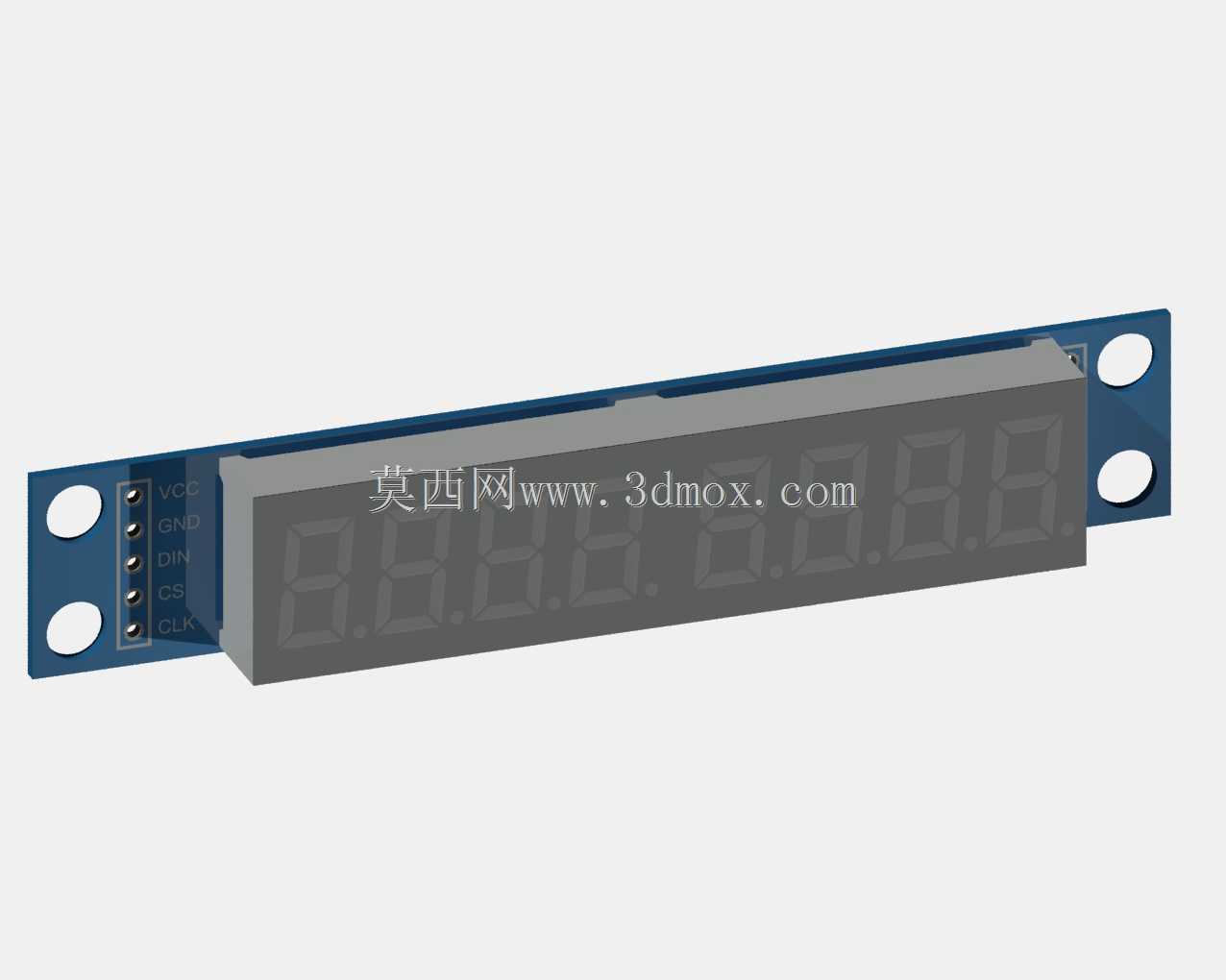

做嵌入式项目做数显交互的时候,很多工程师第一反应就是选这种集成了驱动芯片的数码管模块,省下来的IO口资源能多接好几个传感器,不用自己搭段码驱动电路,也不用反复算限流电阻的参数,省了不少打样调试的时间。这个模块的核心是两列并排的四位共阴七段数码管,搭配MAX7219串行驱动芯片,只需要三根信号线就能和主控板完成通讯,不管是做小型设备的参数显示、计数器的数值输出,还是实验平台的状态反馈,都能直接嵌入到设备的面板结构里,不用额外占用太多内部安装空间。

从结构设计的角度看,这块PCB板的安装孔位做了对称布局,四个角的定位孔刚好匹配常用的3mm铜柱固定规格,板身宽度控制在20mm出头,长度刚好覆盖八位数码管的显示区域,安装的时候只需要在面板上开出对应尺寸的显示窗口,就能把模块从背面固定,数码管的发光面刚好和面板外表面齐平,不会出现凸边或者凹陷的问题,日常做设备外壳结构设计的时候,直接调取这个模型就能匹配安装槽的尺寸,不用反复核对实物的公差。

电路设计上,板载的MAX7219芯片已经集成了BCD译码、段码驱动和亮度调节功能,不用主控芯片反复刷新段码数据,只要通过SPI协议发送对应的数值指令,就能自动完成数字显示,还支持小数点的独立控制,做温度、电压、计数类的数值显示的时候,不用额外编写段码映射的代码,上电就能快速调试通显示功能。侧边预留的排针接口做了标准2.54mm间距设计,不管是用杜邦线临时接实验板,还是直接焊接到主板的排座上,都能适配常用的连接方式,接口引脚的丝印标注清晰,VCC、GND、DIN、CS、CLK的引脚顺序和市面上主流的开发板扩展逻辑一致,不用反复查引脚定义就能完成接线。

实际选型的时候要注意,这个模块的数码管发光面是哑光黑壳封装,环境光较强的车间场景下也能清晰看清显示数值,不会因为反光出现读数困难的问题,板身的厚度控制在1.6mm标准PCB厚度,加上数码管本体的总高度不到12mm,嵌入到薄型设备的外壳里也不会出现内部空间干涉的问题,不管是做教学实验装置、小型工控计数设备,还是DIY电子项目的数显单元,都能直接适配安装,不用额外做结构改型。
