透明多层格纹便携储水瓶结构设计

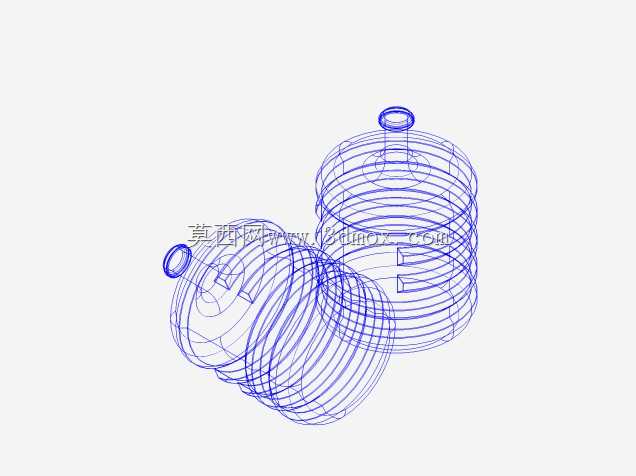

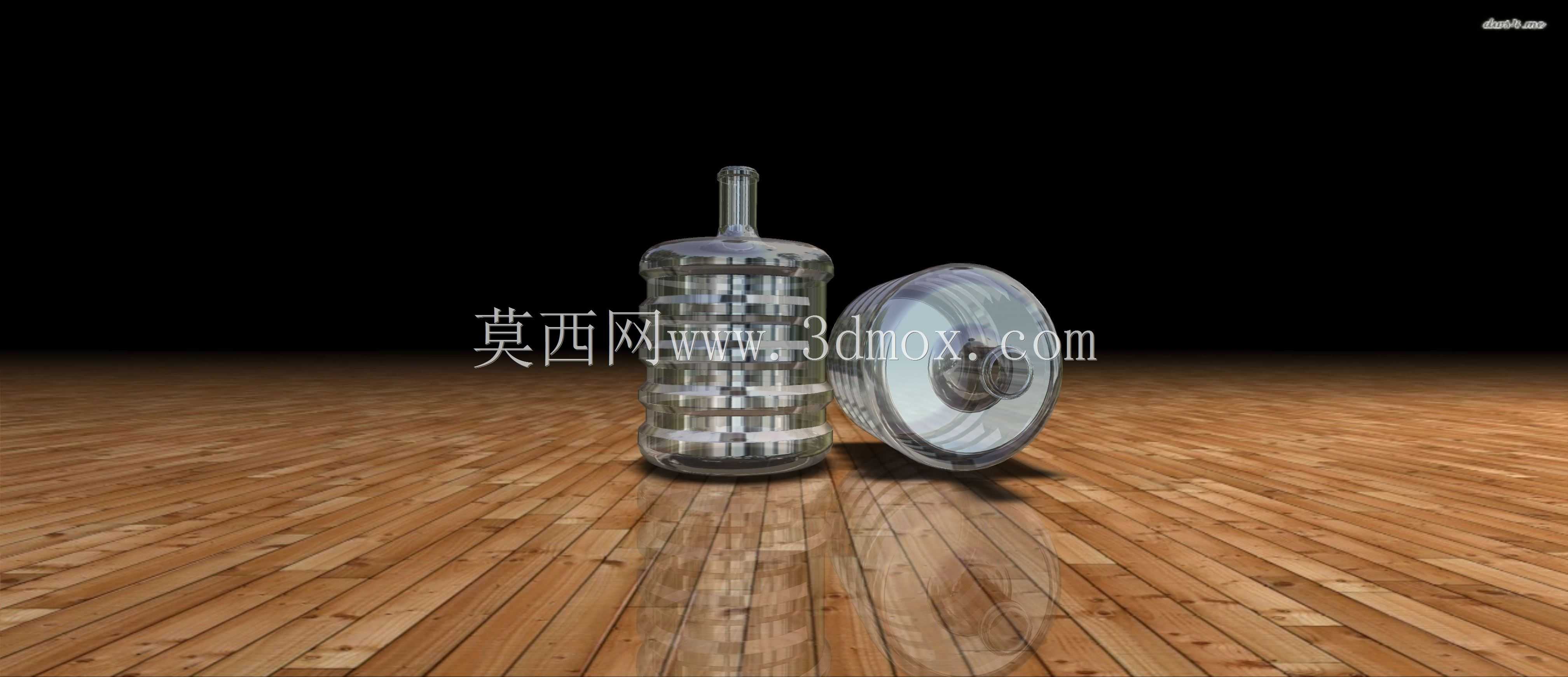

这款储水瓶的结构设计首先围绕日常便携饮水场景展开，同时兼顾了桌面陈列的视觉协调性，瓶身采用全透明材质打造，能够直观观测内部储水余量，无需开盖即可判断剩余水量，适配户外出行、办公桌面、居家使用等多类场景的使用需求。从结构设计逻辑来看，瓶身做了多层环形格纹的凹凸结构处理，并非单纯的装饰性设计，这类环形凸起结构能够在不增加瓶身壁厚的前提下，大幅提升薄壁透明瓶体的径向抗挤压能力，避免日常握持、放置过程中受外力出现凹陷变形，同时格纹结构能够增加手部握持时的摩擦力，减少瓶身沾水后出现打滑脱手的概率。瓶体分为直立储水主体与配套密封瓶盖两部分，瓶盖与瓶口采用螺纹旋合结构，螺纹段做了等距牙距设计，旋合行程控制在三圈半，既能够保证密封性能，避免盛装液体时出现渗漏，也不会因为旋合行程过长导致开合操作繁琐。瓶身底部做了微向内凹的平底设计，放置时能够与桌面形成稳定的环形接触面，避免瓶底完全贴合桌面形成负压导致拿取时出现吸附卡顿，同时内凹结构能够预留轻微的磨损余量，长期放置摩擦不会影响瓶身的放置稳定性。从安装与适配边界来看，瓶身整体直径控制在常规车载杯架的适配尺寸范围内，能够直接放入多数家用轿车、SUV的车门杯架以及中控杯架中，瓶身总高度适配常规背包侧袋的深度，直立放置时不会因为高度过高出现侧翻。瓶盖顶部做了窄径凸起的直饮口结构，直饮口边缘做了圆弧过渡处理，饮用时不会剐蹭唇部，直饮口与瓶盖主体的衔接处做了加厚处理，避免长期开合受力出现断裂。瓶身的格纹结构采用等距排布，每一圈格纹的凸起高度控制在1.2mm，既能够保证结构强度，也不会因为凸起过高导致瓶身外壁容易积存污渍，日常清洁时用普通海绵即可擦拭干净，没有清洁死角。透明材质的选型上兼顾了一定的抗冲击性能，日常轻微磕碰不会出现开裂，同时材质符合食品接触类的相关要求，能够直接盛装常温饮用水，不会析出有害物质。整体结构没有多余的复杂零部件，拆分后仅为瓶身与瓶盖两个部件，生产装配流程简单，后续如果需要做外观衍生设计，也可以直接在格纹间隙处添加标识图案，不需要改动主体结构，能够快速适配不同的外观定制需求。
