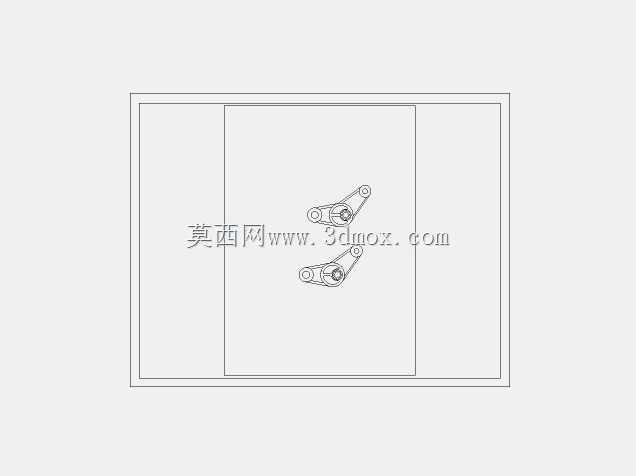

三角铰接式机械传动连接摇臂结构

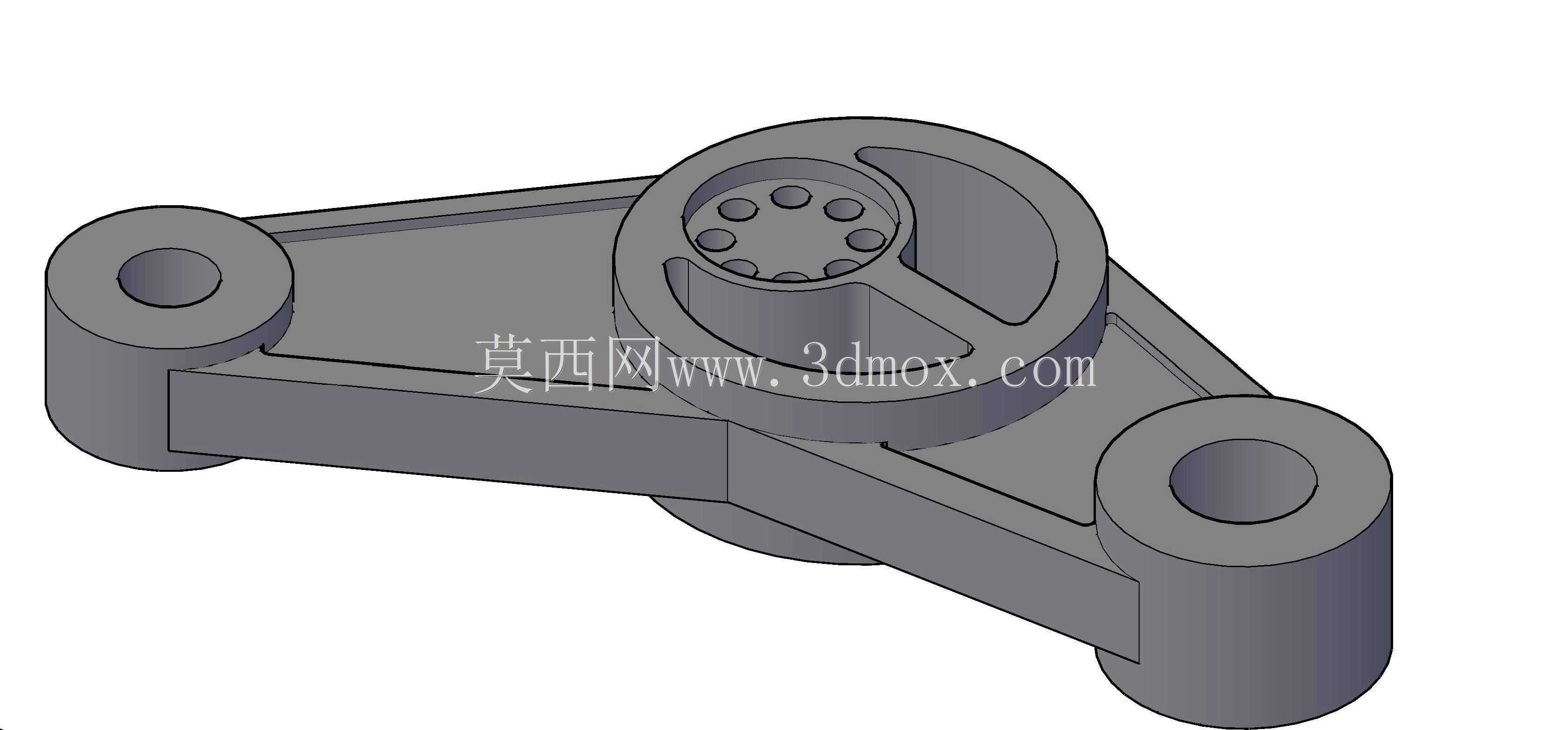

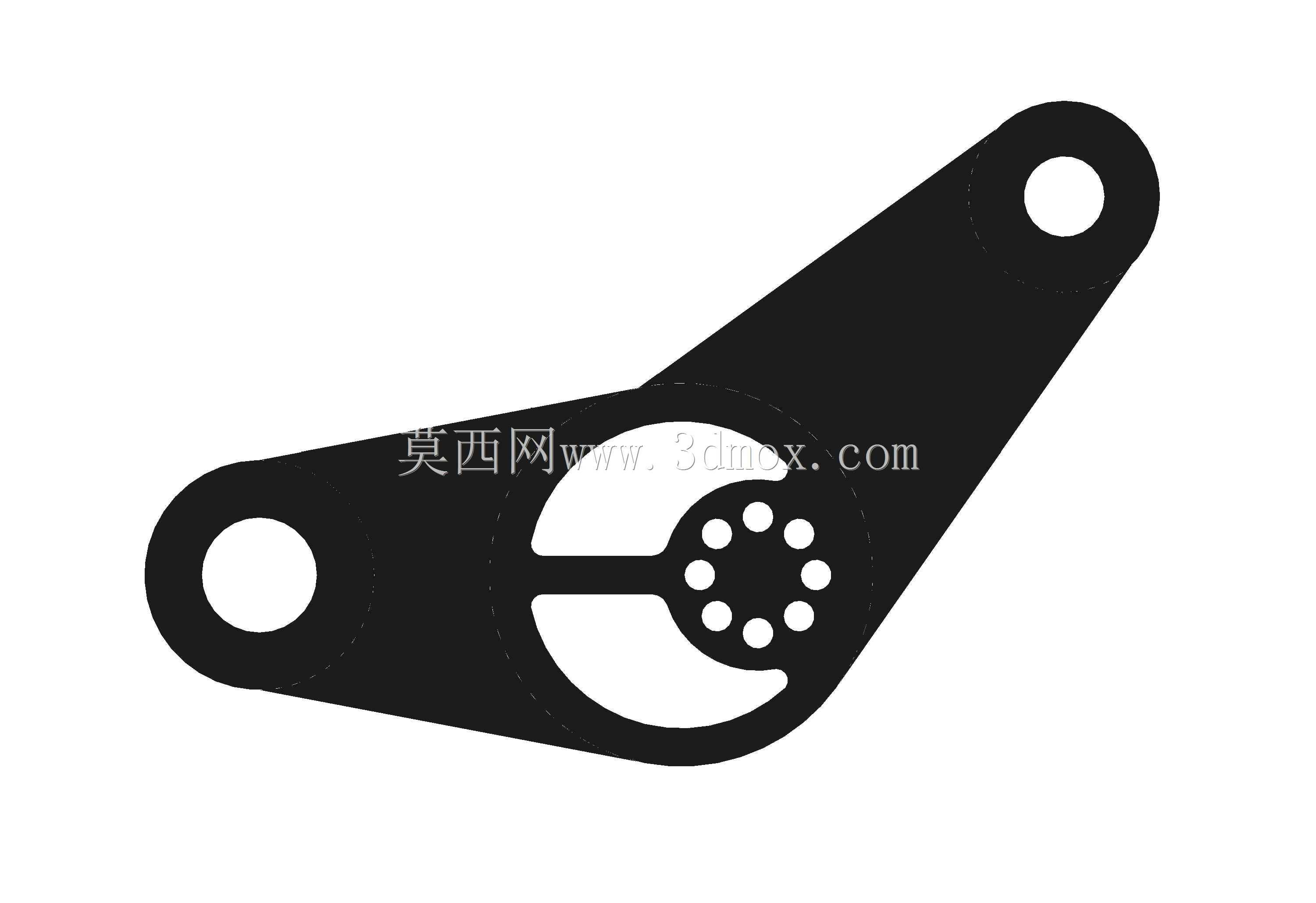

该构件属于机械传动系统中的铰接式摇臂部件，常见于轻工自动化输送线、小型专用作业设备的连杆传动单元中，主要承担多工位动力传递、运动轨迹换向的功能，可将旋转动力转化为指定角度的往复摆动，或是在多组联动机构间实现动力的同步分配。从结构设计来看，整体采用三角布局的框架式构型，三个端点分别设置同轴度要求较高的铰接安装孔位，其中大直径端的铰接位内部设计有均匀分布的定位凹孔，用于和驱动端的带销传动轴配合，避免传动过程中出现相对打滑，保证动力传递的精度；另外两个小直径铰接孔用于连接从动连杆组件，孔位内壁预留了标准衬套的安装余量，可在长期铰接转动磨损后仅更换衬套即可完成维护，无需整体更换构件，降低设备运维成本。主体框架部分采用变截面的筋条连接三个铰接端点，在保证整体结构刚性的前提下尽可能去除非受力区域的冗余材料，既降低了构件自身重量，减少传动过程中的惯性损耗，也避免了实心结构带来的材料浪费与加工成本上升。在安装边界层面，三个铰接孔的中心距严格按照对应传动机构的运动轨迹计算值设定，安装时需保证三个孔位的轴线保持平行，误差需控制在机械传动常规公差范围内，避免安装后出现卡滞、附加力矩过大导致的构件变形或铰接位异常磨损。大端铰接位的端面设计有定位止口，可与驱动轴端的定位台阶配合，保证轴向安装位置的准确性，两个小端铰接位的外圆柱面可作为安装时的找正基准，方便现场装配时快速校准位置。这类摇臂构件在实际应用中，通常搭配销轴、自润滑衬套使用，可适应中低速、中等载荷的往复摆动工况，在包装设备的进给机构、小型农机的联动操纵机构、非标自动化设备的工位切换机构中都有广泛应用，设计时通过有限元校核了筋条与铰接位衔接处的应力分布，在受力集中的拐角位置做了圆弧过渡处理，避免长期交变载荷下出现应力集中导致的断裂问题，整体结构兼顾了传动精度、结构强度与装配维护的便利性。
