带支撑钢架及爬梯平台的立式储油罐体

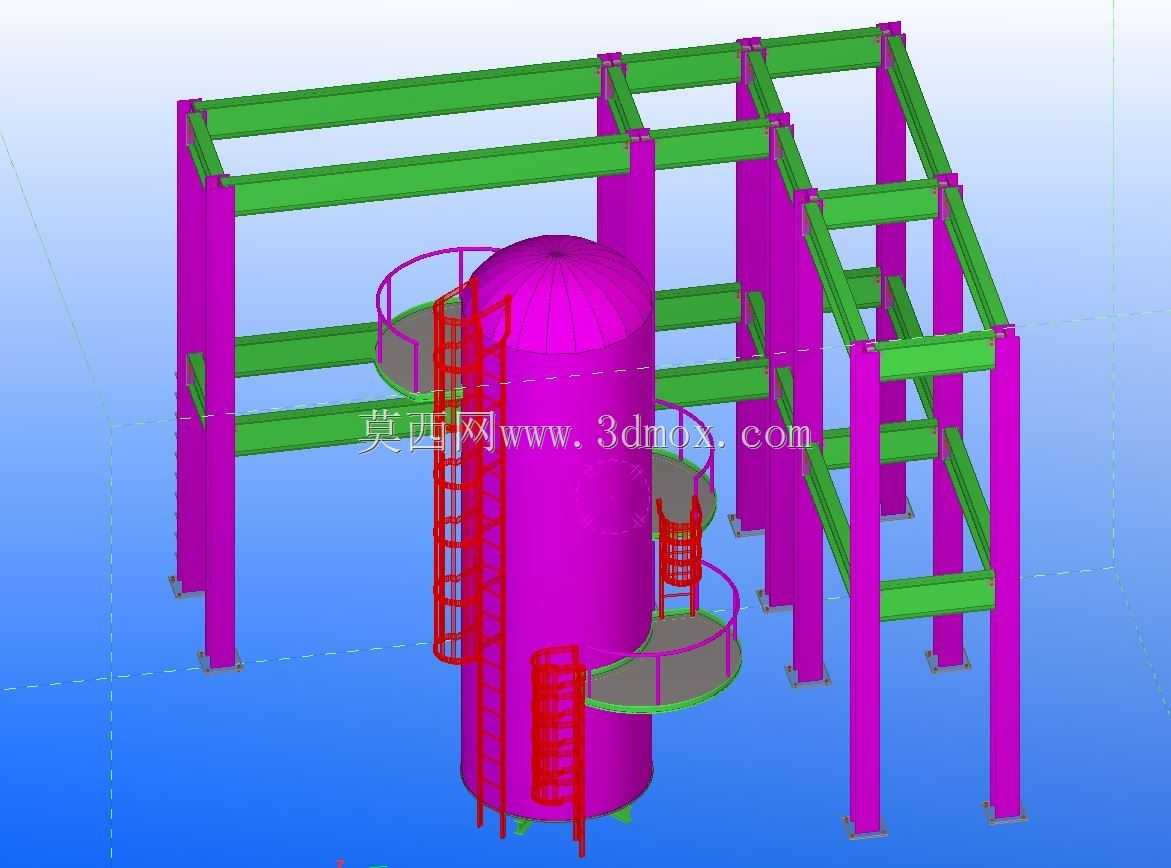

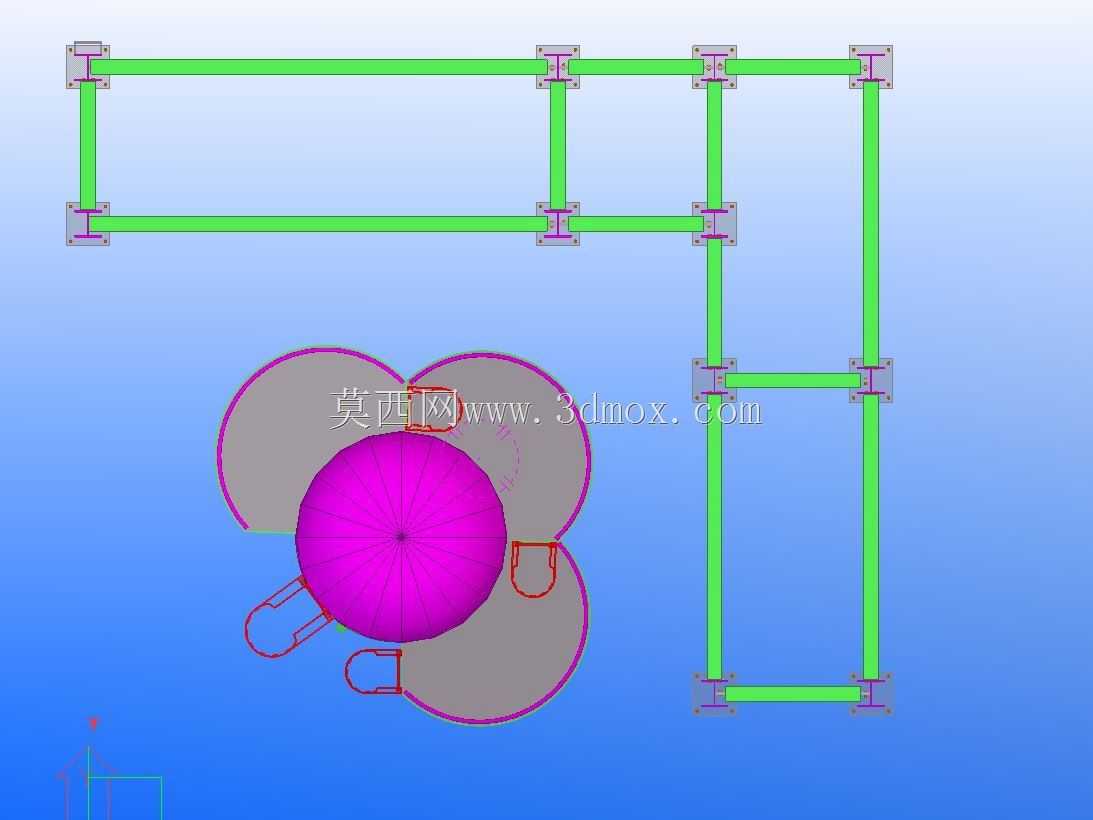

该立式储油设备主要应用于石油炼化、精细化工、油料中转仓储等场景，用来储存内部带有镍涂层的热油类介质，镍涂层的设计可有效降低热油介质对罐体内壁的腐蚀速率，同时减少介质在罐壁的结垢附着，延长罐体的检修周期与整体使用寿命。整套设备的支撑构架采用H型钢拼接而成的多层门式钢架结构，钢架立柱底部设置带地脚螺栓孔的安装底板，可直接与现场混凝土基础通过预埋螺栓紧固连接，安装前需核对基础的水平度偏差不超过千分之二，避免钢架受力不均产生局部应力集中。罐体本身采用立式椭圆形封头设计，相比平顶封头可更好承受罐内介质的静压力与温度变化带来的膨胀应力，罐体直段与封头采用等强焊接结构，所有焊缝需做煤油渗透检测，储存热油工况下还需做局部热处理消除焊接残余应力。罐体外侧沿轴向设置多段直爬梯，爬梯踏步采用防滑花纹钢板弯折成型，每间隔一定高度设置环形休息平台，平台边缘加装防护栏杆，平台铺板采用格栅板设计，可避免积油、积水造成人员滑倒，同时降低整体构架的风阻。钢架的横梁与立柱采用螺栓连接加焊接的组合方式，既方便运输过程中的分体拆装，也能保证整体构架的刚性，钢架分层设置的横梁除了承担自身结构稳定的作用外，还可作为罐体的侧向限位支撑，避免罐体在充液、介质温度变化时产生侧向偏移。设计过程中需核对罐体与钢架之间的安装间隙，预留出罐体保温层的安装空间，爬梯与罐体的连接支架采用可拆卸抱箍结构，避免直接在罐壁大量焊接损伤罐体母材。整套设备的安装边界需考虑现场吊装作业空间，钢架外侧需预留足够的检修通道，爬梯入口位置需与现场操作平台标高对齐，方便运维人员上下通行。罐体底部设置排污口、介质进出口，顶部设置呼吸阀、人孔接口，所有接口的方位需在建模阶段与工艺管道专业核对，避免后续管道安装出现干涉。钢架的涂装采用环氧富锌底漆加聚氨酯面漆，适配户外露天布置的防腐需求，罐体的外表面在镍涂层施工完成后，还需根据现场保温要求加装岩棉保温层与外护板，减少热油储存过程中的热量损耗。
