四级传动齿轮变速箱结构设计

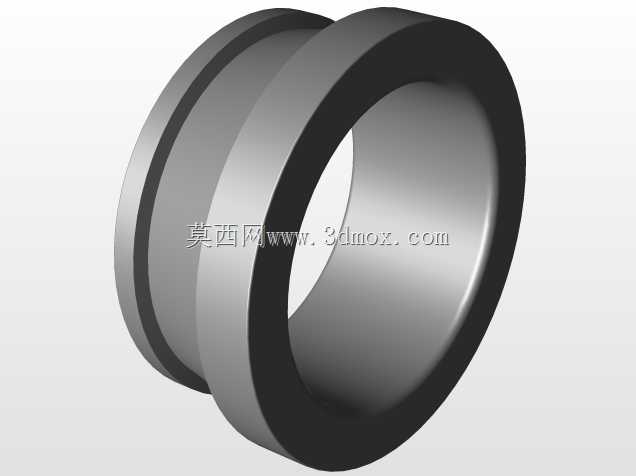

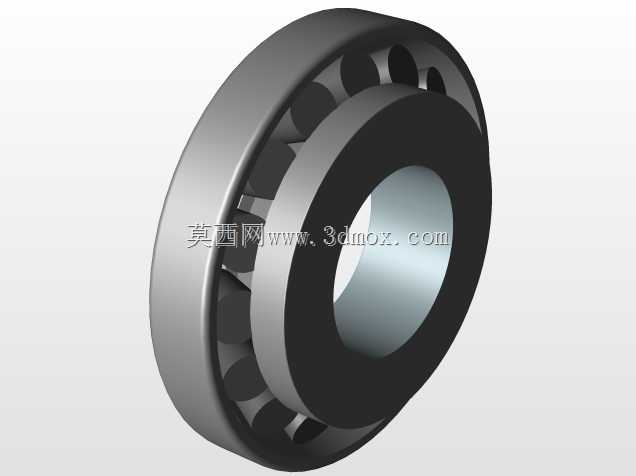

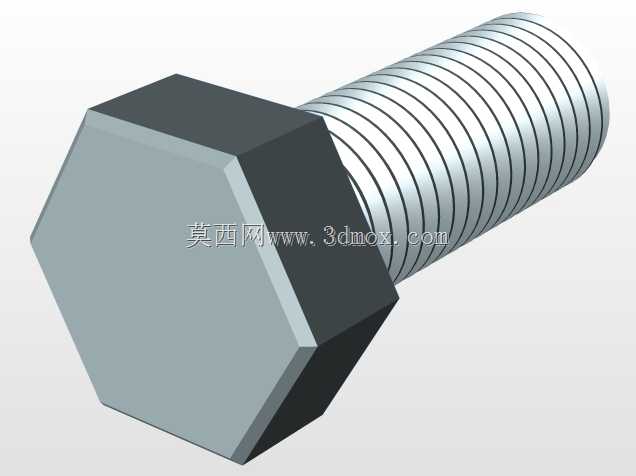

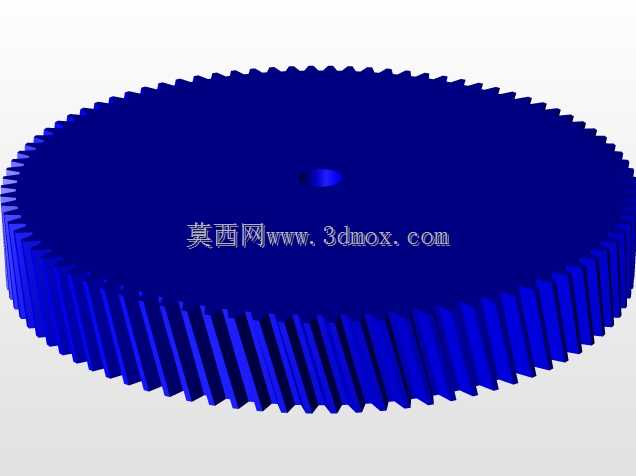

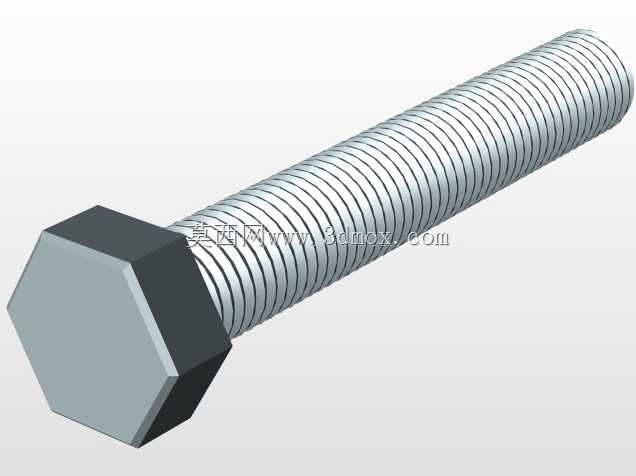

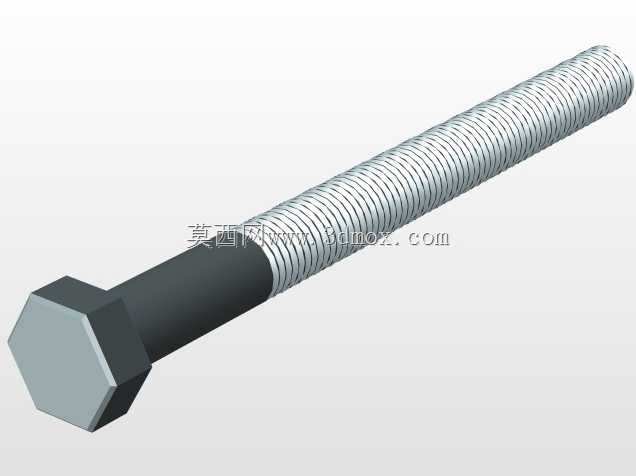

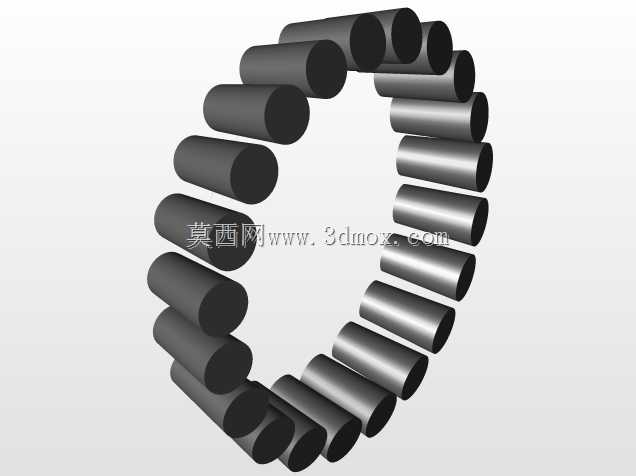

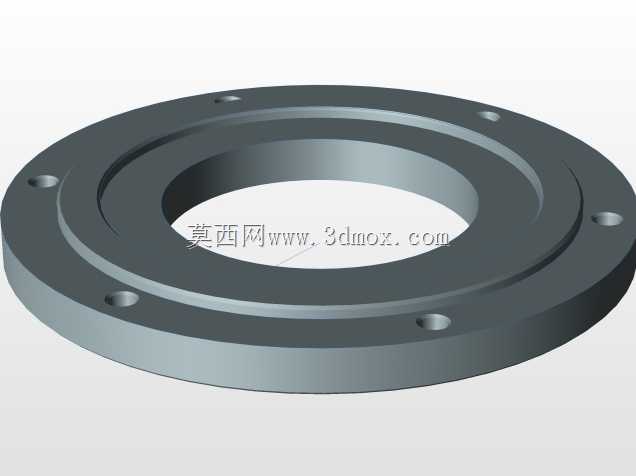

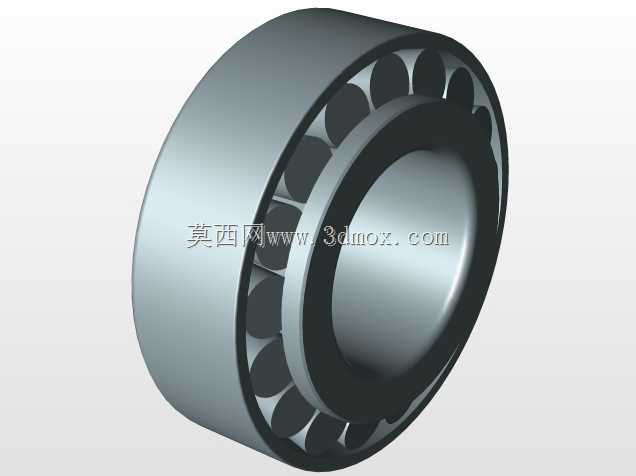

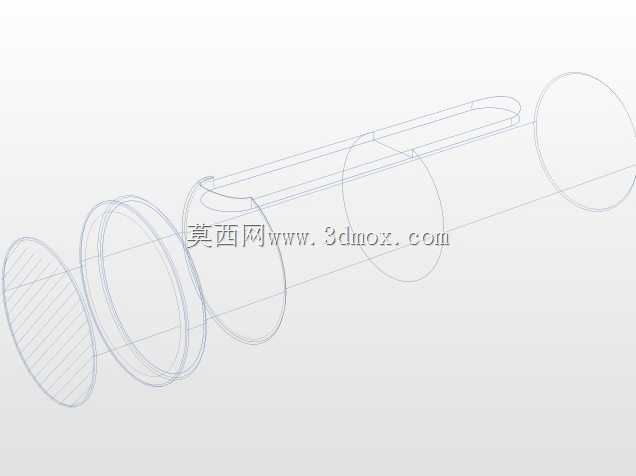

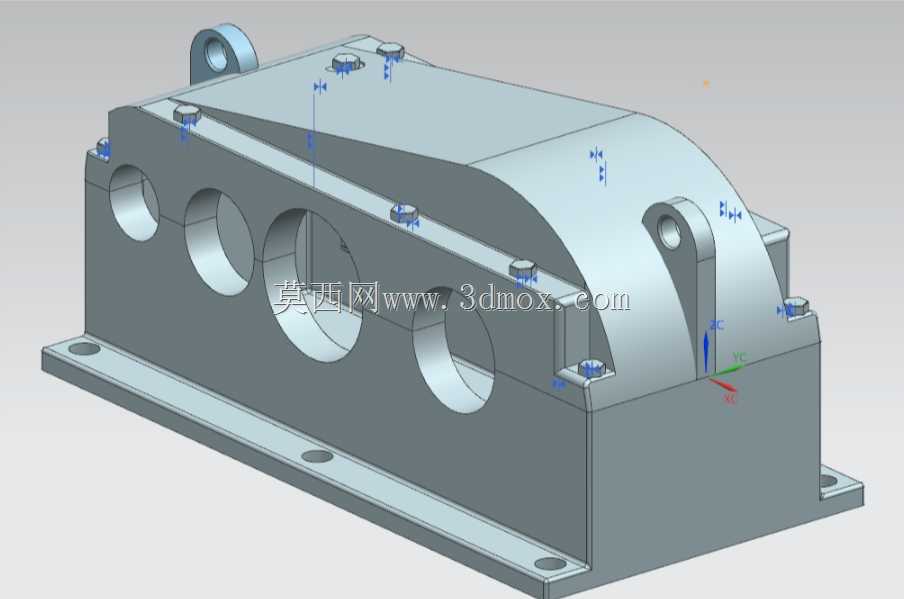

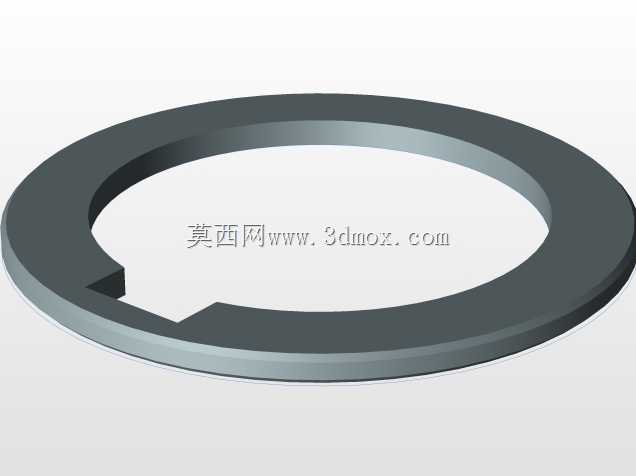

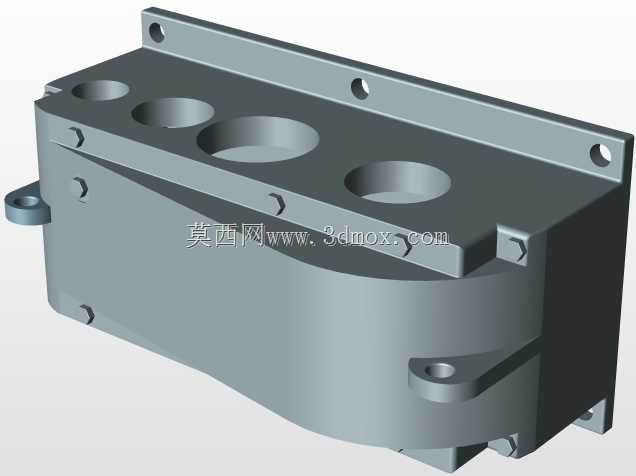

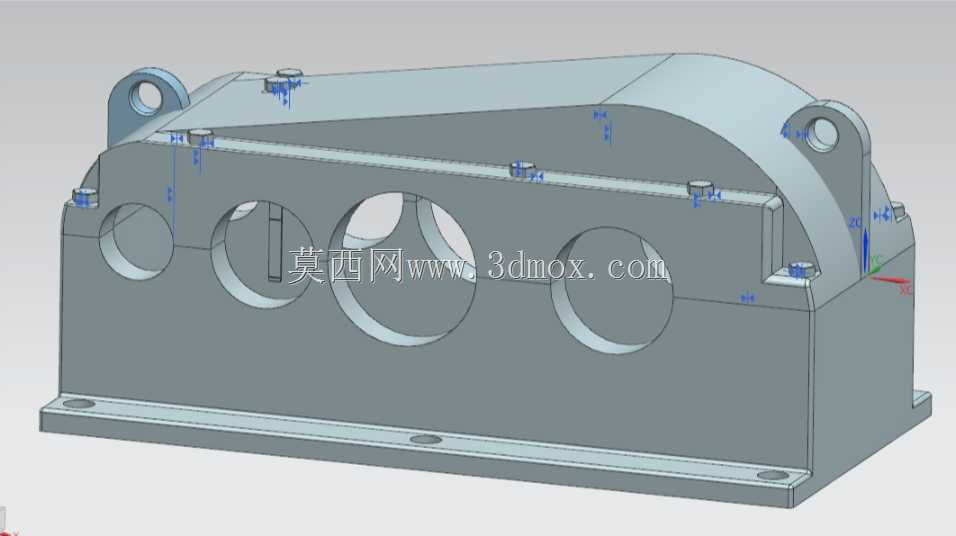

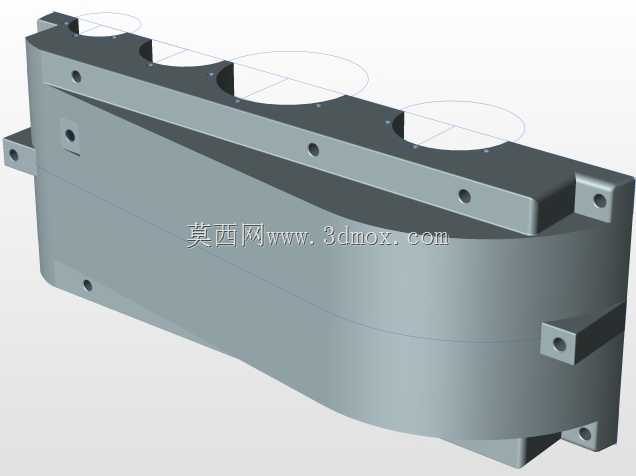

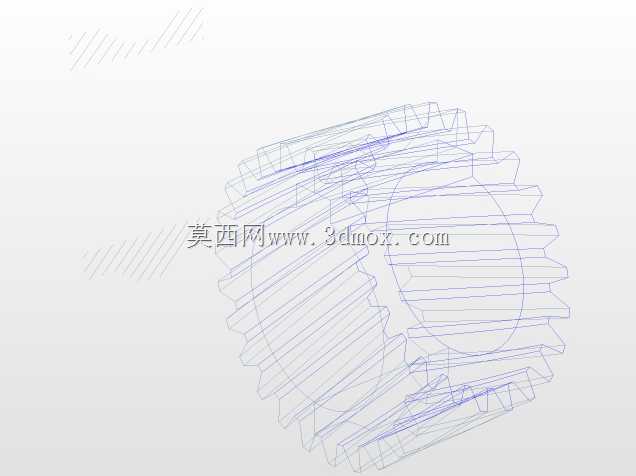

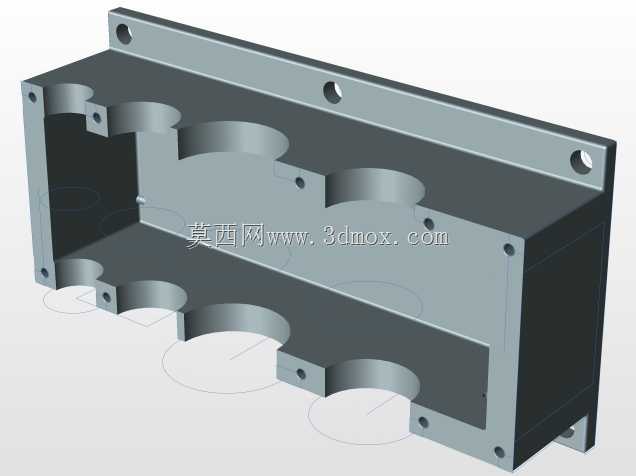

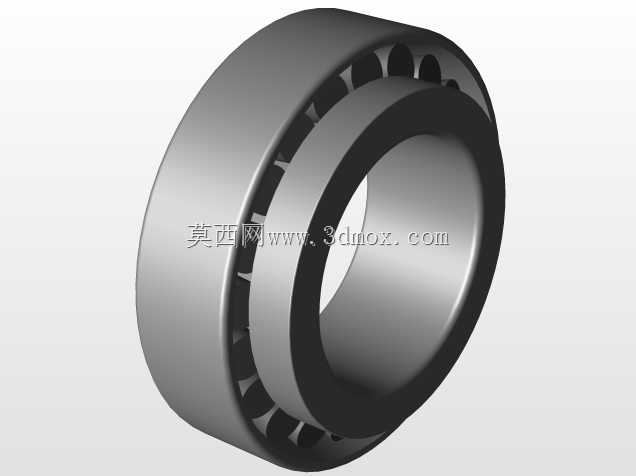

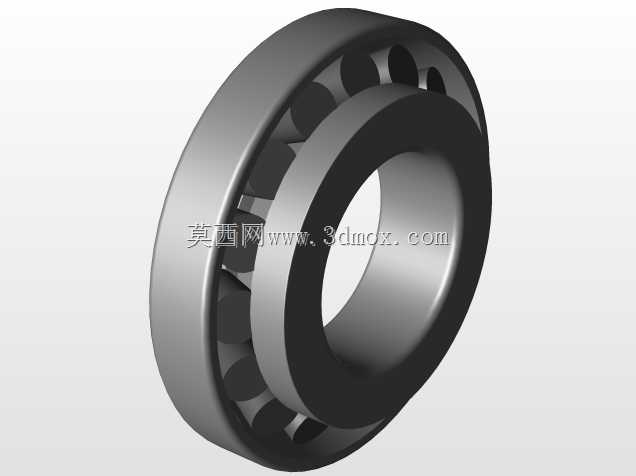

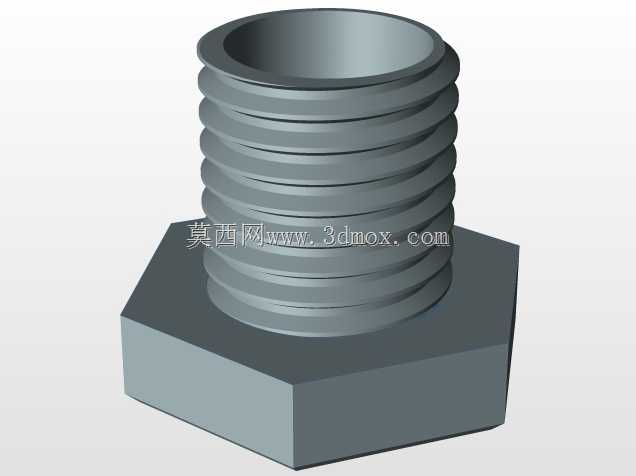

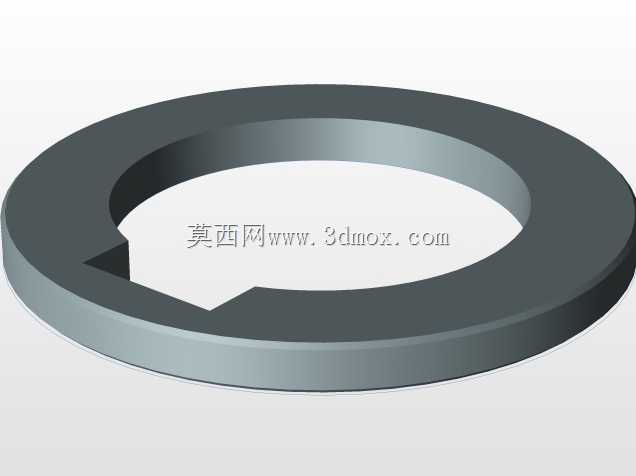

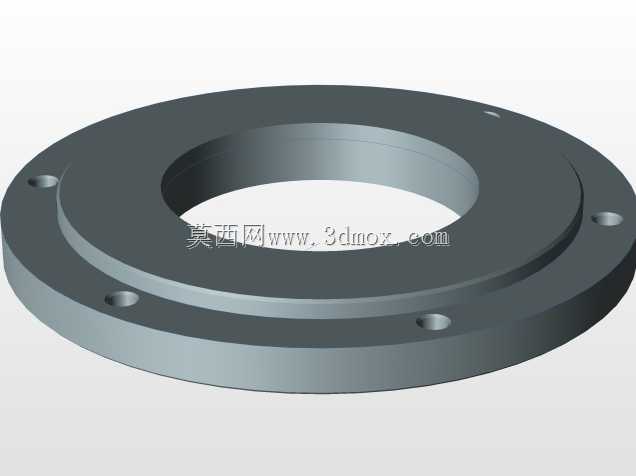

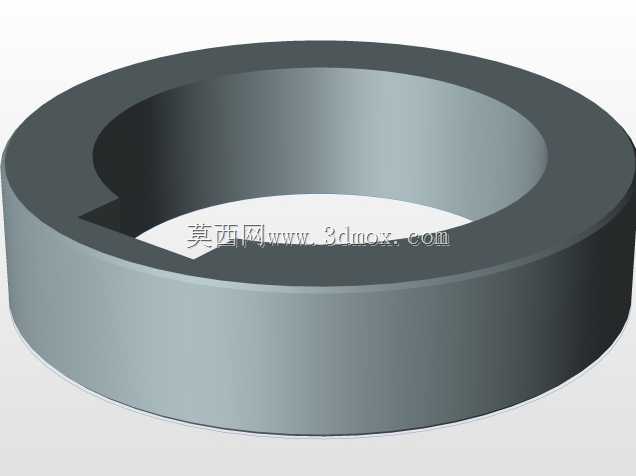

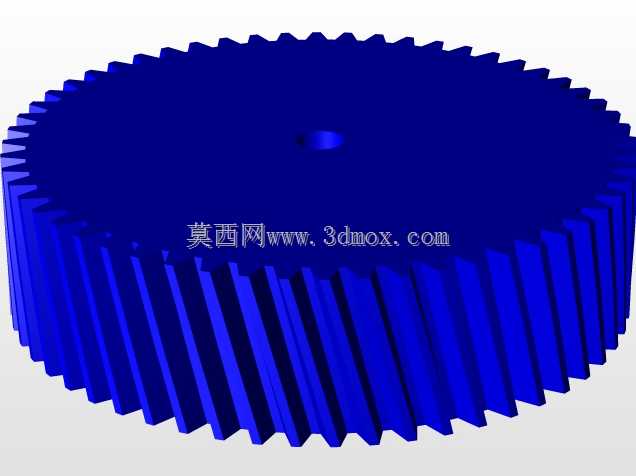

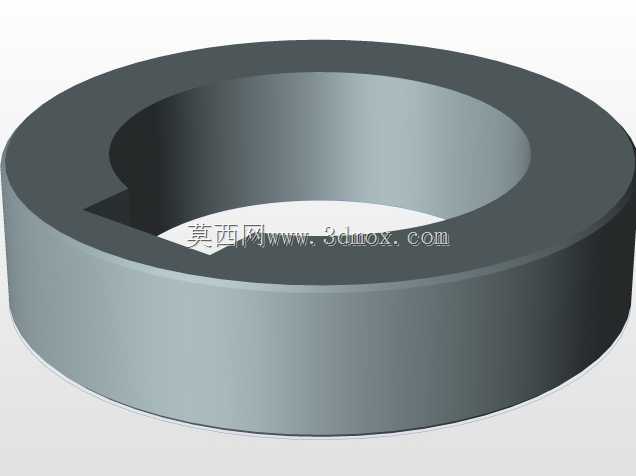

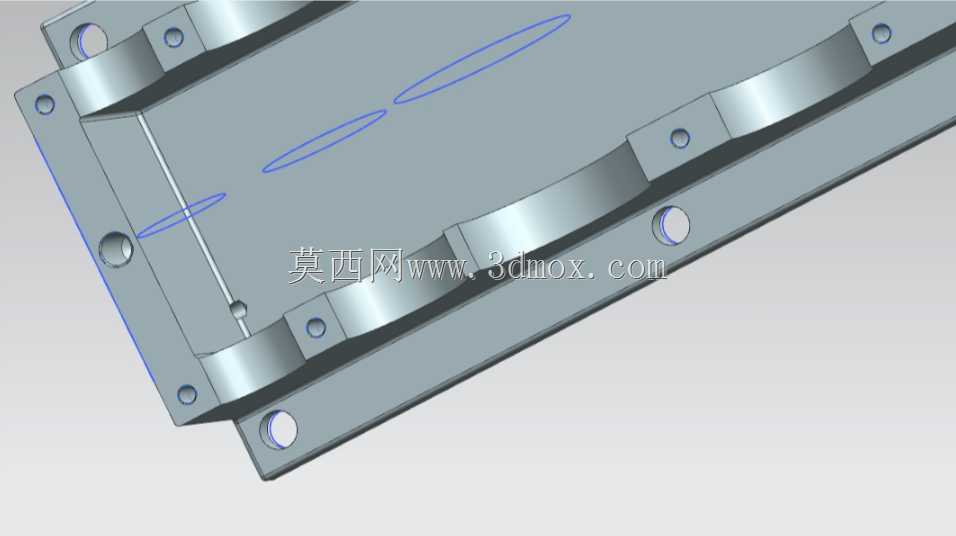

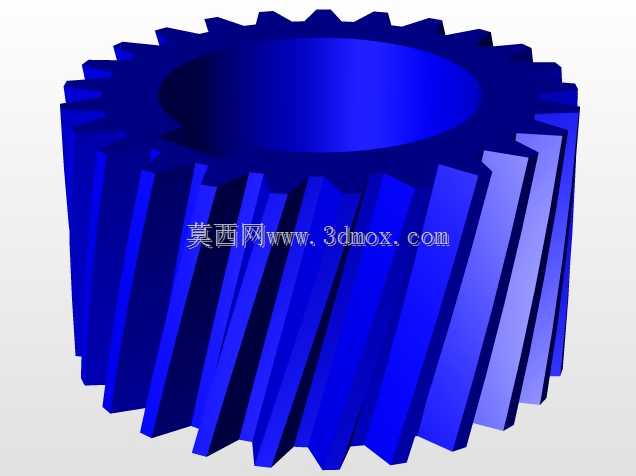

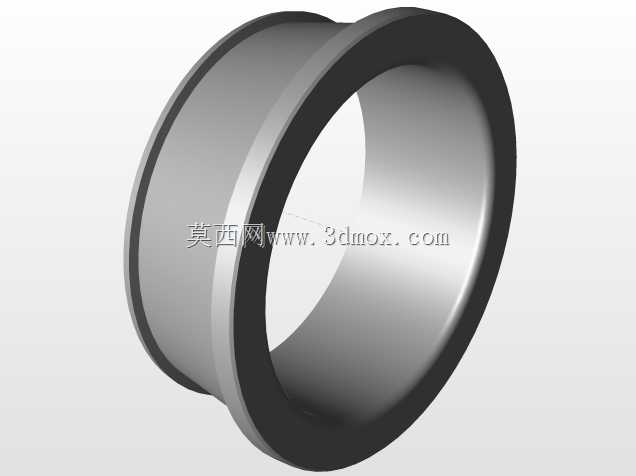

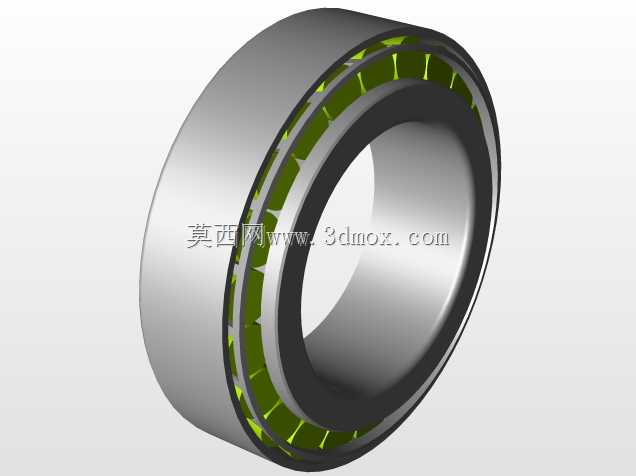

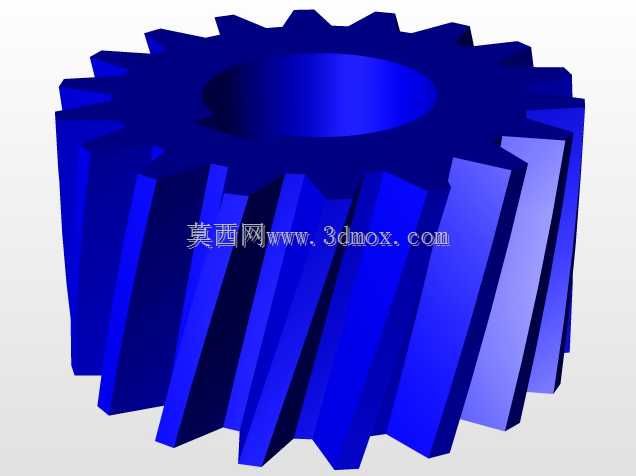

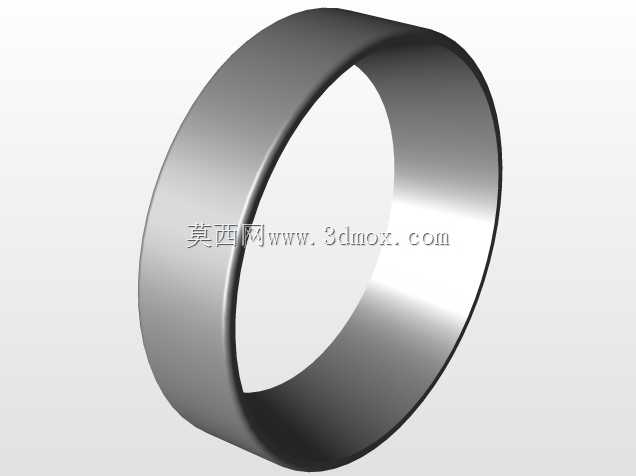

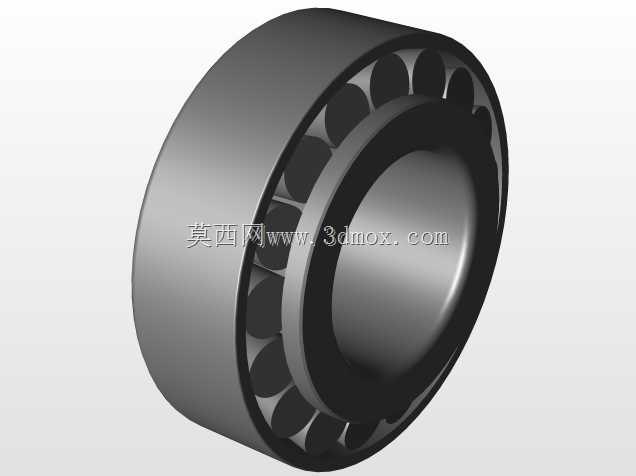

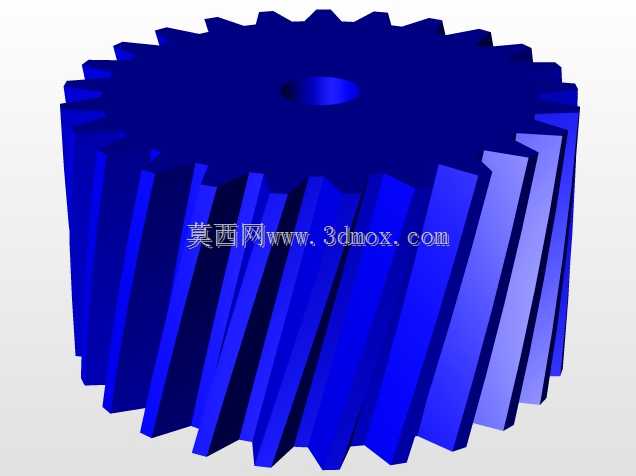

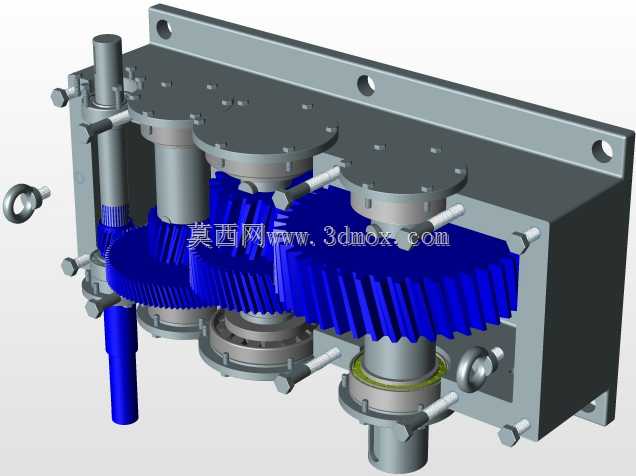

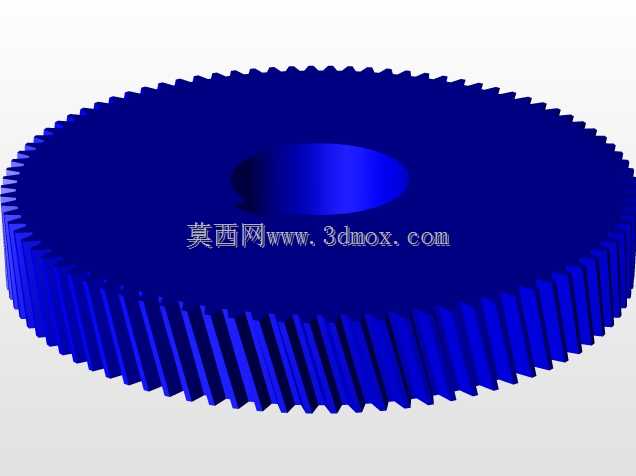

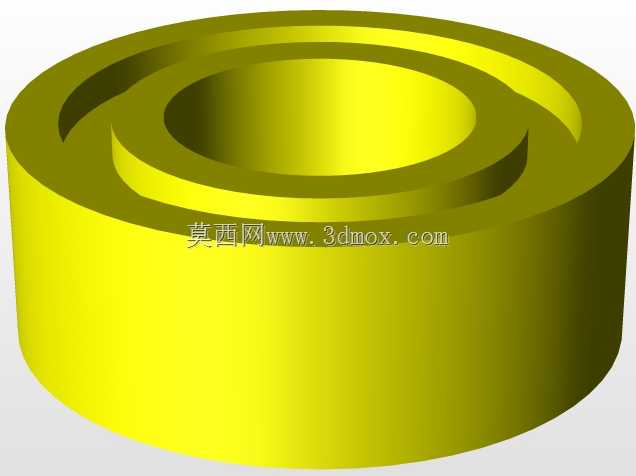

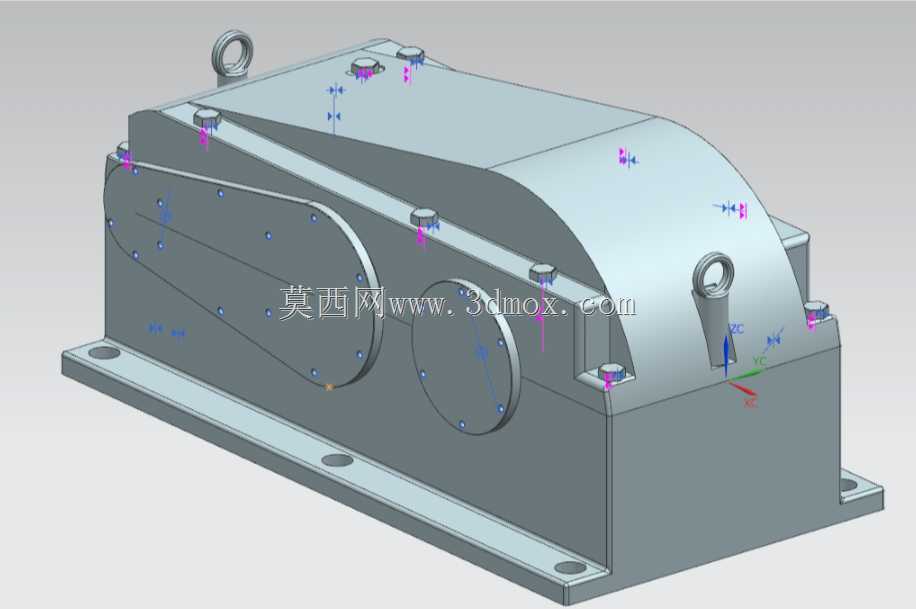

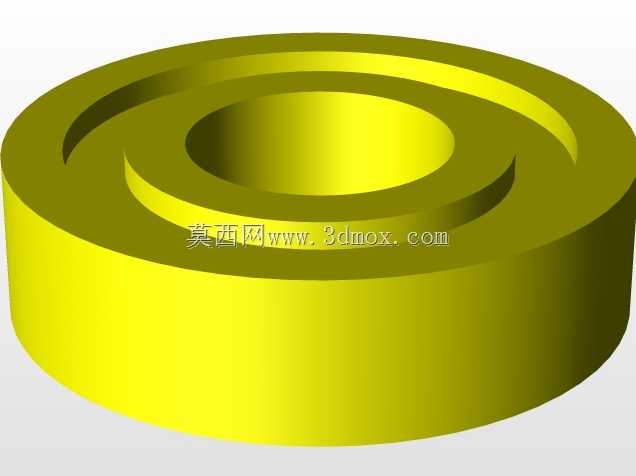

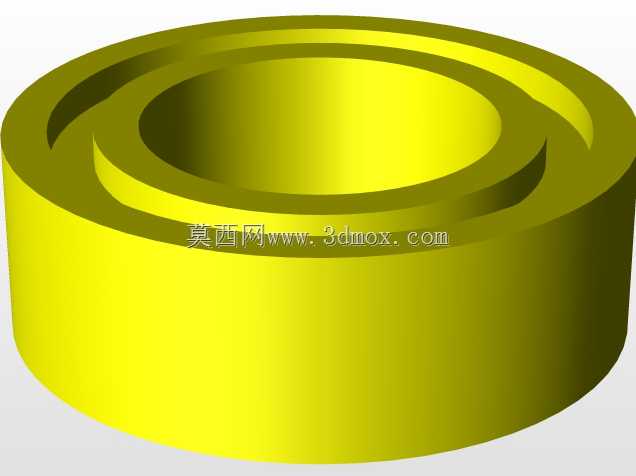

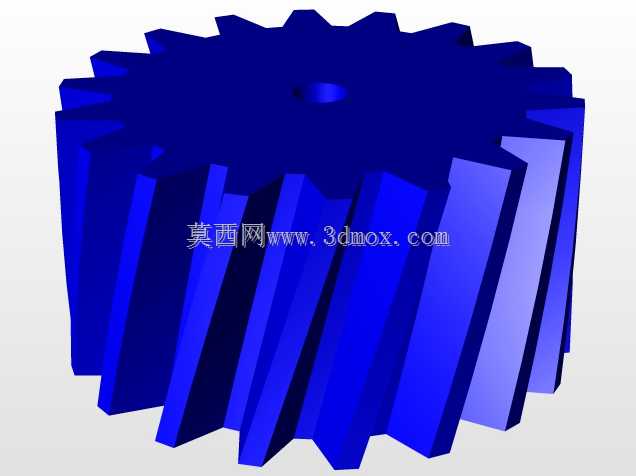

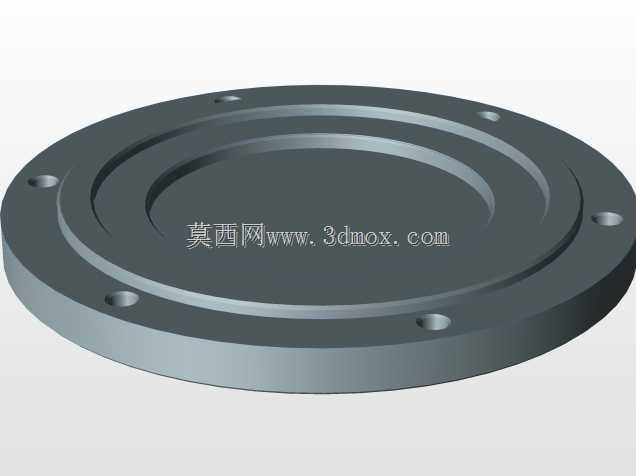

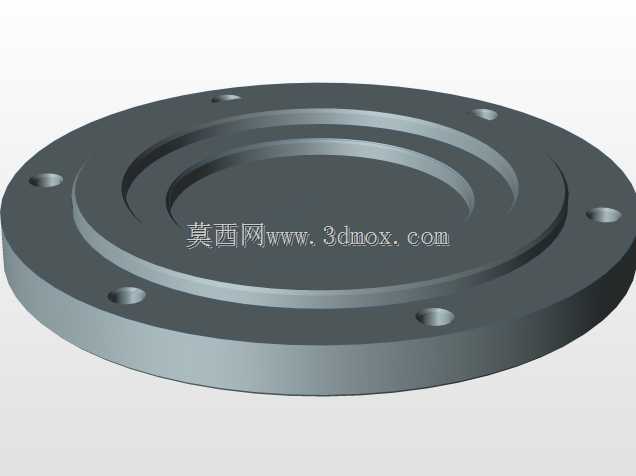

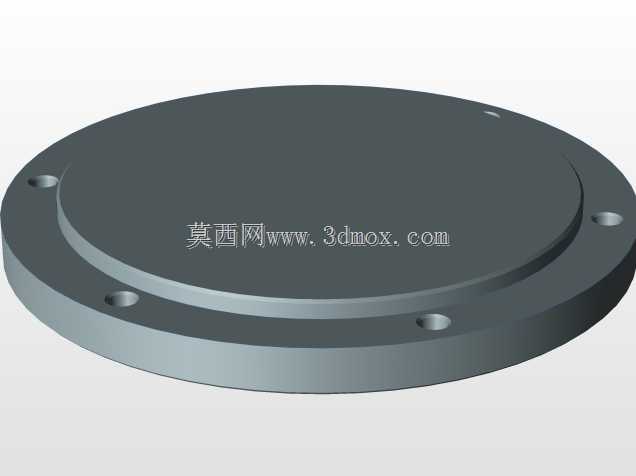

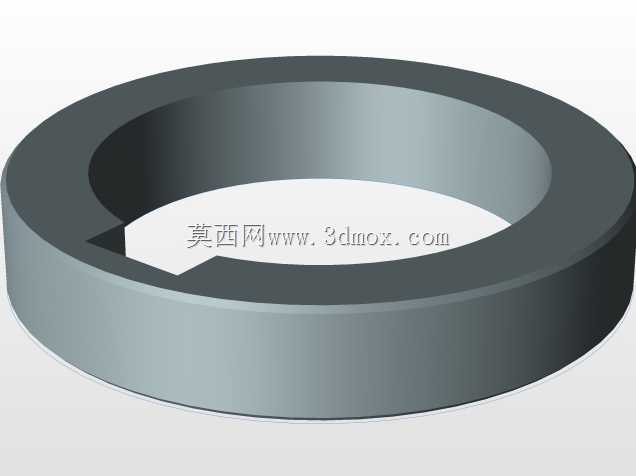

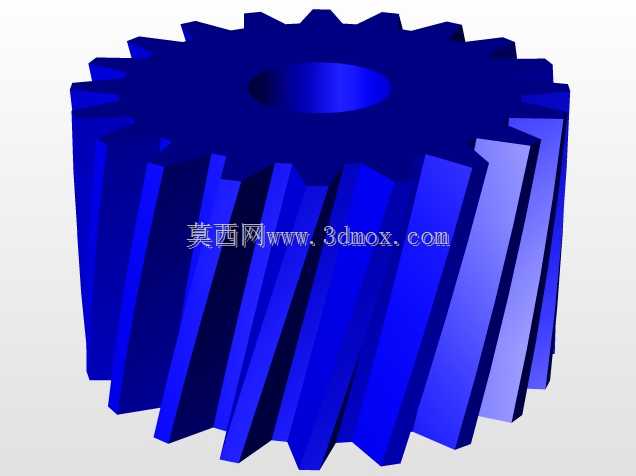

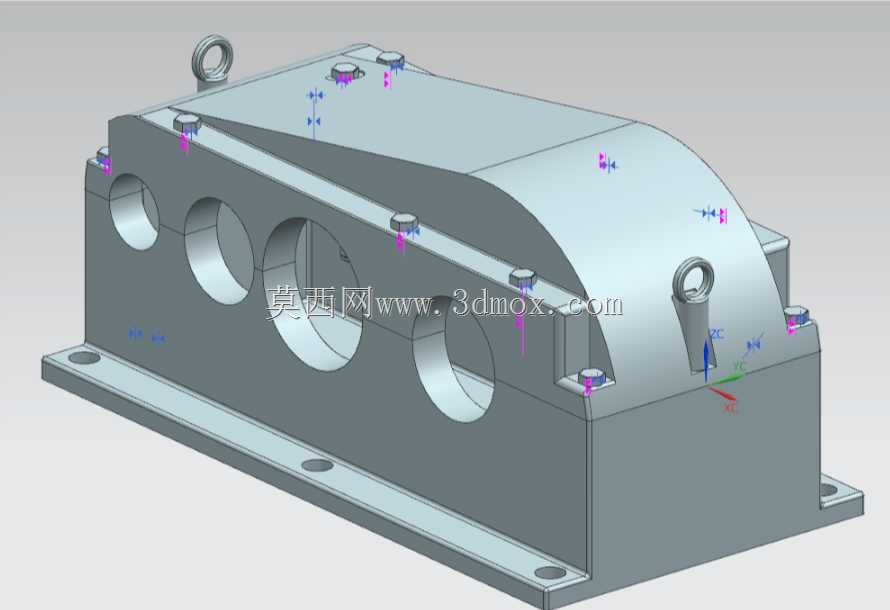

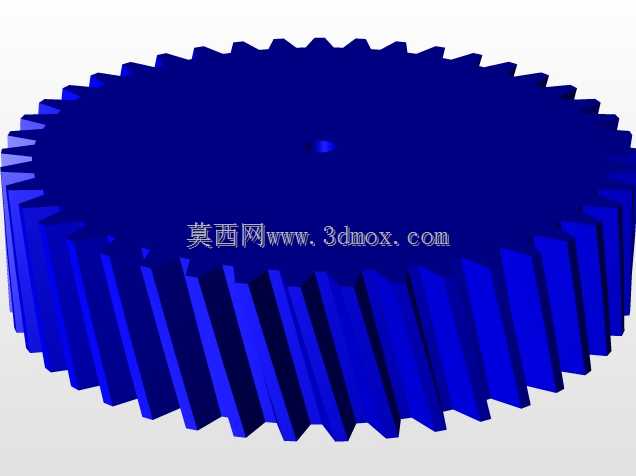

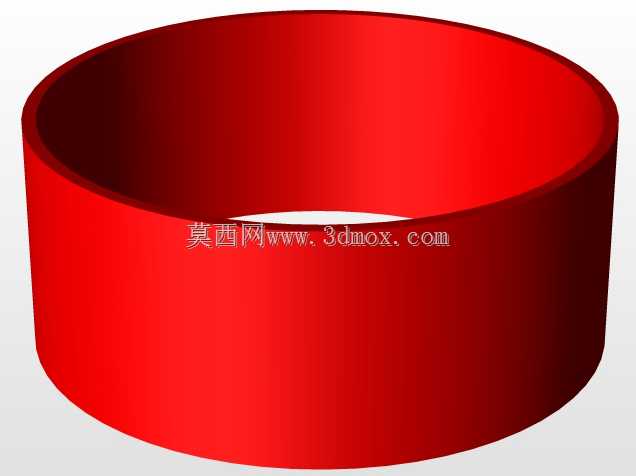

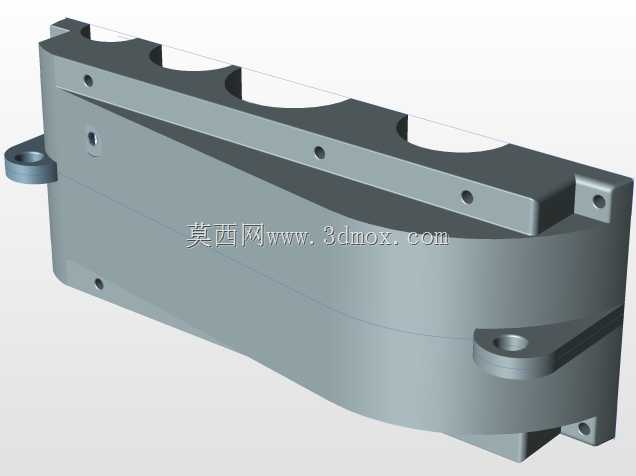

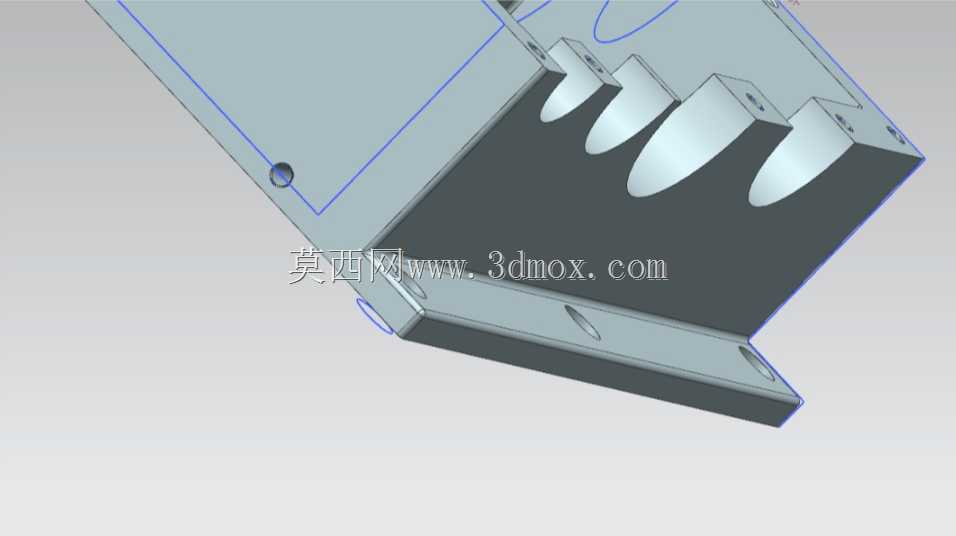

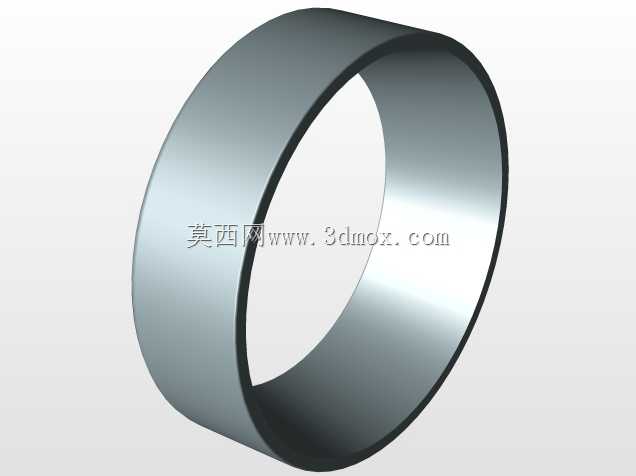

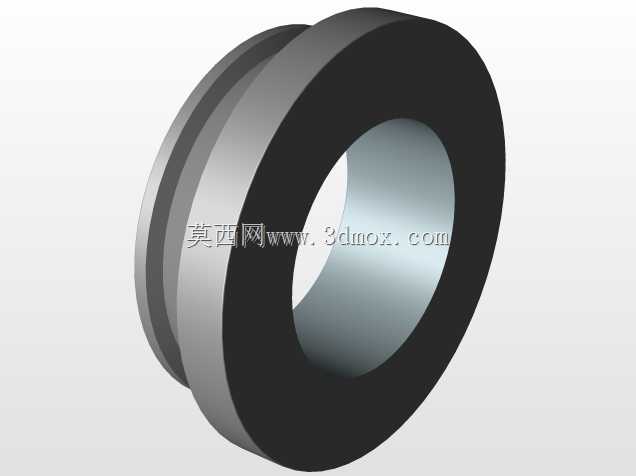

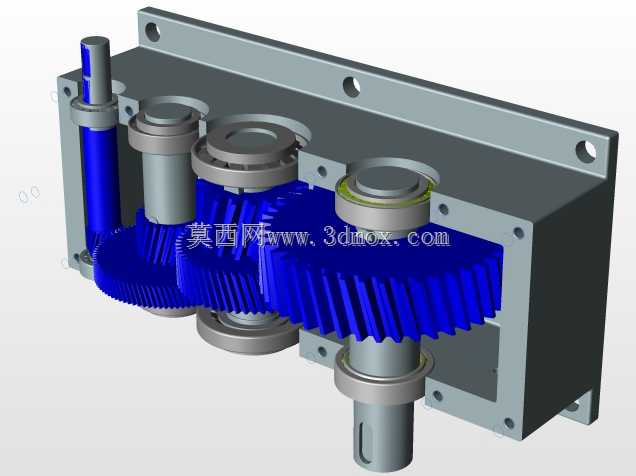

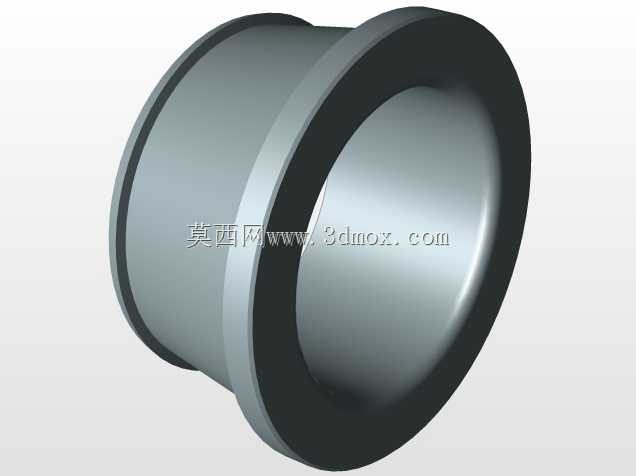

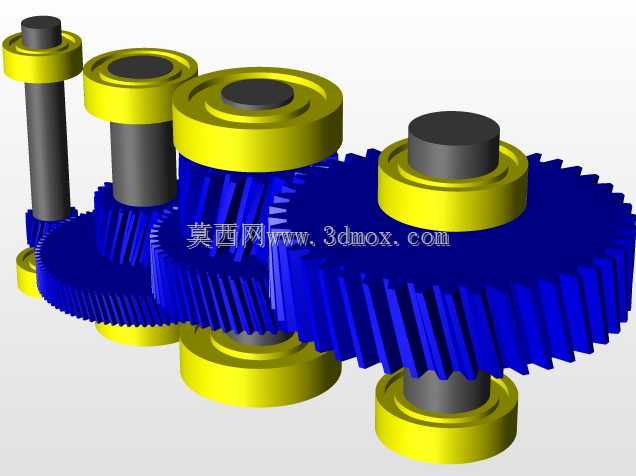

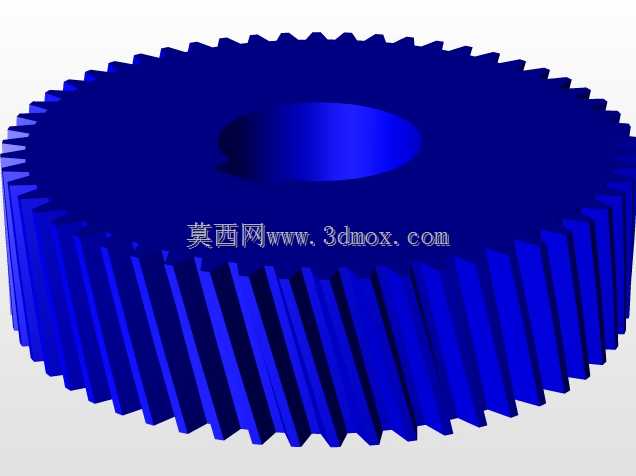

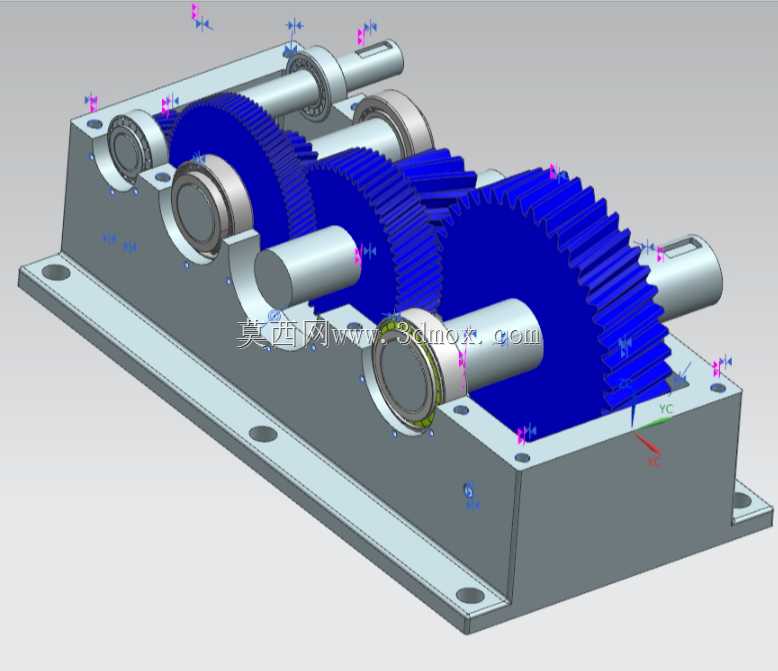

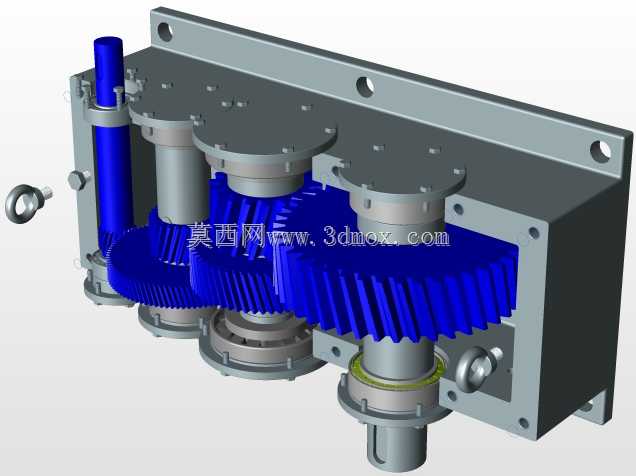

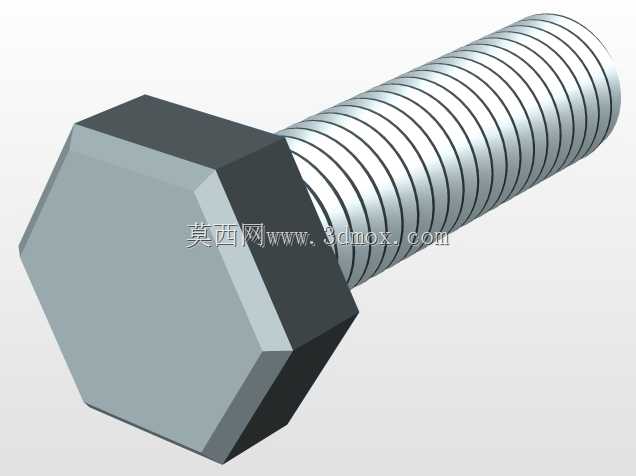

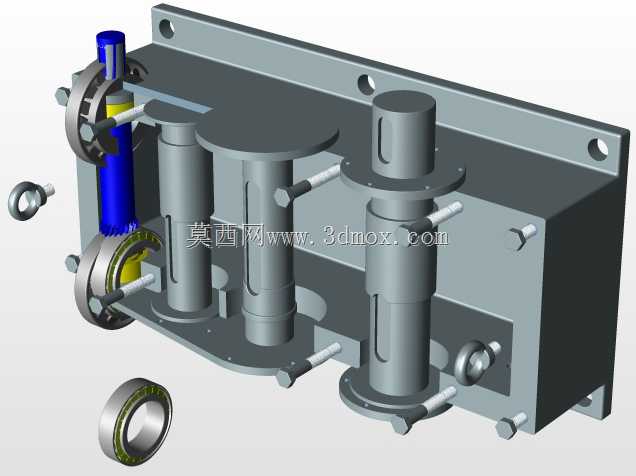

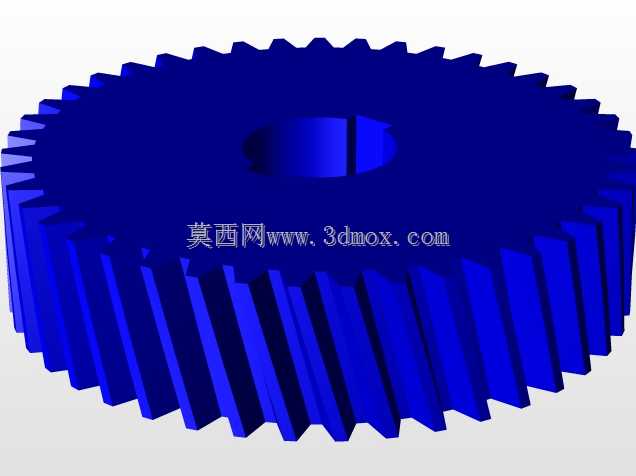

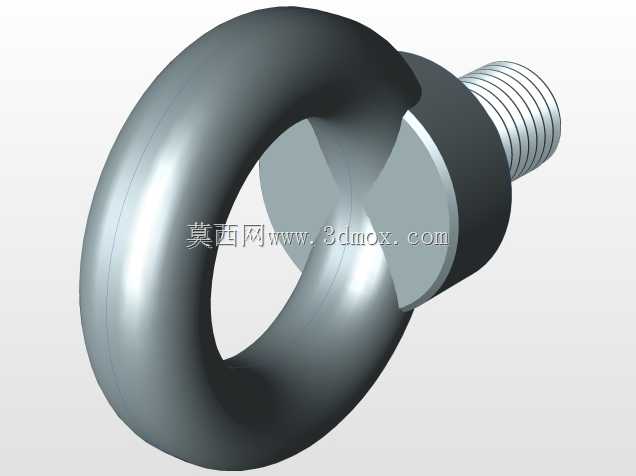

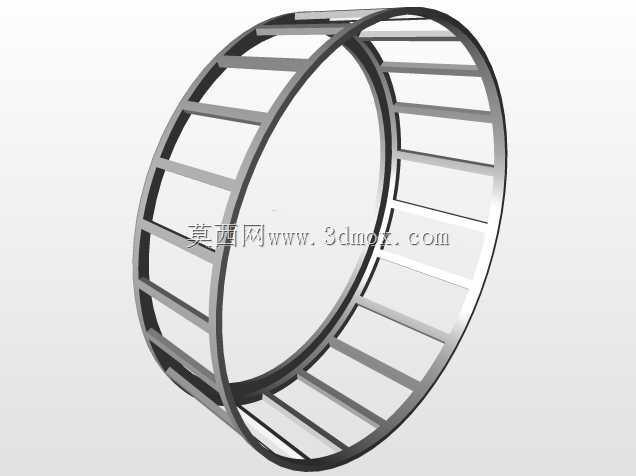

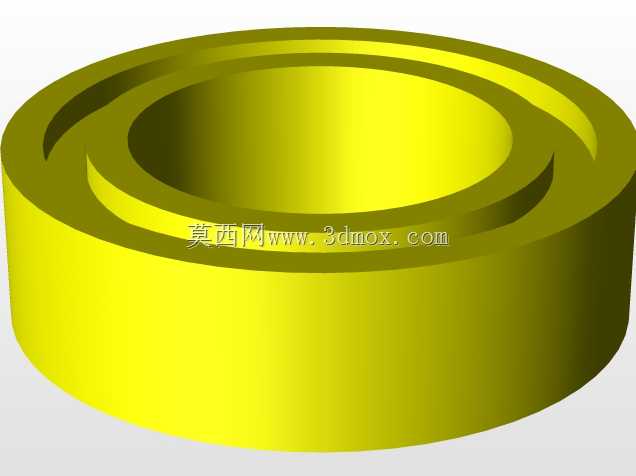

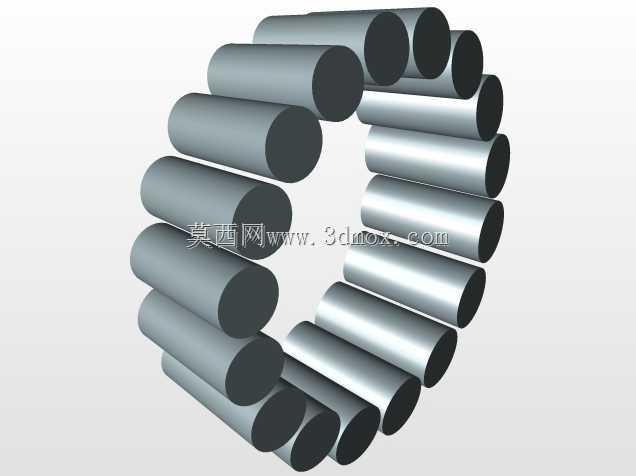

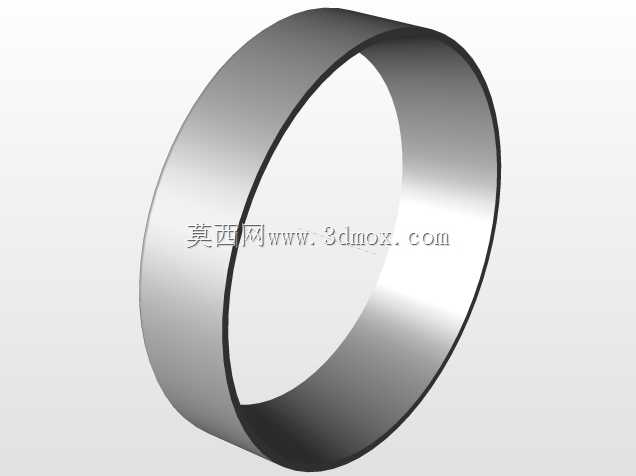

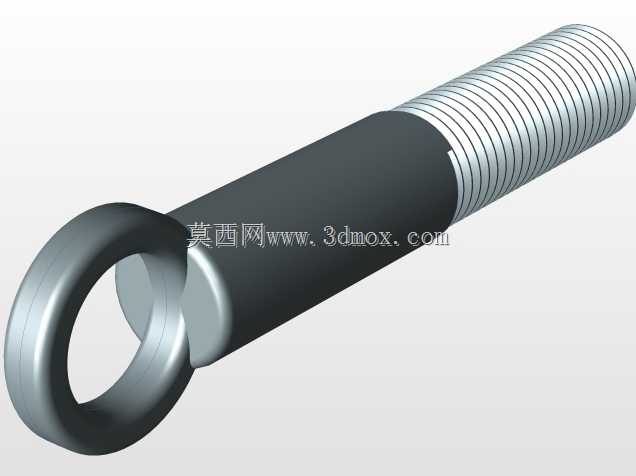

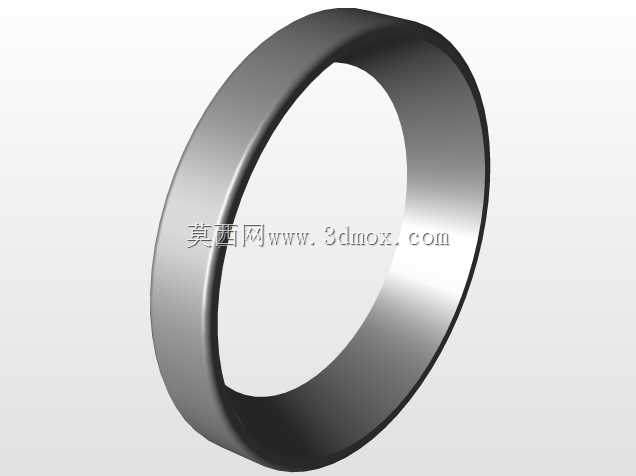

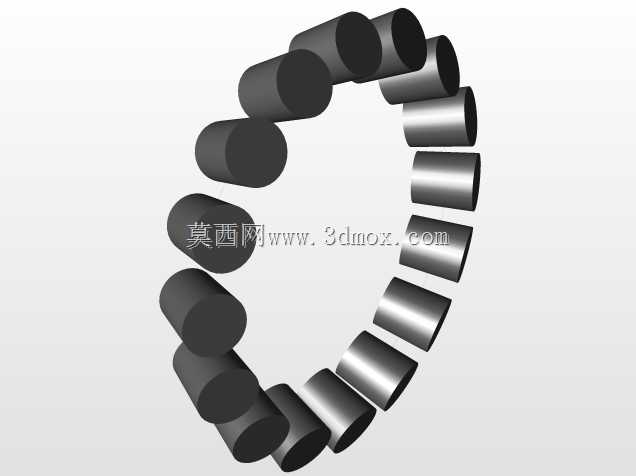

这款四级齿轮传动变速箱，主要面向需要大传动比、低输出转速的重载传动场景，常见于矿山输送设备、中小型冶金辅机、建材生产流水线的动力传输环节，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时承担传动系统的载荷缓冲、转速匹配功能。从结构设计来看，箱体采用剖分式灰铸铁壳体，底座预留统一规格的安装螺栓孔，安装面做了铣削平处理，能保证与设备机架的贴合精度，避免长期运行出现箱体偏移、齿轮啮合错位的问题；箱体侧壁的轴承座孔为同轴镗削加工，每根传动轴的两端都配置深沟球轴承承担径向载荷，输入、输出轴端伸出箱体的位置预留了密封件安装槽，可适配骨架油封防止润滑油泄漏、外界粉尘进入箱体内部。传动链采用四级渐开线圆柱齿轮依次啮合的布局，齿轮从高速级到低速级模数逐级增大，齿宽也对应加宽，匹配不同转速级的载荷分布特性，高速级小齿轮做了齿顶修缘处理，降低高转速下的啮合冲击与运行噪音，低速级大齿轮采用整体式结构，保证重载下的轮齿强度。设计过程中优先考虑了装配工艺性，每根轴上的齿轮、轴承、轴套都设置了对应的轴肩定位，轴端预留挡圈槽做轴向固定，装配时可依次将轴系组件从箱体剖分面位置放入轴承座孔，再合上箱盖完成组装，后期维护拆检时不需要完全拆卸设备与箱体的连接螺栓，就能打开箱盖检查齿轮磨损、轴承游隙情况。箱体顶部预留了透气塞安装位，避免长期运行箱内温度升高、压力过大出现润滑油渗漏，箱体下部设置油位观察与放油螺塞位置，可采用浸油润滑方式给齿轮、轴承提供润滑，油位高度控制在低速级大齿轮齿根以上1-2个齿高位置，既保证齿轮啮合带油充足，又不会因为搅油阻力过大造成额外的功率损耗。轴系的轴向间隙通过轴承端盖的调整垫片组控制，可根据实际运行温度调整垫片厚度，补偿热胀冷缩带来的轴向尺寸变化，避免轴承出现卡滞、间隙过大窜动的问题。整体安装边界上，输入、输出轴的轴伸尺寸、键槽规格都匹配常规Y系列电机、作业端联轴器的连接标准，不需要额外做转接件就能完成动力对接，箱体底座的安装孔距、中心高参数也适配常规工业设备的安装机架尺寸，可直接替换同规格的老旧变速箱部件，减少设备改造的适配工作量。
