多档位齿轮组变速箱结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:220929
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计
  • 多档位齿轮组变速箱结构设计

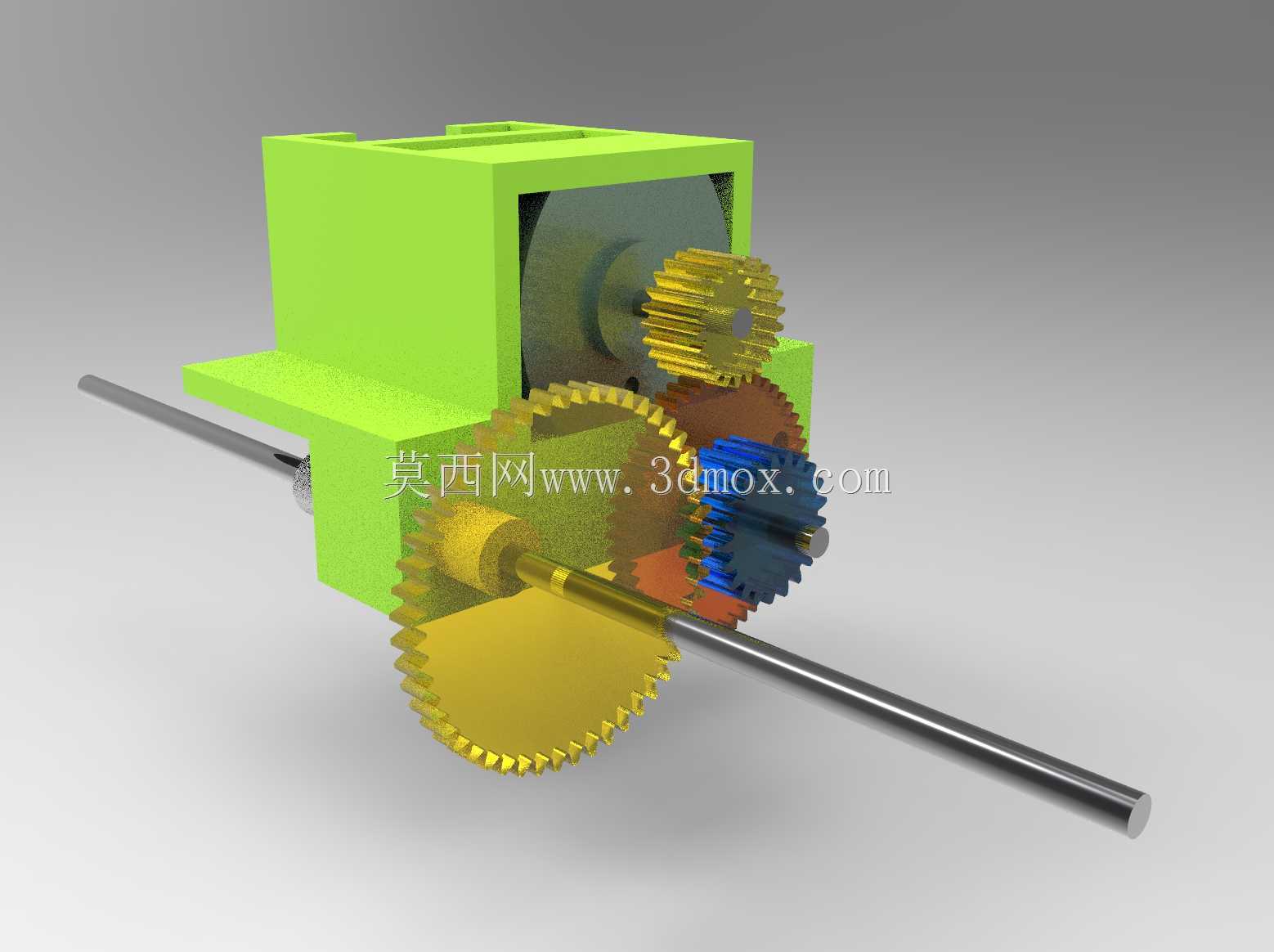

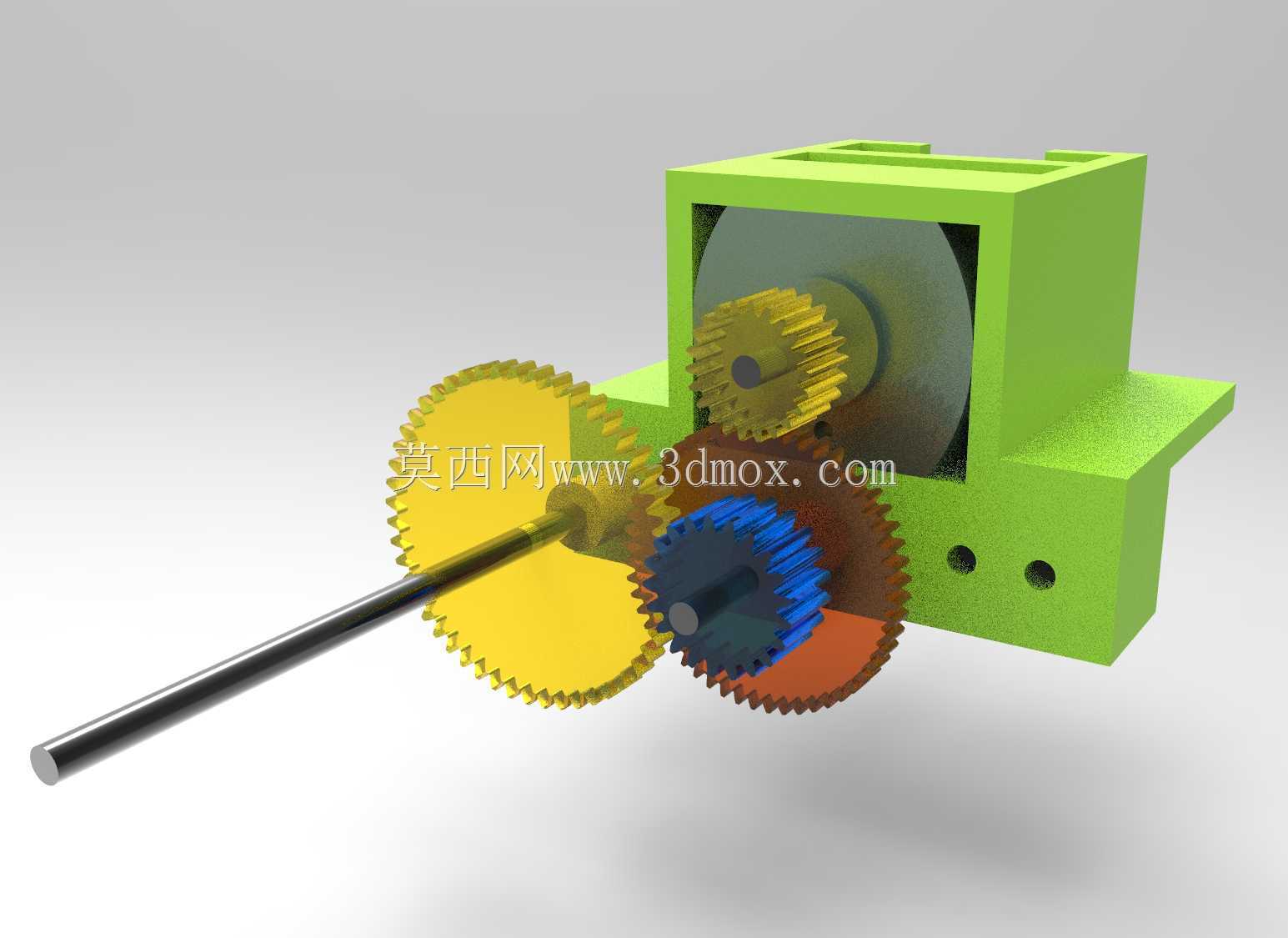

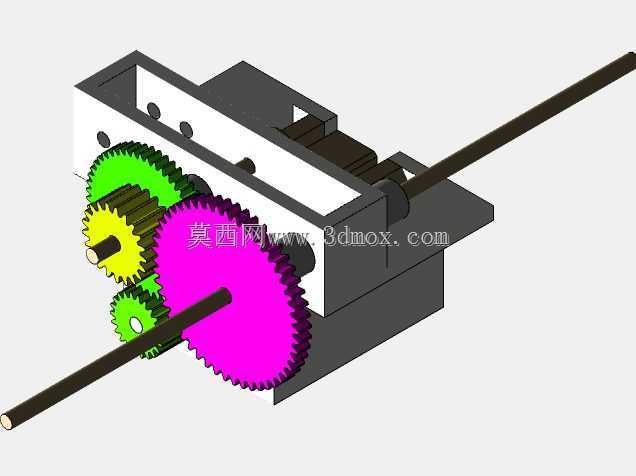

这款变速箱采用多级圆柱齿轮啮合传动结构,主要适配小型动力传输场景,常见于科教演示装置、小型模型动力总成、低负载自动化输送单元的动力变速环节,可实现输入转速的多档位降速增扭输出,匹配不同工况下的负载扭矩需求。从结构布局来看,箱体采用开式可视化框架设计,输入轴贯穿箱体侧部安装位,轴端通过轴承与箱体侧壁定位,保证转动过程中的同轴度,避免高速运转时出现轴系跳动。各级齿轮采用不同齿数配比,黄色大直径齿轮作为一级减速从动轮,与输入轴端的小直径主动齿轮啮合,实现第一级大传动比降速,后续依次通过中间轴上的双联齿轮、蓝色小齿轮、棕色齿轮完成多级传动,最终将动力传递至输出端,不同齿轮的模数统一适配,保证啮合过程中齿面接触应力均匀,降低运转噪音与齿面磨损。设计过程中优先考虑了安装边界的适配性,箱体底部预留两个定位安装孔,可直接通过螺栓固定在安装基座上,输入轴伸出长度满足外接联轴器、带轮的安装空间需求,输出端的轴径尺寸匹配常规小型负载的连接孔径,无需额外加工转接套即可完成装配。齿轮与轴的连接采用平键周向定位,轴向通过轴用挡圈限制齿轮窜动,避免运转过程中齿轮移位导致的啮合脱开、打齿问题。箱体的内腔尺寸预留了足够的齿轮运转间隙,不会出现齿轮与箱体内壁剐蹭的情况,同时开式结构也方便日常观察齿轮啮合状态,及时添加润滑脂维护。在实际应用场景中,这类小尺寸变速箱可直接搭配小型直流电机使用,为模型小车、小型传送带、科教实验台提供合适的输出转速,通过切换不同齿轮组的啮合状态,还可拓展实现多档位变速功能,满足不同负载下的转速调节需求。设计时对各轴的中心距做了精准校核,保证齿轮啮合的侧隙处于合理范围,既不会因侧隙过大导致传动回程误差超标,也不会因侧隙过小出现卡滞、运转阻力过大的问题。各齿轮的齿宽经过匹配计算,在满足扭矩传输强度的前提下尽可能缩小轴向尺寸,控制整体结构的体积,适配小型设备紧凑的安装空间。
