弯头结构无齿轮变速传动机构设计

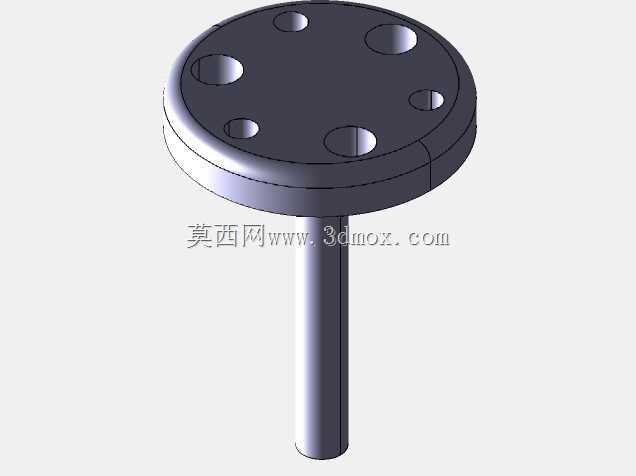

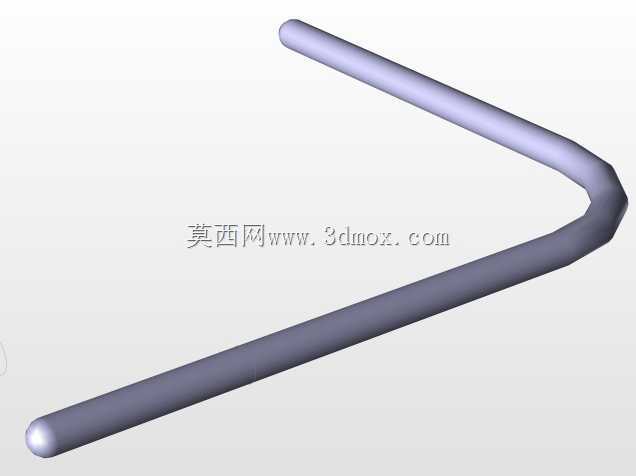

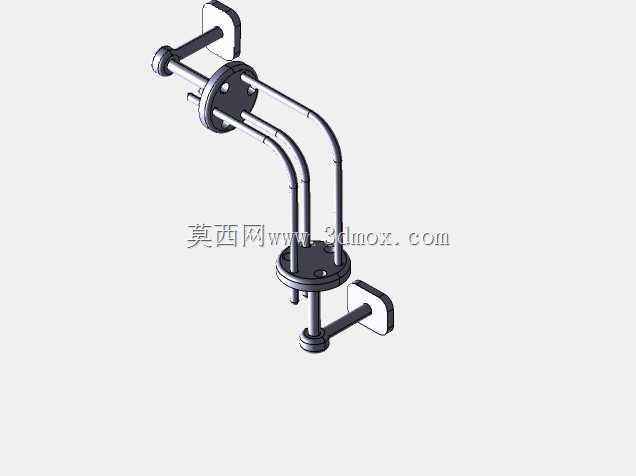

这款无齿轮变速传动机构采用弯头式传动结构，突破了传统齿轮啮合传动的固有设计思路，在对传动噪音、传动平顺性有较高要求的轻载传动场景中具备独特应用优势。不同于常规依靠齿面啮合传递扭矩的变速结构，该机构通过多组平行布置的弯形传动杆件，配合两端带导向孔的转盘结构实现扭矩传递与转速变换，输入端的转动通过弯杆的空间轨迹约束传递至输出端，可通过调整弯杆的弯曲曲率、两端转盘的偏心距实现不同传动比的匹配，全程无刚性齿面的硬接触冲击，运行过程中传动噪音远低于同功率等级的齿轮变速器。

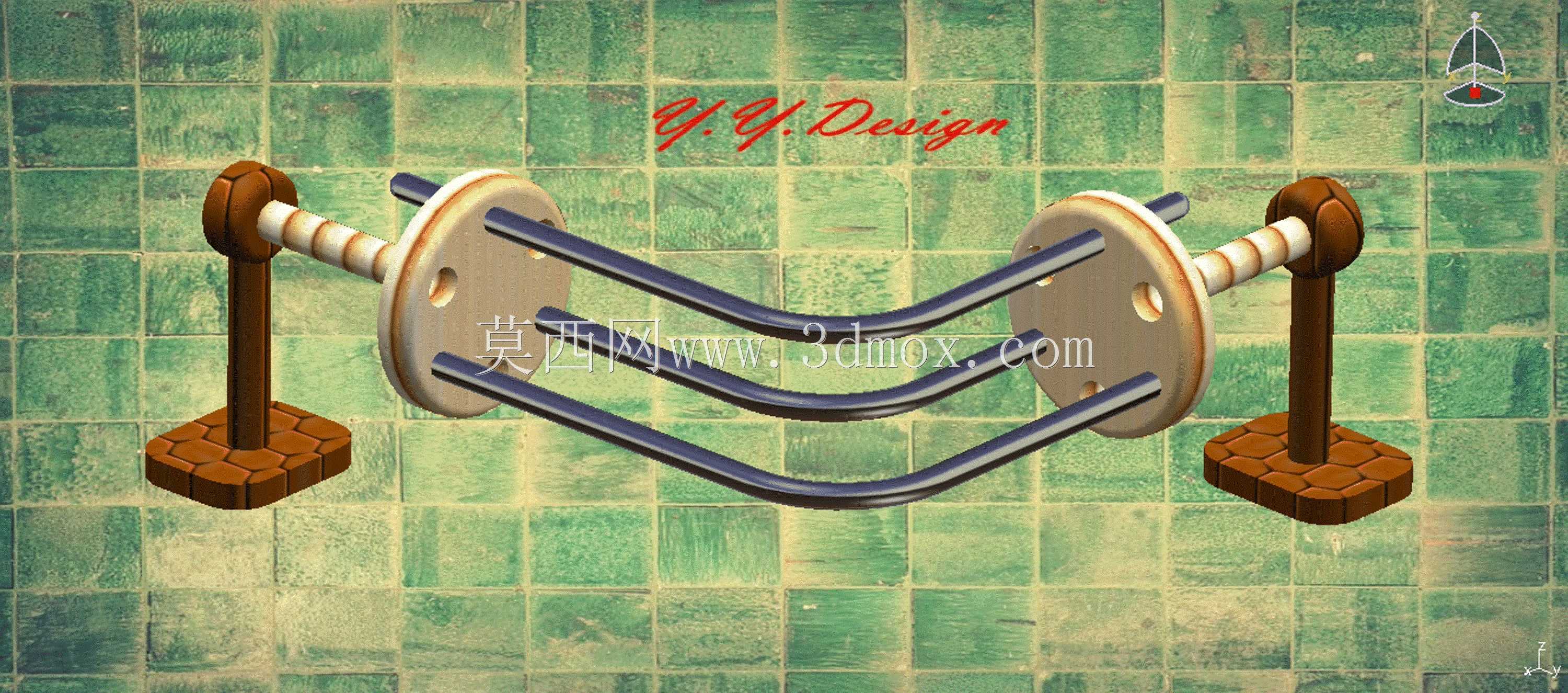

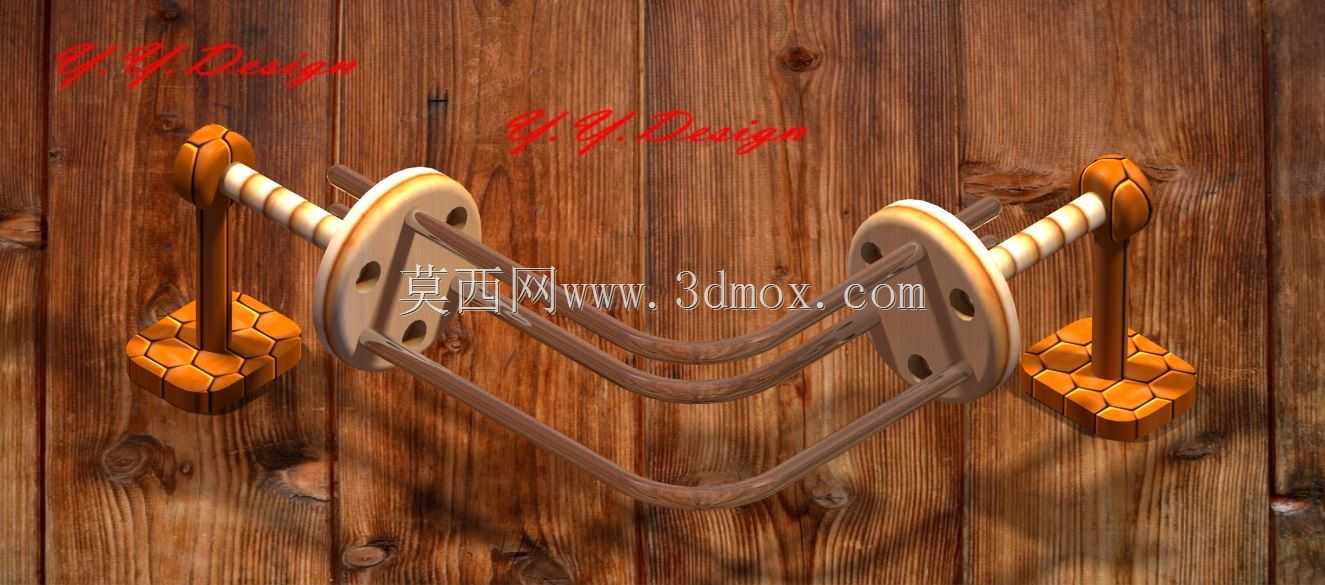

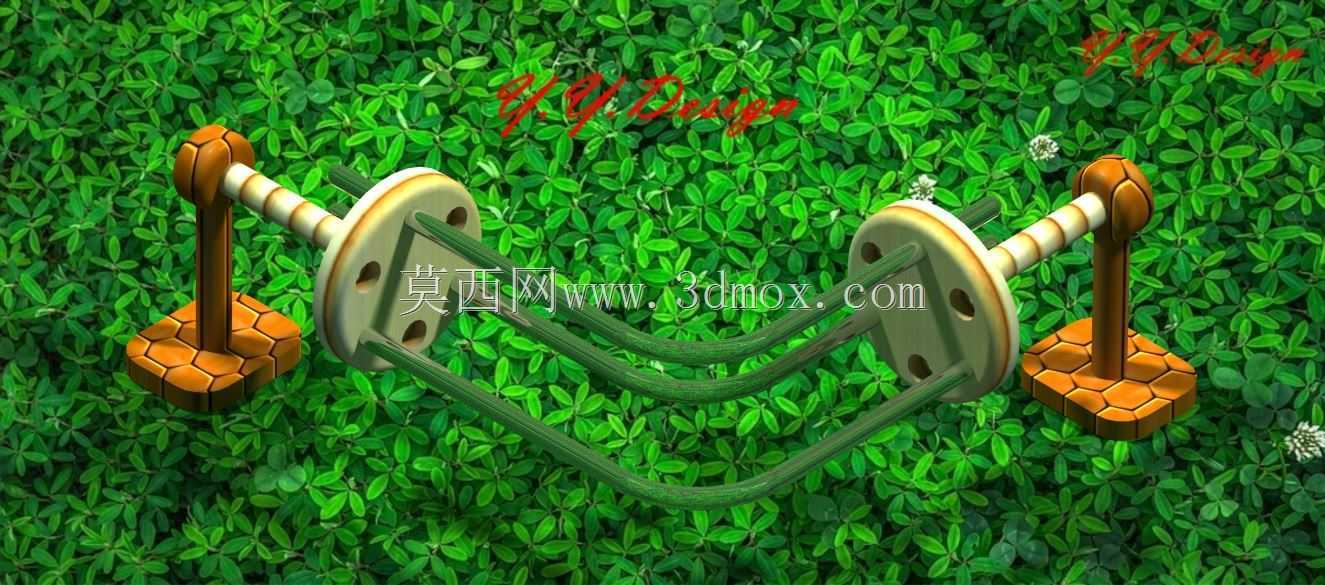

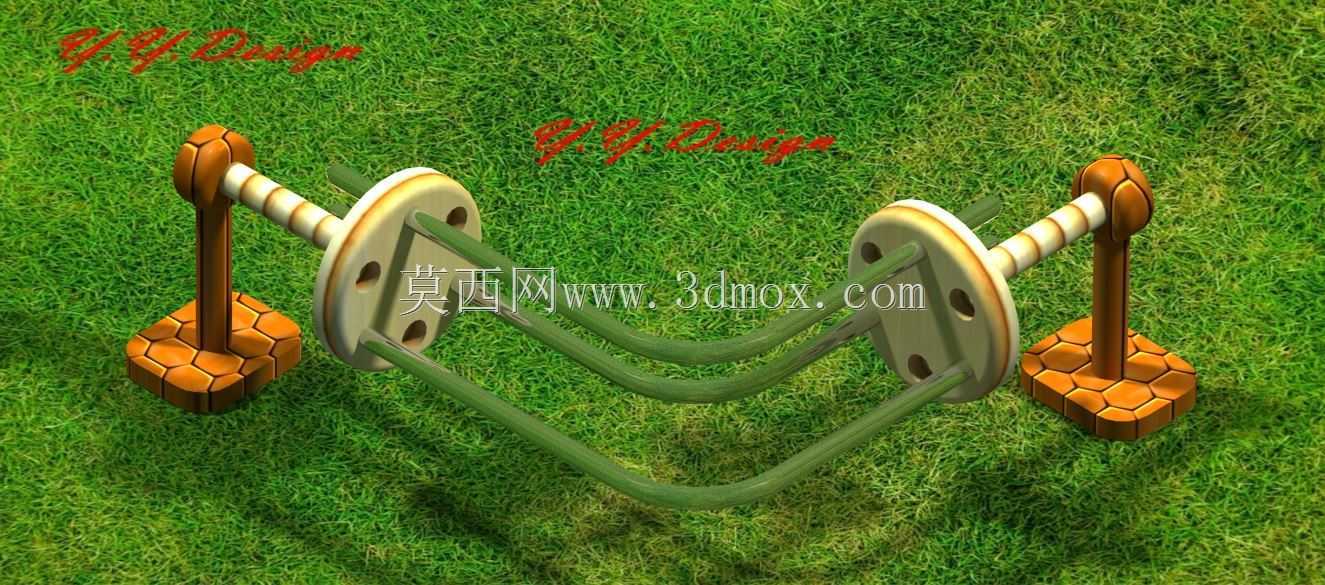

从实际应用场景来看，这类无齿轮变速结构可适配小型轻工输送设备、教学演示实验台、低载荷精密进给机构等场景，尤其适合需要避免齿轮啮合间隙带来传动误差的轻载精密传动工位，不会出现齿轮磨损后齿侧间隙增大导致的传动回差问题。结构设计上，两端的支撑座采用六边形蜂窝状底座结构，可直接通过螺栓固定在安装基准面上，安装时需保证两端支撑座的同轴度误差控制在合理范围内，避免弯杆转动过程中出现卡滞、附加载荷过大的问题。两端转盘上的导向孔与弯杆端部采用间隙配合，配合面可加装自润滑衬套降低转动摩擦阻力，无需额外布置复杂的润滑管路即可长期稳定运行。

从安装边界来看，该机构整体轴向长度可根据实际传动需求调整弯杆长度适配，径向尺寸由弯杆的弯曲半径决定，选型时需预留足够的径向转动空间，避免弯杆转动过程中与周边设备构件发生干涉。输入端与输出端的轴段采用等直径设计，可直接通过联轴器与动力端、负载端连接，无需额外加工转接结构。传动过程中，弯杆同时承受扭矩与弯曲交变载荷，设计时需根据额定传递扭矩核算弯杆的截面直径与材质强度，避免长期运行出现弯杆塑性变形导致传动失效。相较于传统齿轮变速器，该结构零件数量更少，加工无需复杂的齿形切削工序，普通机加工设备即可完成全部零件的加工制造，装配流程简单，后期维护仅需定期检查配合面的磨损情况即可，维护成本远低于同参数的齿轮变速结构。在对传动静音性、传动平顺性要求较高的民用小型设备、教学展示装置中，这类结构可完全替代传统小功率齿轮变速器，规避齿轮加工精度不足带来的振动、噪音问题。
