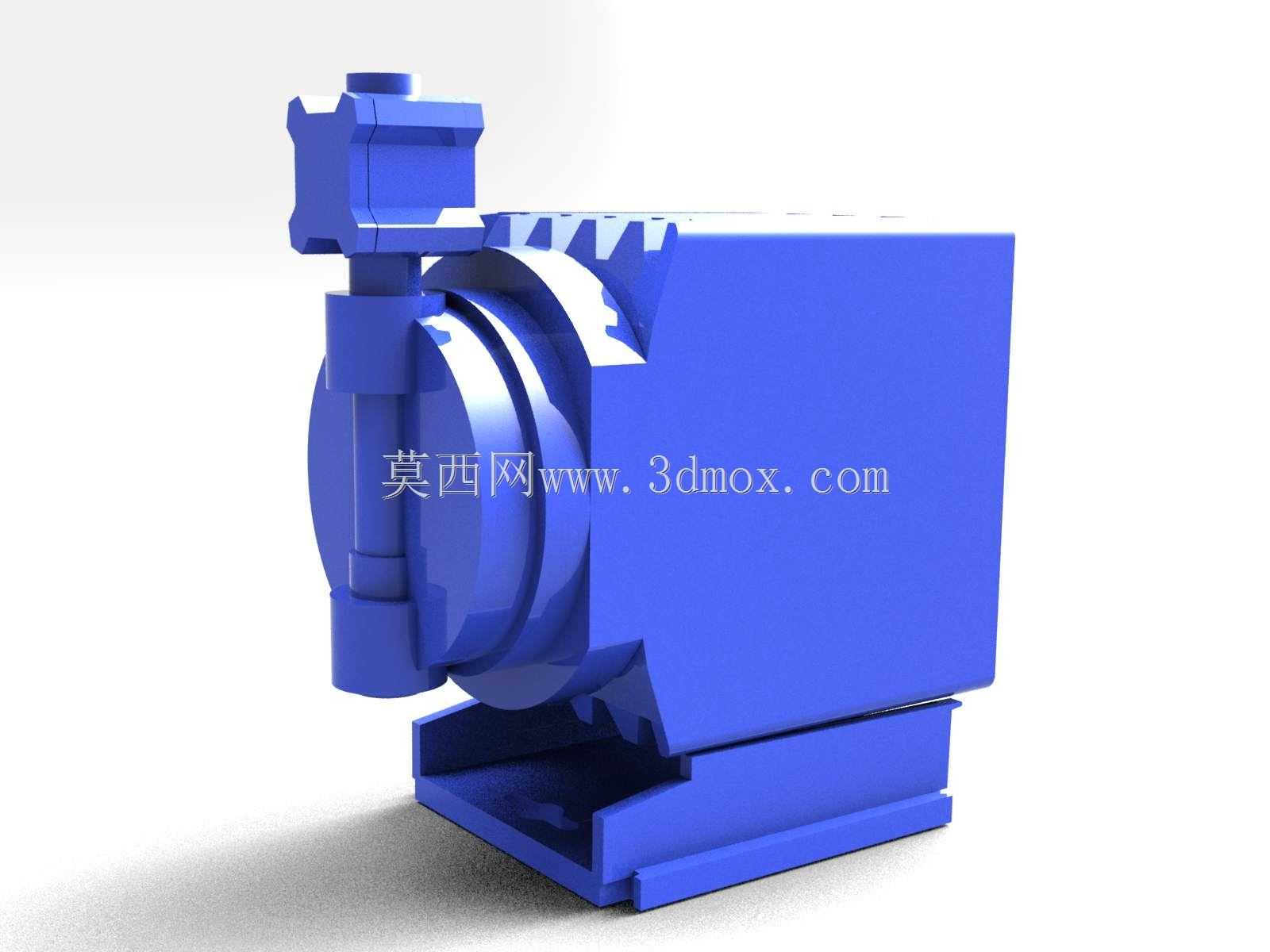

Milton Roy LMI系列P型计量加药泵结构

在水处理、化工制程、食品加工等需要精准投加流体介质的工况场景里，计量加药泵是核心的药剂投加执行单元，本次呈现的P系列Milton Roy LMI加药泵结构，完全贴合现场实际安装与运维需求做的三维还原。从实际应用来看，这类泵主要承担腐蚀性药剂、絮凝剂、阻垢剂、pH调节药剂等小流量高精度流体的定量输送任务，区别于普通离心泵的大流量粗放输送，它可以在系统压力波动的工况下维持稳定的投加精度，避免药剂投加过量或不足引发的工艺参数失控。

从功能特性上看，该泵采用电磁驱动或者机械隔膜的传动结构，泵头部分做了独立的腔体隔离设计，输送介质不会接触到传动侧的运动部件，既可以适配带轻微腐蚀性的药剂，也能减少传动部件的腐蚀损耗，延长设备整体的运维周期。泵体的流量调节结构集成在机身侧部，可通过手动旋钮或者外接信号实现0-100%量程的流量无级调节，满足不同工艺负荷下的投加量需求，出口处配置的单向阀结构可以有效防止管路背压引发的药剂倒流，避免工艺管路内的流体倒灌污染药剂储罐。

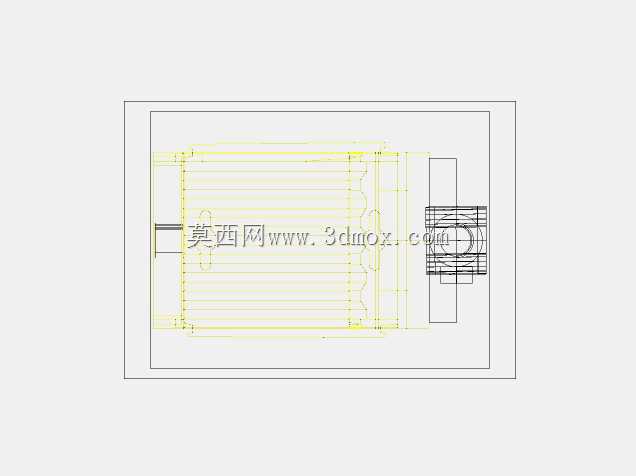

做三维结构设计的时候，首先要明确安装边界的约束，这类泵通常安装在加药装置的机架面板或者混凝土基础台面上，底部的安装支座预留了标准的螺栓固定孔位，建模时需要严格对齐安装孔的中心距、支座底面的平面度公差，避免现场安装时出现孔位错位无法固定的问题。泵头与传动箱体的连接法兰尺寸、进出口管路的接口螺纹规格都要匹配现场常用的管路标准，减少现场改造配管的工作量。机身的整体轮廓做了方正化的结构处理，既可以紧凑排布在加药撬装的有限空间内，也能预留出足够的手部操作空间，方便运维人员调节流量旋钮、更换易损的隔膜备件。

外形尺寸上，该泵属于小型计量泵范畴，整体长宽高尺寸适配常规加药撬的层架安装高度，泵头突出机身的长度控制在合理范围，不会因为泵头过长导致相邻设备的安装空间被挤占，进出口的管路接口朝向统一设置在泵体侧上方，方便现场走管时做向上或者水平方向的管路排布，避免管路积液残留。传动箱体的外壳做了加强筋结构设计，既可以降低泵运行时的结构振动传导，也能提升外壳的结构强度，避免运输或者安装过程中受外力碰撞出现壳体变形。建模时对内部的隔膜运动行程、偏心传动结构的运动干涉做了完整校验，确保各运动部件在全行程范围内不会出现卡滞、碰撞的问题，还原的结构完全可以直接用于加药系统的方案排布、安装模拟以及运维培训的演示使用。
