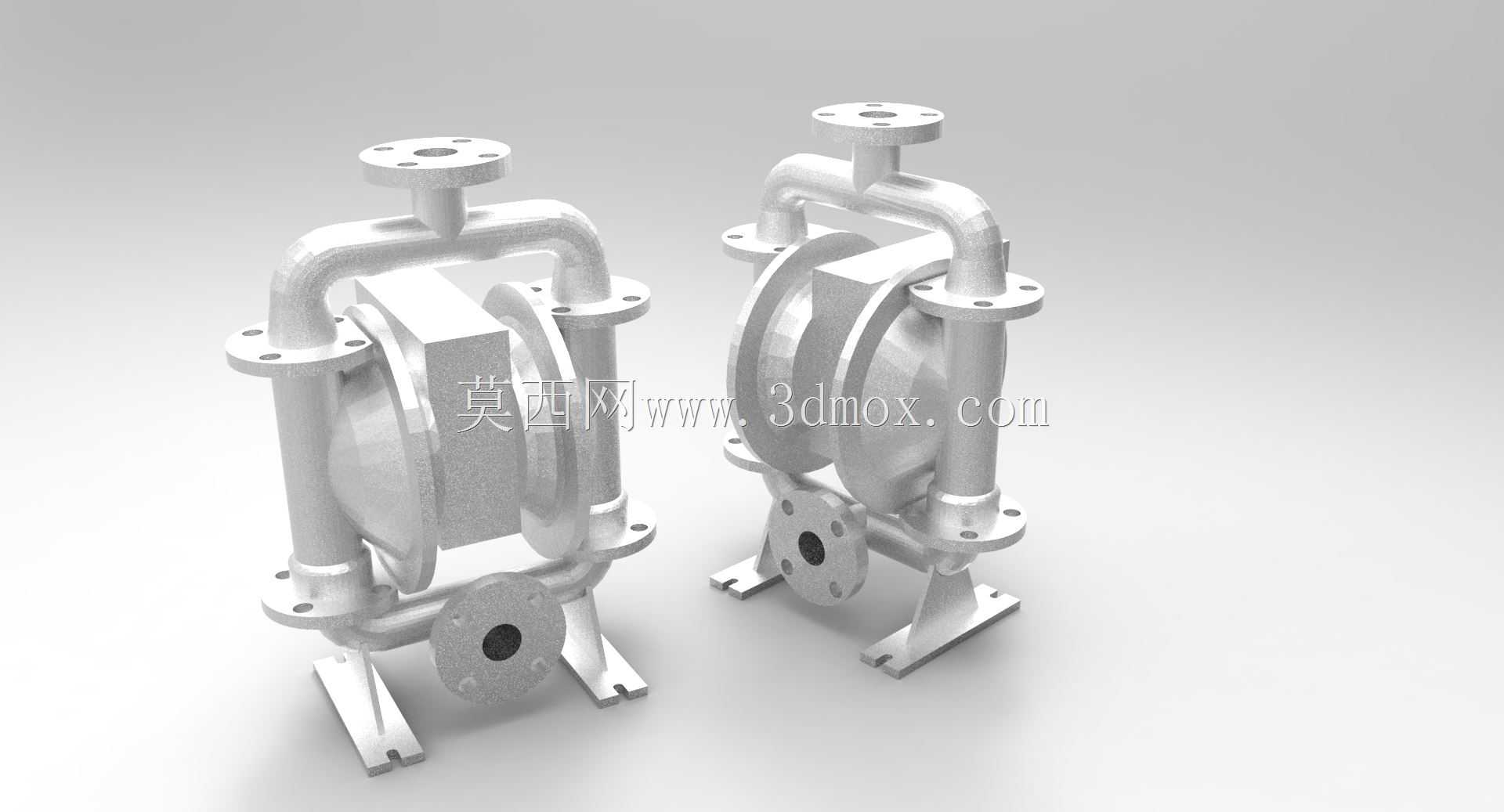

威尔登PX400气动隔膜泵结构设计

这款1-1/2英寸口径的气动隔膜泵，在化工、涂装、污水处理等场景中应用十分广泛，日常可输送含颗粒杂质的浆料、腐蚀性流体、高粘度介质，相比电动泵不存在电火花风险，在易燃易爆工况下的适配性更强。从结构设计来看，整体采用对称式双隔膜腔布局，进出液口采用法兰连接形式，顶部为进气驱动端接口，底部预留排污与安装支脚，两侧隔膜室通过中心连杆联动，压缩空气进入配气阀后交替推动两侧隔膜往复形变，改变腔室容积完成吸排液动作，无需灌泵引水，自吸能力可达数米，空转运行也不会造成泵体损坏。建模过程中优先还原了泵体的流道走向，进出液口的法兰孔位完全匹配对应通径的管路安装标准，支脚的安装孔间距、孔位尺寸严格参照实物测绘数据，确保模型导入装配场景后可直接对接管路布局，不会出现安装干涉问题。泵体的过流部件与外壳采用分体式建模逻辑，隔膜、阀球、阀座等易损件单独拆分零件层级，方便后续做维护拆装模拟，也便于设计人员针对不同输送介质更换对应材质的过流零件。外形轮廓上，泵体整体宽度、高度、进出液口中心距都做了1:1还原，两侧的管路接口预留了足够的扳手操作空间，支脚的高度设计兼顾了底部管路排布与排污操作的空间需求，安装时无需额外垫高即可完成底部管路对接。在实际选型应用中，这类泵不需要复杂的电控配套，仅通过气源压力调节即可改变输送流量，可输送的介质范围从低粘度溶剂到高粘度膏体都能覆盖，甚至可以输送含硬质颗粒的矿浆、污水杂质，不会像离心泵那样出现叶轮卡滞、密封磨损过快的问题。建模时特意还原了泵体外部的加强筋结构，这些结构分布在隔膜腔外壳与进出液管衔接位置，可承受更高的管路压力与工作振动，避免长期运行出现壳体开裂问题。配气阀模块的外形与安装位置也做了精准还原，方便设计人员在做设备布局时预留气源接口的操作空间，整体模型的装配层级清晰，各零件的配合公差参照实际产品的装配要求设置，可直接用于设备方案的布局演示、管路干涉检查，也可作为同类型泵产品改型设计的参考基础，帮助设计人员快速完成流体输送工位的泵体选型与布局验证，减少现场安装时的尺寸匹配问题。
