台达型面板式电气控制操作单元

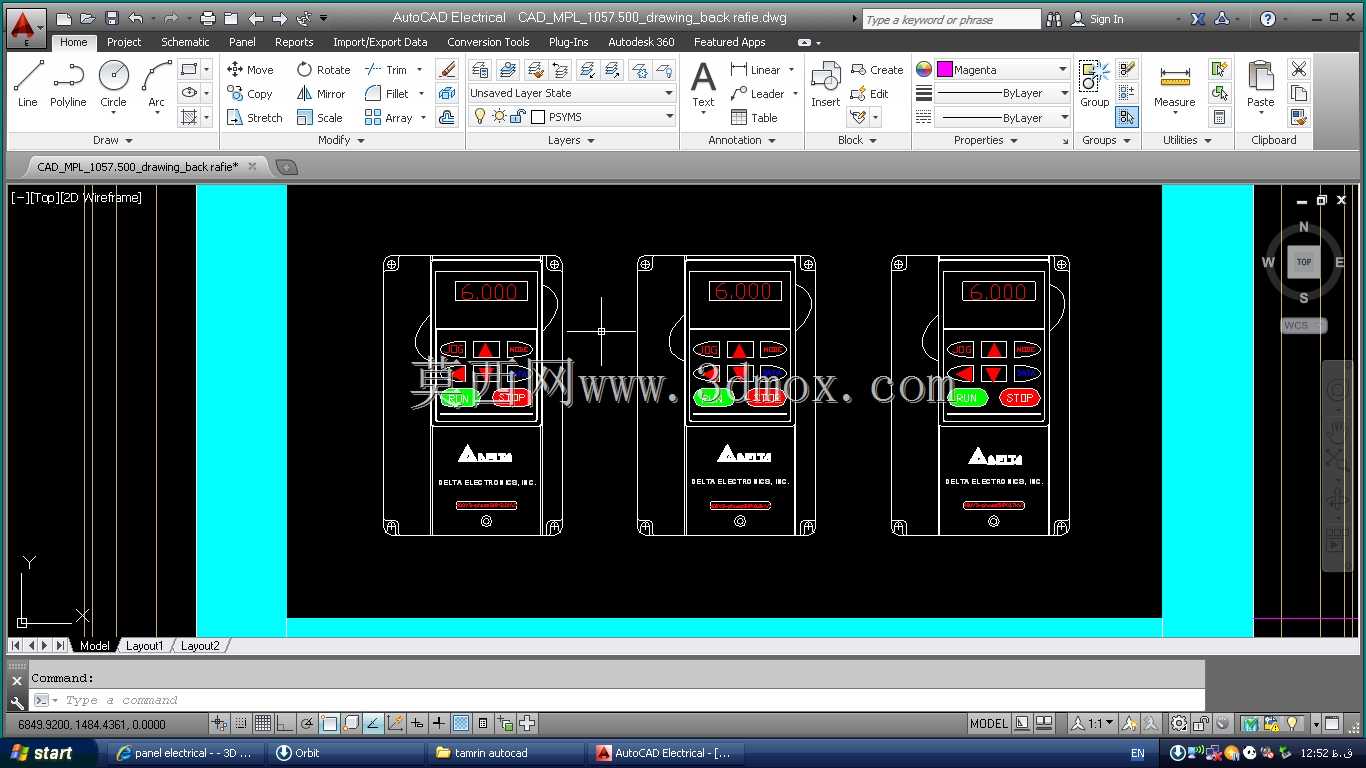

这类面板式电气操作单元，多应用在工业控制柜门板、小型设备操作面、分布式IO站的本地操作端，是现场操作人员和设备控制系统交互的直接载体，日常生产中用来完成参数调整、运行状态确认、启停指令下发、故障复位这类高频操作，不需要打开柜门就能完成大部分常规操作，既提升操作效率也能避免柜门频繁开启带来的防尘防护失效问题。从设计层面看，三款同系列不同规格的单元采用统一的安装开孔边界，同系列替换时不需要重新修改柜门开孔尺寸，柜体加工阶段可以统一开孔标准，减少钣金加工的换型工序，安装时采用卡扣式固定结构，不需要额外的固定螺丝，从柜门正面推入即可完成卡装，后期维护更换时单人就能在柜外完成拆装，不需要进入柜内作业。外形上采用竖版窄长布局，宽度控制在标准DIN导轨安装单元的整数倍区间，高度适配常规控制柜门板的预留空间，多台并排安装时相邻单元的操作按键不会出现干涉，操作区的按键采用功能分区布局，上方是数显窗口用来展示当前运行参数、故障代码，中间区域是功能调整按键，下方是醒目的启停与复位按键，红绿按键采用行业通用的色彩标识，操作人员不需要额外记忆就能快速识别操作，按键的按压行程做了适配工业场景的优化，戴劳保手套操作时也能准确触发，不会出现误触或者按动无响应的情况。设计过程中优先考虑了现场操作的容错性，数显窗口采用高对比度的数码管显示，车间不同光照环境下都能清晰读取数值，面板表面做了防油污的哑光处理，长期在有少量切削液、粉尘的车间环境使用，不会轻易积留污渍，擦拭清洁也很方便。安装边界上，单元背部的接线端子采用下沉式布局，安装后不会和柜内的走线槽、相邻安装的小型断路器产生空间干涉，背部的防护等级满足柜内安装的常规要求，正面的防护等级适配柜门安装后的户外或者车间溅水场景，不需要额外加装防护面罩。这类操作单元在做三维布局时，可以直接嵌入到柜体门板的装配体中，提前验证开孔位置和柜内元器件的空间避让关系，也能用来做操作工位的人机工程验证，确认按键高度是否符合站立操作的舒适区间，数显窗口的角度是否方便操作人员快速读取数值，避免后期样机装配完成后再修改门板开孔，减少样机迭代的返工量。
