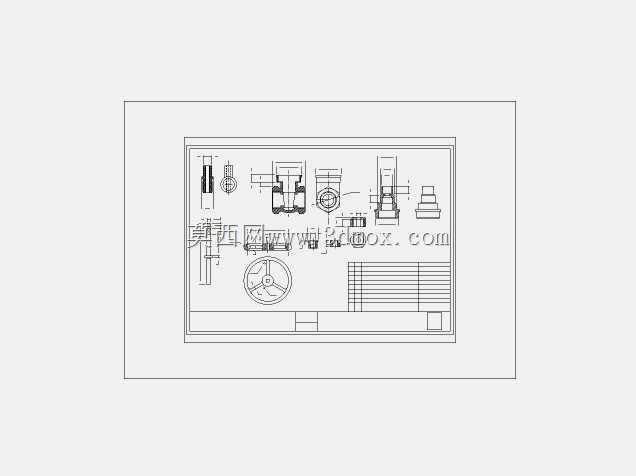

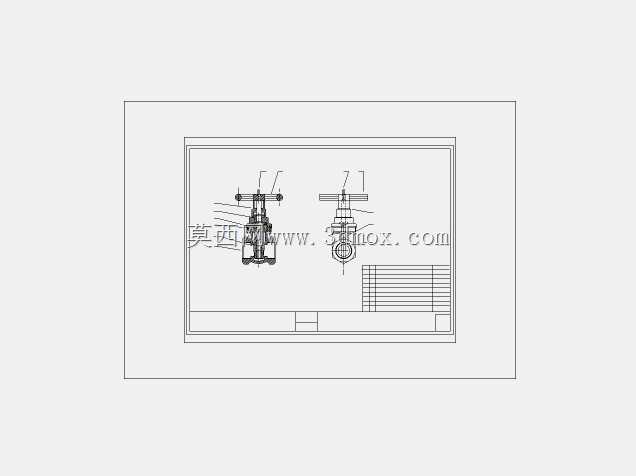

明杆楔式单闸板闸阀结构设计

这款闸阀的结构设计围绕管路截断工况展开，核心功能是实现管路内介质的通断控制，不承担流量调节职责，适配净水输送、暖通循环、低压给排水、普通工业流体输送等场景，安装在管路干线或分支节点处，可在检修下游设备、管路分段维护时完全截断介质流，避免介质泄漏影响作业安全。从结构设计逻辑来看，采用明杆结构设计，阀杆的升降行程可直接通过外露部分观察，现场运维人员无需额外加装开度指示装置，就能直观判断阀门的启闭状态，避免误操作；楔式单闸板的密封副设计，依靠闸板与阀座密封面的楔紧力实现密封，相比平行闸板结构，对管路安装时的微小同轴度偏差有更好的适配性，降低安装精度要求带来的施工成本。手轮驱动的结构设计，无需额外配置气动、电动执行机构，适配无动力源的现场工况，操作时通过旋转手轮带动阀杆梯形螺纹副传动，将旋转运动转化为闸板的直线升降运动，传动过程平稳，操作力矩适中，普通运维人员无需专用工具即可完成启闭操作。从安装边界来看，该闸阀采用法兰连接结构，两端法兰的密封面尺寸、螺栓孔中心距符合对应公称通径的通用管路标准，可直接与同压力等级的管路法兰配对安装，无需额外加工过渡连接件；安装时需预留足够的阀杆上升空间，避免阀门全开时阀杆顶端与周边管线、构筑物发生干涉，手轮操作侧需预留不小于单臂操作的空间，方便日常启闭操作与密封件更换维护。结构细节上，阀盖与阀体采用中法兰螺栓连接，中间加装密封垫片，可承受对应公称压力下的介质静压，避免中腔泄漏；阀杆与阀盖之间设置填料密封结构，当填料出现磨损泄漏时，可在带压状态下通过拧紧填料压盖螺栓实现密封补偿，无需停机排空管路即可完成维护，大幅降低运维停机时间。闸板的导向结构设计在阀体内腔两侧，启闭过程中闸板沿导向槽升降，避免闸板偏移导致密封面偏磨，延长密封副使用寿命；全开状态下闸板完全提升至阀体内腔上部，流道完全贯通，介质流动阻力极小，不会产生明显的压力损失，适合长距离管路干线的通断控制。
