双工位立式压装作业压缩机结构设计

　　在精密零部件压装、小型工件成型的车间作业场景里，这类立式双工位结构的压合设备，核心是通过稳定的机械结构输出可控下压力，完成轴承压入、薄材冲切、小部件铆接这类对压合精度有要求的工序，相比单工位压合设备，双转盘式的工位布局能让操作人员在压头作业的同时完成上下料，把单件作业的辅助等待时间压缩近四成，适配中小批量零部件的连续加工需求。从结构设计逻辑来看，整套机架采用双立柱加多层支撑板的承载形式，底部安装板做了加厚处理并预留地脚安装孔，既可以直接通过膨胀螺栓固定在混凝土地面，也能搭配减震垫安装在重型工作台面上，整体安装边界控制在长700mm、宽500mm、高900mm的范围内，不会占用过多车间作业空间，适合嵌入小型生产线的压装工位。

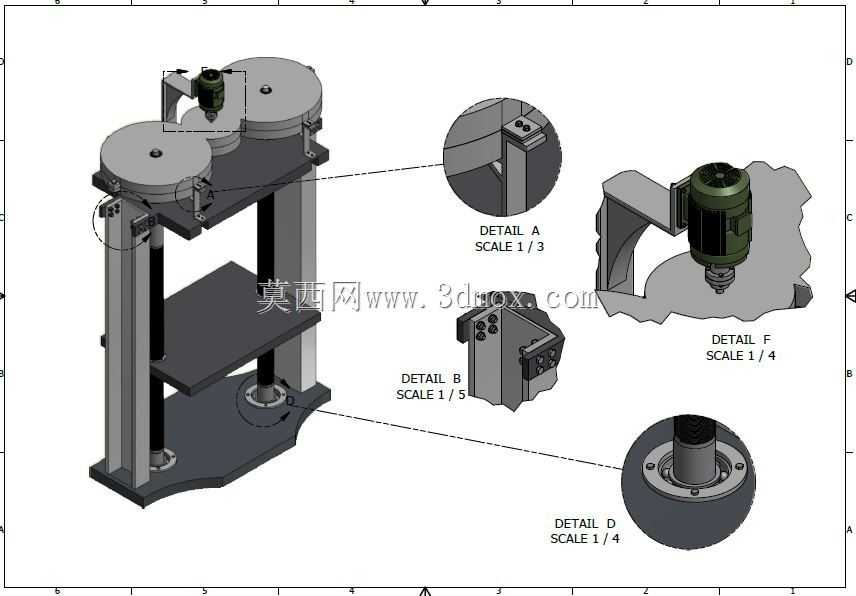

　　设计过程中首先针对立柱承载做了应力校核，两根导向立柱选用调质处理的圆钢材质，和上下转盘的配合处加装了直线轴套，保证转盘转动时的同轴度，同时避免长期负载下立柱出现弯曲变形；上下两层转盘的定位销孔做了位置度公差管控，每个工位都预留了工装安装的螺纹孔，可根据加工工件的外形快速更换适配夹具，不用对主体机架做二次改造。压头驱动部分的安装支架做了分体式设计，通过螺栓固定在上层转盘的侧方，支架和压头的连接面设置了调整垫片，可根据实际压合行程需求微调压头的初始高度，细节处的局部放大结构能看到，转盘的转动限位采用了弹簧销定位结构，转动到工位后能自动卡入定位槽，避免压合作业时转盘出现偏移，保障压合位置的重复精度。中层的置物平台可用来放置待加工工件、

　　作业工具或者辅助检测量具，底部的转盘支撑结构加装了推力轴承，减少转动时的摩擦阻力，操作人员单手就能完成工位切换。整套结构在设计时同步完成了各连接部件的受力仿真，对螺栓连接位置、焊缝承载位置都做了冗余强度设计，避免长期交变负载下出现结构开裂或者连接松动的问题，所有外露的传动位置都预留了防护罩安装位，实际投产时加装钣金护罩就能满足车间作业的安全防护要求，不需要额外改动主体结构。
