巴莫SDD91132调压泄压阀结构设计

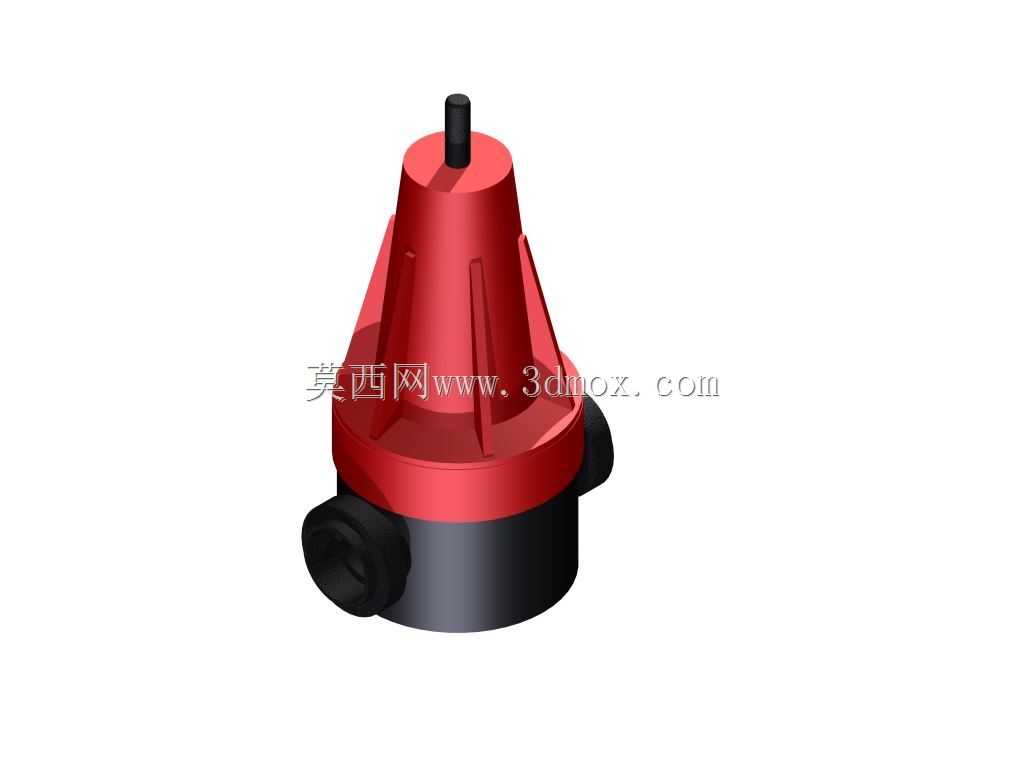

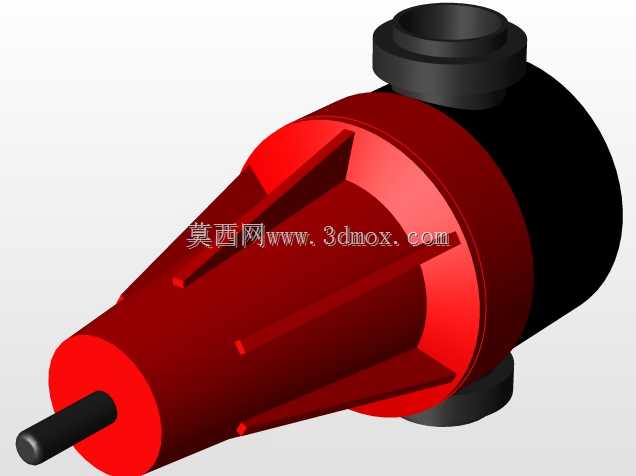

这款阀件主要应用在低压流体输送管路的压力管控场景，常见于小型净水设备、园林灌溉支路、实验室流体回路这类对压力稳定性有要求的系统里，核心作用是把上游输入的波动流体压力稳定在设定输出区间，同时当管路压力超过阈值时自动泄放多余压力，避免下游管路、仪表或者终端器件因为超压出现渗漏、爆裂或者精度失效的问题。从结构设计来看，整体采用上窄下宽的锥台加圆柱组合构型，上部锥段内部集成了压力调节的弹簧腔与阀芯导向结构，锥壁上均匀分布的竖向加强筋，一方面是提升塑料壳体的承压抗变形能力，避免长期受压出现壳体蠕变胀裂，另一方面也能在装配时提供防滑的握持位，方便手动拧动调整上部的调压旋钮。下部圆柱段是流体进出的主腔体，两侧对称布置的外螺纹接口，适配常规的小通径管路连接，接口的同轴度公差控制在0.1mm以内，保证安装时不会出现别劲渗漏的问题。顶部的黑色调压杆是压力设定的操作端，旋转杆体可以改变内部弹簧的预压缩量，从而调整泄压开启的压力阈值，调压杆和上盖之间设置了密封挡圈，避免外界灰尘、水汽进入弹簧腔造成卡涩。设计时特意将流体进出通道做了圆弧过渡，没有直角死区，能减少流体流经时的压损，同时避免杂质在腔体内沉积造成阀芯卡堵。安装边界上，这款阀件的整体高度控制在120mm以内，下部圆柱段外径约60mm，两侧接口的中心距和下部腔体直径匹配，安装时预留的操作空间只需要比阀体最大外径大30mm即可，不需要额外的大尺寸安装位，适合在紧凑的设备内部集成布置。阀芯采用的是锥面密封结构，密封比压经过核算，在额定工作压力范围内不会出现内漏，同时响应速度快，当管路压力超过设定值0.02MPa时就会开启泄放，压力回落到设定区间后自动复位密封，不需要额外的人工操作复位。壳体材料选用的是增强工程塑料，耐常规的弱酸弱碱流体腐蚀，重量比同通径的金属阀件轻60%以上，适合对安装重量有要求的便携设备或者轻型管路系统使用。
