集成低噪放的方形贴片GPS接收天线设计

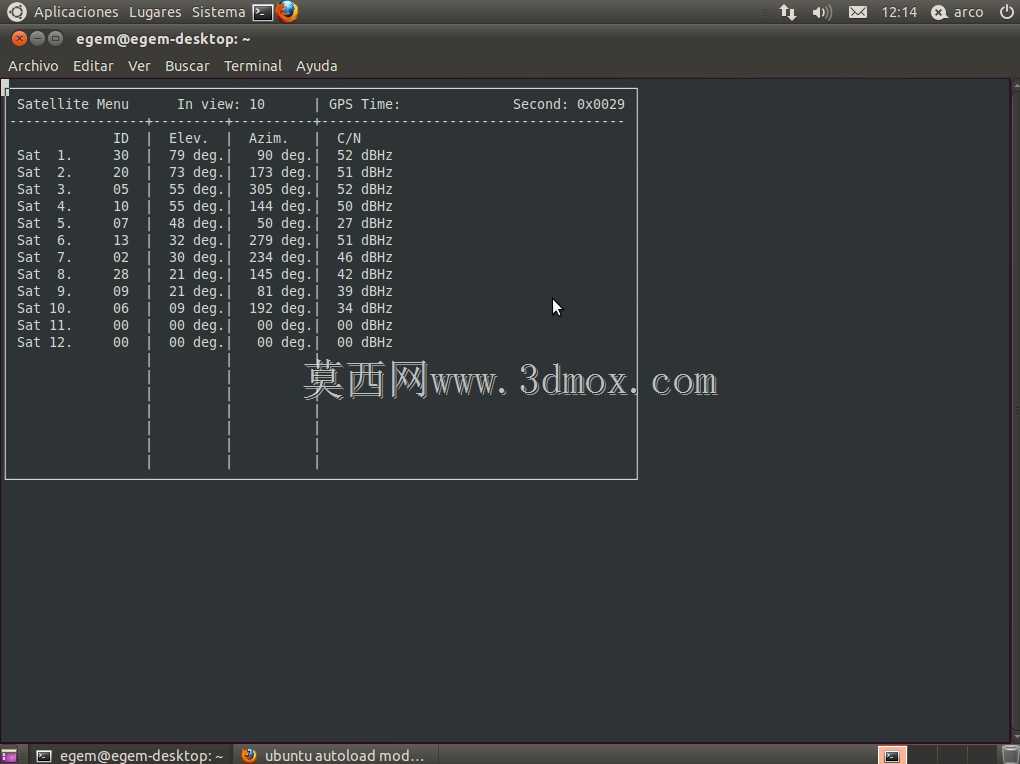

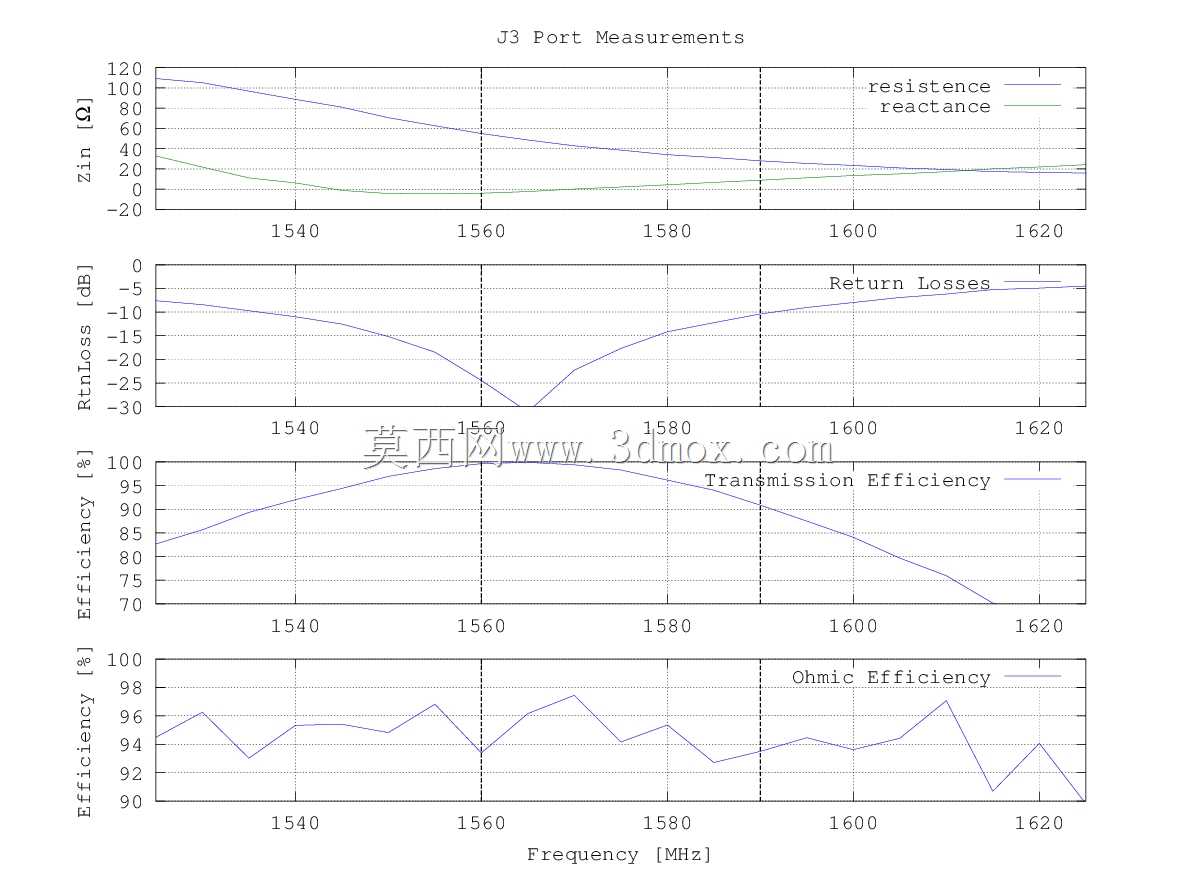

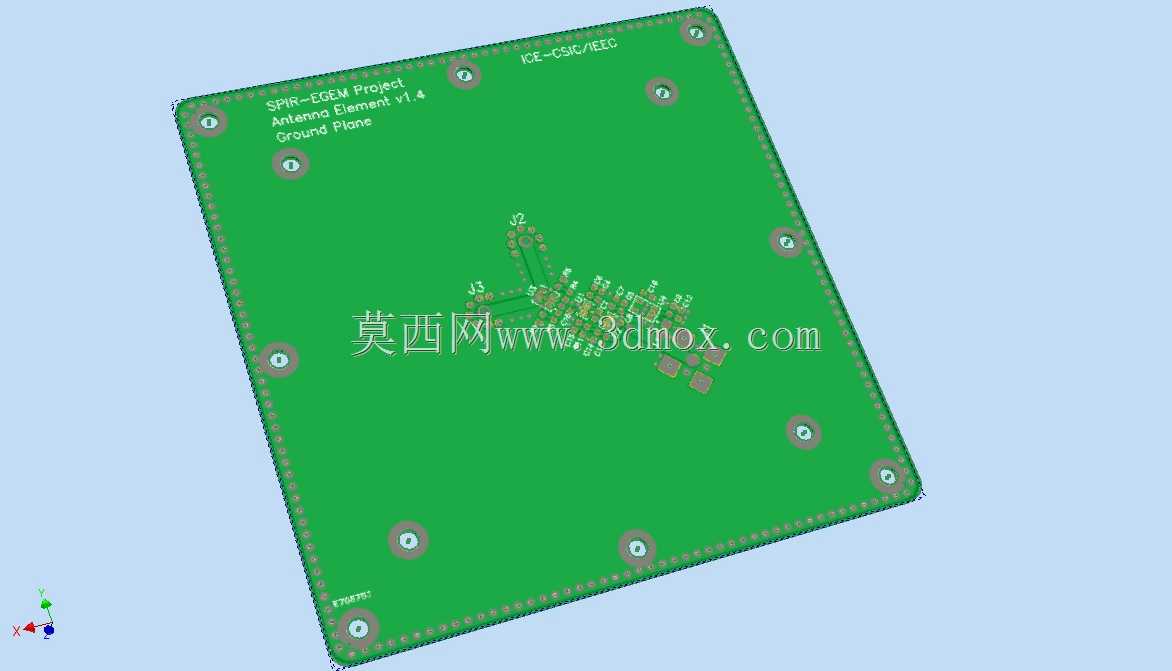

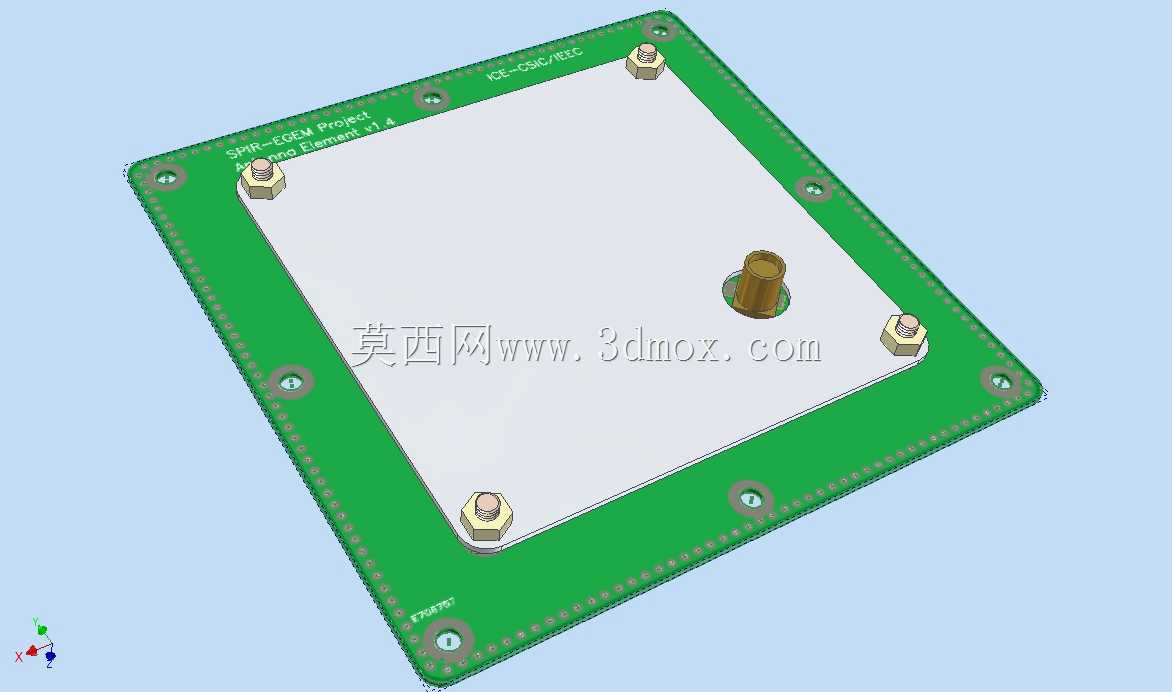

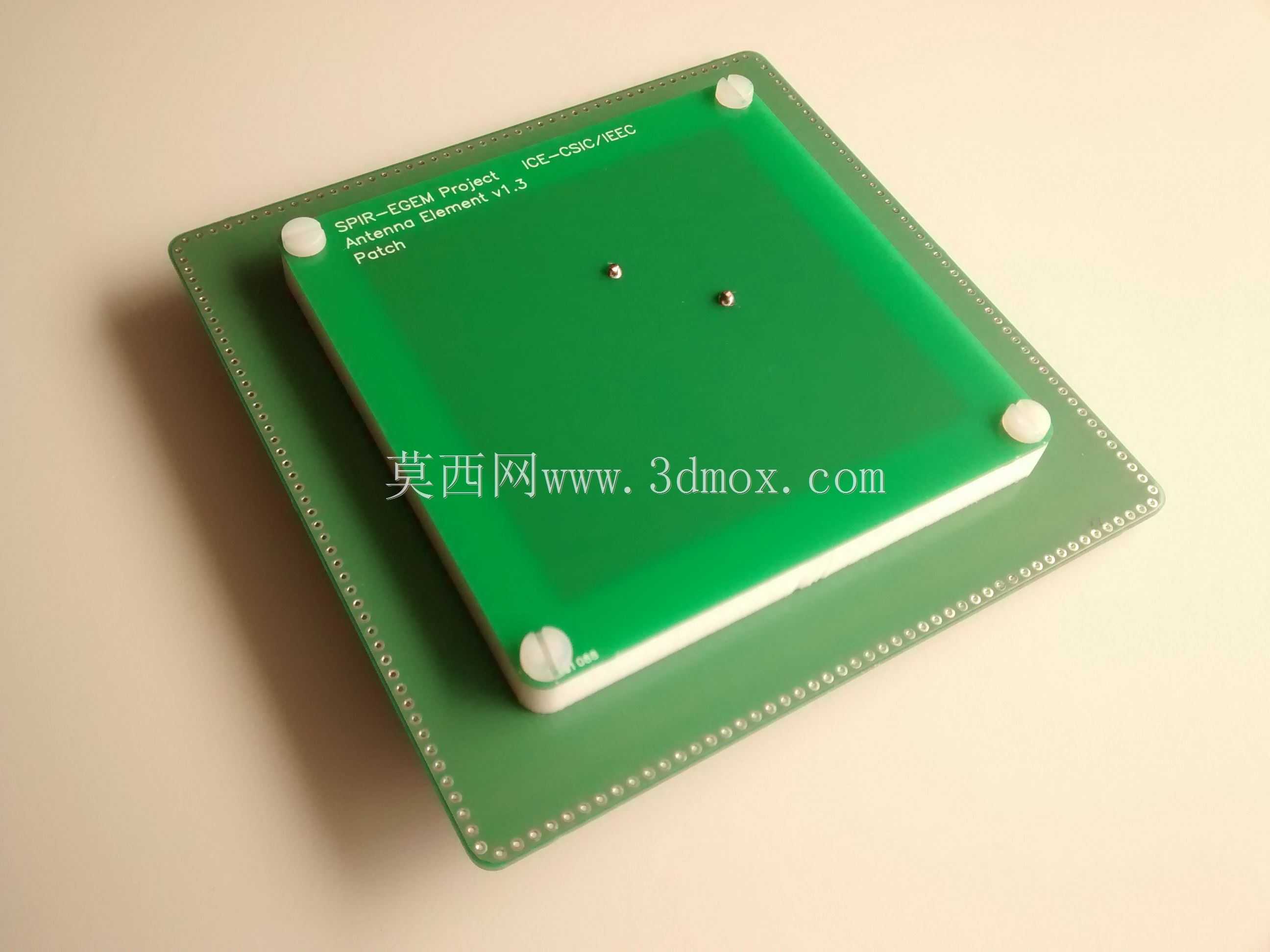

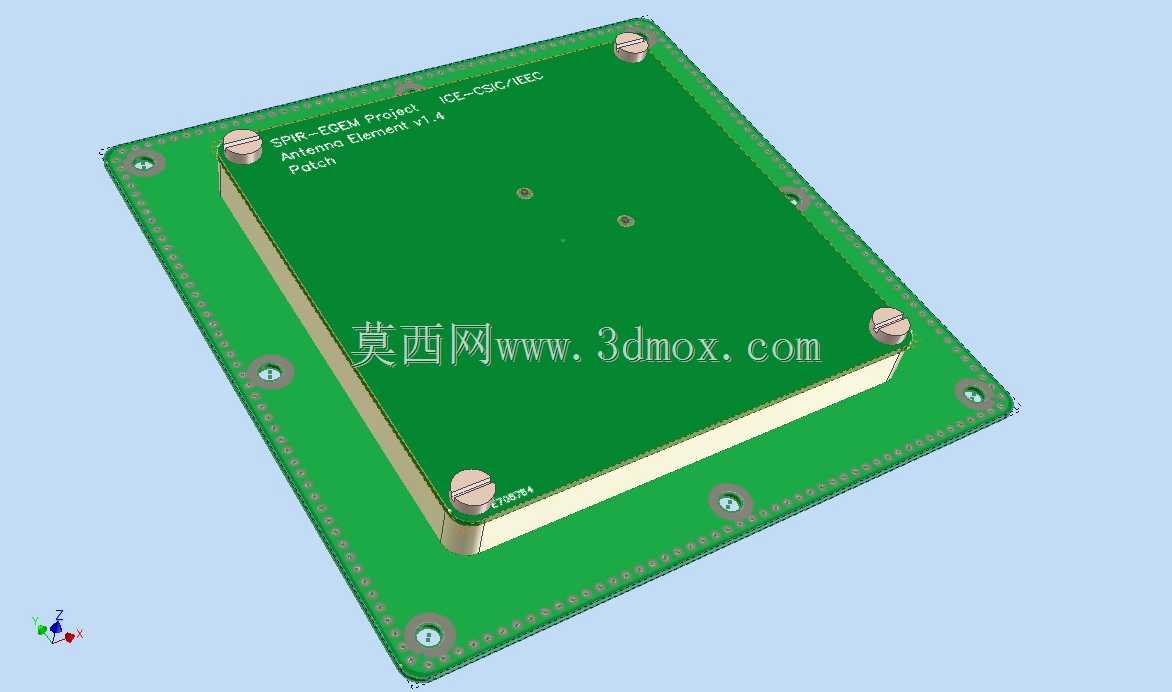

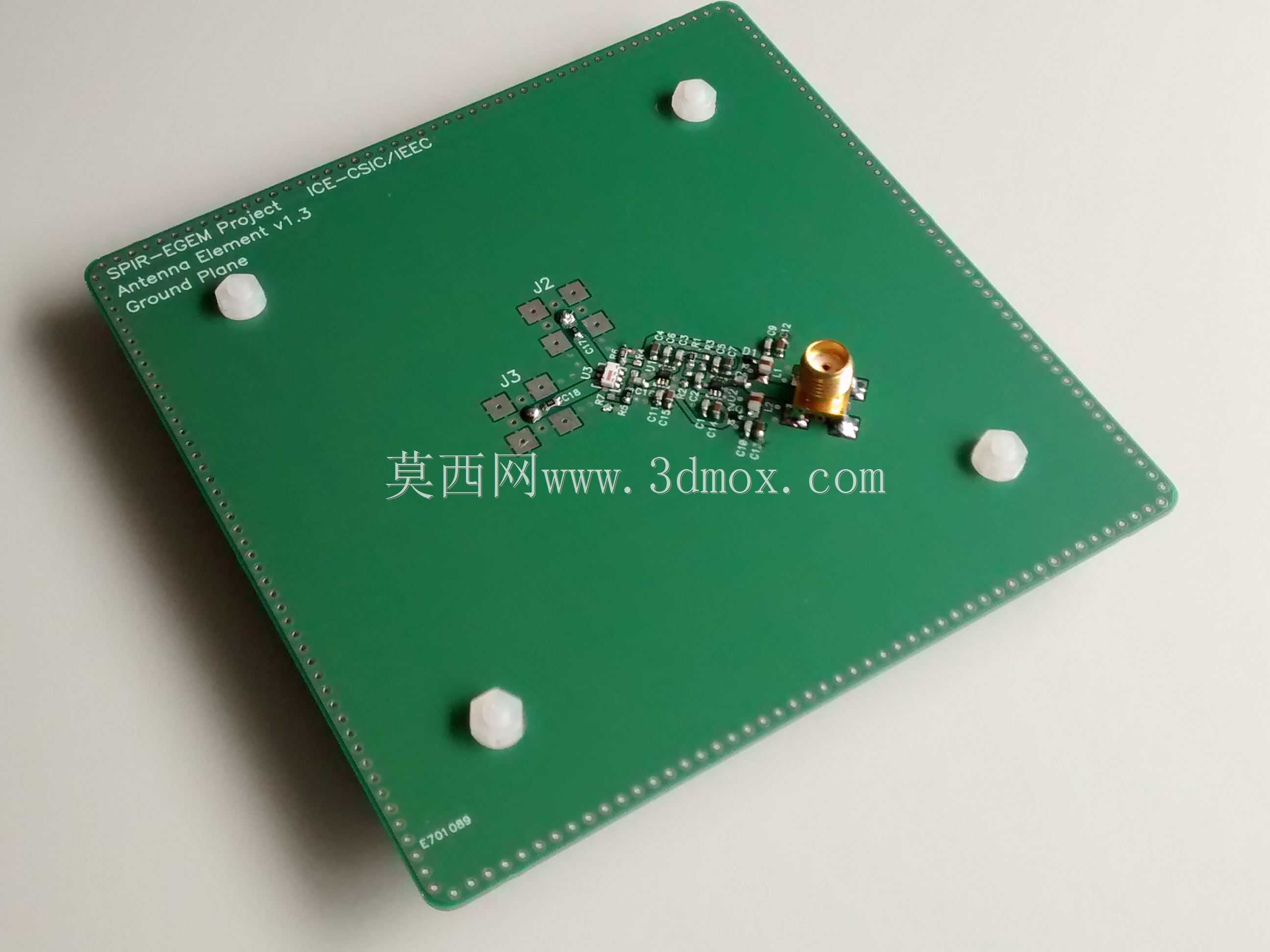

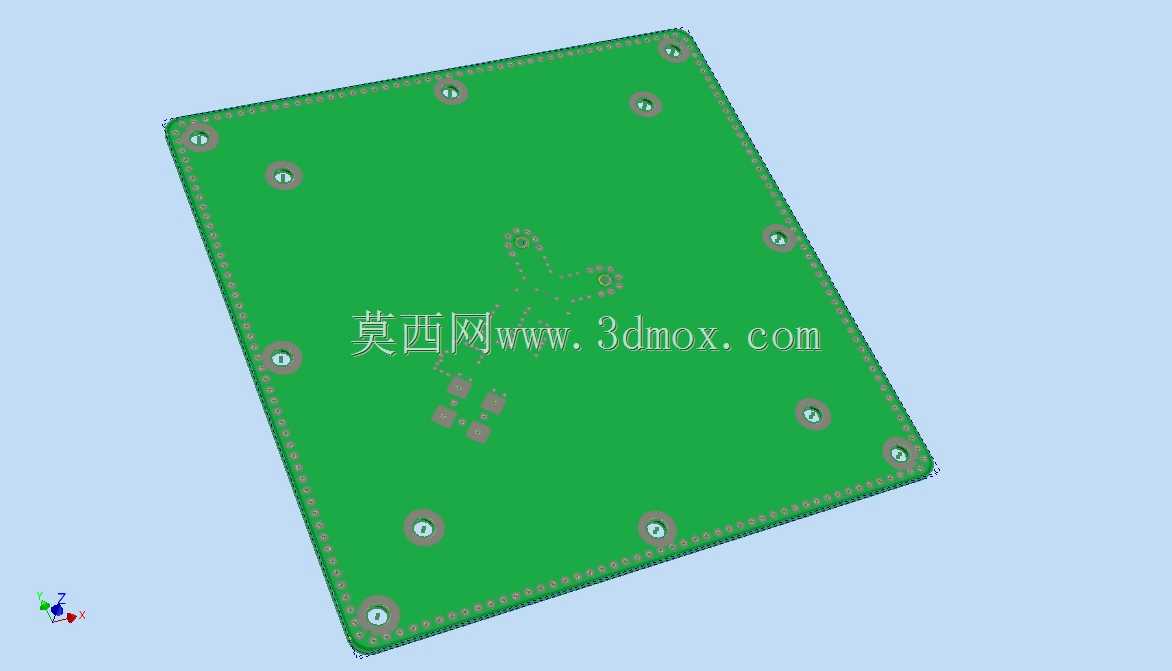

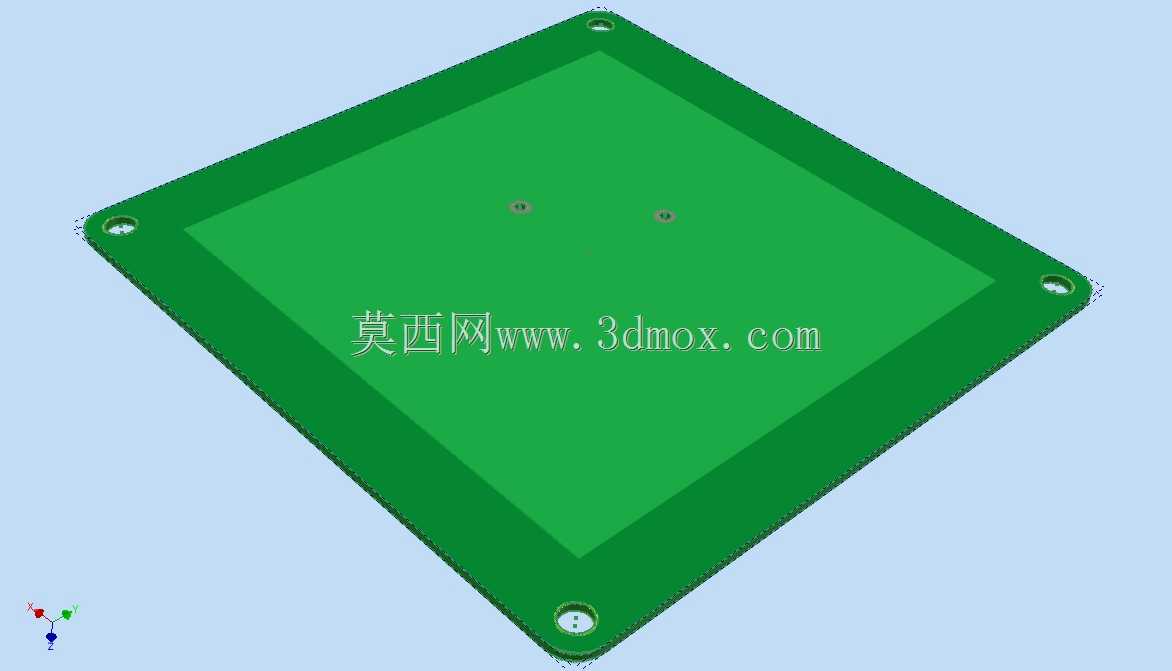

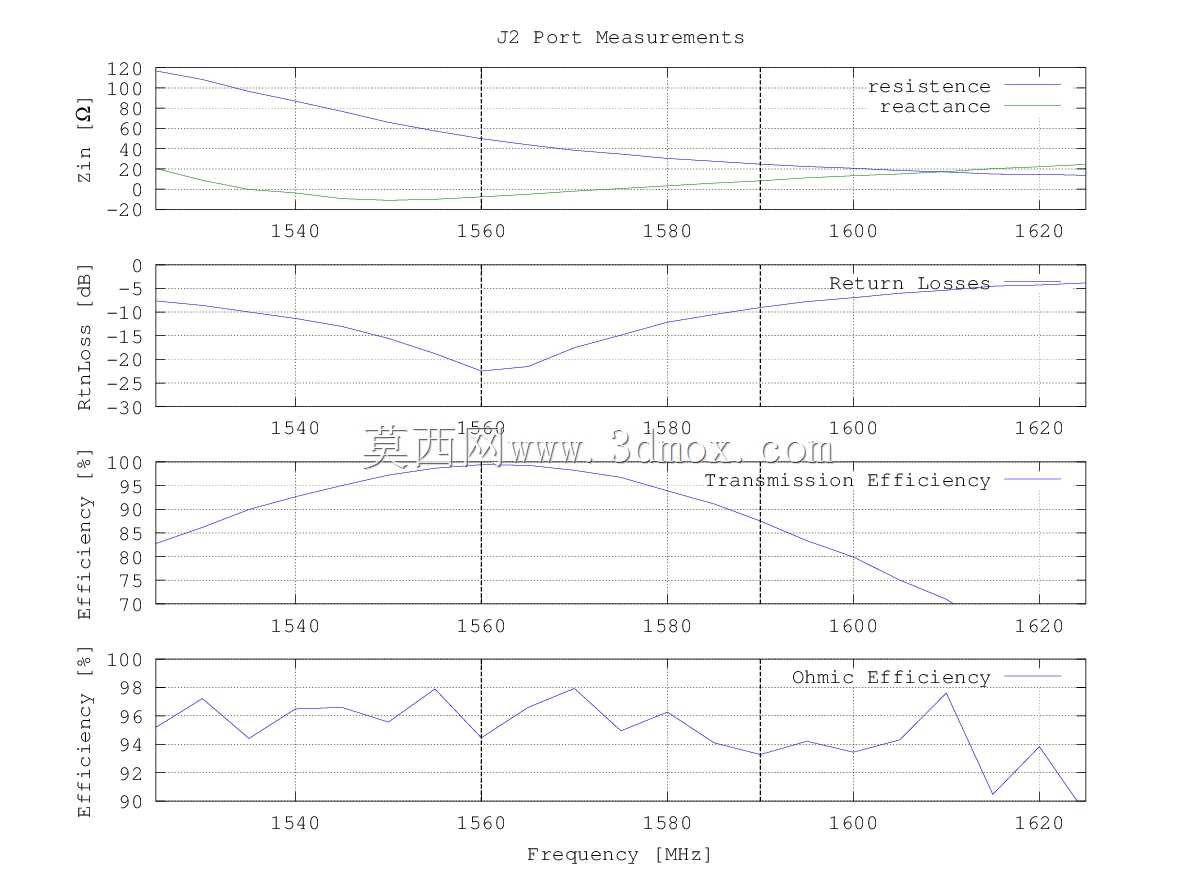

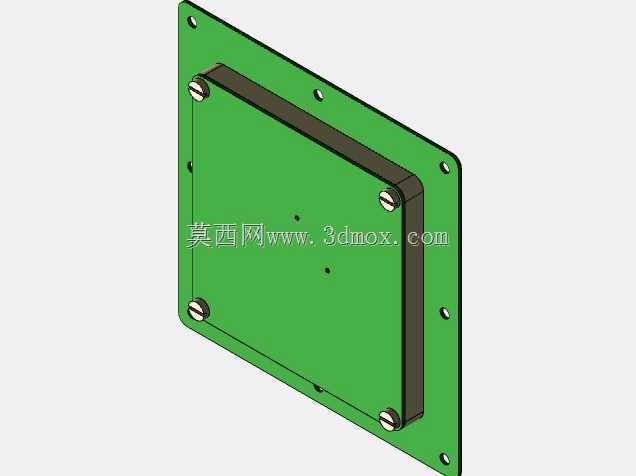

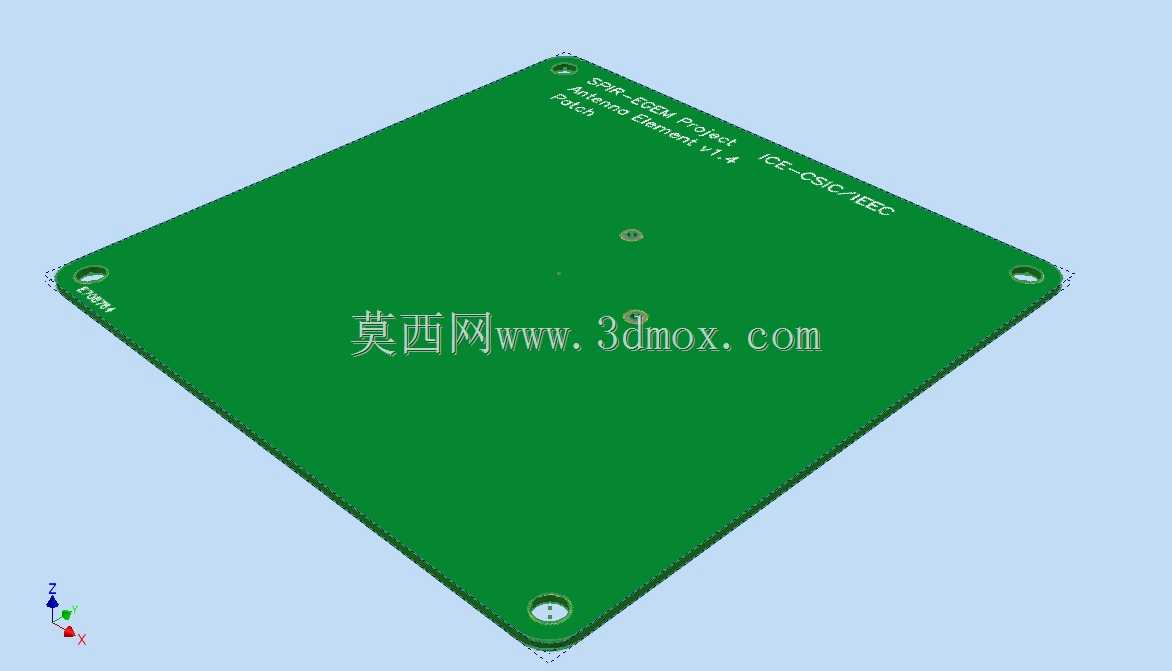

这款集成低噪声放大器的方形贴片GPS天线，主要面向户外定位终端、车载导航模组、工业遥测设备、无人机飞控系统等需要稳定卫星信号接收的场景，解决普通无源天线在弱信号环境下信噪比不足、信号易被线缆损耗衰减的实际工程问题。从结构设计来看，天线采用双层基板叠合架构，上层辐射基板选用1mm厚度FR4材质，表层覆铜形成方形辐射贴片，通过板载两个0402封装电阻的焊接位置切换，可实现LHCP与RHCP两种极化方式的适配，匹配不同卫星系统的信号极化要求，避免极化失配带来的增益损失。下层馈电基板采用6.5mm厚度纯特氟龙材质，保障高频段信号传输的低损耗特性，两层基板之间通过四氟乙烯垫片做物理隔离，避免金属贴片与接地平面直接接触造成的谐振频率偏移，同时控制整体叠层厚度在装配公差范围内。天线整体外形尺寸控制在100x100x10mm，四个角点设置M3尼龙螺柱安装位，安装时无需额外定制固定支架，可直接通过M3螺丝固定在设备金属壳体表面，安装边界需注意天线上方无金属遮挡物，接地平面需与设备主地可靠连接，接地阻抗控制在设计要求范围内，避免接地不良导致的方向图畸变。板载低噪声放大器集成在天线馈电端口处，可将天线接收到的微弱卫星信号直接放大后再通过射频连接器输出，减少信号在传输线缆上的损耗，放大器增益满足弱信号场景下的接收门限要求，噪声系数控制在较低水平，避免放大电路自身噪声淹没有用卫星信号。射频输出连接器采用标准SMA接口，适配常规射频线缆连接，供电通过射频馈线实现偏置供电，无需额外布设供电线路，简化终端设备的布线复杂度。设计时同步考虑了量产加工的工艺要求，配套的Gerber生产文件、钻孔坐标、物料清单可直接用于PCB打样与SMT贴片加工，板载测试探针焊盘采用1mm直径标准校准点，可直接配合铜合金校准探针完成生产环节的射频性能测试，无需额外制作测试工装。天线工作频段覆盖GPS与GALILEO系统的L1频段，轴比参数满足高精度定位的信号接收要求，输入回波损耗控制在合理区间，保障信号传输效率，可适配多数民用卫星定位接收模组的输入要求，无需额外做阻抗匹配调整。
