仪表着陆系统无线电航向信标结构

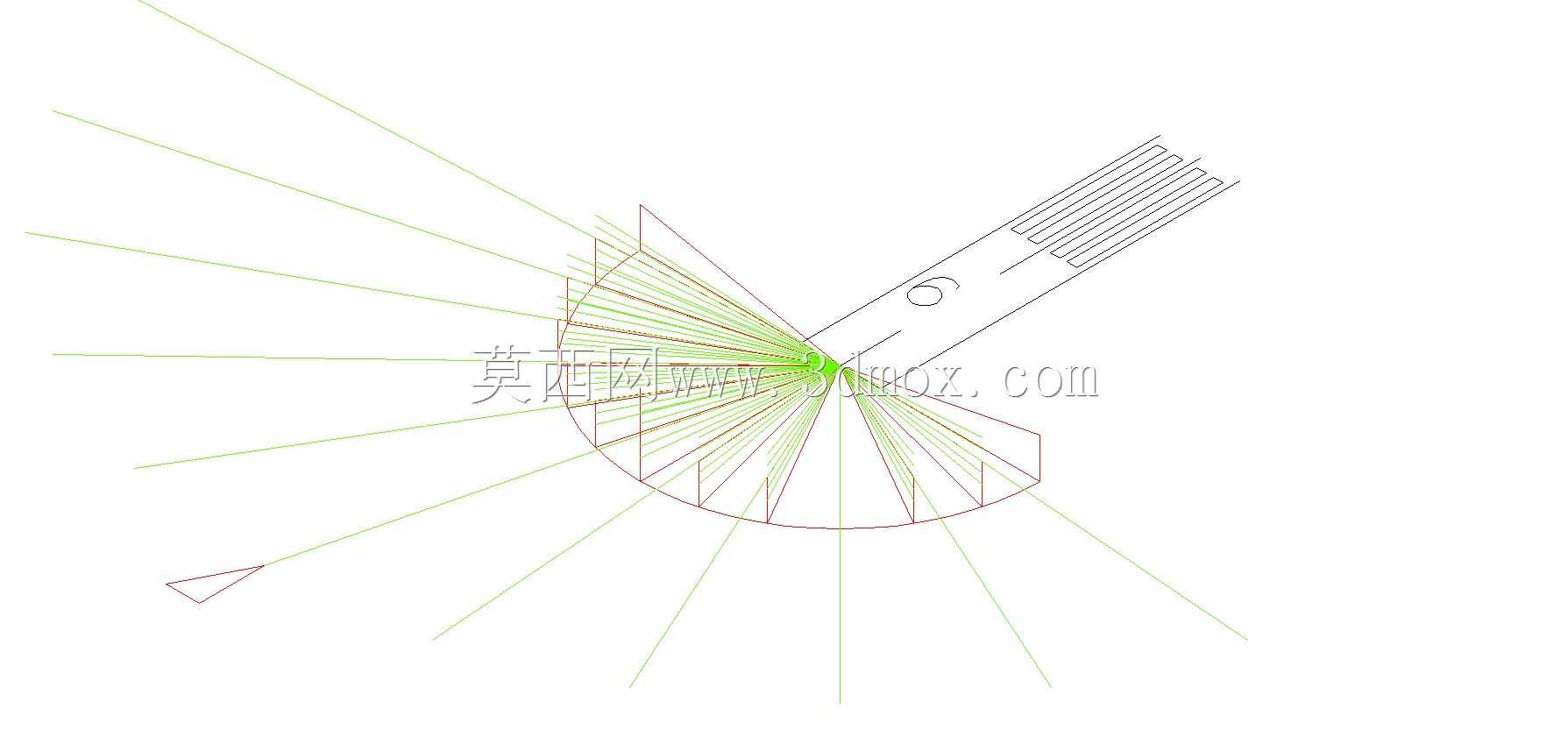

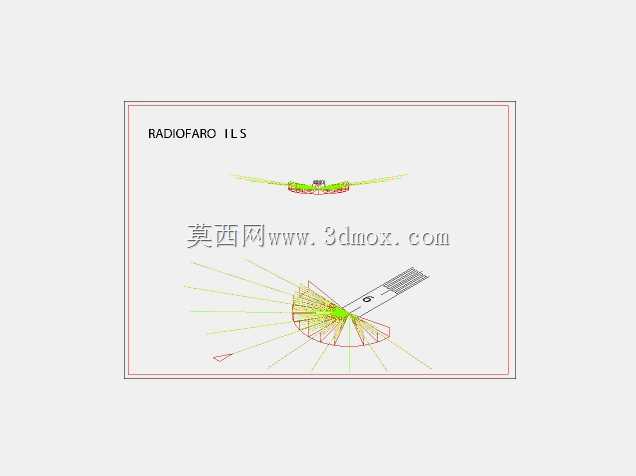

在民用机场进近导航体系里，航向信标是仪表着陆系统的核心地面组件，承担着为进近航空器提供水平航道指引的核心作用，这套三维结构完整还原了设备的辐射场型特征与核心组件布局。从实际应用场景看，这类设备一般部署在跑道进近端的延长线外，需要避开跑道端的净空障碍物，同时要满足信号辐射的无遮挡要求，安装位置的横向偏差不能超出航道校准允许的阈值，否则会导致机载接收机接收到的航道信号出现偏移，直接影响低能见度条件下的进近安全。设计这套结构时，首先要匹配航向天线阵的辐射方向图，图中呈现的扇形辐射区域，对应航道左右各35度的有效覆盖范围，在覆盖范围内信号场强需要满足机载设备的接收灵敏度要求，同时要抑制旁瓣信号，避免航空器在航道外捕获到虚假航向信号。从结构布局来看，天线阵列的排布沿跑道横向展开，每个辐射单元的相位中心需要严格对齐，阵列的基线长度与工作频段匹配，保证航道信号的宽度符合进近程序的要求，通常在跑道入口处的航道宽度设置为150米左右，对应航向偏离指示的满偏阈值。设备的安装基础需要考虑场地平整度，周边不能有大型金属反射物，否则会造成信号多路径反射，导致航道信号出现弯曲或者抖动，因此在结构设计时，天线支撑结构的金属构件都做了信号避让处理，减少自身结构对辐射场型的干扰。这套结构还还原了信号辐射的场强分布特征，从天线阵中心向外辐射的线条，对应不同角度的信号等强度线，在航道中心线位置，调制度差为零，对应机载设备的航道居中指示，当航空器偏离航道时，左右两个信号的调制度差会线性变化，给飞行员提供连续的偏离指引。在结构细节上，天线单元的外形采用了流线型设计，降低机场强风环境下的风阻，支撑结构的高度经过校准，保证信号辐射的仰角覆盖满足进近下滑道的匹配要求，避免信号被跑道面或者近场障碍物遮挡。设备的馈电网络布局在天线阵的中心位置，每个辐射单元的馈线长度经过精确计算，保证各个单元的信号相位一致，避免出现航道相位误差。从安装边界来看，设备的保护区分为关键区和敏感区，关键区内严禁任何车辆、航空器进入，敏感区内的金属物体移动也会对信号造成干扰，因此这套结构的外围预留了足够的维护操作空间，同时标注了辐射方向的净空要求，方便机场运维人员划定设备保护范围。在实际选型过程中，结构设计人员可以通过这套三维模型直观校验天线阵的排布合理性，模拟不同安装位置下的信号覆盖范围，结合机场跑道的实际长度、进近程序的设计要求，调整天线阵的单元数量与基线长度，确保航向信号的覆盖精度满足民航运行标准。
