弯曲锻造蜗壳反向卷曲史密斯卷轴结构

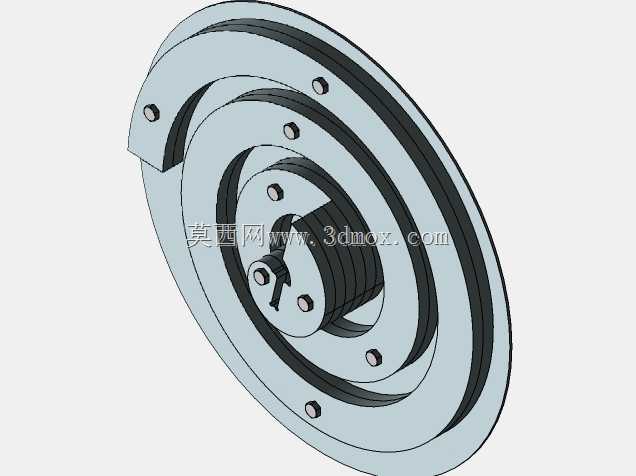

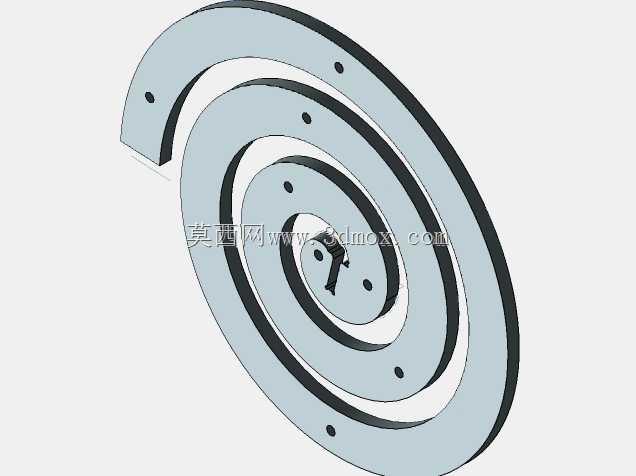

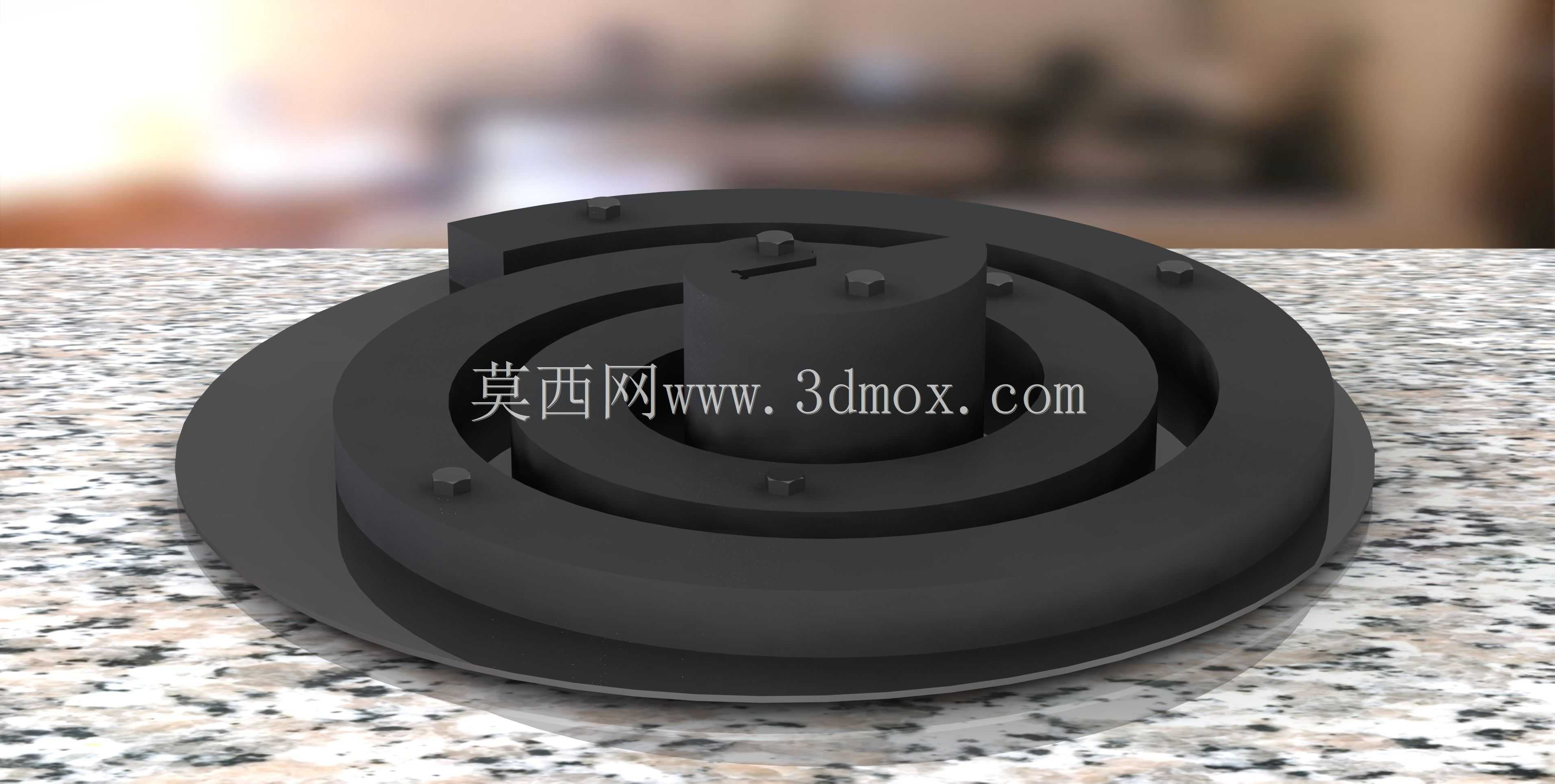

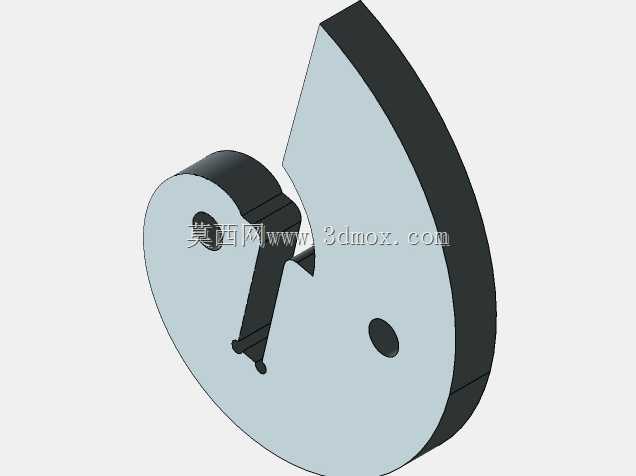

在蜗壳类锻件的生产工序中，反向卷曲作业一直是成型环节的难点，这类带螺旋流道的蜗壳构件多用于流体输送设备的增压端，传统卷制工艺多采用分段拼焊的方式，不仅焊缝位置容易出现应力集中，流道内壁的平滑度也很难达到流体动力学的设计要求，运行过程中容易在焊缝位置产生紊流，降低设备整体的输送效率，长期承压工况下焊缝位置还容易出现疲劳开裂的问题。这套史密斯卷轴结构，正是针对弯曲锻造蜗壳的反向卷曲工序开发的专用成型构件，整体采用同轴多层螺旋卷绕的结构布局，中心设置圆柱形定位基座，基座上预留的凸起定位点可以和待卷制的蜗壳坯料端部精准卡合，避免卷制过程中坯料出现滑移错位。螺旋卷绕的通道曲率完全匹配蜗壳的流道设计曲率，从中心向外逐层扩展的螺旋槽道，能够在坯料逐步卷曲的过程中提供连续的支撑限位，保证每一段坯料的弯曲半径都符合设计要求，不会出现局部曲率突变导致的锻件壁厚不均问题。最外层设置环形挡边，在卷制到最终成型尺寸时可以提供硬限位，避免卷曲过量导致的构件尺寸超差，挡边上均匀分布的固定凸台，可以和卷曲设备的工作台面通过紧固件锁紧，保证整个卷轴在承受锻件卷曲的巨大反作用力时不会出现位移。从安装边界来看，整个卷轴的底部为平整的圆形安装面，可直接适配常规锻造卷曲设备的工作台装夹尺寸，中心定位基座的高度略高于螺旋卷绕层的总高度，方便坯料安装时的快速对中，不需要额外制作适配工装就能直接装夹使用。在实际生产应用中，使用这套卷轴进行蜗壳反向卷曲作业时，加热到锻造温度的坯料从中心定位基座的卡位处开始，沿着螺旋槽道逐步进给卷制，槽道的侧壁可以对坯料的侧向变形进行约束，避免卷制过程中坯料出现侧向翘曲，每一圈卷制完成后坯料都能和槽道完全贴合，成型后的蜗壳整体圆度、流道同轴度都能直接满足后续精加工的尺寸要求，不需要额外进行校形工序。螺旋槽道的过渡位置全部采用圆角设计，避免卷制过程中尖锐棱角对锻件表面造成压痕，也能减少应力集中对卷轴自身的损耗，延长工装的使用寿命。不同于通用卷制工装需要根据不同尺寸的蜗壳频繁更换模块，这套卷轴的螺旋槽道是连续渐变的曲率，可适配一定尺寸范围内的蜗壳卷制作业，在小批量多规格的蜗壳生产场景中，能够有效减少工装更换的辅助时间，提升锻造工序的整体作业效率。
