激光切割板材加工用简易夹持虎钳结构

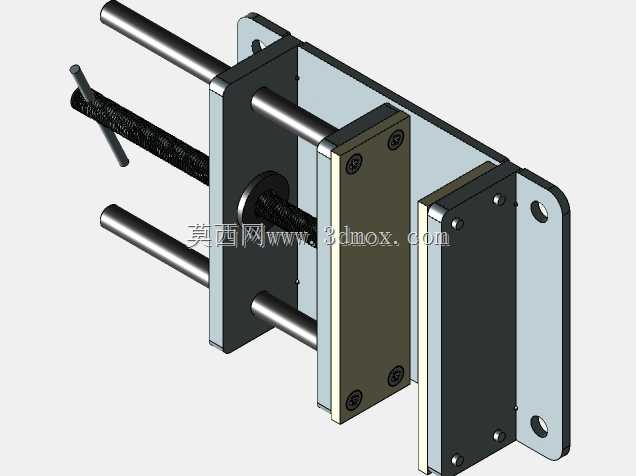

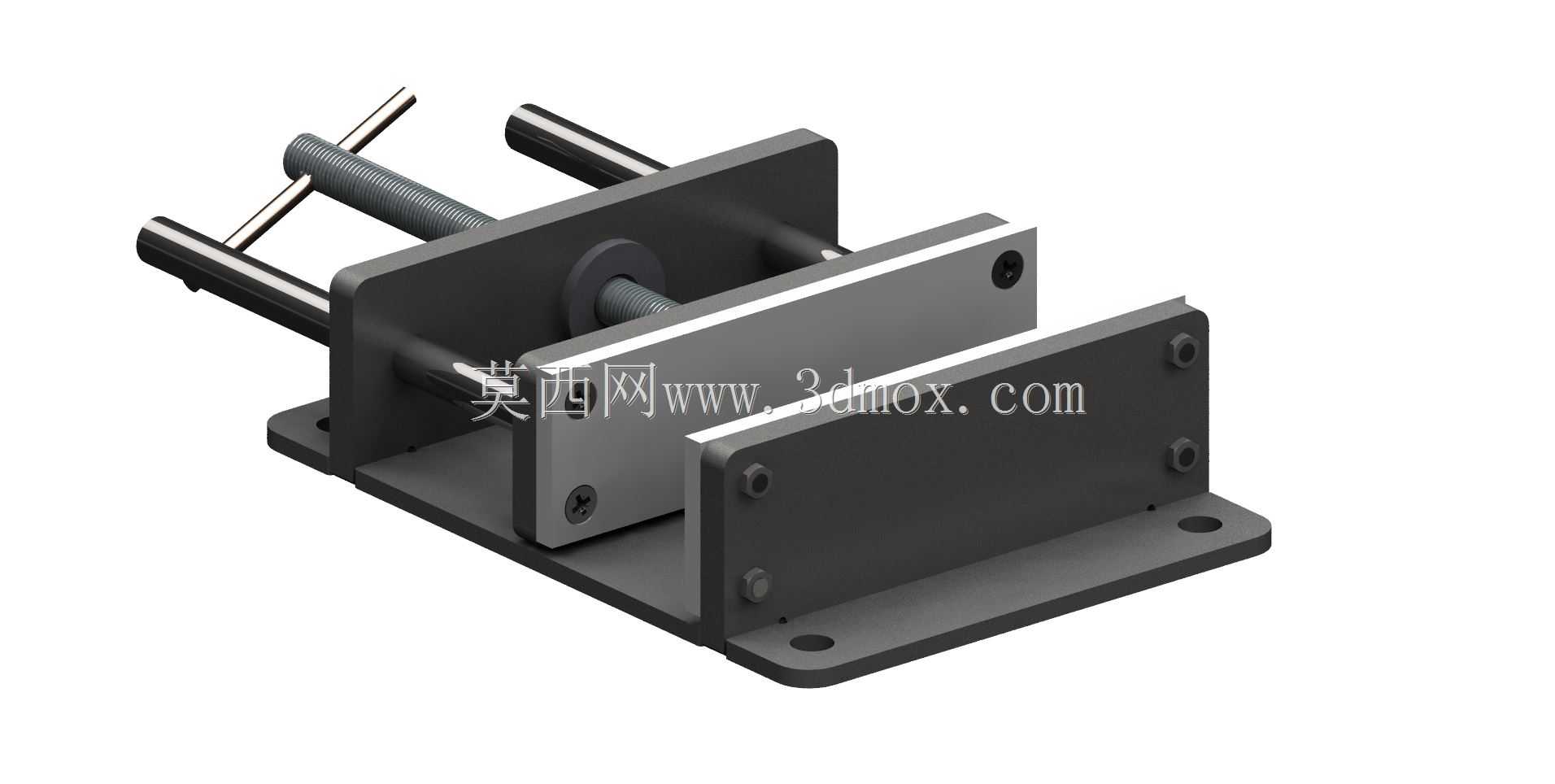

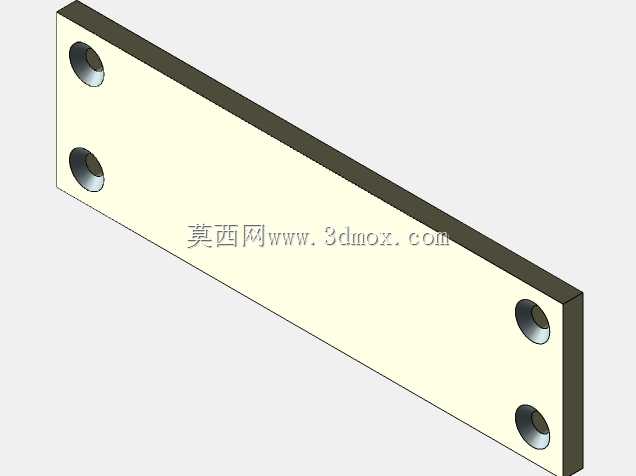

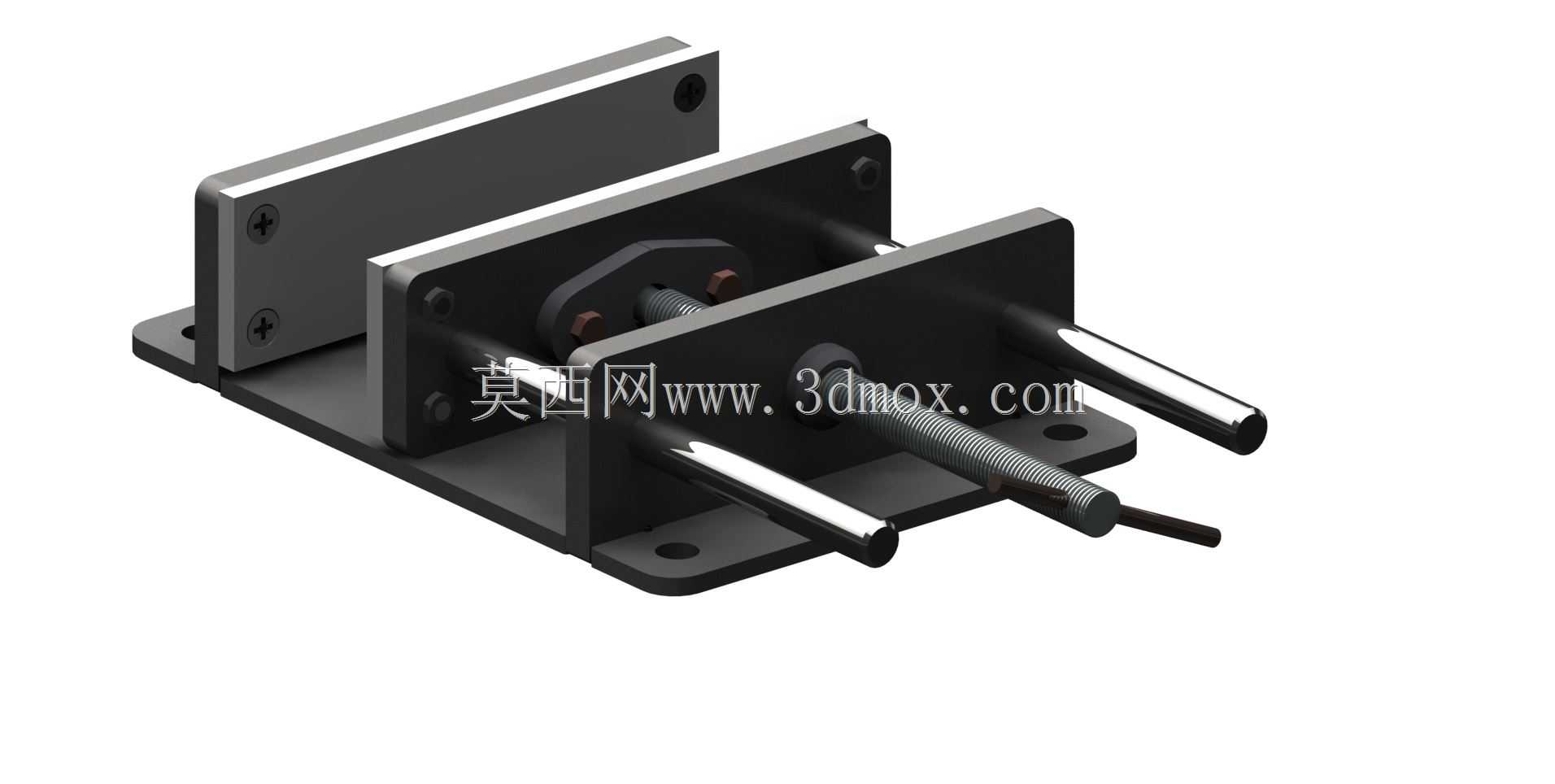

这款简易虎钳主要面向小型钣金加工、五金修配、教学实训等场景的轻量夹持作业需求，尤其适配激光切割后板材工件的二次加工装夹，可在钻削、打磨、轻量铣削、工件装配等工序中提供稳定的工件固定能力，解决小型加工场景下大型台钳安装受限、夹持行程不匹配薄板工件的痛点。从功能特性来看，该虎钳采用双导杆平行导向结构，搭配单根传动丝杆驱动活动钳身移动，导向杆表面做硬化处理，降低反复滑动带来的磨损，保证活动钳身全程移动无偏摆，钳口开合过程中始终保持平行，避免薄板夹持时出现翘边、夹偏的问题；固定钳身与活动钳身的钳口面为平整直面，可直接夹持规则矩形板材，也可根据加工需求加装软钳口适配异形工件或表面易划伤的精加工件，钳身底座预留四个沉头安装孔，可直接固定在工作台面或者专用工装架上，装拆便捷无需复杂调试。设计思路上，整体结构全部采用激光切割板材拼接组装，摒弃了传统铸造型虎钳的复杂铸造工艺，所有结构件均可通过常规激光切割下料后经钻孔、攻丝、装配完成，生产加工门槛低，加工周期短，制造成本远低于同规格铸造台钳，非常适合小型加工厂自行制作或者实训教学中的工装设计案例参考；结构上没有冗余的复杂部件，丝杆端部延伸出钳身外侧，可配套手柄或者电动工具驱动夹紧，操作省力，日常维护仅需定期给导杆和丝杆涂抹润滑脂即可，维护成本极低。从安装边界与尺寸适配来看，该虎钳整体底座为矩形平板结构，安装孔位按照常规小型工作台的T型槽间距设计，可适配多数轻型工作台的安装尺寸，钳口最大张开行程可覆盖常规激光切割加工的常见板材幅面，夹持厚度范围从薄钣金到一定厚度的型材均可稳定装夹，整体外形紧凑不占用过多工作台空间，闲置时可直接收纳不会占用过多仓储位置；钳身整体受力结构经过合理排布，夹紧力可满足轻量加工的受力需求，不会在常规钻削、打磨作业中出现钳身变形或者工件松脱的问题，双导杆的结构设计也分散了丝杆的径向受力，延长了丝杆的使用寿命，长期使用也不会出现钳口歪斜的情况。
