透明展示式擒纵机械机构三维设计

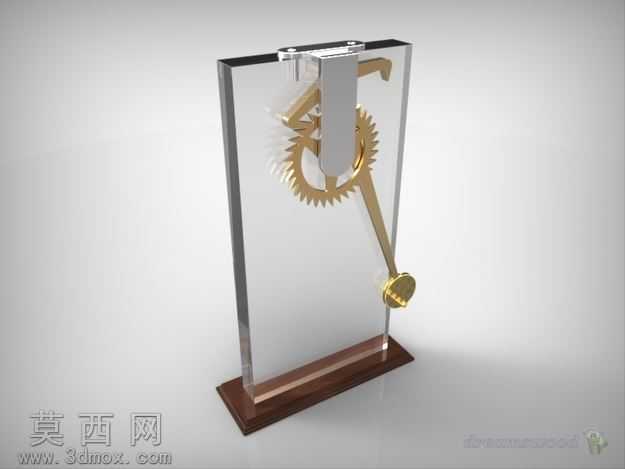

本作品为擒纵机械机构的三维建模设计，整体采用展示向的结构布局，将核心传动部件封装在透明亚克力材质的展示框架内，搭配深色木质底座，既完整呈现机械结构的运行逻辑，又具备工艺摆件的展示效果。建模过程中首先梳理擒纵机构的核心传动逻辑，先完成棘轮、擒纵叉、摆锤组件的基准零件建模：棘轮部分严格按照齿形参数绘制渐开线齿廓，保证齿距均匀、齿形角度符合传动啮合要求，每个齿的倒角、齿根过渡圆弧都做了精细化处理，避免传动过程中出现卡滞问题；擒纵叉的叉瓦位置、摆臂长度经过参数化校准，确保与棘轮齿的啮合间隙控制在合理范围，既能够实现精准的间歇锁止、释放动作，又不会因为间隙过小产生运动干涉。摆锤组件采用摆杆与配重圆盘的组合结构，摆杆做了轻量化的细长杆建模，配重圆盘边缘做了圆角打磨处理，模拟金属抛光的质感。材质渲染阶段针对不同部件做了区分：核心传动的棘轮、擒纵叉、摆锤组件采用抛光黄铜材质，调整金属粗糙度、反射参数还原金色金属的温润光泽；两侧的透明护板采用高透亚克力材质，设置合适的折射度与轻微的表面反光，既不遮挡内部结构，又能体现板材的厚度质感；底部底座采用深色胡桃木材质，添加细微的木纹纹理与哑光漆面的反射效果，提升整体展示的精致感。结构设计上特意将擒纵机构的安装基准固定在透明护板的内侧，所有传动部件的装配同轴度经过严格校验，摆锤的摆动轴线、棘轮的转动轴线、擒纵叉的摆动轴线保持平行，确保虚拟装配下机构能够顺畅实现往复摆动、间歇轮转的经典擒纵动作，完整还原机械计时结构的核心运行原理，可用于机械原理教学演示、工艺摆件结构参考等场景。
