M6M8规格CSK激光加工5mm钢板连接接头

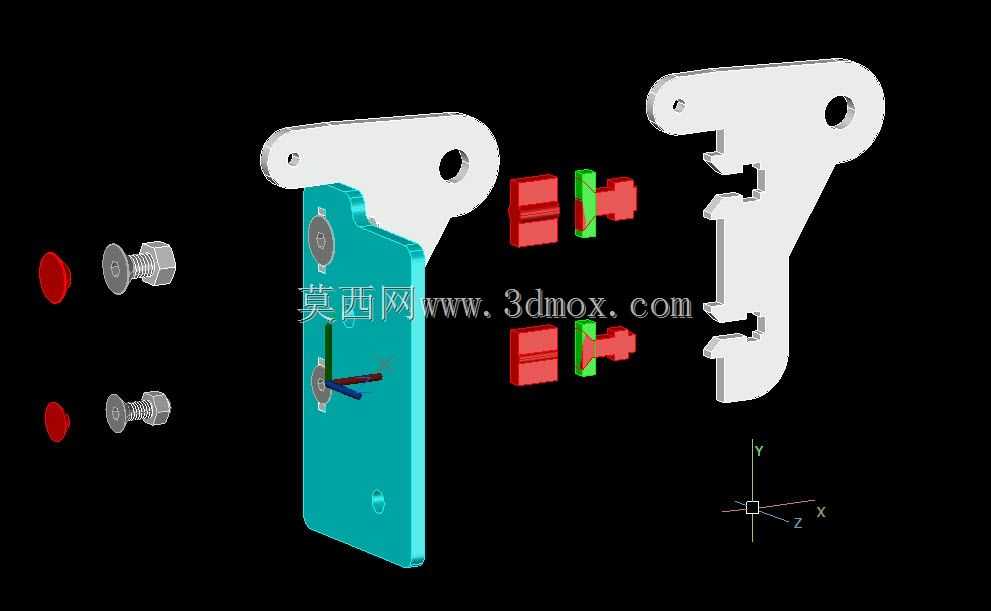

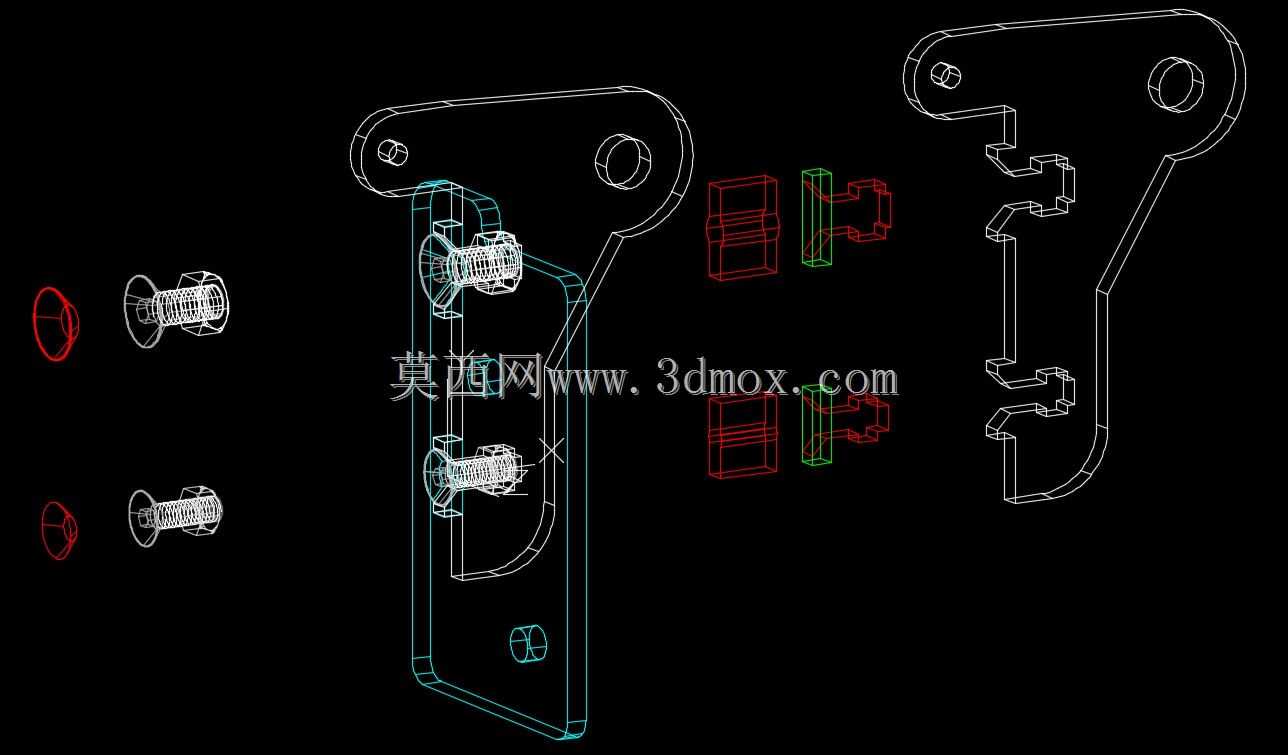

这类钢板连接接头多用于小型工装机架、非标设备外护板、轻型自动化设备的钣金拼接场景，适配5mm厚度的冷轧钢板或镀锌钢板安装需求，可实现两块垂直排布钢板的快速定位与锁固，无需额外焊接定位工装，能大幅缩短现场装配的调整时长。接头采用对称式挂接结构设计，两侧的白色挂耳件预留了两个安装孔位，可通过螺栓预先固定在其中一块待连接板上，挂耳内侧开设的卡槽与钢板上激光切割出的凸台精准匹配，安装时只需将带凸台的钢板对准卡槽推入，即可完成两块板的初步定位，无需人工长时间托举对齐，后续锁紧紧固件即可完成装配。设计阶段针对激光切割的加工公差做了适配优化，特意将卡槽与凸台的配合间隙控制在0.01mm级别，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现拼接后晃量超标的问题，装配完成后接缝处的贴合度极高，仅需极少的打磨清理即可满足外观要求。接头配套的螺钉可选择平头或近平头规格，安装前可根据所用激光加工设备的实际切缝情况，使用埋头钻对安装孔位做简单的埋头处理，保证螺钉锁固后头部不突出板面，避免后续安装其他部件时出现干涉。需要注意的是，配套螺栓仅与螺母接触锁紧，不会触碰对侧板材的V型定位面，不会因为螺栓锁紧力过大导致板材变形或定位偏移。建模过程中可直接将实体特征复制到工程图环境，将对应绿色特征部分添加到板材边缘，红色特征部分从板材实体中减除，即可快速生成适配的板材加工轮廓，绘图时需开启正交约束保证特征对齐，避免加工后出现装配错位。接头的整体安装边界紧凑，挂耳突出板面的高度仅适配螺母锁紧所需的最小空间，不会额外占用设备内部的走线或部件安装空间，两块板拼接后形成的直角结构垂直度稳定，可满足大部分轻型设备的结构强度要求，在多批次小批量的非标设备生产场景中，这类接头能替代传统的角码焊接工艺，减少焊接变形带来的后期校正工作量，同时可拆卸的结构也方便设备后期的维护拆解与部件更换。
