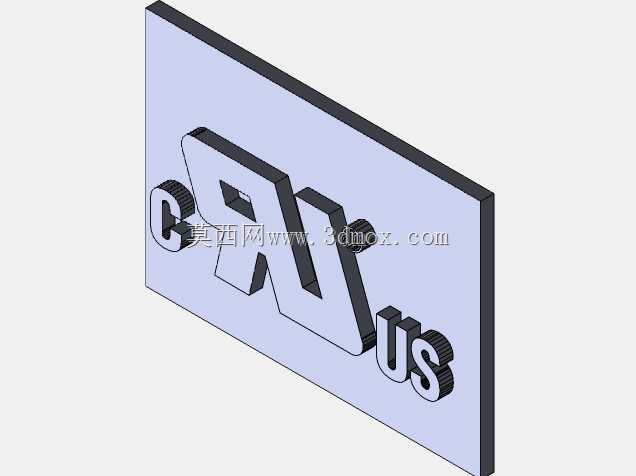

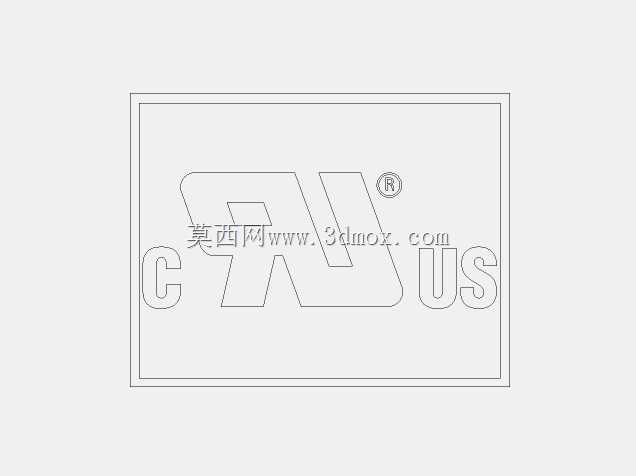

UL认证标识电气设备标记三维结构

在电气设备出口北美市场的合规设计环节，UL认证标记是产品铭牌、外壳标识区域不可或缺的视觉元素，这套三维结构可直接嵌入各类电气柜体、机电设备外壳的三维装配场景，无需二次重绘标识轮廓，能大幅缩短合规化设计的出图周期。从实际应用场景来看，该标识结构可适配工业控制柜面板、电机外壳铭牌区、低压配电柜标识位、自动化设备外壳警示区等多个安装位置，设计时充分考虑了不同基材表面的安装边界：标识的凸起高度控制在0.3mm以内，既满足丝印、激光雕刻、金属蚀刻等不同工艺的加工公差要求，也不会因凸起过高在设备运输、安装过程中出现剐蹭掉漆的问题。标识的字符轮廓做了0.1mm的圆角过渡处理，避免尖锐边角在冲压成型、注塑脱模环节出现应力集中导致的毛边、缺角缺陷，适配金属铭牌冲压、塑料外壳注塑一体成型、不干胶标签模切等多种加工工艺。设计过程中严格遵循UL标识的官方比例规范，字符间距、R标位置、C与US字符的相对位置完全符合认证标识的使用规范，不会因比例变形导致产品合规审核不通过。从安装适配性来看，该标识结构预留了0.2mm的安装贴合基准面，可直接对齐设备外壳的安装定位孔、铭牌安装槽的基准边，不需要额外做定位校准，在装配建模时可直接通过重合、贴合约束完成装配，适配不同厚度的外壳基材：针对金属板材外壳，可直接做凸起特征嵌入外壳实体；针对塑料外壳，可做凹陷蚀刻特征匹配外壳壁厚，不会出现特征穿透壁厚的问题。在电气设备的三维布线、结构校验环节，嵌入该标识后可直接用于整机的渲染出图、工艺文件配图、合规申报材料配图，不需要后期通过平面软件二次添加标识，能保证工程图纸、渲染图、实物标识三者的视觉一致性，避免因平面贴图与实物标识比例不符导致的生产加工错误。针对不同的表面处理工艺，该标识的结构也做了对应适配：做喷塑处理的外壳表面，标识的字符笔画宽度预留了0.15mm的喷塑层厚度余量，不会因喷塑层覆盖导致字符模糊；做阳极氧化处理的铝制外壳，标识的凹陷深度控制在0.2mm，刚好满足氧化填色的深度要求，不会出现填色溢出的问题。
