伺服调行程柱塞式加药泵结构设计

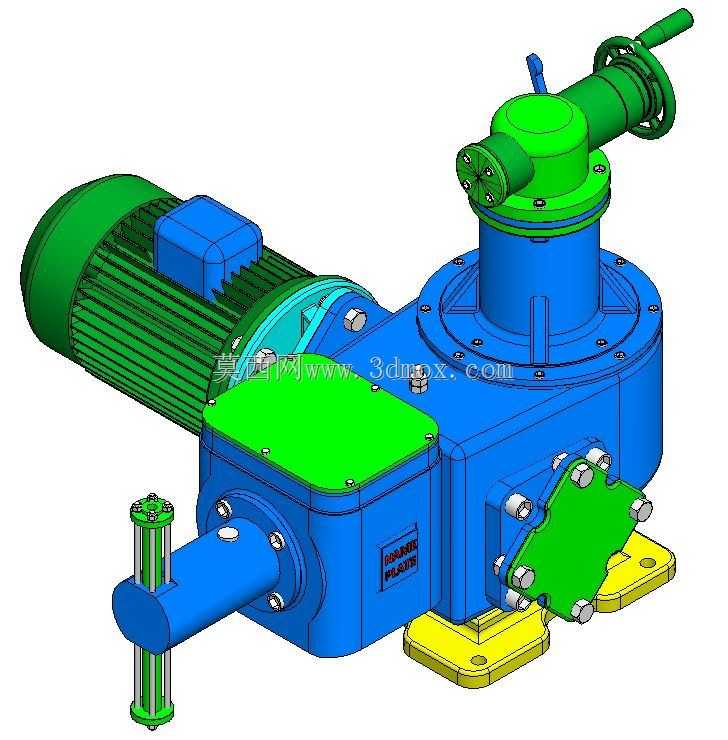

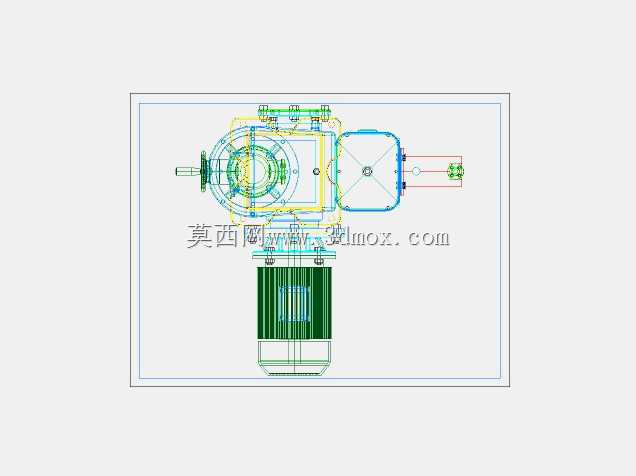

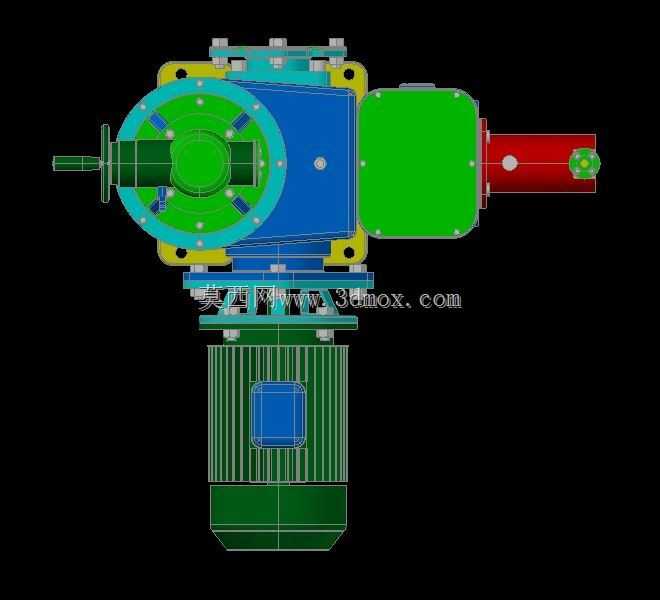

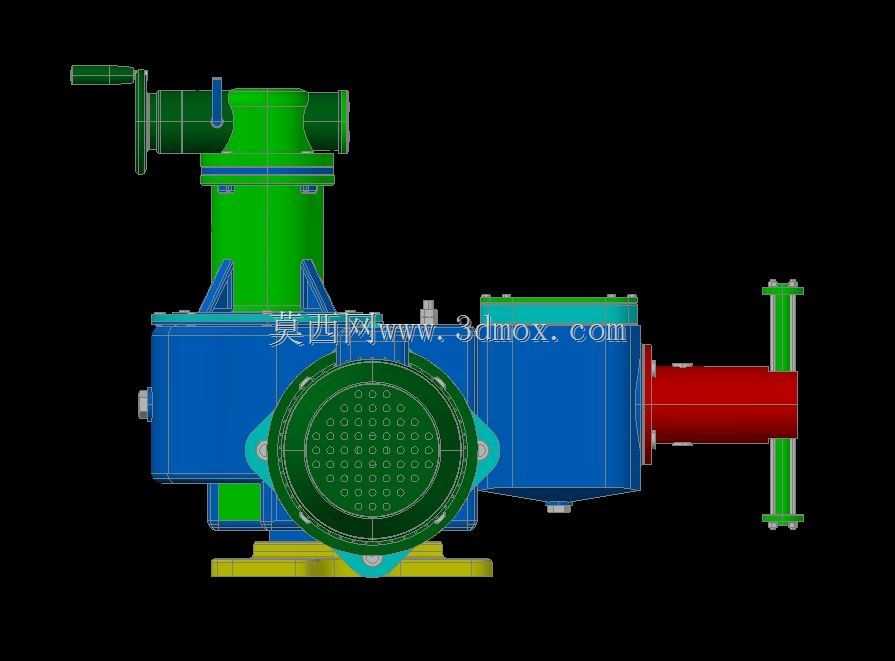

这款柱塞式加药泵的结构设计，核心围绕药剂精准投加工况展开，常见于水处理工艺段的絮凝剂、阻垢剂定量投加，化工生产流程中小流量腐蚀性介质的精准输送，以及油田井口药剂加注这类对计量精度、行程调节灵活性有严苛要求的场景。从结构布局来看，驱动端采用卧式电机与减速箱体直连的排布，电机输出的旋转动力经箱体内蜗轮蜗杆、曲柄滑块机构转换为柱塞的往复直线运动，区别于传统固定行程柱塞泵，这套结构额外集成了伺服调节组件，可在设备运行状态下通过侧置的手轮联动调节机构，改变曲柄偏心距，进而动态调整柱塞的往复行程长度，无需停机拆解即可实现0到额定行程范围内的流量无级调节，适配不同工况下的药剂投加量需求，避免了传统泵更换柱塞、调整连杆位置的繁琐操作。泵头端采用立式布置的柱塞密封结构，柱塞表面做了硬质耐磨处理，配合多级填料密封结构，可耐受常规弱腐蚀性药剂的长期冲刷，密封组件预留了压紧调节余量，运维时无需拆解泵头即可调整密封预紧力，降低现场维护的工作量。安装边界方面，整机底部采用带安装孔的黄色铸钢底座，四个安装孔的孔位间距适配常规工业泵的安装基座尺寸，底座与箱体之间做了加强筋过渡，可承受柱塞往复运动产生的交变载荷，避免长期运行出现底座开裂问题；整机横向尺寸从电机尾端到泵头输出端控制在紧凑范围内，立式调节手轮的顶部高度适配常规操作平台的站立操作高度，手轮旁预留了行程刻度标识位，可直观读取当前行程占比，方便现场操作人员快速调整投加量。从建模细节来看，所有连接法兰的螺栓孔位、密封槽尺寸都严格遵循通用管路连接标准，进出口管路接口的位置预留了足够的管路安装操作空间，箱体上的观察盖、放油堵头都做了细节还原，减速箱内部的齿轮啮合间隙、轴承安装位都按照实际装配公差做了避让设计，可直接用于后续的工程出图、虚拟装配验证，也能作为同类计量泵改型设计的结构参考，尤其是伺服调行程的机构布局，解决了传统计量泵调节行程时需要停机、调节精度差的痛点，适配需要动态调整投加量的连续生产工况，避免因流量调整不及时导致的工艺参数波动。
