欧式护手单手长剑三维造型设计

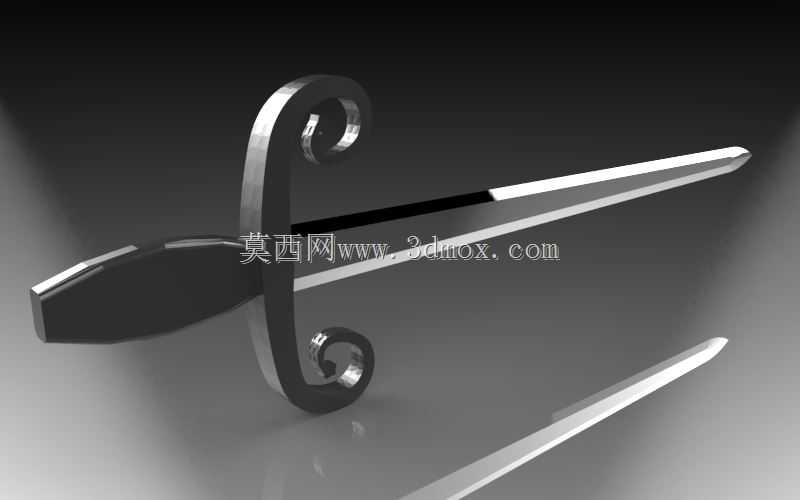

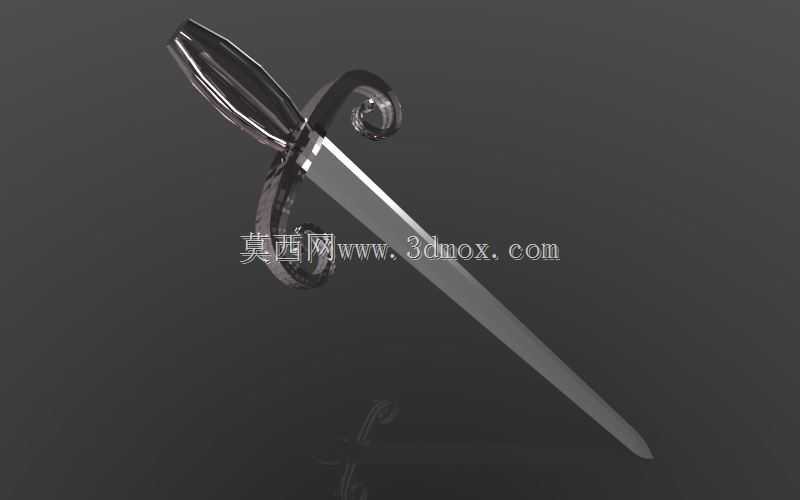

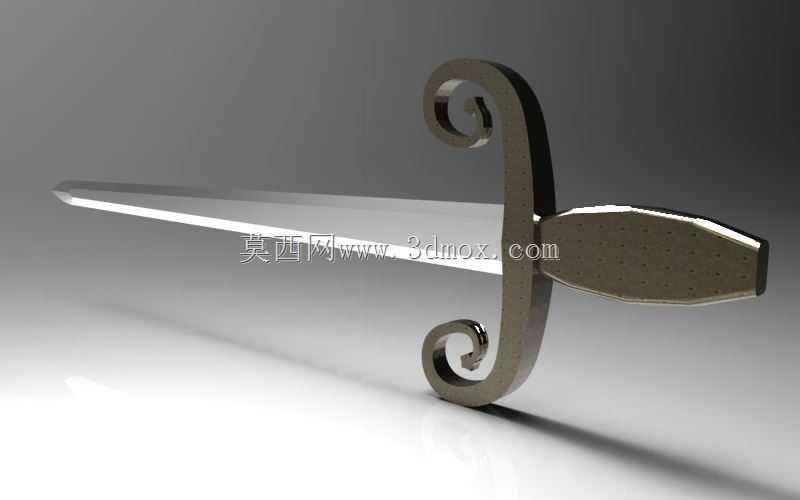

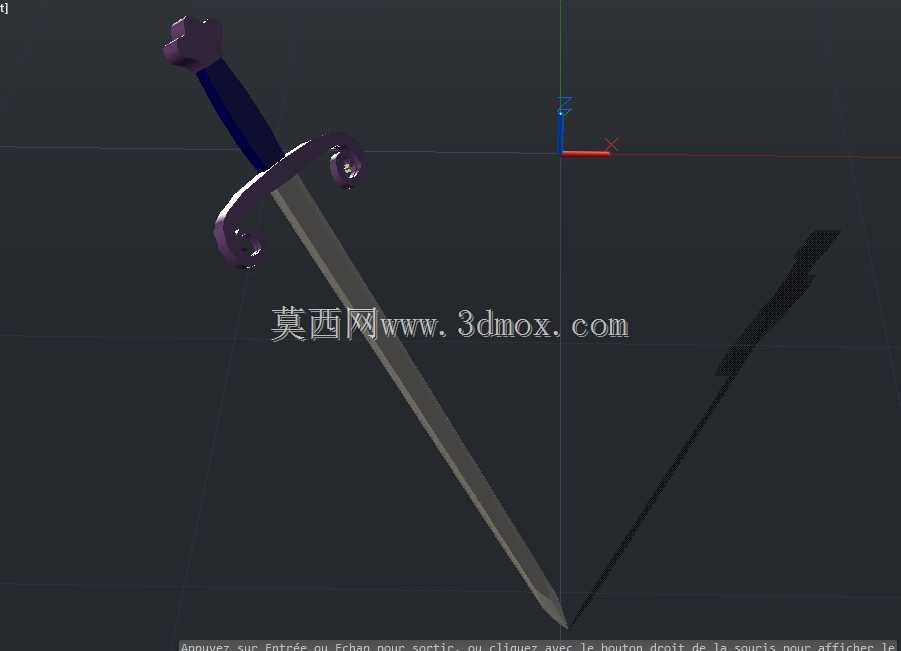

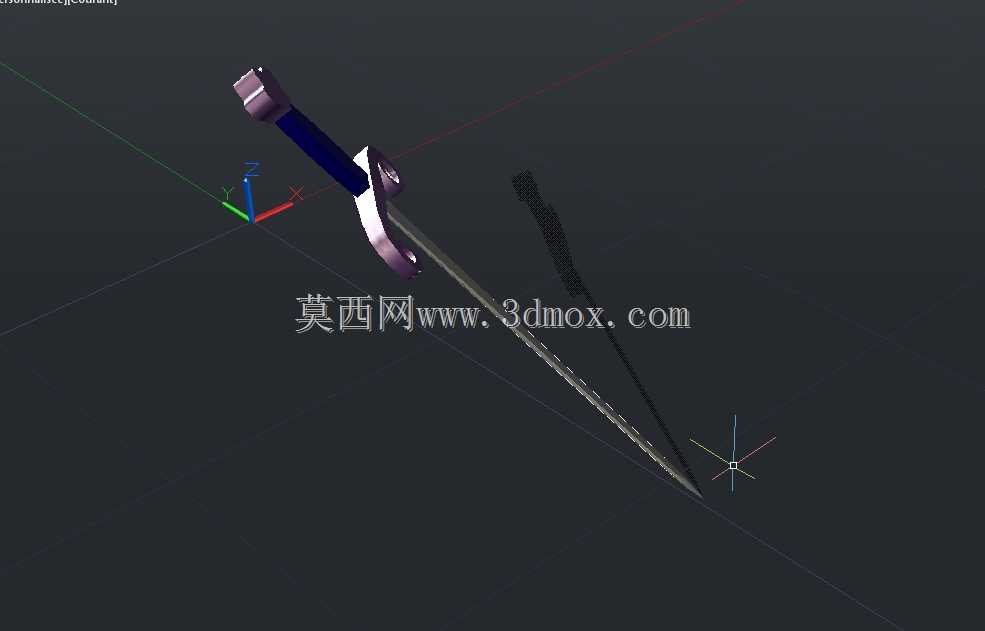

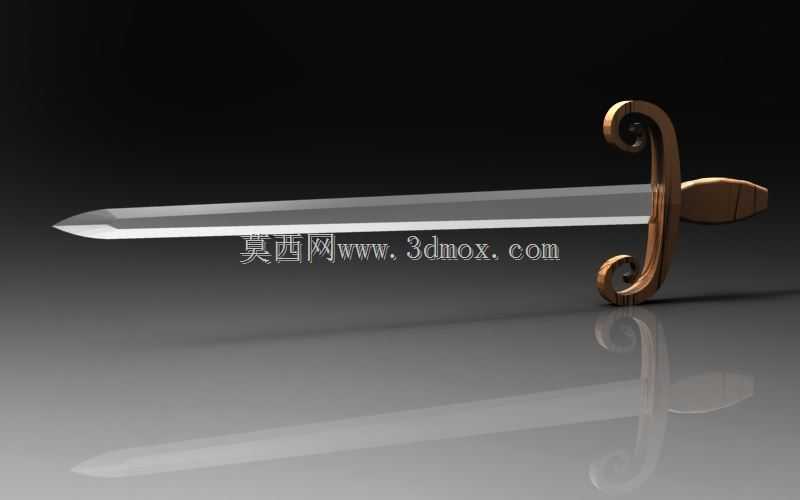

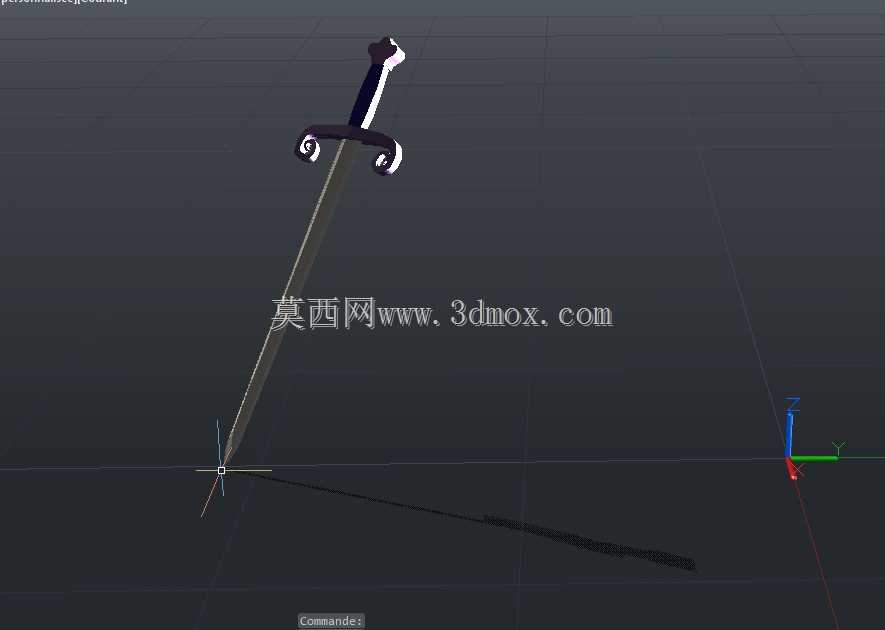

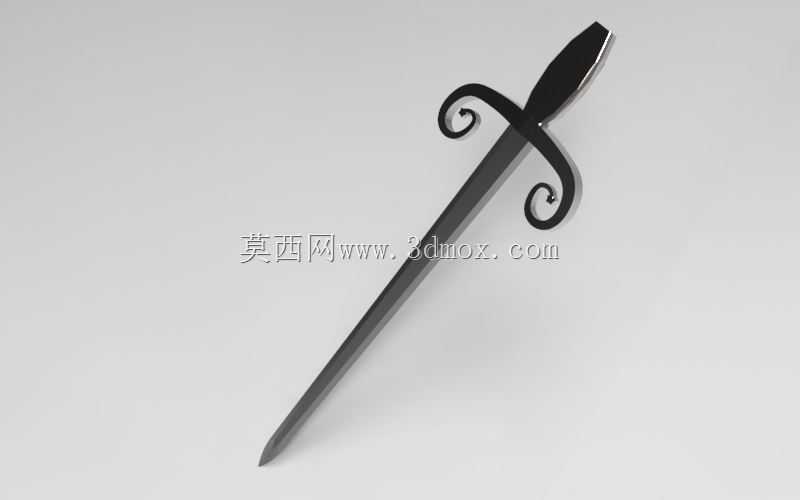

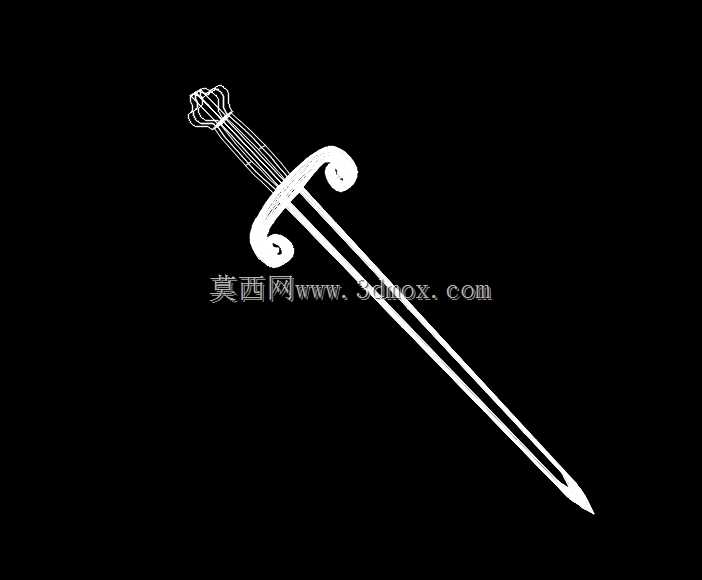

本次完成的单手长剑造型设计，核心面向文创道具开发、影视兵器道具打样、仿古兵器复原展示等场景的前期结构验证需求，区别于量产兵器的工程化设计，该造型在还原传统单手长剑结构逻辑的基础上，兼顾了三维打印快速成型的结构适配性。从结构拆分来看，整体分为剑柄、护手、剑身三个核心装配单元，剑柄采用符合人体握持工学的收腰造型，截面做椭圆化处理，握持时可自然贴合手掌虎口与指节的贴合曲线，避免长时间持握出现硌手、打滑的问题，剑柄末端的配重块做了一体化的造型收边，既可以平衡剑身前端的重量分布，让整剑的重心落在护手前3厘米左右的最优持握区间，也能在装配时通过过盈配合卡紧剑柄与护手的连接位，不需要额外增设固定销钉即可实现结构锁紧。护手部分采用对称的S型卷边欧式造型，卷边末端做了圆润的弧面过渡，没有尖锐棱角，既还原了传统骑士剑护手的装饰性特征，也能在实际持握格挡时起到限位防护作用，避免对方兵刃沿剑身滑向握持手部，护手与剑身的连接位做了方形嵌槽，剑身根部的定位舌可直接嵌入槽内，装配公差控制在0.1毫米以内，拼接后无明显错位缝隙。剑身部分采用菱形截面设计，从根部到剑尖做均匀的收窄减薄处理，两侧刃口做0.5毫米的圆角钝化处理，既保留了长剑的刃部视觉特征，也避免道具使用过程中出现划伤风险，剑身表面做了哑光金属质感的造型处理，没有多余的刻槽或装饰纹路，还原实战类长剑的简洁结构特征。从安装边界来看，整剑总长度控制在110厘米以内，剑身最大宽度为5厘米，剑柄长度适配成年男性单手握持尺寸，整体最大外轮廓尺寸可适配常规桌面级3D打印机的成型幅面，拆分后的单个零件最长尺寸不超过30厘米，不需要做大尺寸拼接即可完成打印制作。设计过程中特意规避了薄壁悬空结构，所有转角位置都做了不小于1毫米的圆角过渡，打印过程中不需要添加过多支撑即可完成成型，后期打磨处理的工作量可降低40%左右，同时各装配位的配合间隙都预留了后期喷漆、做旧处理的涂层厚度空间，不会因为表面处理层导致装配过紧无法拼接。
