多功能数控铣床与电子元件拾取一体机

该设备面向小批量电子装联与小型结构件加工的复合工位需求，将桌面型数控铣削能力和元件拾取放置功能整合在同一机架内，适合实验室、试制车间、教学实训以及多品种小批量生产场景。实际使用中，操作者可在同一工作区内完成电子盒体、面板、外壳类零件的平面铣削、钻孔、修边，同时完成电子元件的拾取、定位与放置，减少工件在不同设备间的流转，降低重复装夹带来的位置误差。

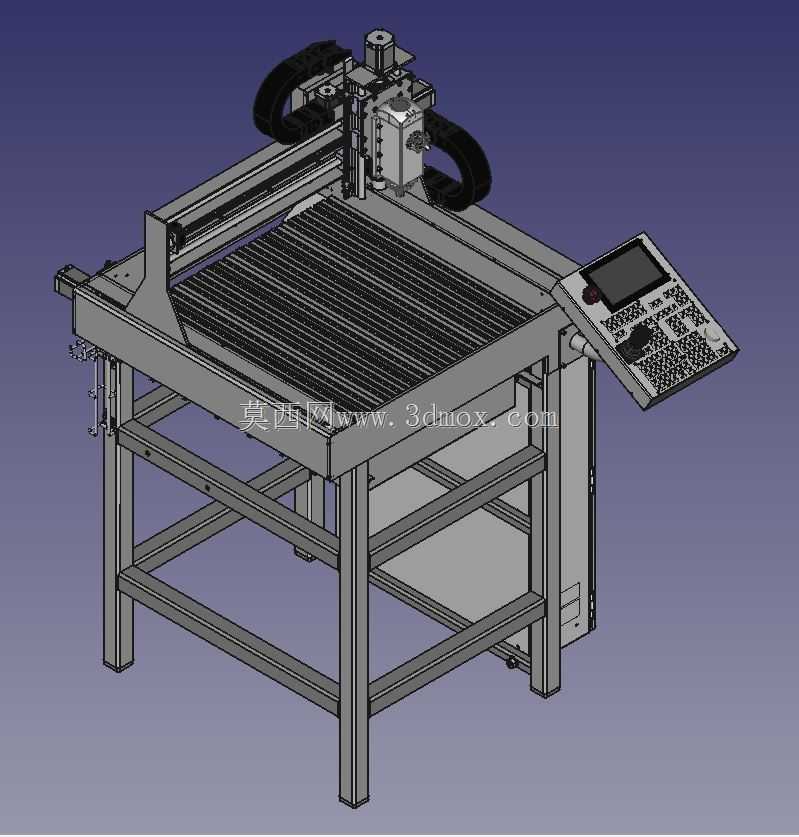

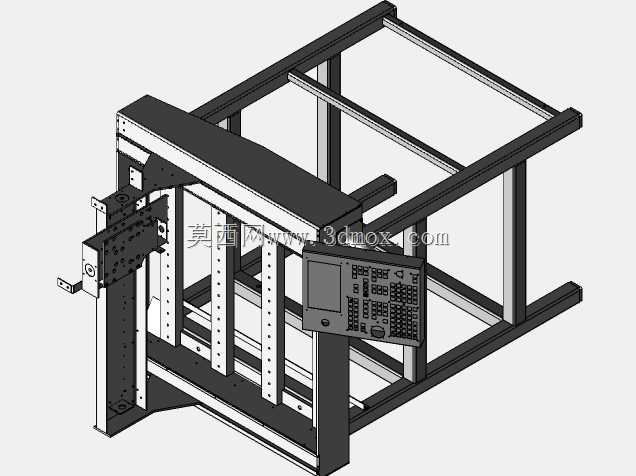

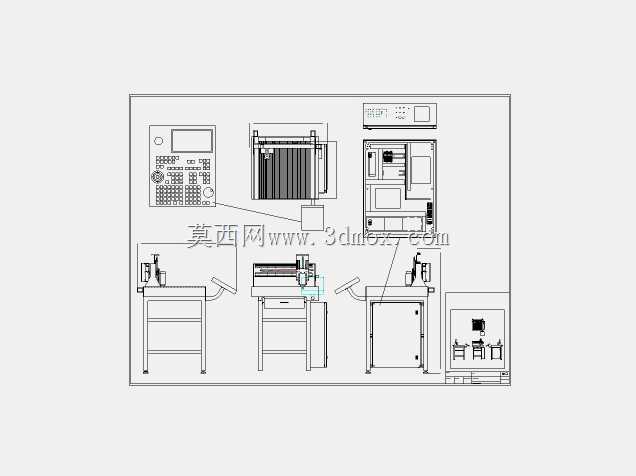

设备主体采用方管焊接或型材组合式机架，下部设置横向撑档和层板安装空间，用于布置控制元件、线缆和辅助附件。机架立柱高度需根据主轴行程、拖链弯曲半径和操作面板展开位置确定，四周应预留维护开门或可拆卸护板空间。工作台面位于机架上方，采用格栅式或槽板式结构，既便于安装夹具、定位块和真空吸附附件，也可收集切屑并为下方排屑留出通道。台面有效加工区应覆盖常见小型电子外壳和电路板拼板尺寸，边缘需保留压板、挡块和传感器安装孔位。

横梁沿床身长度方向布置，导轨和传动部件安装在经过加工的安装面上，以保证运动直线度。纵向滑座承载主轴单元，主轴侧配置拖链，用于保护动力电缆、气管和信号线。拾取与放置执行端与铣削主轴共享运动平台，通过末端执行器切换或分区作业实现两种工艺动作。设计时需要重点校核横梁在主轴悬伸、拾取头下压和快速移动时的挠度，避免因刚性不足导致铣削振纹或贴装偏差。导轨选型应同时满足铣削工况下的径向载荷和拾取工况下的重复定位要求，丝杠或同步带传动需根据速度、精度和成本目标匹配。

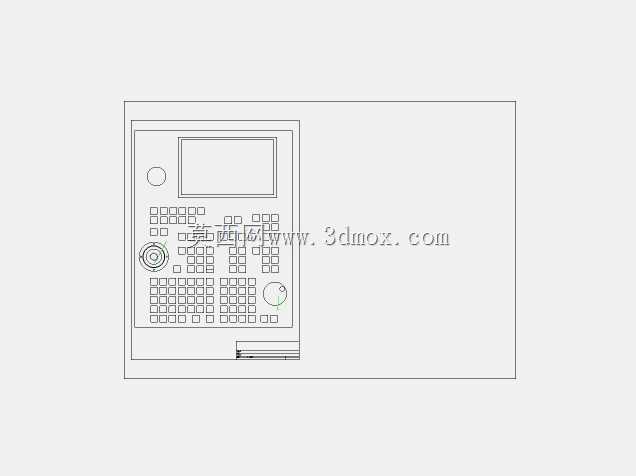

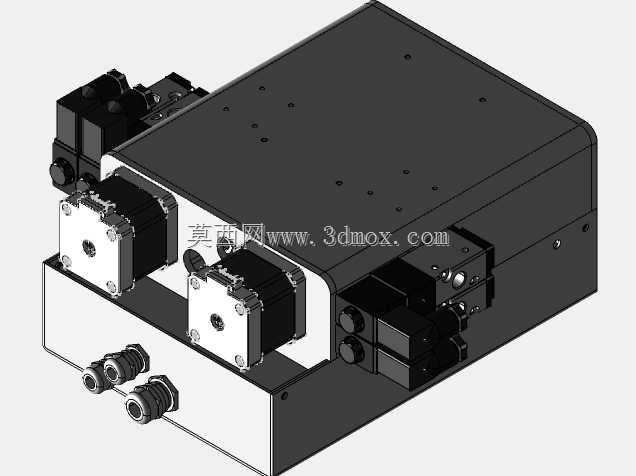

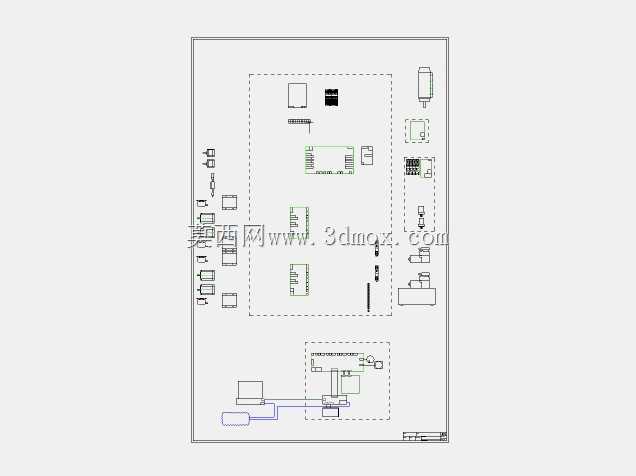

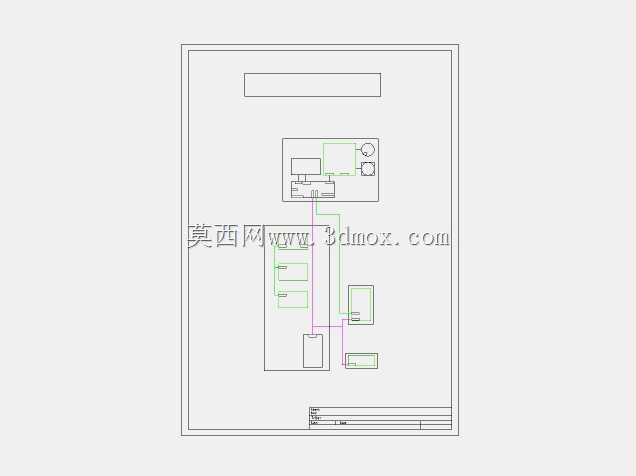

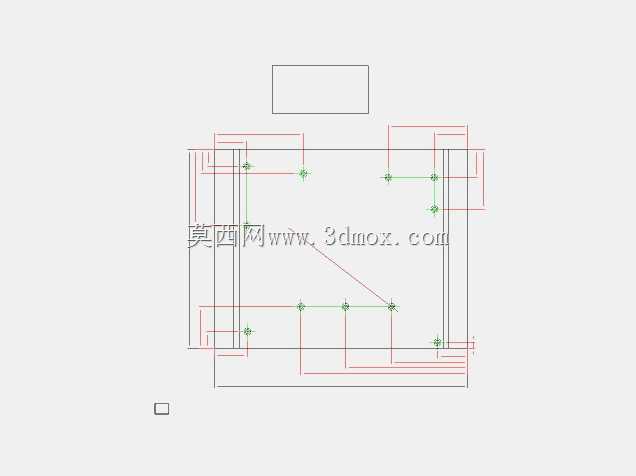

操作面板布置在设备右前方，采用可转动或可倾斜支架，屏幕与按键区朝向操作者，便于在装夹、对刀和程序调试时观察。HMI内部可嵌入运动控制板卡，负责解析G代码、点位指令和I/O信号。电气柜位于机架侧部或下部，强电、弱电和信号线应分槽布置，主轴驱动、步进或伺服驱动器、开关电源和端子排保留散热间隙。气动系统若用于吸嘴、夹紧或除尘，应在机架内侧固定过滤器、电磁阀和节流阀，并在运动部件附近预留快插接口。

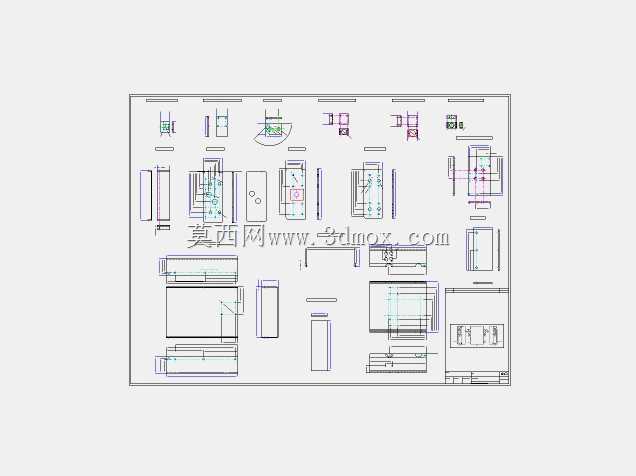

从安装边界看，设备占地需在长宽方向额外留出操作、开门和维护距离；上方需保证横梁移动、拖链弯曲和吊具起吊空间；后侧应预留线缆弯折和排风通道。台面高度宜结合站立操作和工件搬运设定，底部可设置可调脚杯，用于补偿地面不平并调整水平。整机建模时应将机架、导轨、滑座、主轴、拾取头、操作面板、电气柜和防护件作为独立装配体处理，关键配合面保留装配基准，运动副按实际行程建立约束，以便后续进行干涉检查、行程校核和外购件替换。
