数控铣削加工用立体标识字符结构

这套立体标识结构的核心出发点，是解决数控铣床上直接加工标识字符时的路径规划与成型一致性问题。日常设备改造、工位工装制作中，常需要在金属或非金属基材表面做出凸起的厂标、工位编号或功能提示，直接在大板上逐字雕刻不仅占用机床工时，深浅控制也容易受板材平面度影响；把标识做成独立的小块嵌件，就能在备料阶段单独加工，再嵌入面板预留的沉槽，整体装配效率更高。

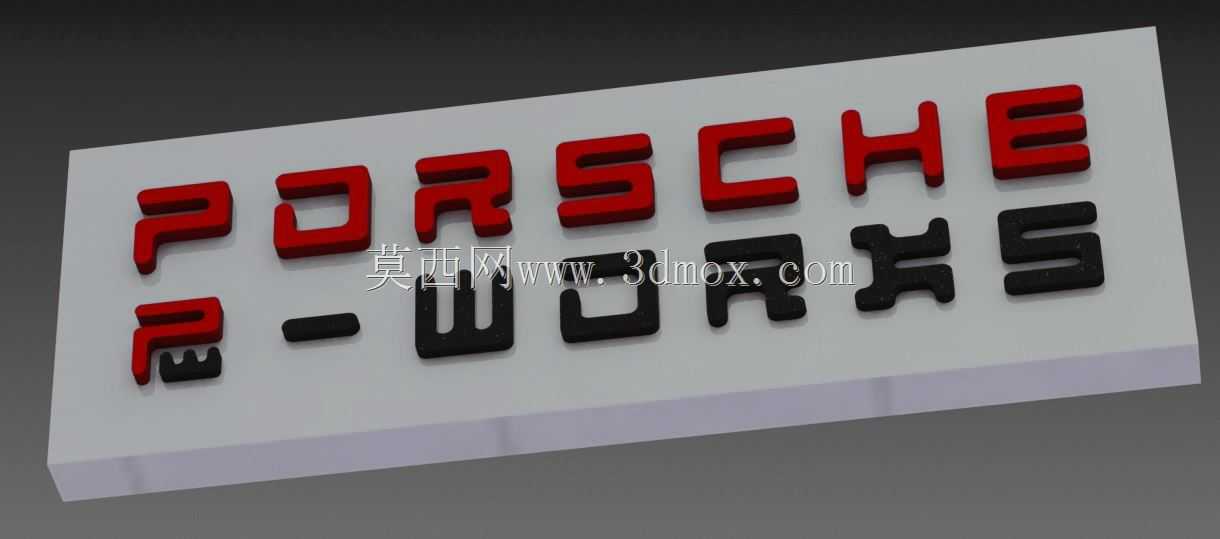

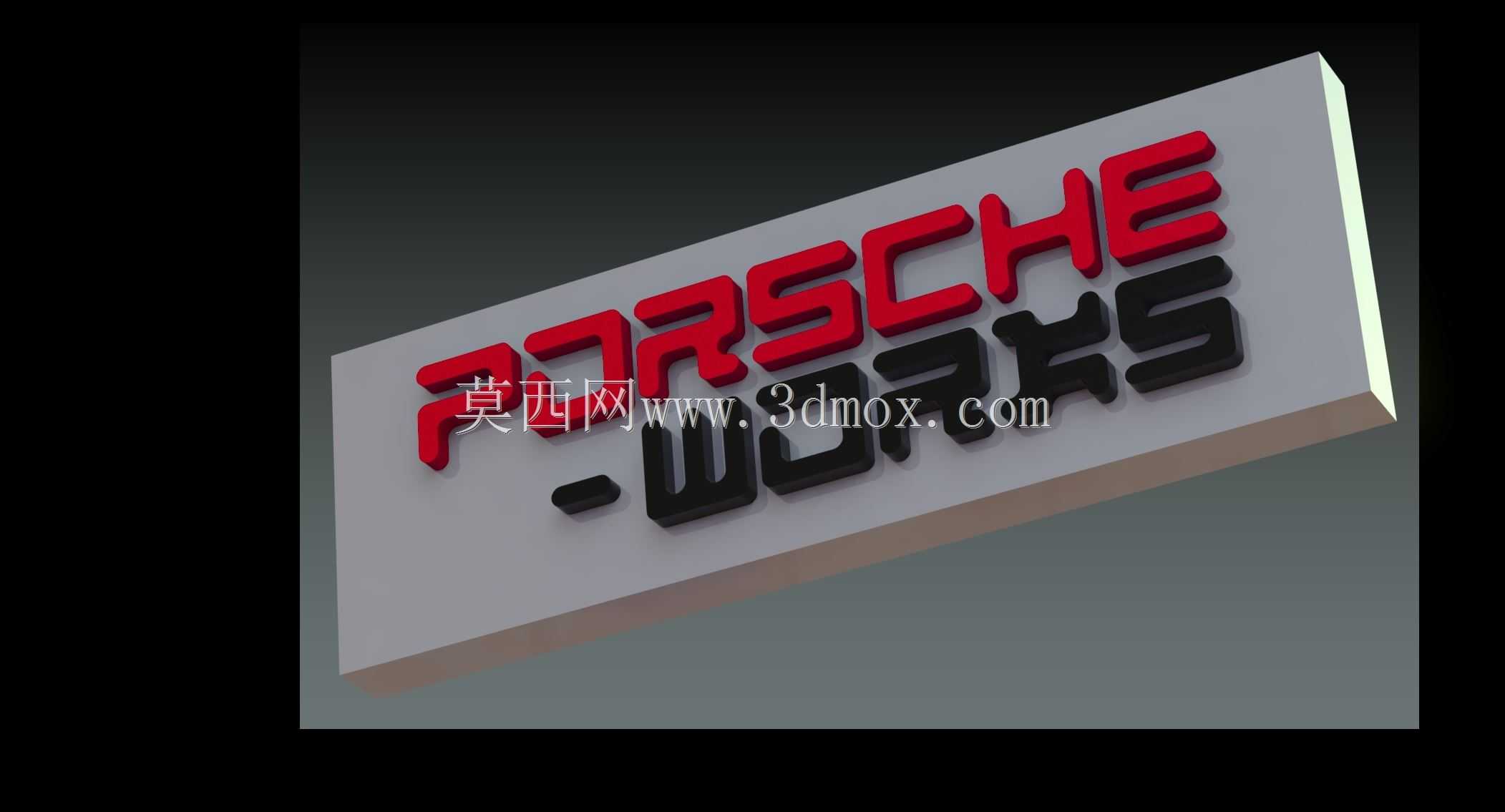

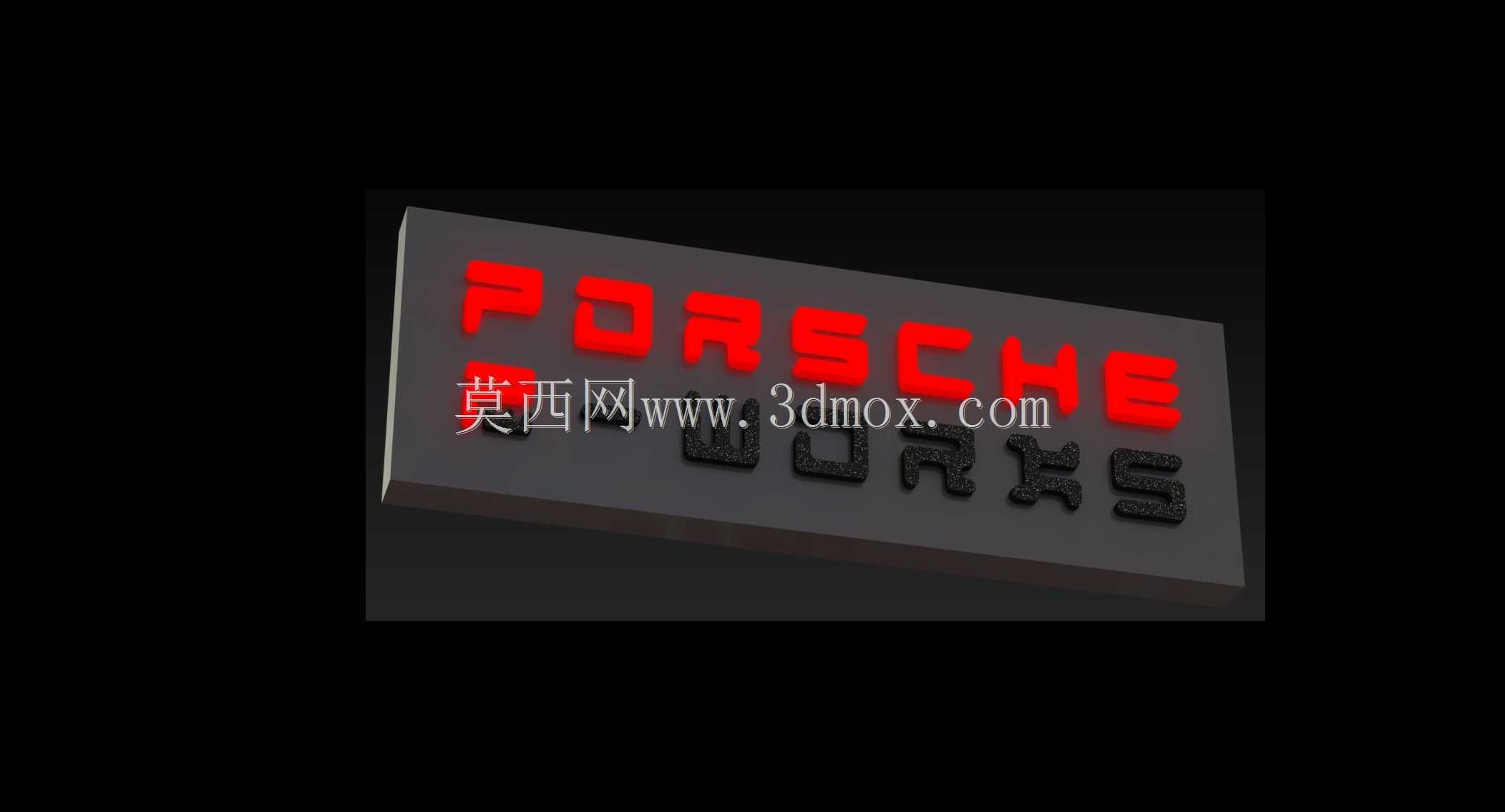

从结构上看，标识块采用矩形基座承托凸起字符的形式，基座底面为完整平面，可直接贴合安装面，侧边预留少量精加工余量用于配作定位销或涂胶固定。凸起字符的笔画做了等宽处理，转角处统一使用内R过渡，没有尖锐内角，这完全是从铣削工艺出发的设计：用同一把立铣刀即可完成大部分轮廓加工，减少换刀次数，内R半径与常用铣刀半径匹配，避免后续钳工修挫。字符凸起高度控制在常规雕刻深度范围内，既保证目视和触摸的辨识度，又不会因凸起过高在设备擦拭、工件转运时被磕碰崩边。

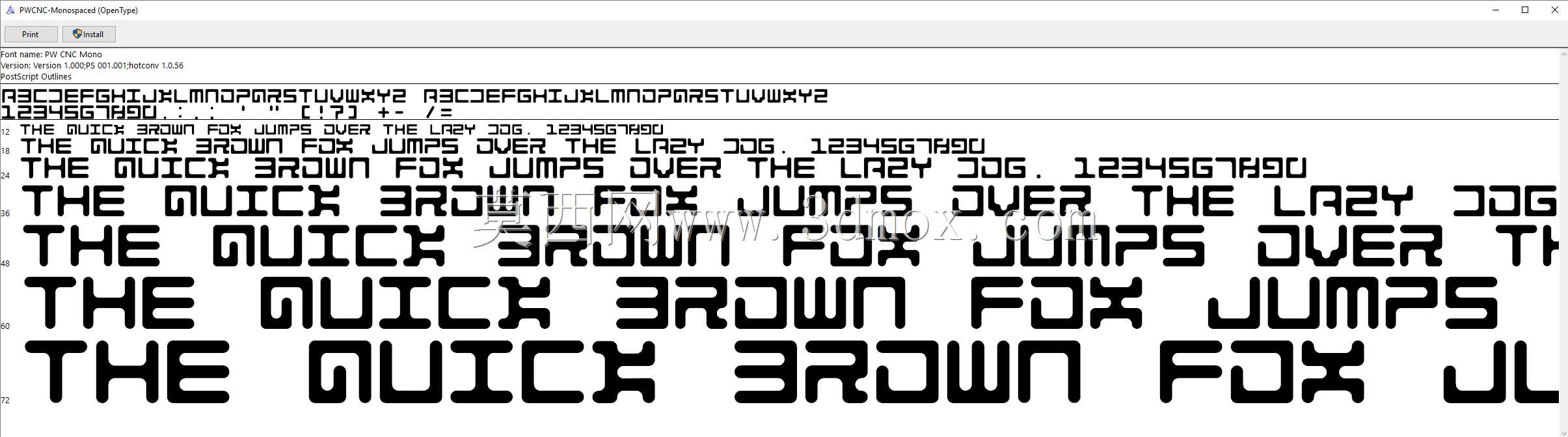

设计字符时没有照搬普通商用字体，而是重新梳理了笔画间的间距。常规字体为了排版美观会有复杂的粗细变化和细小衬线，放到小尺寸标牌上加工时，细笔画容易断刀，窄缝隙也会让刀具刚性不足。这套字符把所有笔画宽度统一，相邻笔画的净间距大于最小刀具直径，即使加工尺寸缩小到几十毫米的小块，也能用标准刀具一次走刀成型，不需要电火花或化学腐蚀工序。

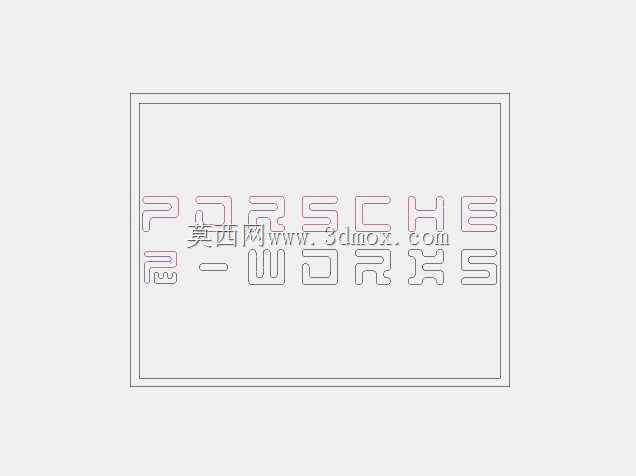

实际使用场景中，这类标识块既可以嵌入设备操作面板，作为功能区的永久标识，也能固定在工装夹具的基座上，区分不同型号的夹具工位；多块字符并排安装时，基座的统一厚度能保证所有标识顶面齐平，不会出现高低错落。安装边界上，基座四周留出的压边宽度可适配常见的面板沉槽公差，字符顶面与基座边缘保留安全距离，安装敲入或胶粘时不会直接受力在凸起笔画上。建模过程中同步生成的字符轮廓曲线，也能直接导入编程软件生成刀路，省去重新描图的步骤。
