SCARA平面关节型装配机器人结构模型

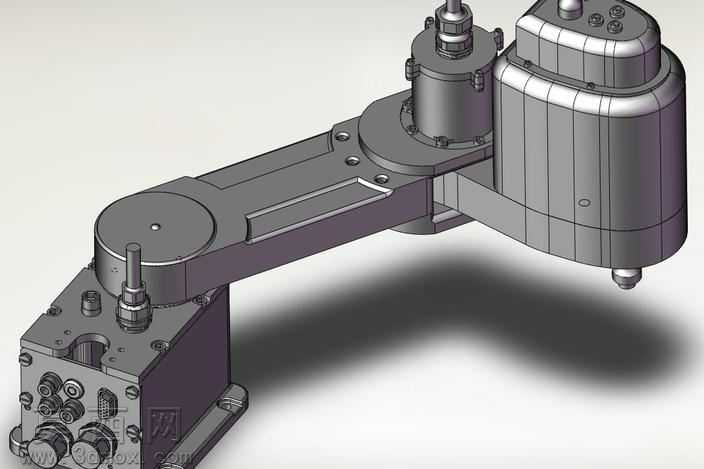

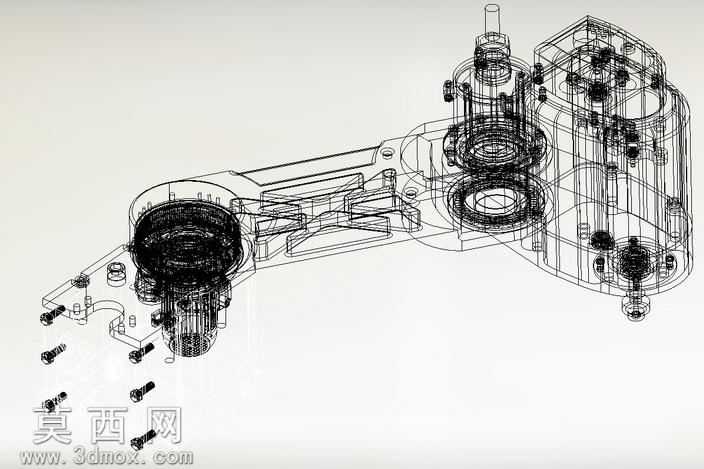

本模型为SCARA平面关节型装配机器人的完整三维结构模型，采用SolidWorks进行全参数化建模，完整还原了该类装配机器人的内部传动结构与外部装配形态。建模过程中遵循实际工业机器人的设计逻辑，从基座传动组件开始，依次完成第一旋转关节、大臂结构、第二旋转关节、小臂结构、末端升降旋转轴的逐层级建模，所有零件均按照实际装配约束关系进行配合，可完整呈现机器人各关节的运动逻辑与传动路径。模型采用线框渲染视角展示内部结构，可清晰观察到内部的轴承排布、齿轮啮合结构、紧固件安装位置、传动件布局细节，所有零件的倒角、退刀槽、安装孔位均按照机械加工规范进行建模，未省略关键工艺结构。材质设置上，针对不同零件的实际材质属性进行区分，结构件采用铝合金材质参数，传动齿轮、紧固件采用钢材材质参数，密封件、线缆防护件采用工程塑料材质参数，不同材质的视觉区分度清晰，便于观察各部件的功能分区。设计思路上，该模型针对装配场景的作业需求进行结构优化，平面关节的布局保证了作业平面内的高定位精度与快速响应能力，末端的升降旋转轴适配装配作业中的压装、螺丝锁付等典型工序需求，内部传动结构的排布紧凑合理，在保证关节刚性的前提下尽可能缩减臂体自重，提升运动速度与负载自重比。模型完整还原了机器人的内部走线空间、电机安装位、传感器安装位置，可用于机器人结构学习、运动仿真分析、装配工艺验证、教学演示等场景，所有结构细节均经过合理性校验，不存在干涉、错位等建模问题，各运动部件的活动范围符合SCARA机器人的实际运动参数，能够直观呈现平面关节装配机器人的结构特点与工作原理。
