带末端夹具的六轴工业机械臂结构设计

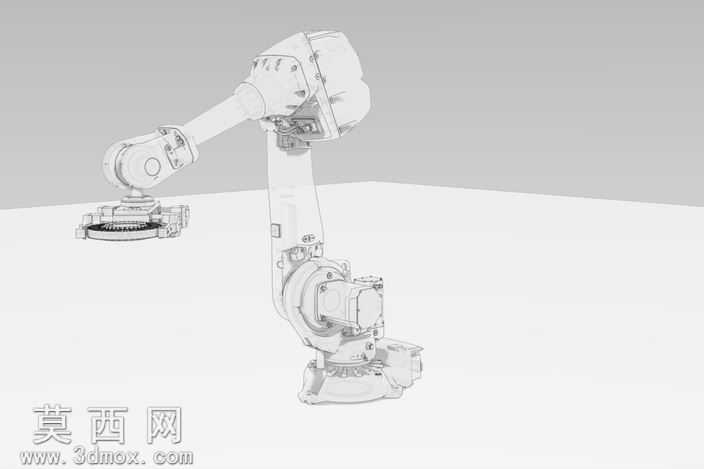

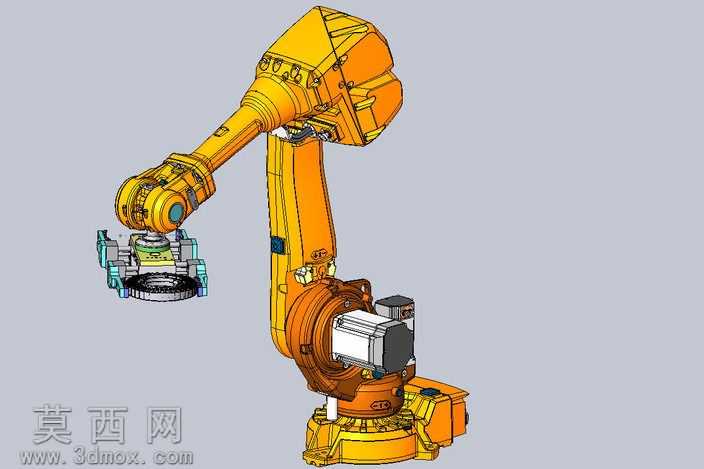

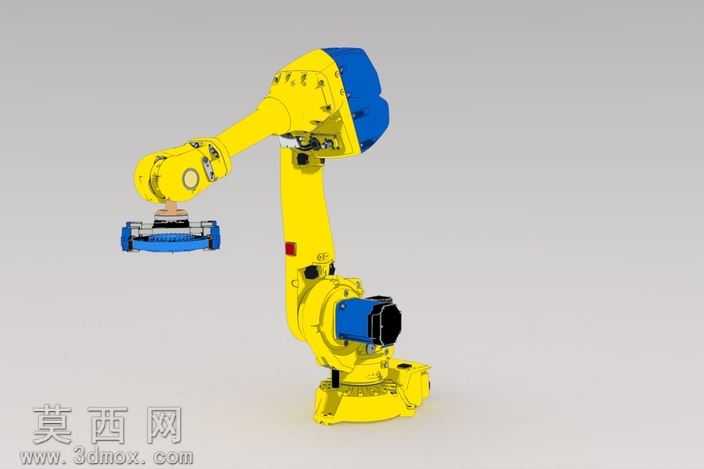

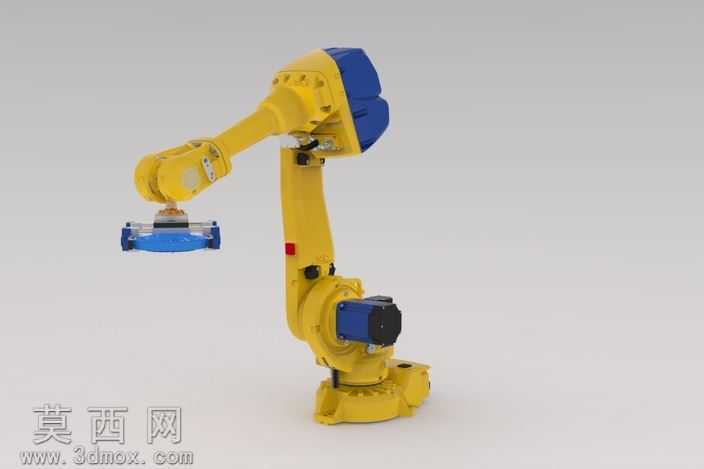

本作品为带末端夹持工装的六轴工业机械臂三维建模成果，建模过程中严格遵循工业机械臂的真实运动逻辑与结构比例，对每一处关节的传动衔接、部件装配关系都做了精细化还原。从底座部分开始，建模时还原了底座内部伺服驱动单元的安装位、旋转支撑结构的配合间隙，底座外壳的散热格栅、安装固定孔位都按照实际工业产品的设计规范做了细节刻画，保证底座承载整臂重量、实现第一轴水平回转的结构合理性。向上延伸的大臂、小臂部分，建模时区分了臂身的主体承载结构与内部走线空腔，对每一处关节的伺服电机安装座、谐波减速器装配位、关节密封防护结构都做了分层建模，臂身表面的加强筋布局、管线固定卡扣的位置都经过结构合理性校验，确保各节臂体在摆动过程中不会出现运动干涉，同时还原了真实工业机械臂的负载承载结构逻辑。末端的夹持工装部分，建模时还原了夹爪的开合传动结构、夹具与机械臂末端法兰的连接定位结构，夹爪的接触工作面做了适配夹持工件的仿形设计，能够清晰展示夹具与待夹持工件的配合状态。材质渲染阶段，为机械臂主体外壳赋予了工业设备常用的亮橙色哑光金属漆材质，关节处的驱动电机外壳做了银灰色金属质感处理，传动连接部位做了发黑处理的金属材质区分，末端夹具部分根据不同部件的功能分别赋予了硬质合金、防滑橡胶垫等对应材质，不同材质的粗糙度、反光度参数都经过调试，让整体渲染效果贴近真实工业设备的视觉质感。整体设计围绕工业场景中物料搬运、工件上下料的实际需求展开，各关节的运动行程范围、结构连接方式都参考了主流量产工业机械臂的设计参数，既保证了模型外观的还原度，也完整呈现了六轴机械臂从底座到末端执行器的全链路结构逻辑，能够直观展示这类自动化装备的组成结构与运动原理。
