履带式可越障救援作业机器人结构设计

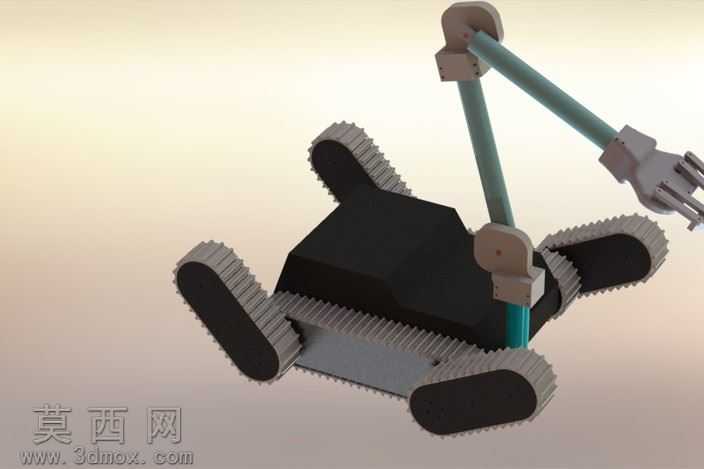

本救援机器人采用三维建模软件完成全参数化结构设计，整体围绕复杂灾后非结构化地形的通行与作业需求展开，建模阶段先完成核心功能模块的布局规划，将行走机构、作业执行机构、主体承载舱进行模块化拆分，确保各部件装配关系清晰无干涉。行走系统采用四组独立的三角布局履带单元，建模时对履带齿形、驱动轮啮合结构、负重轮排布进行了精细化参数设置，履带材质选用高耐磨橡胶材质模拟，搭配哑光金属质感的轮系与支撑结构，渲染阶段通过调整材质粗糙度与环境光遮蔽效果，还原履带在复杂地形下的附着质感，该行走结构可实现台阶跨越、沟壑通行、坡面攀爬等越障动作，适配灾后废墟、破损路面等复杂通行场景。主体承载舱采用一体化箱式结构设计，建模时预留了内部传感模块、动力模块、控制模块的安装空间，舱体外壳选用高强度工程塑料材质参数，表面做哑光防刮质感处理，兼顾结构强度与整机轻量化需求。作业执行机构为多自由度机械臂结构，建模时对臂体铰接关节、旋转驱动座、末端执行夹爪进行了运动副约束设置，可实现多维度的姿态调整，臂体主体采用高强度轻质合金材质，搭配青绿色哑光漆面效果，关节连接部位做金属切削质感处理，末端夹爪采用多齿形啮合结构，可完成障碍物清理、被困人员周边杂物移除等救援作业动作。渲染阶段采用柔和的漫反射环境光，突出各部件的结构层次与材质差异，通过阴影参数调整强化机械结构的立体感，整体设计围绕救援场景的实用性展开，在保证结构运动合理性的前提下，兼顾了整机的通过性与作业灵活性，各部件的连接结构均做了强度冗余设计，可满足救援作业工况下的负载与冲击耐受需求，建模过程中对所有运动部件进行了行程干涉校验，确保机械臂摆动、履带转动等动作无结构冲突，为后续的实物样机制作与运动仿真提供了精准的三维模型基础。
