钣金结构冷却风扇防护安装罩

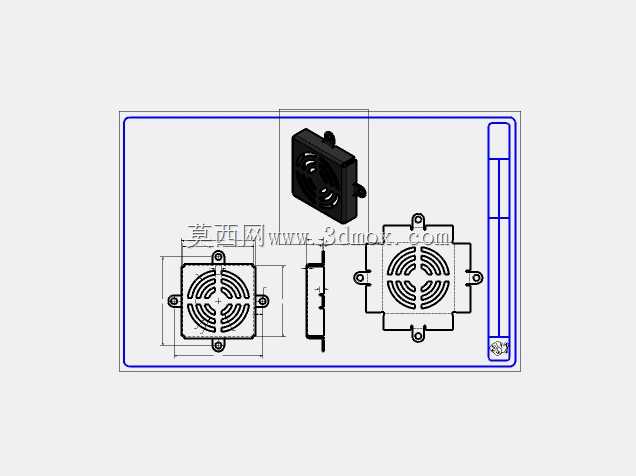

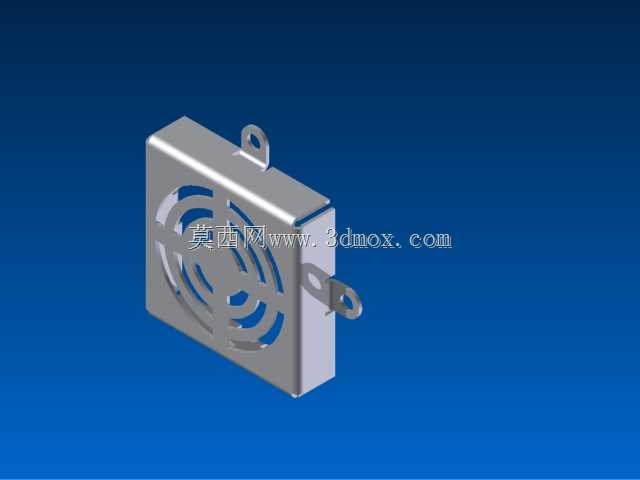

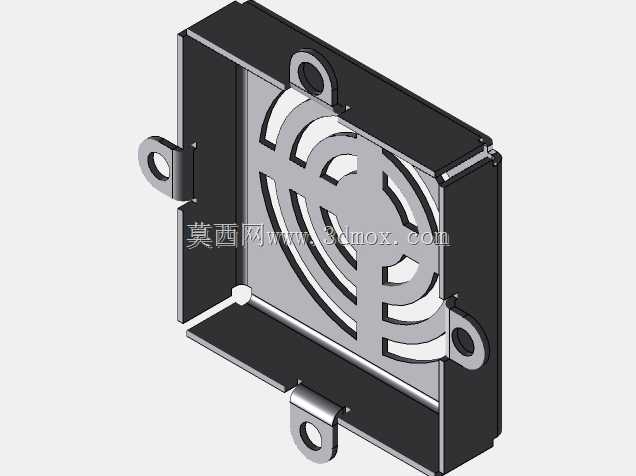

在工业电控柜、小型工业设备、嵌入式工控主机这类需要主动风冷散热的场景里，冷却风扇的防护与安装固定结构，一直是结构设计里容易被忽略但直接影响设备运行可靠性的细节。这款钣金材质的冷却风扇罩，直接适配常规尺寸的轴流散热风扇，既承担风扇外侧的防护功能，避免设备运维过程中线缆、杂物触碰高速旋转的扇叶引发安全故障，也作为风扇的安装承载结构，将风扇牢靠固定在设备壳体的通风位，减少风扇运行时的振动传递。从结构设计逻辑来看，整体采用薄钢板折弯一体成型，没有多余的拼接焊缝，主体罩面冲压出多组同心弧形的通风栅格，栅格的开孔宽度经过尺寸校核，既保证足够的通风通流面积，不会因为罩体遮挡增加风阻、降低散热效率，又能有效阻挡直径超过5mm的异物进入扇叶区域，兼顾通风性能与防护等级要求。罩体侧边延伸出三个带安装孔的固定耳，安装孔的位置与常规轴流风扇的安装孔位完全匹配，安装时不需要额外制作转接支架，直接通过螺栓就可以将风扇与罩体一同固定在设备的壁板上，固定耳的折弯角度经过精准计算，安装后罩体与扇叶之间预留了足够的安全间隙，不会出现扇叶剐蹭罩体的异响问题。考虑到钣金件的加工工艺特性，所有的折弯棱边都做了小圆角处理，既避免加工装配过程中割伤操作人员，也能减少应力集中，提升罩体的结构强度，即便在设备运输过程中受到一定的外力挤压，也不容易出现变形翘曲的问题。在实际设备装配场景中，这类风扇罩可以直接适配嵌入式安装的散热风扇，安装边界完全匹配常规小型轴流风扇的外形尺寸，不需要对设备原有开孔做额外修改，不管是新设备的结构设计，还是旧设备的散热部件改造替换，都能直接适配使用。罩体的钢板厚度选型也经过实际工况验证，既不会因为板材过薄导致安装后容易变形、产生共振噪音，也不会因为板材过厚增加不必要的重量与材料成本，表面做了常规的防锈处理，能够适应一般工业车间的温湿度环境，长时间使用也不容易出现锈蚀破损的问题。
