砂石骨料破碎筛分联合生产线布局

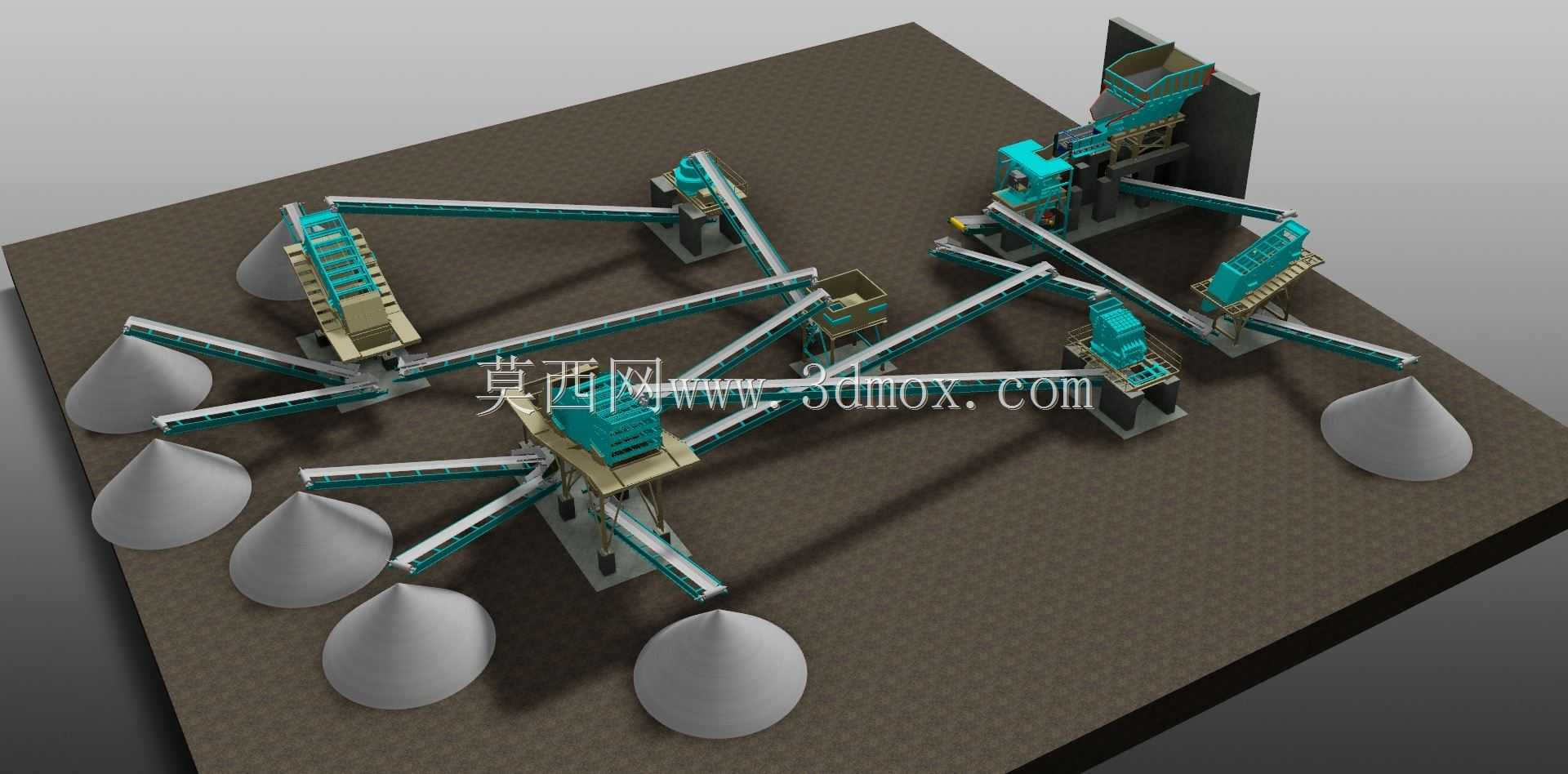

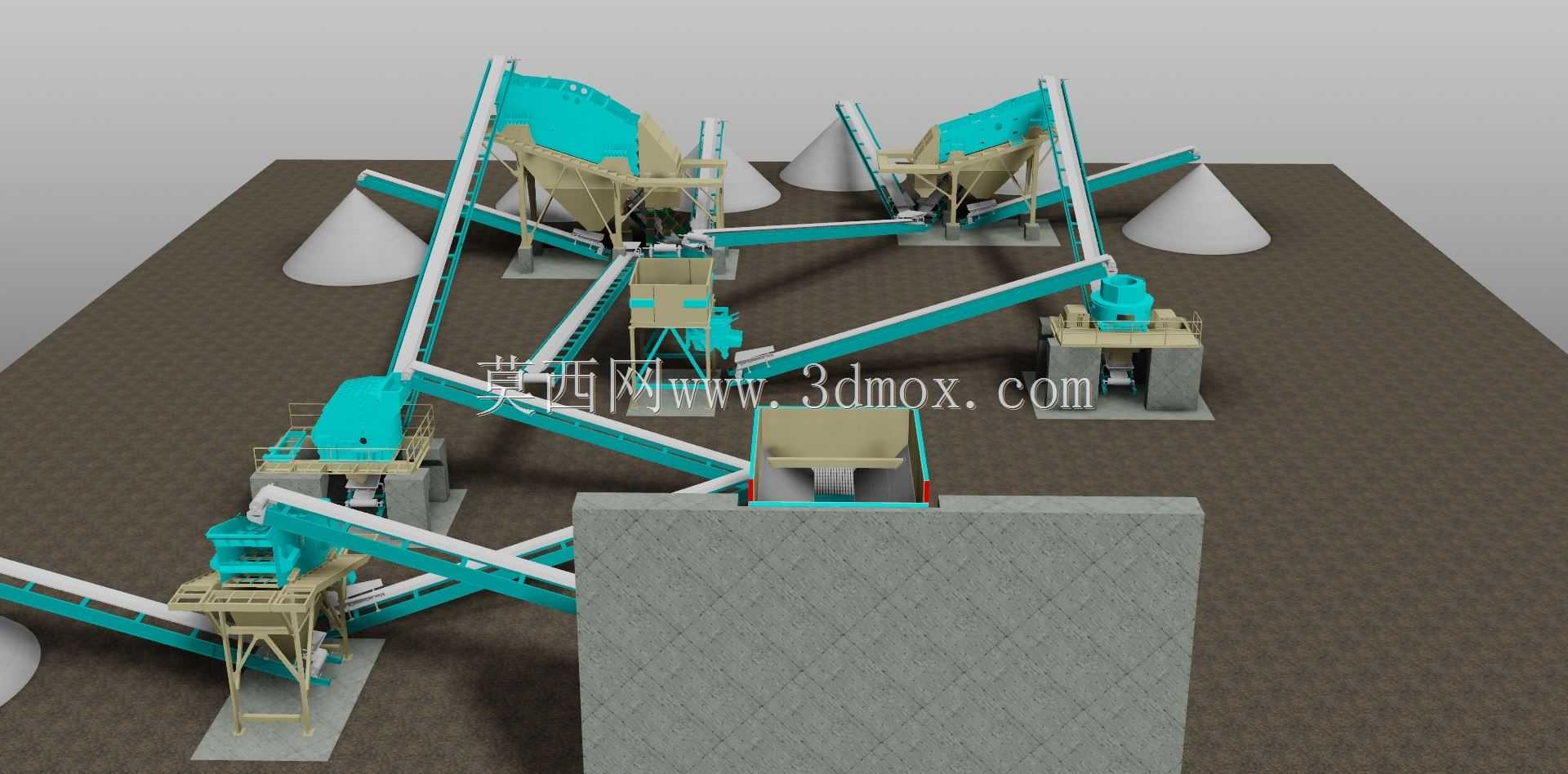

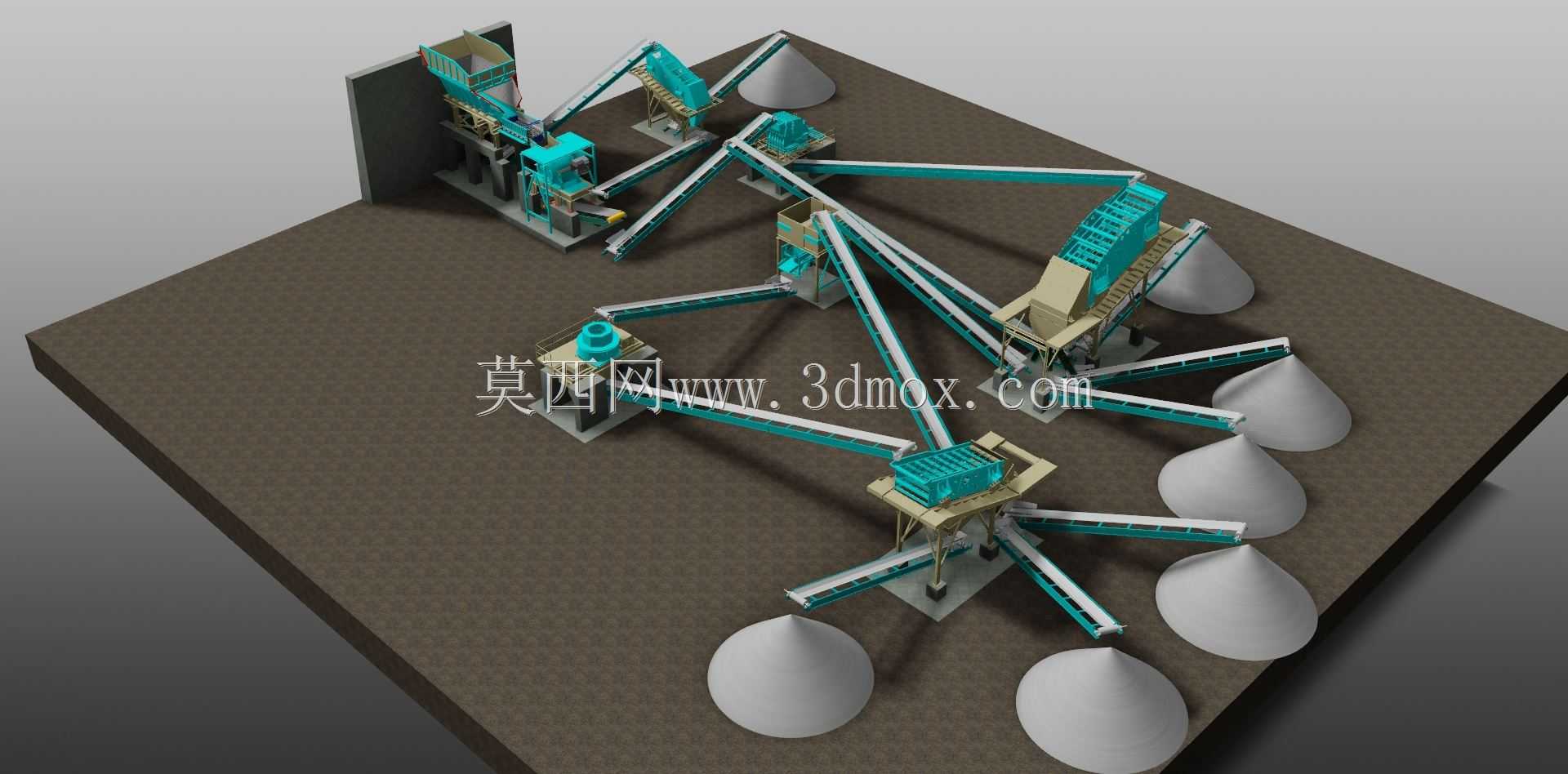

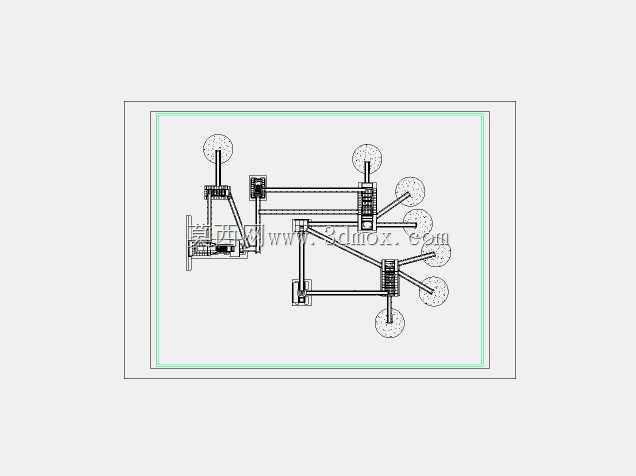

这套三维布局还原的是矿山及建材领域常用的固定式破碎筛分联合作业线，主要服务于露天采石场、选矿厂初碎段、建筑骨料加工场的连续生产需求，可将开采出的原矿块料经多级破碎、分级筛分后，产出不同粒径规格的成品砂石料，直接供给商混站、道路施工、基建项目使用。整套产线采用阶梯式排布逻辑，依托场地自然高差减少物料提升环节的能耗，从原料受料端开始，粗碎设备布置在产线最上游靠近来料方向的位置，承接矿用车辆卸载的原矿，经粗碎后的物料通过第一条皮带输送机输送至中碎环节，中碎后的物料再经分料皮带送入不同层级的筛分设备，筛分出的合格粒径物料直接通过溜槽送入下方成品料堆，超粒径物料则通过返料皮带送回中碎或细碎环节再次破碎，形成闭路循环，避免不合格料混入成品堆。设计阶段优先考虑了设备检修空间，每台破碎、筛分主机周边均预留了1.2米以上的操作通道，皮带输送机的两侧预留了托辊更换、皮带纠偏的作业空间，各料仓的锥角均按照物料安息角设计，避免湿黏物料堵仓，出料口位置匹配皮带机的受料点中心，减少落料偏载导致的皮带跑偏问题。产线的输送皮带采用不同带宽配置，粗碎段出料皮带带宽最大，匹配粗碎后物料块度大、瞬时流量高的特性，筛分环节的分料皮带带宽根据各支路料流比例分配，避免出现局部堵料、溢料问题。成品料仓采用锥形落地式布置，单仓容量匹配常规转运车辆的装载节奏，减少车辆等待时间，各料仓之间的间距满足装载机或自卸车的通行转弯半径要求。整套布局的安装边界需考虑场地的地基承载力，破碎主机位置需做 reinforced 混凝土基础，筛分设备因存在振动载荷，基础需设置隔振垫层，皮带输送机的支架立柱间距根据跨距载荷做等强度设计，避免长期运行出现支架变形。产线的物料流向全程无冗余折返，从原料进入到成品出料的路径最短，可有效降低物料输送过程中的扬尘点与能耗损失，各扬尘点位置预留了除尘设备接口，可配套脉冲除尘系统实现达标排放。
