砂石骨料生产线破碎筛分联合机组

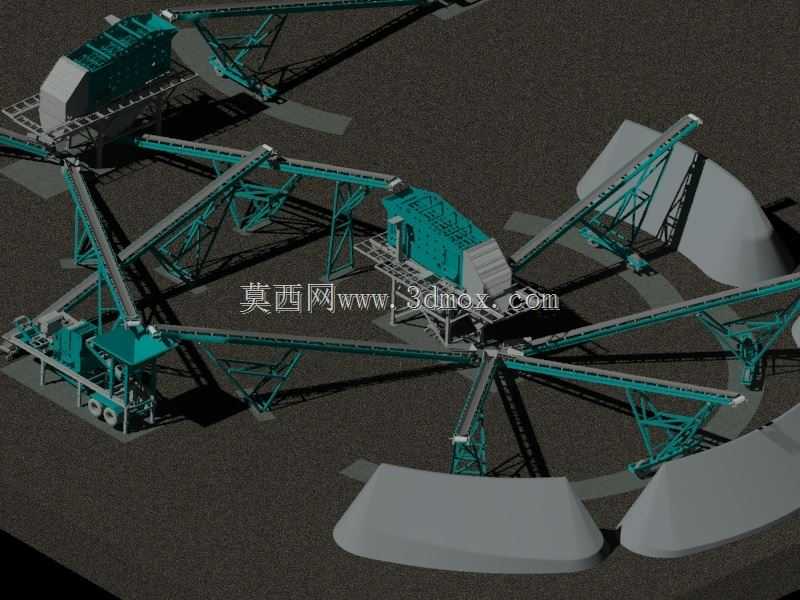

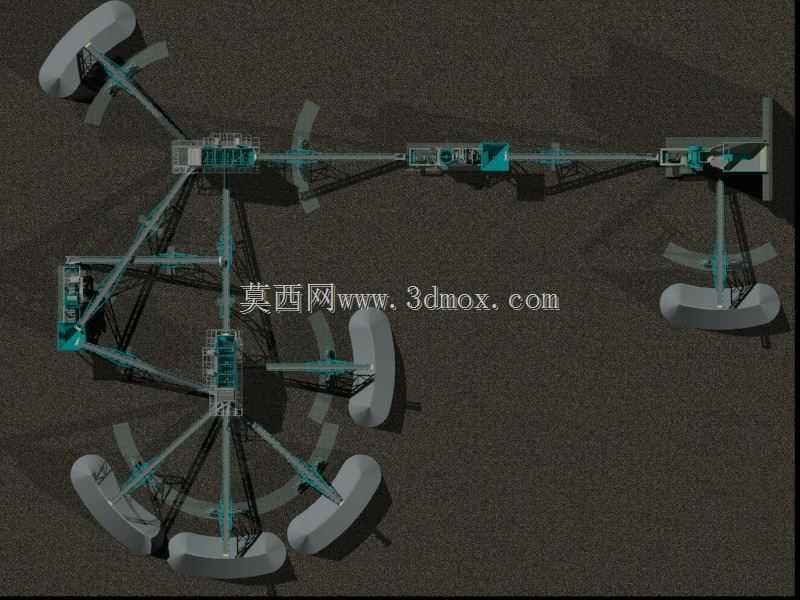

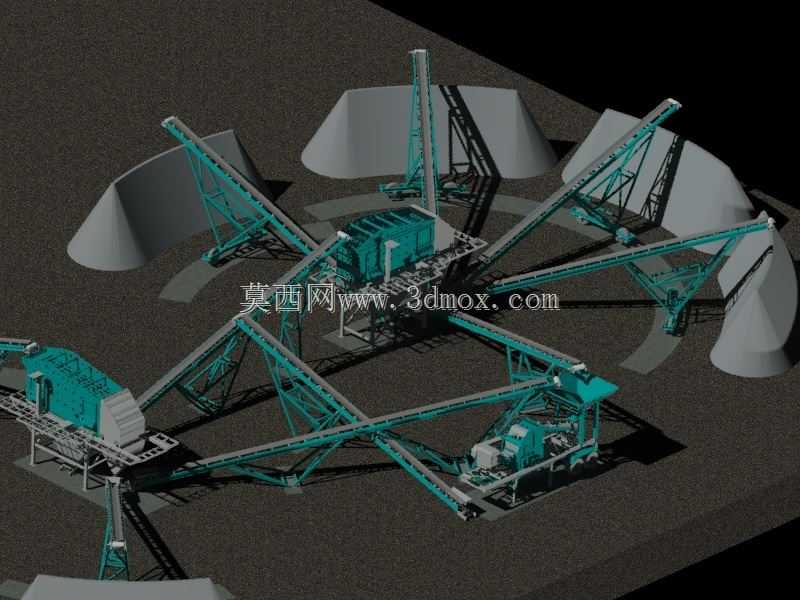

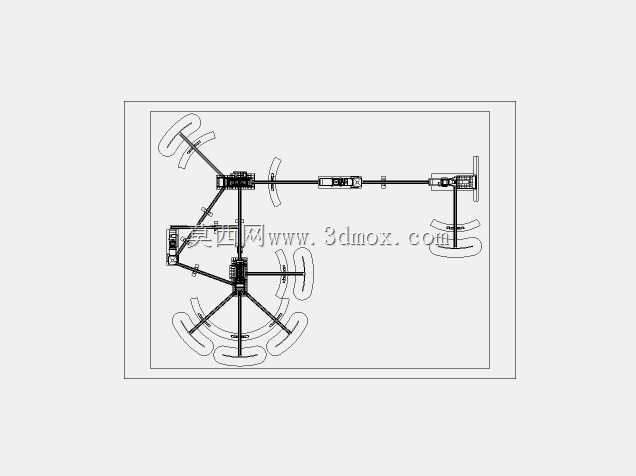

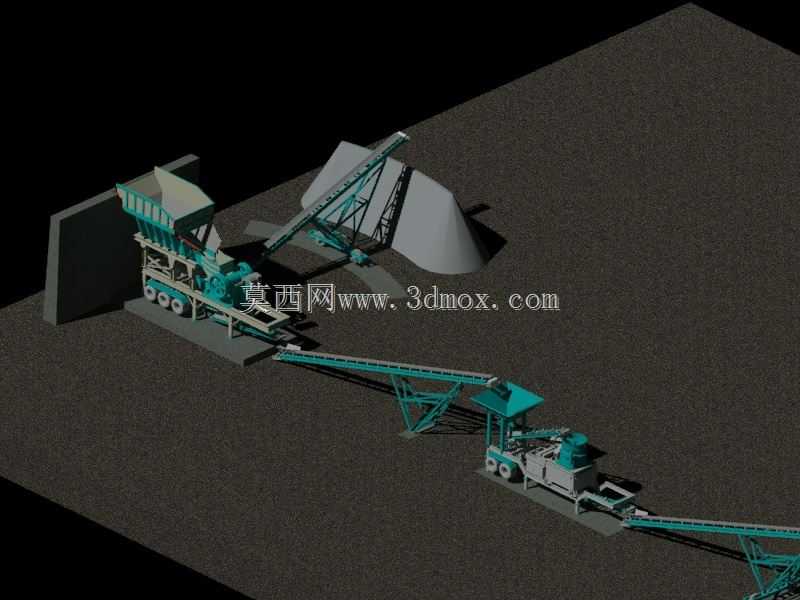

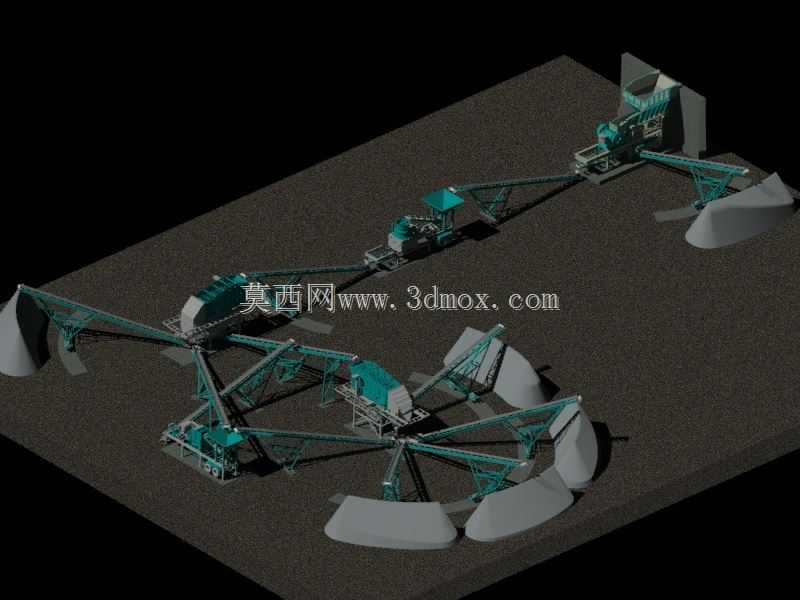

这套破碎筛分联合机组的三维布局，完全围绕露天砂石骨料加工场的实际生产动线搭建，从原料卸入初破进料口开始，各级破碎、筛分、转运环节的衔接都做了落地化的结构还原，没有做理想化的简化处理。整套机组覆盖了从大块原石到成品分级骨料的全流程作业，初破段负责处理粒径达一米以上的原矿料，经粗碎后的物料通过密闭皮带廊输送至中碎单元，中碎后的物料进入多层振动筛做粒度分级，符合成品规格的物料直接通过分料皮带送入对应成品料堆，超粒径物料则通过返料皮带送回细碎环节做二次破碎，整个流程形成闭环，不会出现物料堆积或者断流的结构缺陷。设计阶段优先考虑了现场安装的边界条件，各设备之间的皮带输送角度严格控制在物料不滑落的合理区间，相邻设备的检修预留空间按照现场运维的最小需求做了排布，既不会因为预留空间过大造成场地浪费，也不会因为间距过小导致检修时无法吊装易损部件。料堆的排布采用放射状布局，所有成品料仓都围绕细碎筛分单元设置，最大限度缩短成品物料的输送距离，减少皮带机的总长度，降低整套生产线的空载能耗。各破碎主机的机架安装基础位置都在模型里做了明确的位置标注，进料口和出料口的衔接高度差完全匹配皮带机的倾角参数，现场安装时不需要再做额外的高度调整，避免出现安装错位导致的物料撒漏问题。整套模型的结构细节还原了实际生产中的防护设计，所有皮带转运点都预留了除尘接口位置，振动筛的筛面倾角按照不同物料的筛分效率做了差异化设置，粗料筛面倾角稍大保证物料行进速度，细料筛面倾角稍缓提升筛分透网率。从设备选型适配的角度看，这套布局既可以适配硬岩破碎的工艺配置，也可以通过调整破碎主机类型适配建筑垃圾资源化处理的作业需求，各单元的模块化设计可以根据现场场地的实际形状做局部调整，不需要推翻整体动线逻辑。模型里的皮带机桁架结构采用了标准化的分段设计，运输时可以拆成标准段长度，现场只需要做螺栓拼接即可，不需要大量现场焊接作业，缩短现场安装的周期。各料仓的挡墙位置按照物料的自然安息角做了弧度设计，避免物料堆积时出现垮料风险，同时料仓的出料口位置对应地垄皮带的进料点，保证成品物料可以顺畅转运至外运装车点。
