矿山砂石处理用双辊破碎设备结构设计

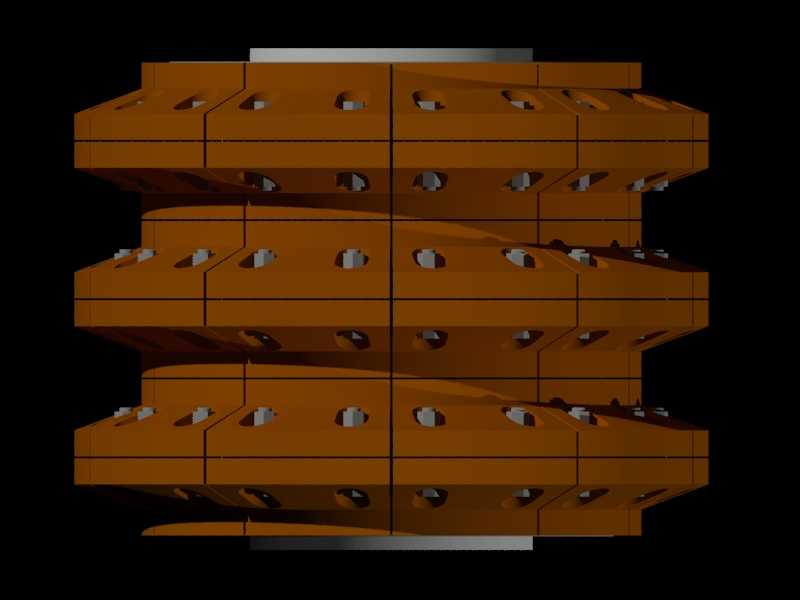

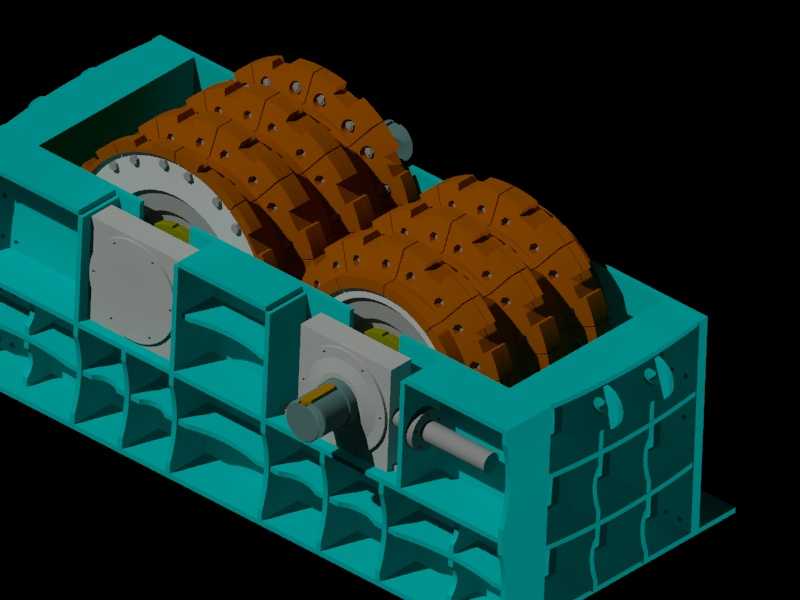

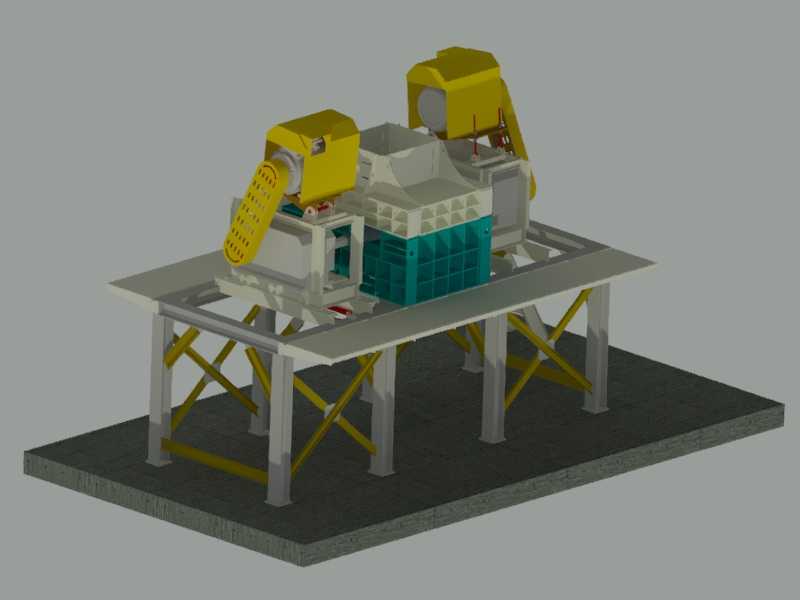

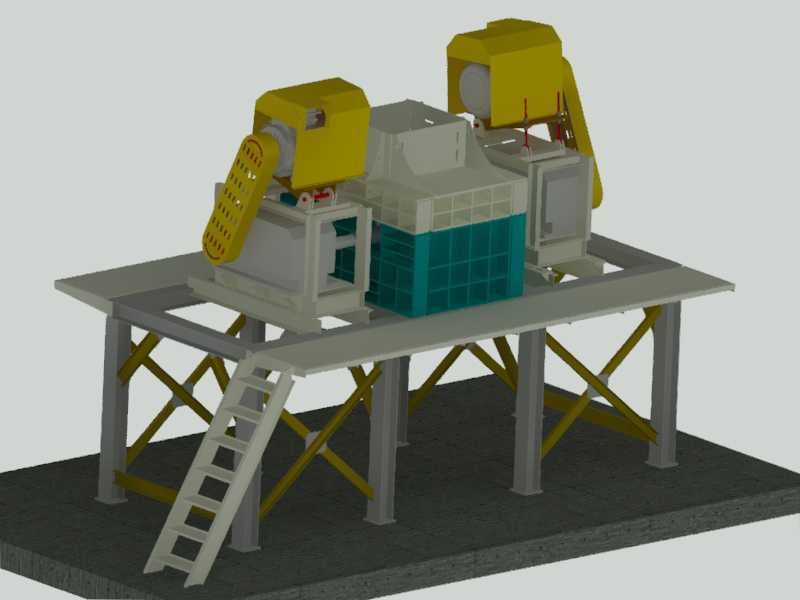

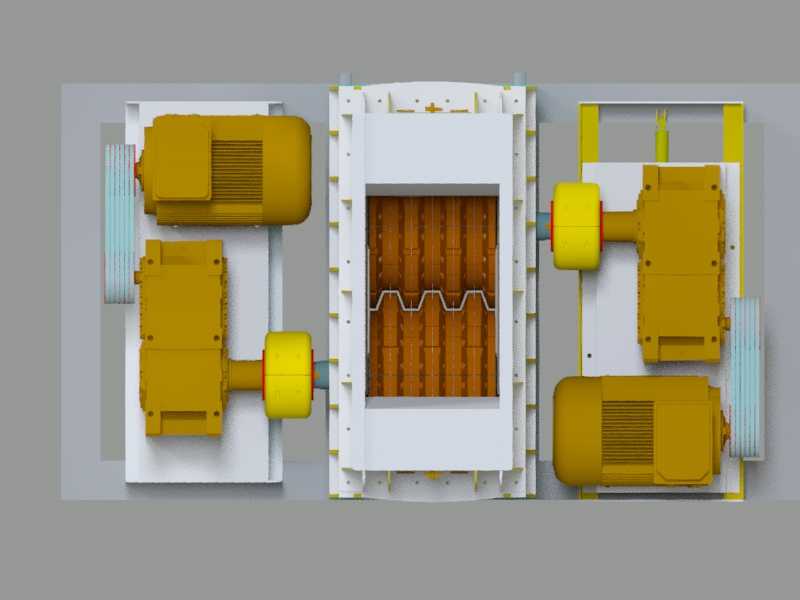

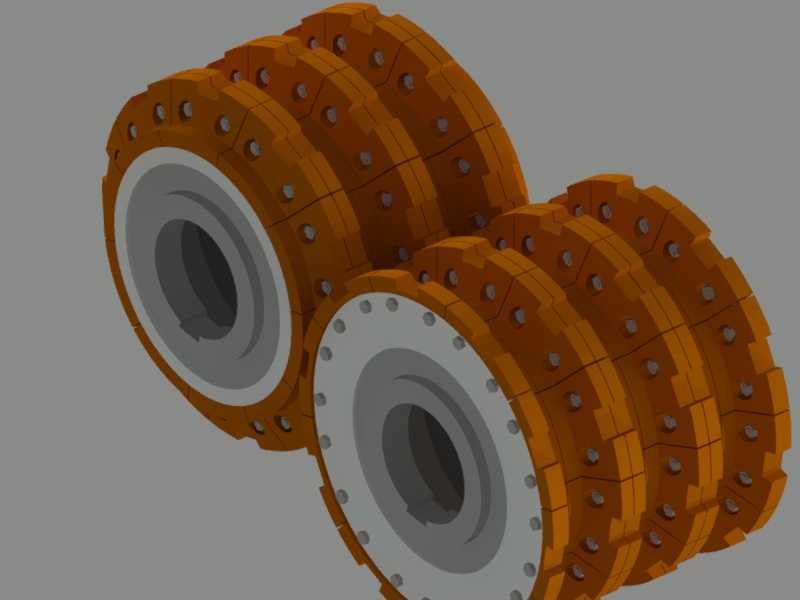

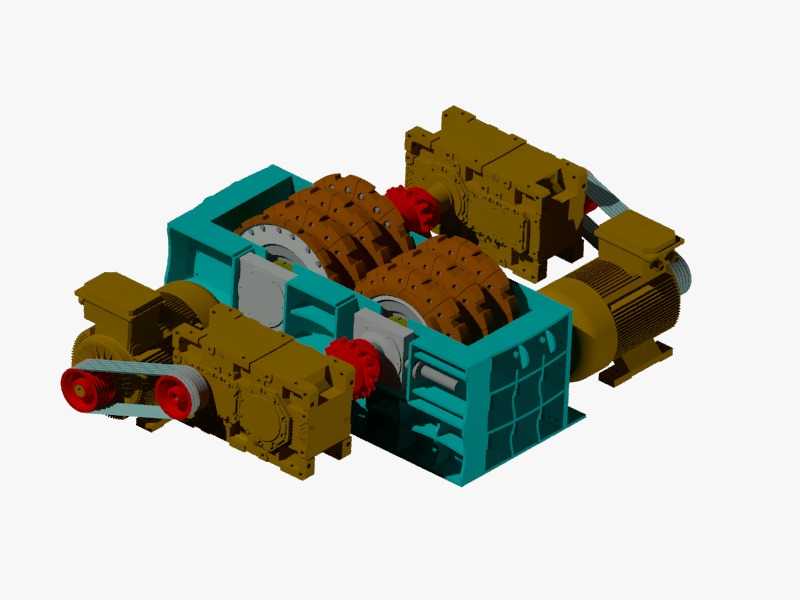

在矿山、建材、基建等散料处理场景中，中细碎环节的物料破碎作业常需要适配中等硬度物料的处理设备，本次呈现的双辊结构破碎设备，主要针对抗压强度不超过300MPa的矿石、煤块、建筑垃圾再生骨料等物料完成中碎作业，通过两个相向转动的耐磨辊面对物料施加挤压、劈裂作用力，将进料粒度控制在20-80mm区间的物料破碎至1-20mm的出料粒度，可直接对接后续筛分、输送工序，减少二段破碎的设备投入成本。从结构设计逻辑来看，设备整体采用高架式机架布局，底部为型钢焊接成型的支撑底座，支腿间加设斜向撑杆形成桁架结构，抵消设备运行时辊组转动带来的水平方向振动力，安装时需要在底座下方预留100-150mm的二次灌浆层，保证机架整体水平度偏差不超过0.5mm/m，避免辊组偏磨导致的出料粒度不均问题。设备上部的两个破碎辊组件呈对称布置，每个辊组配套独立的驱动单元，驱动电机通过联轴器与减速机构直连，省去传统皮带传动的张紧调整环节，传动效率可提升12%左右，同时电机与辊组的同轴度设计公差控制在φ0.1mm以内，降低运行时的轴承径向载荷。辊面采用模块化的耐磨衬板拼接结构，衬板通过沉头螺栓固定在辊芯上，磨损后可单独更换局部衬板，无需整体拆卸辊轴，大幅缩短现场维护的停机时间。进料斗设置在两个辊组的中间正上方，内部加设导流挡板，保证物料能够均匀落入两辊的间隙区域，避免偏料导致的单侧辊面过度磨损，挡板角度设计为35°，适配大多数散料的自然休止角，不会出现物料积堵的问题。设备两侧设置有安全防护壳体，将传动部件与转动辊面完全封闭，防止运行时物料飞溅造成安全隐患，壳体上预留有观察检修口，可在停机状态下快速检查辊面磨损情况、调整两辊之间的出料间隙，间隙调整范围在2-20mm之间，可通过两侧的楔形调整机构完成无级调节，适配不同出料粒度的生产需求。从安装边界来看，设备整体占地长度约3.2m、宽度约2.1m，进料口距离安装基准面的高度为2.8m，现场布置时需要在进料口上方预留至少0.5m的进料溜管安装空间，两侧驱动电机位置需要预留1m以上的检修操作空间，方便日常的轴承注油、紧固件检查等维护作业。整体结构设计充分考虑了现场作业的恶劣工况，所有外露钢结构件均做了抛丸除锈后喷耐磨漆处理，焊接位置全部采用满焊工艺并做应力消除处理，避免长期受振动影响出现焊缝开裂的问题，轴承座采用铸钢材质一体成型，相比焊接式轴承座的抗冲击性能提升40%以上，能够承受硬物料进入破碎腔时产生的瞬时冲击载荷，减少轴承损坏的概率。
