2mm厚金属薄板冲压安装支架结构

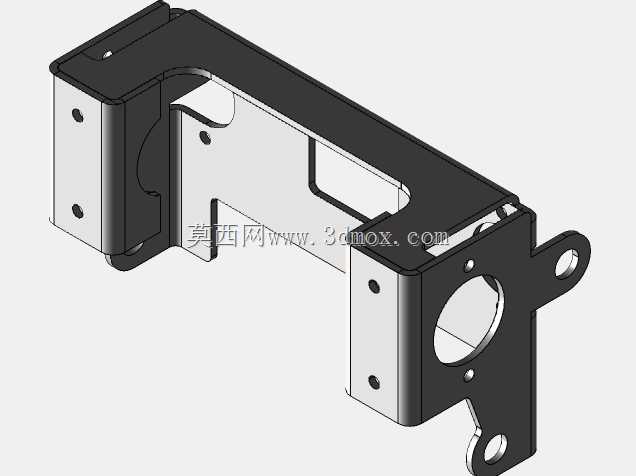

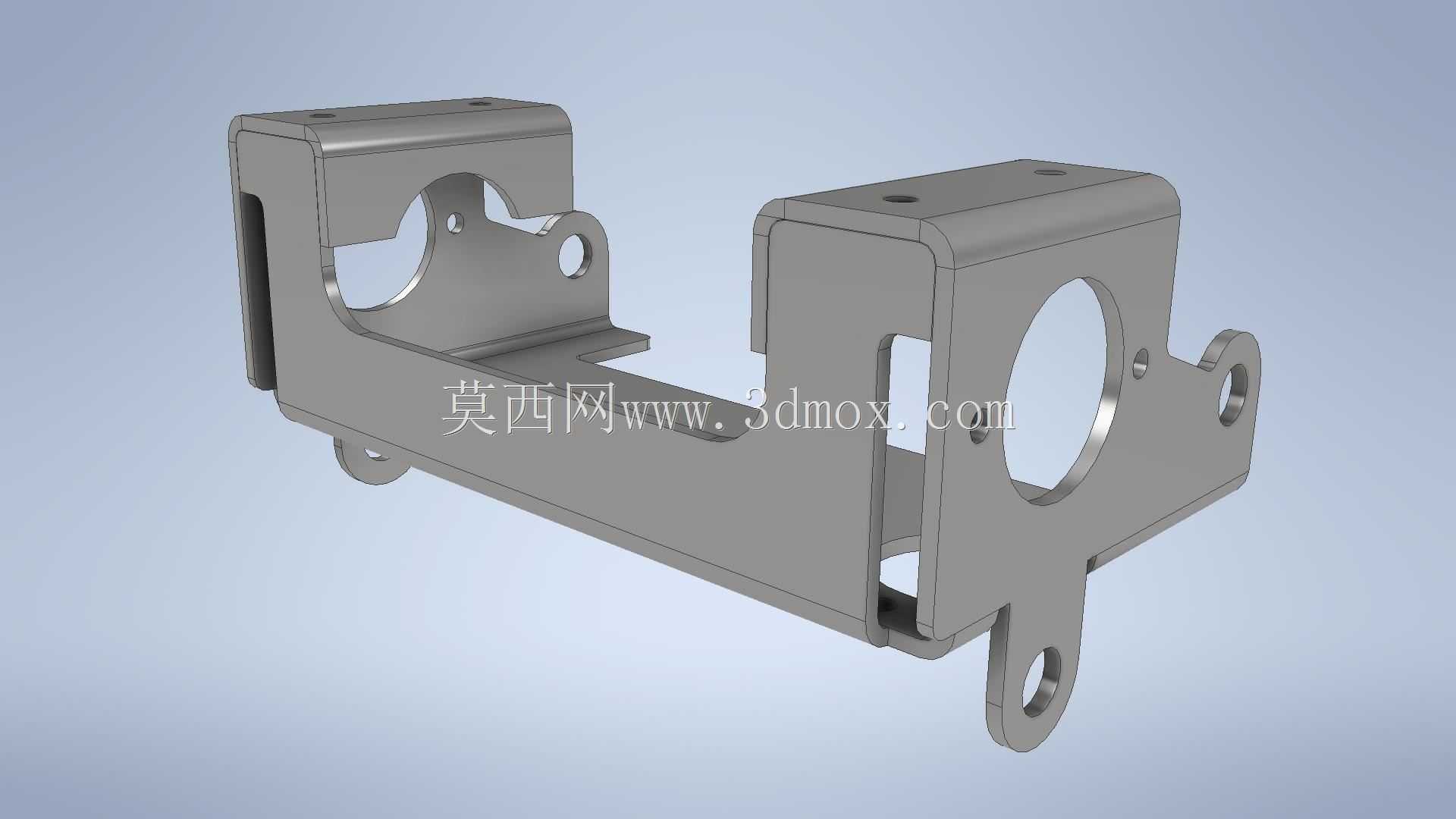

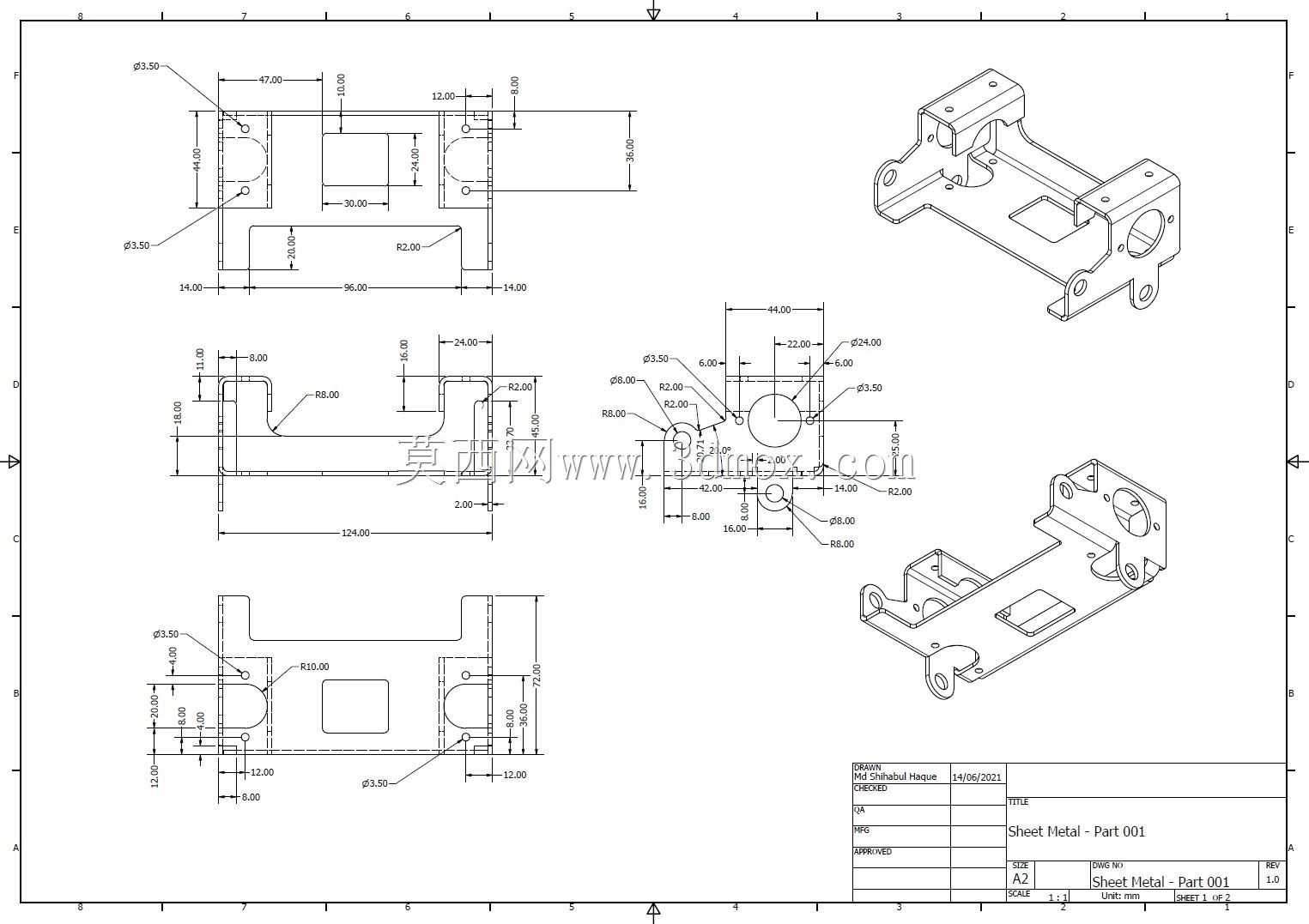

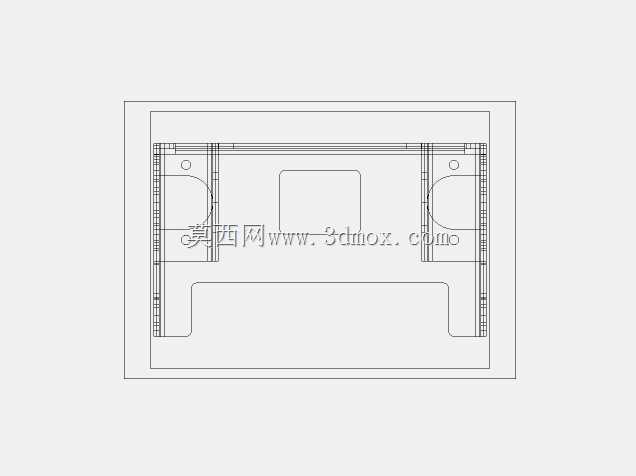

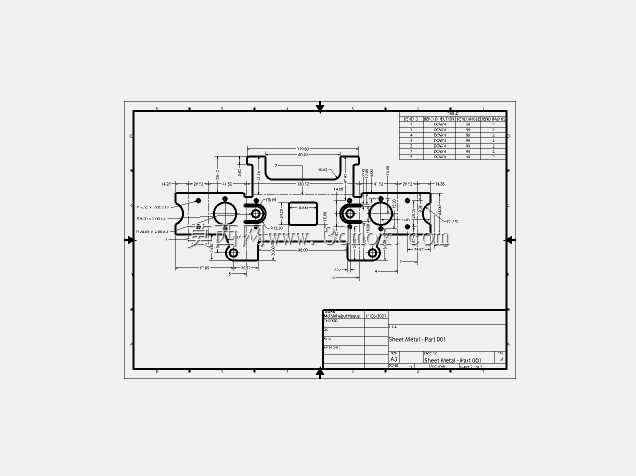

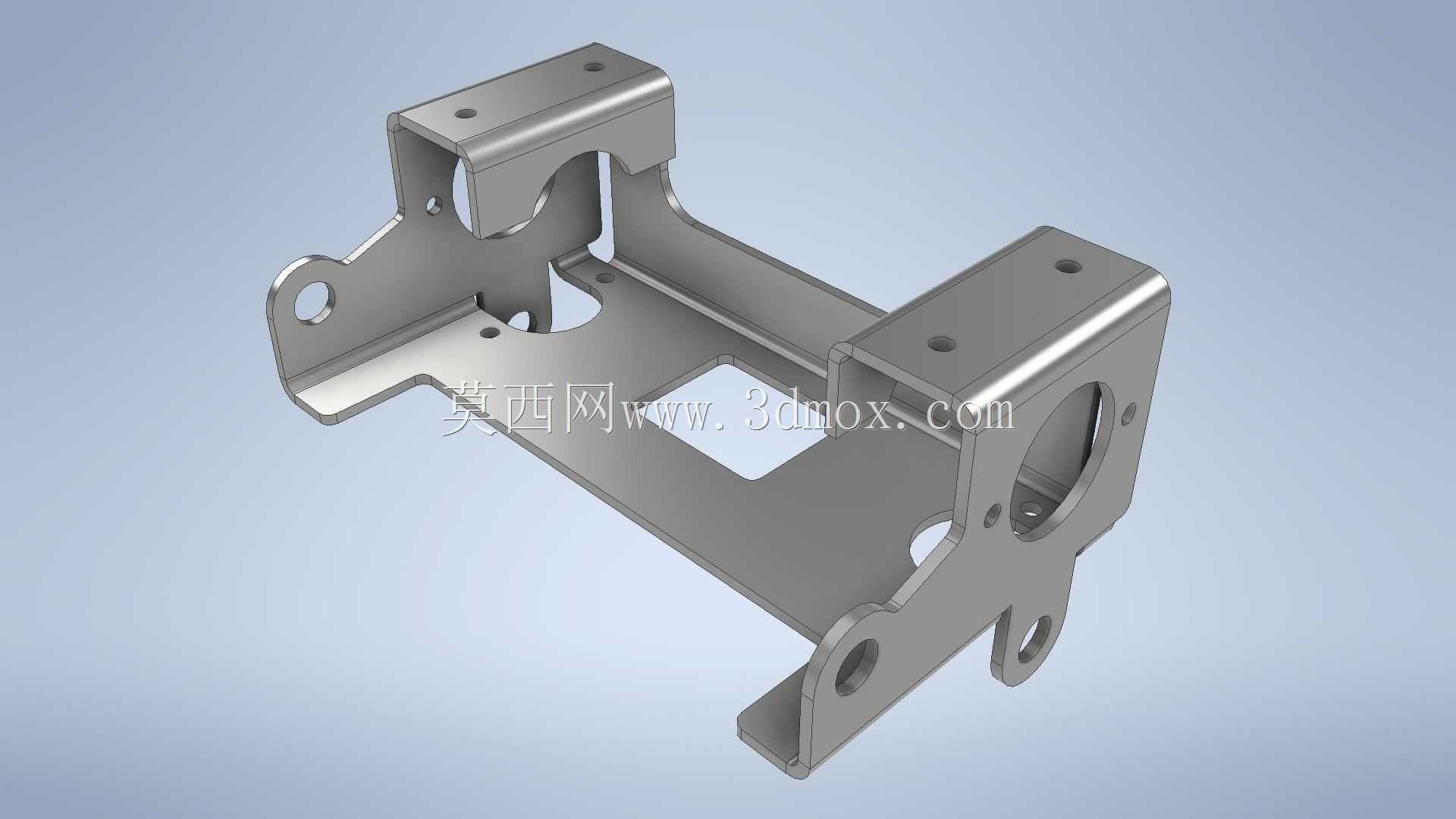

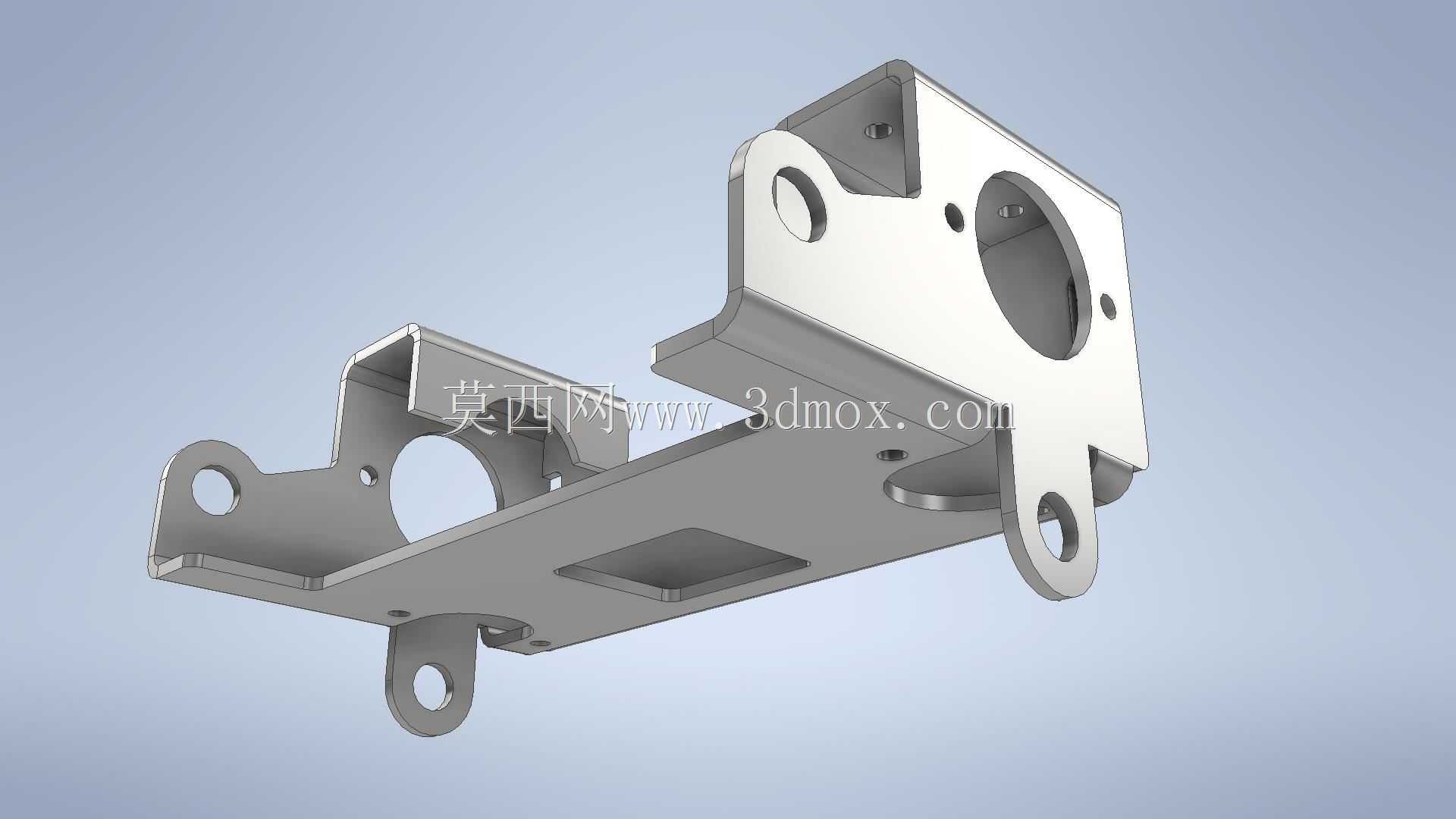

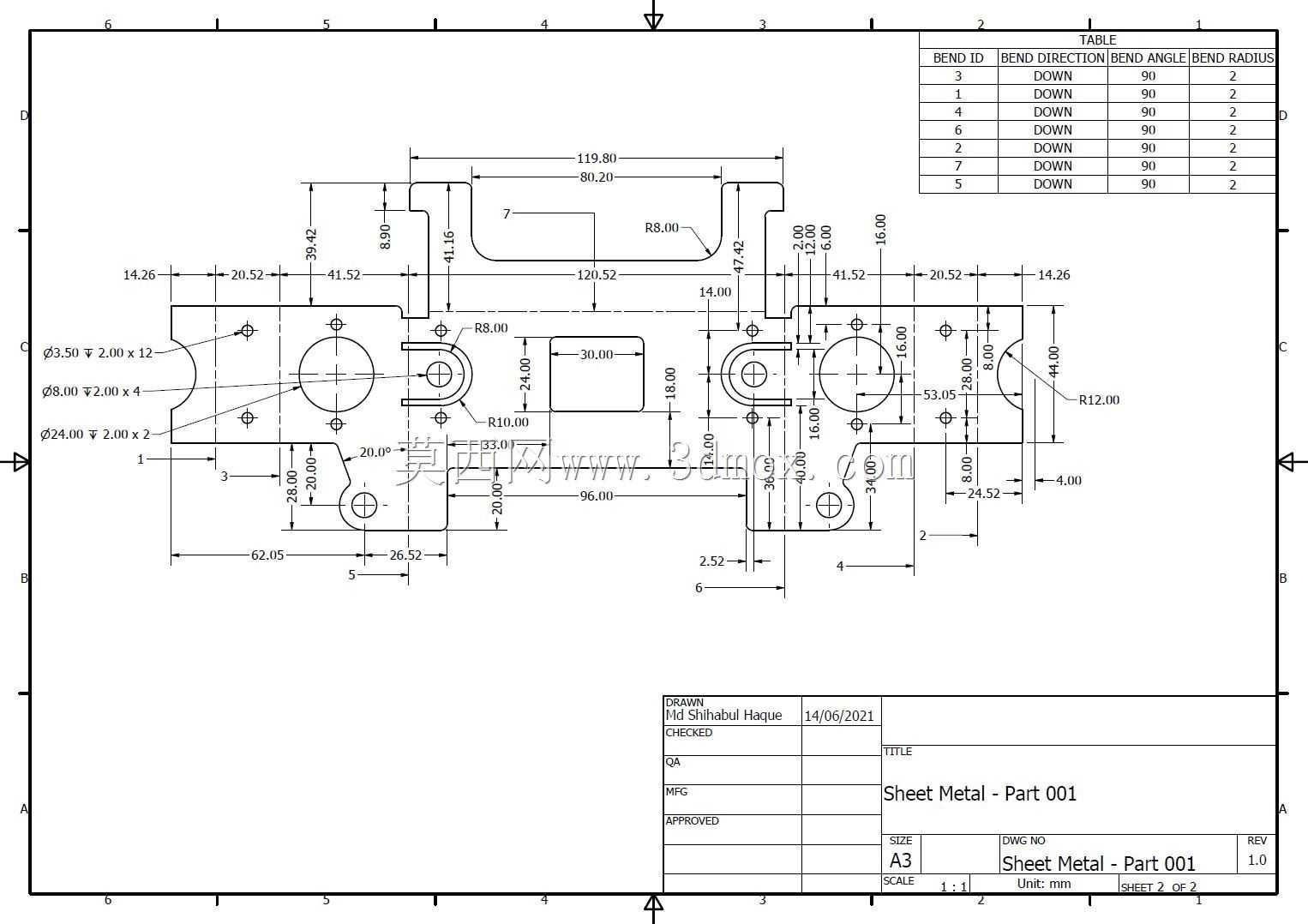

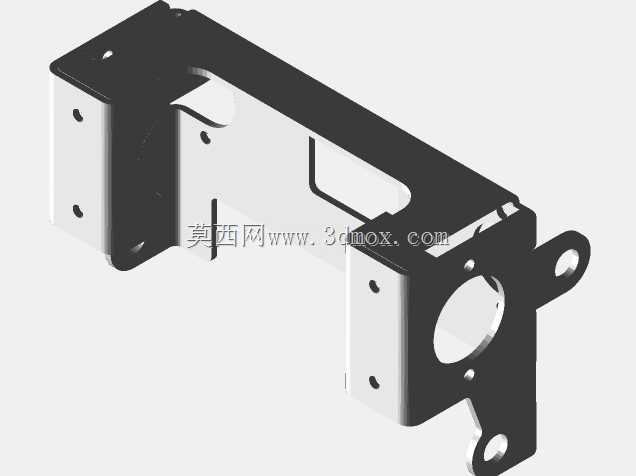

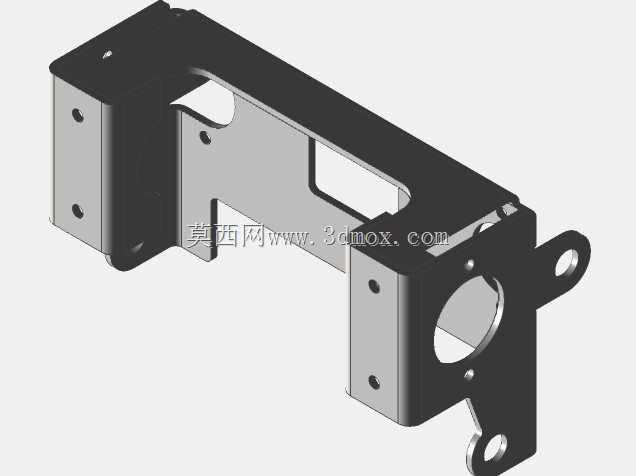

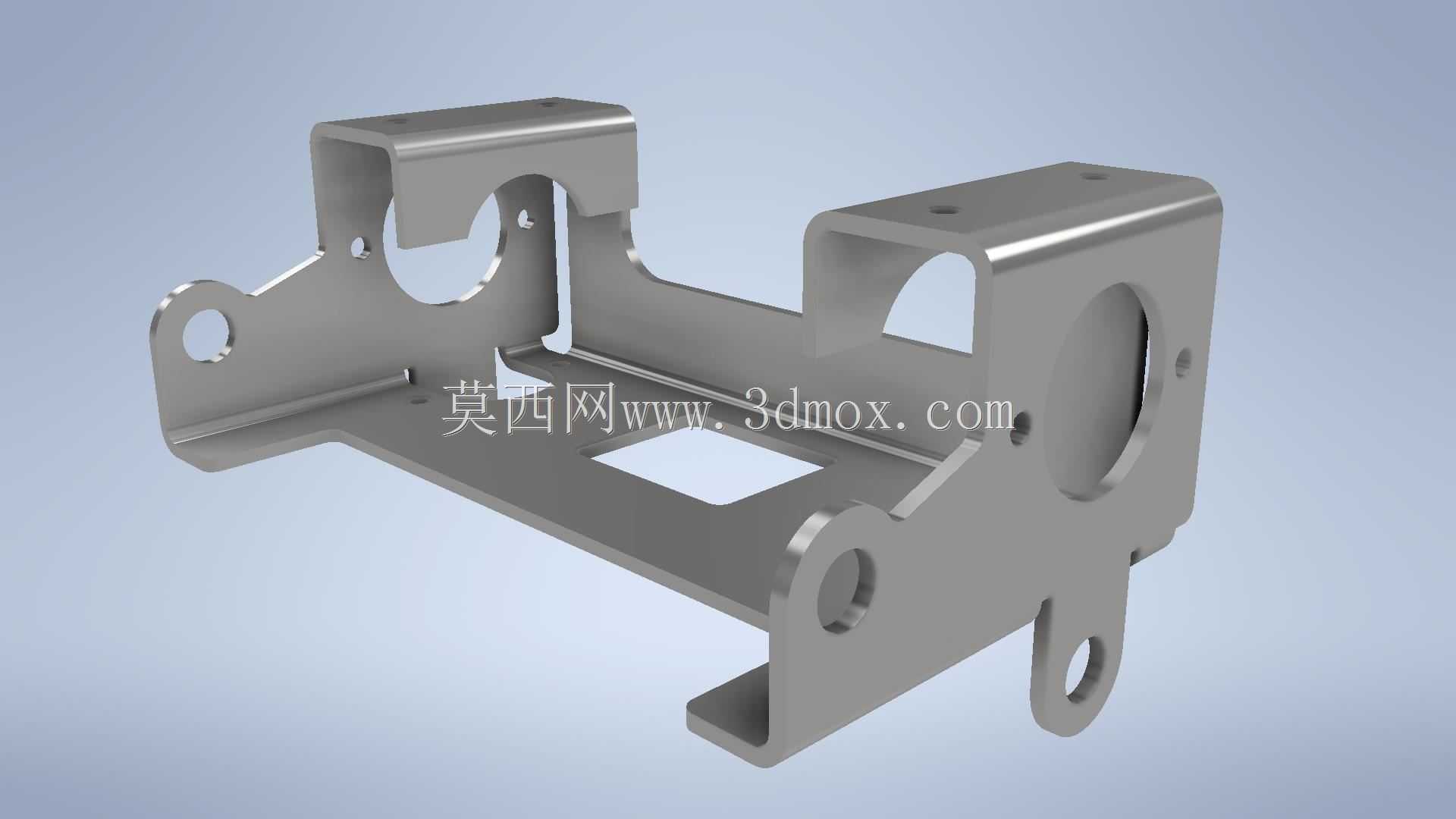

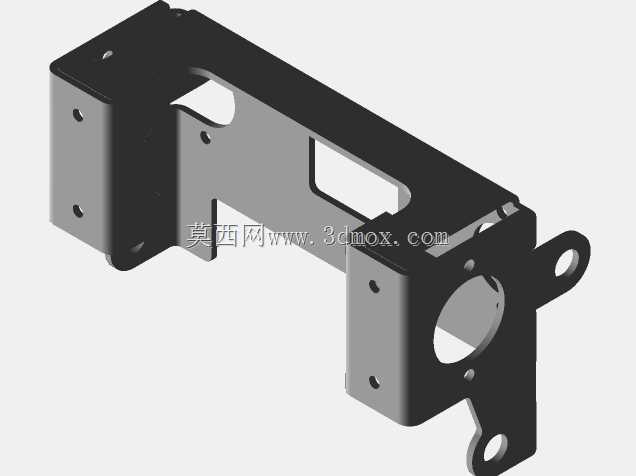

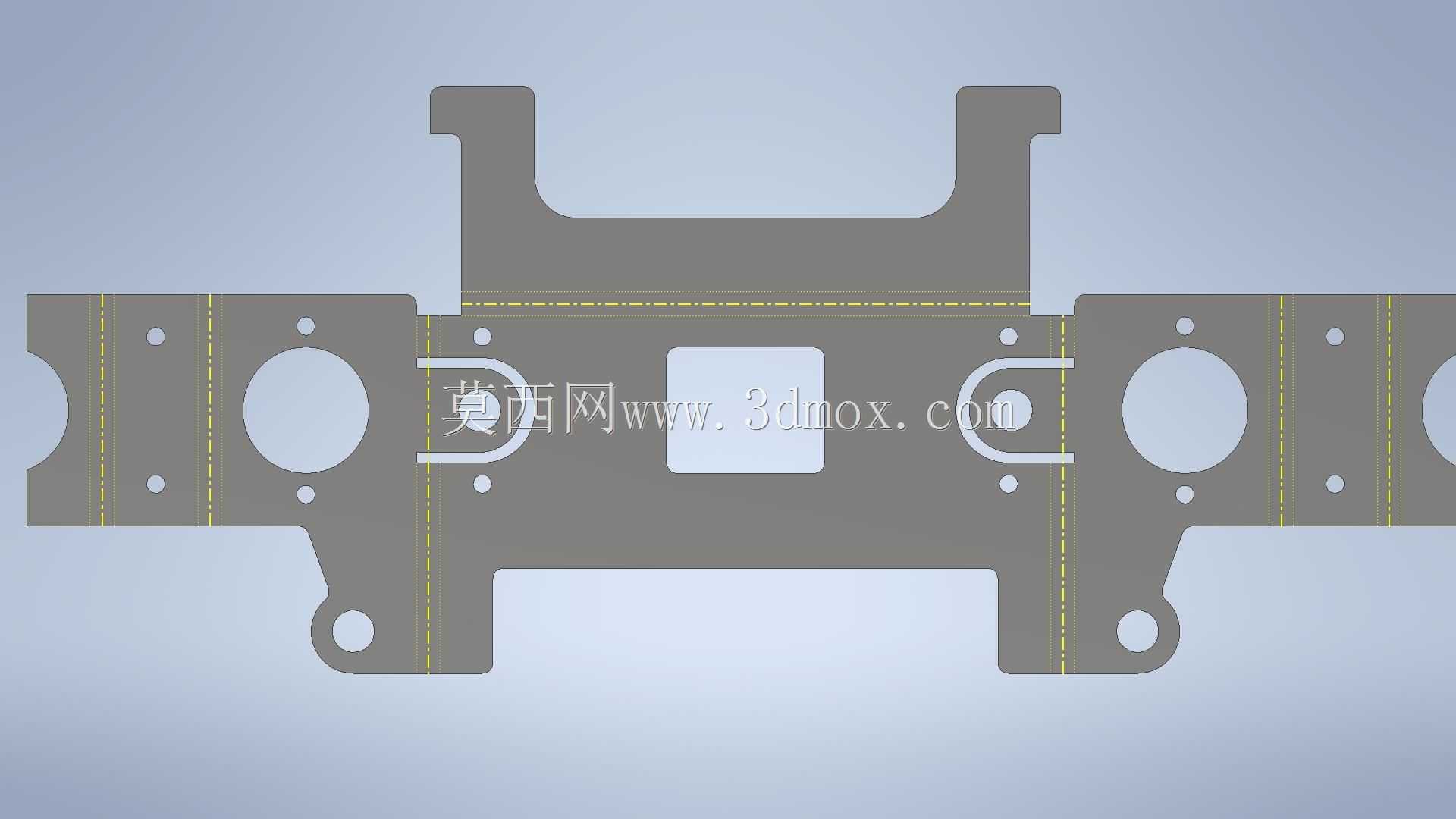

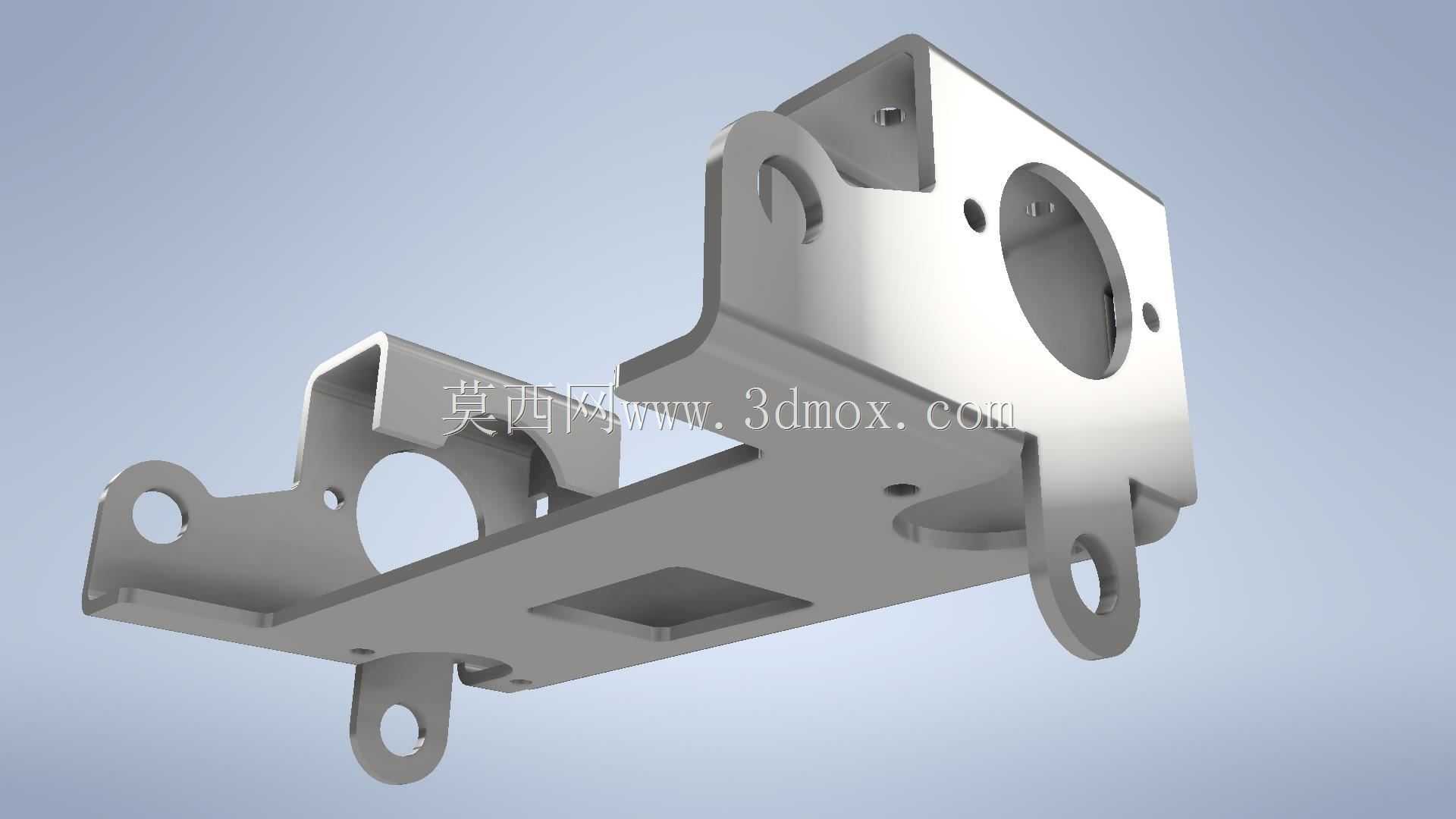

这款2mm厚度的金属薄板支架，在小型机电设备、自动化检测工位、民用电器内部的功能模块固定场景中十分常见，主要承担功能组件的承载、定位与隔振安装作用，是设备内部结构中衔接不同功能模块的核心连接件。从实际使用场景来看，这类支架多布置在设备内部的中层安装空间，上方可固定小型传感器、微型气路阀组或是小型PCB控制板，下方通过预留的安装孔位与设备主框架的型材或钣金基座连接，两侧的弯折支耳可用来绑定走线、固定小型管路，避免设备运行过程中线缆晃动剐蹭运动部件造成损坏。设计过程中首先考虑的是薄板件的成型工艺性，整体采用单张板材经落料、冲孔、多道折弯工序完成，没有额外的焊接拼接结构，既控制了加工成本，也避免了焊接变形带来的安装面平面度误差，所有折弯处都预留了合理的折弯内R角，避免冲压过程中出现板材开裂的问题，同时在受力集中的支耳根部做了小范围的压筋补强，抵消薄板件承重时的形变趋势。安装边界方面，支架整体的长宽尺寸适配常规100mm间距的型材安装孔位，底部两个主安装面的平面度控制在0.1mm以内，保证与基座贴合时不会出现翘曲，上方的两个U型安装槽可以适配一定范围内的安装位置误差，降低装配时的对位难度，侧面伸出的带孔支耳既可以作为辅助固定点，也能用来挂载小型的附属零件，中间的镂空区域一方面是为了减轻零件自重，另一方面可以给下方组件留出走线与散热空间，避免支架遮挡造成局部热量堆积。从功能特性来看，2mm的板材厚度兼顾了结构强度与轻量化需求，常规工况下可承受5kg以内的静载荷，设备运行产生的小幅振动不会造成支架形变或连接松动，所有孔位的边缘都做了去毛刺处理，避免装配时划伤操作人员或是损坏线缆表皮，折弯边的高度统一控制在15mm，既保证了支架整体的抗扭刚度，也不会占用过多的设备内部空间。这类薄板支架的设计核心是在满足安装定位需求的前提下，尽可能简化加工工序，减少不必要的结构特征，同时兼顾装配时的容错空间，很多初次接触钣金设计的人员容易忽略折弯工艺的干涉问题，或是在受力位置没有做补强处理，导致零件加工后无法装配或是使用中出现变形，这款支架的结构排布就很好地平衡了工艺性、强度与装配便利性，可作为同类薄板安装件的设计参考，调整孔位尺寸与折弯高度后即可适配不同的设备安装需求。
