带焊接结构铰接式锁止限位构件

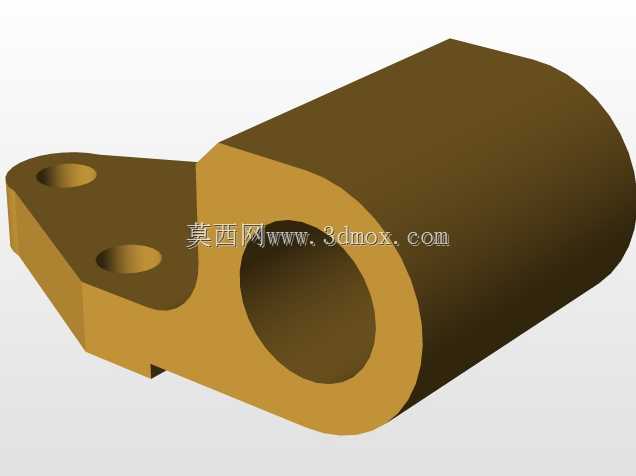

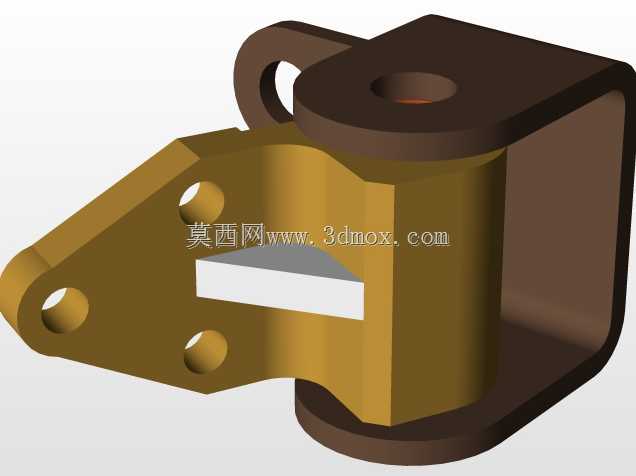

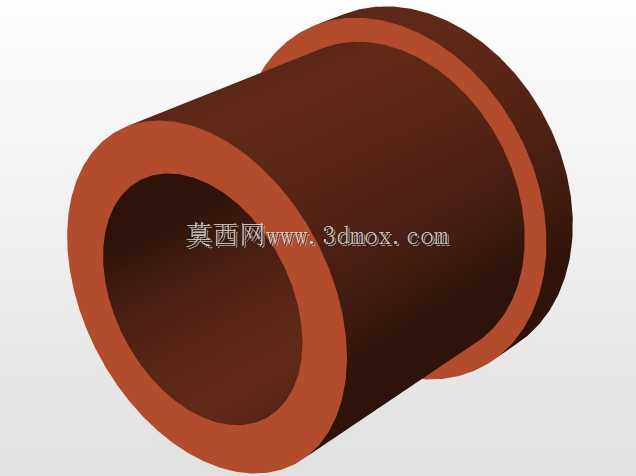

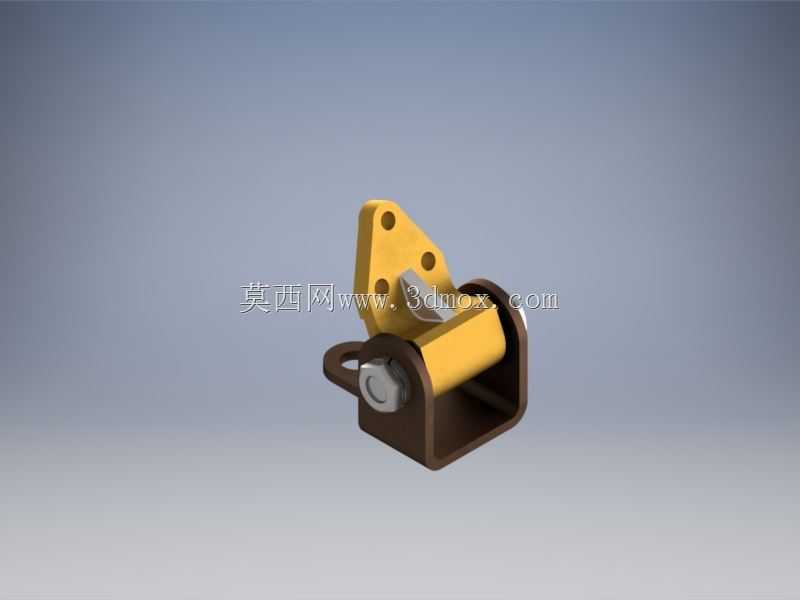

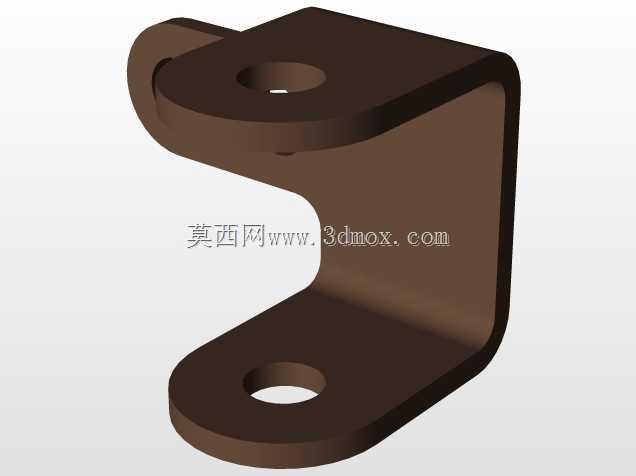

这类带焊接结构的铰接锁止构件，常应用在小型工装夹具、仓储设备锁止机构、非标自动化线体的工位挡停结构中，也可作为轻型工程机械操作机构的铰接锁止单元使用，核心作用是实现两个相对活动部件之间的角度锁止与转动限位，避免活动部件在非操作状态下出现非预期位移。从结构设计来看，构件采用分体焊接组合的思路，底部U型安装基座为整体承力结构，通过折弯后焊接成型，基座两侧预留同轴销孔，用于安装铰接销轴，销轴端部采用轴用挡圈限位，保证铰接转动过程中无轴向窜动；上部的三角型摆臂为受力传动件，摆臂上预留三个不同位置的安装孔，可根据实际安装空间与传动行程需求选择连接点，适配不同的摆角范围与传力路径，摆臂与基座之间设置的黄色耐磨衬套，可降低转动过程中的摩擦损耗，延长构件整体使用寿命。在安装边界层面，该构件的基座底部预留两个安装固定孔，可通过螺栓直接固定在设备安装面或型材框架上，安装时需保证基座两侧销孔的同轴度公差控制在0.02mm以内，避免铰接转动时出现卡滞；摆臂的活动范围内需预留足够的转动空间，避免与周边其他构件发生运动干涉，摆臂的最大摆角可通过调整基座上的限位块位置进行限定，常规工况下摆角范围在0到45度之间，可满足多数轻型锁止场景的行程需求。从功能特性上看，该构件的焊接部位采用满焊工艺处理，焊后进行了去应力退火，避免长期受力后出现焊接变形，铰接部位的配合间隙控制在0.03mm到0.05mm之间，既保证转动灵活无卡滞，又不会因间隙过大出现晃动量超标的问题；摆臂与基座的接触面上设置有耐磨垫片，可承受频繁转动带来的磨损，日常维护时仅需定期在铰接销轴处加注润滑脂即可，无需复杂的拆解保养。在实际选型应用时，需根据实际承受的载荷大小核算销轴的抗剪强度，以及摆臂的抗弯强度，若应用在有冲击载荷的工况下，可将摆臂材质更换为40Cr调质处理，提升构件的整体抗冲击性能，基座焊接后需对安装面进行铣削加工，保证安装平面的平面度公差，避免安装后出现受力不均导致的变形问题。
